3-26    Сиденья и удерживающие системы

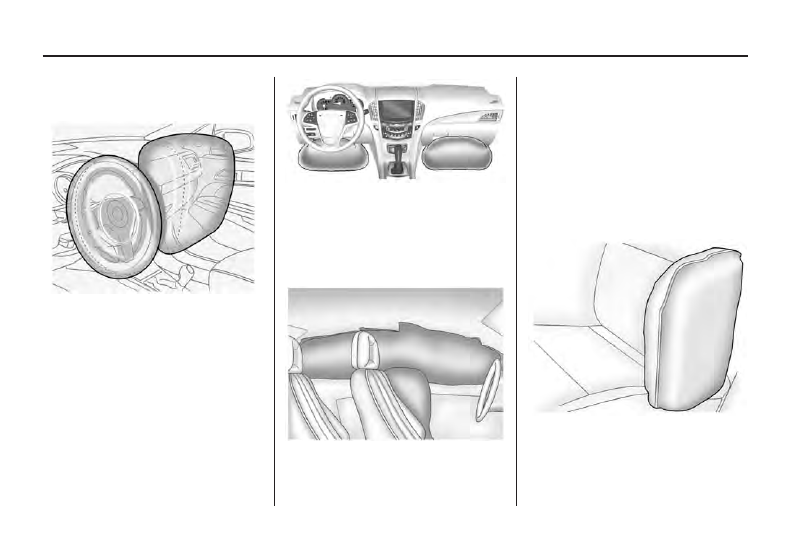

Места установки

подушек безопасности

Модуль  фронтальной  подушки

безопасности  водителя  встроен

в  центральную  часть  рулевого

колеса.
Модуль  фронтальной  подушки

безопасности  переднего  пасса-

жира встроен в приборную панель

со стороны переднего пассажира.

Модуль  коленной  подушки  без-

опасности  водителя  расположен

ниже  рулевой  колонки.  Модуль

коленной  подушки  безопасности

переднего  пассажира  располо-

жен под перчаточным ящиком.

Со стороны водителя,

со стороны переднего

пассажира — аналогично

Модули боковых подушек безопас-

ности  водителя  и  переднего  пас-

сажира встроены в боковые части

спинок сидений со стороны дверей.
Модули шторок безопасности во-

дителя,  переднего  пассажира

и  пассажиров  второго  ряда  си-

дений  расположены  под  обивкой

потолка  над  боковыми  окнами

автомобиля.

Показано для места

на заднем сиденье,

расположенного за водителем,

со стороны переднего

пассажира — аналогично

Сиденья и удерживающие системы    3-27

Модули  боковых  подушек  без-

опасности  (при  соответствую-

щей  комплектации)  установлены

в боковых частях спинок сидений

со стороны дверей.

 ВНИМАНИЕ

Если  в  момент  столкновения

между  телом  пассажира  и  по-

душкой безопасности будет на-

ходиться  какой­либо  предмет,

то  подушка  может  раскрыться

неправильно,  а  данный  пасса-

жир  может  получить  тяжелую

травму  или  даже  погибнуть

в результате удара этим пред-

метом.  На  пути  раскрываю-

щейся  подушки  безопасности

не  должно  находиться  посто-

ронних  предметов.  Не  распо-

лагайте  какие­либо  предметы

между  телом  и  модулем  по-

душки безопасности, не закре-

пляйте и не кладите какие­либо


(см. продолжение)

 ВНИМАНИЕ

(Продолжение)

предметы  на  центральную

часть  рулевого  колеса  или

рядом  с  другими  модулями

безопасности.
Не  используйте  какие­либо

аксессуары  для  сидений,  ко-

торые  могут  помешать  сра-

батыванию  боковых  подушек

безопасности.
На  автомобилях,  оборудован-

ных  шторками  безопасности,

ни  в  коем  случае  не  закре-

пляйте  какие­либо  предметы

на  крыше  автомобиля  с  помо-

щью  веревки  так,  чтобы  она

проходила  через  открытые

проемы  дверей  или  окон  ав-

томобиля.  В  противном  слу-

чае  это  может  создать  помехи

при  срабатывании  шторок

безопасности.

Срабатывание подушек

безопасности

Фронтальные  подушки  безопас-

ности  срабатывают  при  фрон-

тальных  или  близких  к  фрон-

тальным  столкновениях  высокой

и  средней  силы,  что  снижает  ве-

роятность  получения  тяжелых

травм  головы  и  грудной  клетки

водителя  или  переднего  пасса-

жира.  Но  подушки  срабатывают

только  в  том  случае,  если  сила

удара  превысила  определенное

пороговое значение. Критерии по-

роговых  значений  разработаны

для  статистически  наиболее  ве-

роятных случаев столкновений.
Необходимость  в  срабатывании

фронтальных  подушек  безопас-

ности не определяется на основа-

нии скорости, с которой движется

автомобиль, и не зависит от нее.

Она  зависит  от  характера  и  на-

правления столкновения, а также

от  интенсивности  импульса  за-

медления в момент удара.

3-28    Сиденья и удерживающие системы

Фронтальные  подушки  безопас-

ности  могут  срабатывать  при

столкновениях на различных ско-

ростях, в зависимости от того, про-

исходит ли столкновение автомо-

биля  с  препятствием  соосно  или

под углом, и от того, движется ли

объект, поддается ли предмет де-

формации  или  нет,  узкий  он  или

широкий.  Пороговые  значения

срабатывания  подушек  безопас-

ности также зависят от особенно-

стей конструкции автомобиля.
Срабатывание

фронтальных

подушек  безопасности  обычно

не  происходит  при  опрокиды-

вании,  а  также  в  случае  наезда

сзади  и  в  большинстве  случаев

при боковых ударах.
Кроме  того,  автомобиль  обору-

дован фронтальными подушками

безопасности  с  двумя  степенями

наполнения.  Подушки  безопас-

ности  с  двумя  степенями  напол-

нения  раскрываются  частично

или  полностью,  в  зависимости

от силы удара при столкновении.

Фронтальные  надувные  колен-

ные подушки безопасности пред-

назначены  для  защиты  коленей

водителя и переднего пассажира

при  фронтальных  или  близких

к ним по характеру столкновениях

средней и более высокой силы.
На  автомобиль  установлены

передние  электронные  датчики,

которые позволяют системе отли-

чать  фронтальные  столкновения

средней  силы  от  столкновений

большой  силы.  При  фронталь-

ных столкновениях средней силы

происходит  частичное  наполне-

ние  подушек  безопасности.  При

более  сильных  фронтальных

столкновениях  подушки  безопас-

ности наполняются полностью.
С  помощью  датчика  положения

пассажира  на  сиденье  и  датчика

замка  соответствующего  ремня

безопасности  определяется,  не-

обходимо  ли  активировать  при

данном  столкновении  коленную

подушку безопасности.

Данный  автомобиль  оборудован

боковыми подушками и шторками

безопасности. См. «Система по-

душек безопасности», стр. 3-23 .

Боковые  подушки  безопасности

и  шторки  безопасности  срабаты-

вают при боковых столкновениях

с  силой  от  умеренной  до  боль-

шой,  в  зависимости  от  места

удара. Кроме того, при опрокиды-

вании  автомобиля  или  при  силь-

ном  фронтальном  столкновении

срабатывают  боковые  шторки

безопасности.
Боковые  подушки  и  шторки  без-

опасности  срабатывают  только

в  том  случае,  если  превышено

пороговое  значение  силы  удара,

заданное  в  системе.  Заданные

пороговые  значения  также  могут

варьироваться  в  зависимости

от  особенностей  конструкции

автомобиля.
Боковые  подушки  безопасности

не срабатывают при опрокидыва-

нии,  фронтальных  или  попутных

столкновениях.

Сиденья и удерживающие системы    3-29

Шторки безопасности не срабаты-

вают  при  наезде  на  автомобиль

сзади. Боковая подушка безопас-

ности срабатывает с той стороны

автомобиля, на которую пришелся

удар. Как при боковом ударе, так

и при опрокидывании автомобиля

либо  при  сильном  фронтальном

столкновении  срабатывают  обе

шторки безопасности.
В  каждом  конкретном  случае  не-

возможно  сделать  заключение

о необходимости раскрытия поду-

шек или об отсутствии такой необ-

ходимости,  основываясь  на  объ-

еме  повреждений  или  стоимости

ремонта автомобиля.

Действие подушек

безопасности

При  определении  момента  на-

чала  столкновения  система  дат-

чиков  посылает  электрический

сигнал,  который  обеспечивает

срабатывание

пиропатрона

и  подачу  газа.  Газ  наполняет  по-

душку безопасности, в результате

чего  она  разрушает  закрыва-

ющую  ее  крышку  и  раскрыва-

ется.  Пиропатрон,  подушка  без-

опасности

и

сопутствующие

компоненты  объединены  в  еди-

ный модуль соответствующей по-

душки безопасности.
Для  нахождения  мест  уста-

новки  подушек  безопасности  см.

«Места установки подушек без-

опасности», стр. 3-26 .

Защитная функция

подушек безопасности

При  фронтальных  или  близких

к  фронтальным  столкновениях

средней  и  большой  силы  даже

пассажиры,  пристегнутые  рем-

нями  безопасности,  могут  полу-

чить  травмы  от  удара  о  рулевое

колесо  или  о  приборную  панель.

При  боковом  ударе  большой

и средней силы даже пассажиры,

пристегнутые  ремнями  безопас-

ности,  могут  получить  травмы

от удара о твердые предметы са-

лона автомобиля.

Система  подушек  безопасности

является  дополнением  к  защите,

предоставляемой  системой  рем-

ней  безопасности,  распределяя

силу  удара  более  равномерно

по телу пассажира.
Шторки безопасности предназна-

чены  для  защиты  головы  и  груд-

ной  клетки  водителя  и  пассажи-

ров, сидящих на первом и втором

рядах  сидений.  Шторки  безопас-

ности  специальной  конструкции

позволяют  уменьшить  вероят-

ность полного или частичного вы-

падения  из  автомобиля  при  его

опрокидывании,  однако  ни  одна

система  безопасности  не  может

полностью  исключить  возмож-

ность такого выпадения.
В  некоторых  случаях,  когда  при

столкновении  пассажир  двига-

ется  не  в  сторону  подушки  безо-

пасности,  подушки  безопасности

не  могут  обеспечить  необходи-

мого  уровня  защиты.  См.  «Сра-

батывание  подушек  безопасно-

сти», стр. 3-27 .
