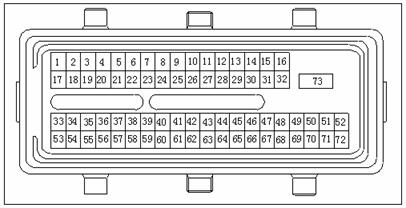

№ контакта

Обозначение

Цвет провода

Описание

Условия проверки или тестирования

Стандартное напряжение

1

IGN

Черный/оранжевый

Ввод электропитания замка зажигания

Замок зажигания: из “OFF” в “ON”.

F<1В до 10-14В

3

VSS

Фиолетовый/белый

Ввод сигнала частоты вращения колеса

В процессе движения автомобиля.

Импульсный сигнал, см. описание в разделе «Комбинации» в главе 9.

4

V5B2

Красный/желтый

Вывод питания 5В

В процессе работы двигателя.

4~6В

5

V5BRTN1

Черный/белый

Масса (заземление)

В процессе работы двигателя.

<1В

6

O2LO

Розовый

Сигнал датчика кислорода (низкий)

Двигатель работает с малым циклом циркуляции охлаждения.

—

8

AC REQ(-)

Желтый/красный

Сигнал запроса кондиционера

Кондиционер работает в режиме охлаждения.

<1В

9

ELOAD2(-)

Зеленый/черный

Сигнал средней нагрузки кондиционера

Кондиционер работает в режиме средней нагрузки.

<1В

10

CAM

Коричневый/черный

Датчик положения распределительного вала (датчик Холла)

В процессе работы двигателя.

—

11

SDATA

Розовый/черный

Последовательная передача данных

Подключен диагностический тестер.

Вывод потока данных

12

58XVRHI

Белый

Сигнал 58X (высокий)

В процессе работы двигателя.

—

17

BATTERY1

Красный/белый

Аккумулятор 1

В любых условиях.

10-14В

18

BATTERY2

Красный/белый

Аккумулятор 2

В любых условиях.

10-14В

20

V5B1

Оранжевый/белый

Вывод питания 5В #1

В процессе работы двигателя.

4—6В

21

V5BRTN2

Черный/красный

Масса 5В #2

В процессе работы двигателя.

<1В

24

TPS

Зеленый/фиолетовый

Сигнал датчика положения дроссельной заслонки

В процессе работы двигателя.

—

27

MAT

Зеленый

Сигнал температуры воздуха на впуске

В процессе работы двигателя.

—

28

58XVRLO

Черный

Сигнал 58X (низкий)

В процессе работы двигателя.

—

30

DIAGREQ

Красный

Сигнал запроса диагностики

<1В

<1В

№ контакта

Обозначение

Цвет провода

Описание

Условия проверки или тестирования

Стандартное напряжение

31

CEL

Красный/желтый

Аварийный индикатор отказа двигателя

Аварийный индикатор отказа двигателя включен.

<1В

32

COILA

Черный

Привод катушки зажигания A

В процессе работы двигателя.

—

33

IACBHI

Розовый/черный

Сигнал B регулирования расхода воздуха в режиме холостого хода (высокий)

В процессе работы двигателя.

—

34

IACBLO

Зеленый/желтый

Сигнал B регулирования расхода воздуха в режиме холостого хода (низкий)

В процессе работы двигателя.

—

36

SPAREDI01

Зеленый/желтый

Сигнал выключателя усиленного рулевого управления

Усиленный рулевой привод включен.

<1В

38

O2BHI

Белый

Сигнал заднего датчика кислорода (высокий)

Двигатель работает с малым циклом циркуляции охлаждения.

—

42

MAP

Красный

Сигнал давления воздуха на впуске

В процессе работы двигателя.

—

43

CLT

Белый

Датчик температуры жидкости в системе охлаждения

В процессе работы двигателя.

—

45

TN

Черный

Сигнал частоты вращения двигателя

В процессе работы двигателя.

—

46

AC CLUTCH

Красный

Электромагнитная муфта кондиционера

Кондиционер работает в режиме охлаждения.

<1В

47

FUEL PUMP

Зеленый/красный

Управление топливным насосом.

Топливный насос включен.

<1В

50

FAN2

Зеленый/черный

Крыльчатка охлаждения радиатора (высокая частота вращения)

Крыльчатка работает в режиме высокой частоты вращения.

<1В

52

COILB

Белый/зеленый

Привод катушки зажигания B

В процессе работы двигателя.

—

53

IACALO

Серый

Сигнал A регулирования расхода воздуха в режиме холостого хода (низкий)

В процессе работы двигателя.

—

54

IACAHI

Розовый/белый

Сигнал A регулирования расхода воздуха в режиме холостого хода (высокий)

В процессе работы двигателя.

—

55

INJA

Красный/желтый

Топливный инжектор цилиндра 1

В процессе работы двигателя.

—

56

INJC

Оранжевый

Топливный инжектор цилиндра 3

В процессе работы двигателя.

—

57

ELOAD1(+)

Черный

Электрическая нагрузка (высокий, эффективный)

Включен нагнетатель.

10-14В

58

MPR

Черный/белый

Управляющий сигнал главного реле

Главное реле замкнуто

<1В

61

O2AHTR

Розовый

Нагрев переднего датчика кислорода

В процессе работы двигателя.

—

62

O2AHI

Желтый

Передний датчик кислорода (высокий)

Двигатель работает с малым циклом циркуляции охлаждения.

—

63

ECP

Красный/желтый

Очистка угольного цилиндра

В процессе работы двигателя.

—

64

O2BHTR

Коричневый

Нагрев заднего датчика кислорода

В процессе работы двигателя.

—

67

FAN1

Зеленый

Крыльчатка охлаждения радиатора (низкая частота вращения)

Крыльчатка работает в режиме низкой частоты вращения.

<1В

69

ESC

Светлый

Сигнал датчика детонации

В процессе работы двигателя.

—

70

INJB

Красный/черный

Топливный инжектор цилиндра 2

В процессе работы двигателя.

—

№ контакта

Обозначение

Цвет провода

Описание

Условия проверки или тестирования

Стандартное напряжение

71

INJD

Серый/ желтый

Топливный инжектор цилиндра 4

В процессе работы двигателя.

—

73

PWRGND

Белый/ черный

Питание, масса

В любых условиях.

<1 Ом
