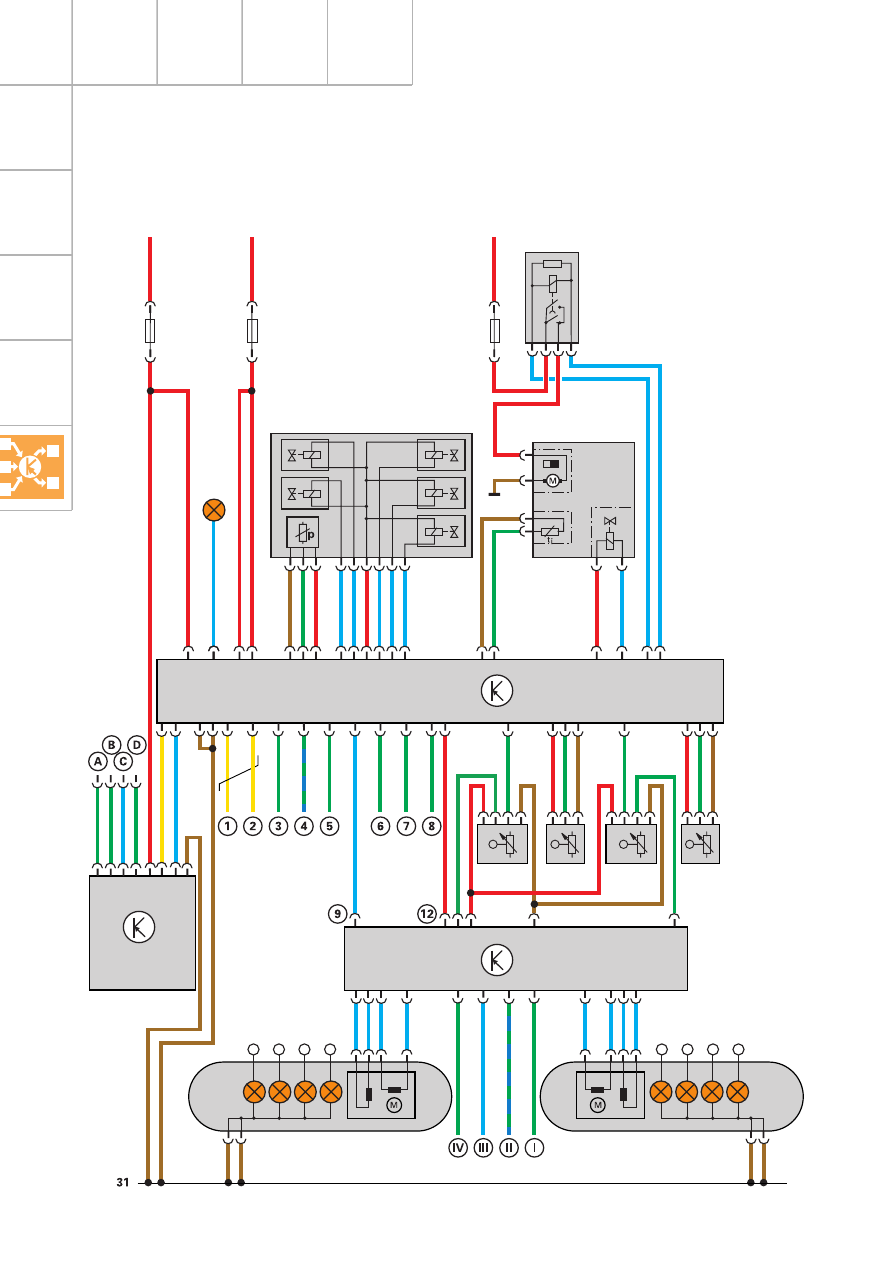

30
Сигнал скорости движения ...
... это сигнал прямоугольной формы от блока
управления в комбинации приборов, частота
которого меняется пропорционально
скорости;
... необходим для анализа состояния
автомобиля (режимы стоянки/движения)
и тем самым для выбора критериев
регулирования (см. главу Принципы
регулирования).
Интерфейс для передачи сигнала скорости
является дублирующим, т.к. информация
о скорости передается также по шине CAN.
Клиния
Служит для соединения блока управления
J197 с тестером при самодиагностике. Связь
осуществляется с использованием обычного
для Клинии протокола передачи данных.
Не путать с Kлинией между панелью
управления E281 и блоком управления J197.

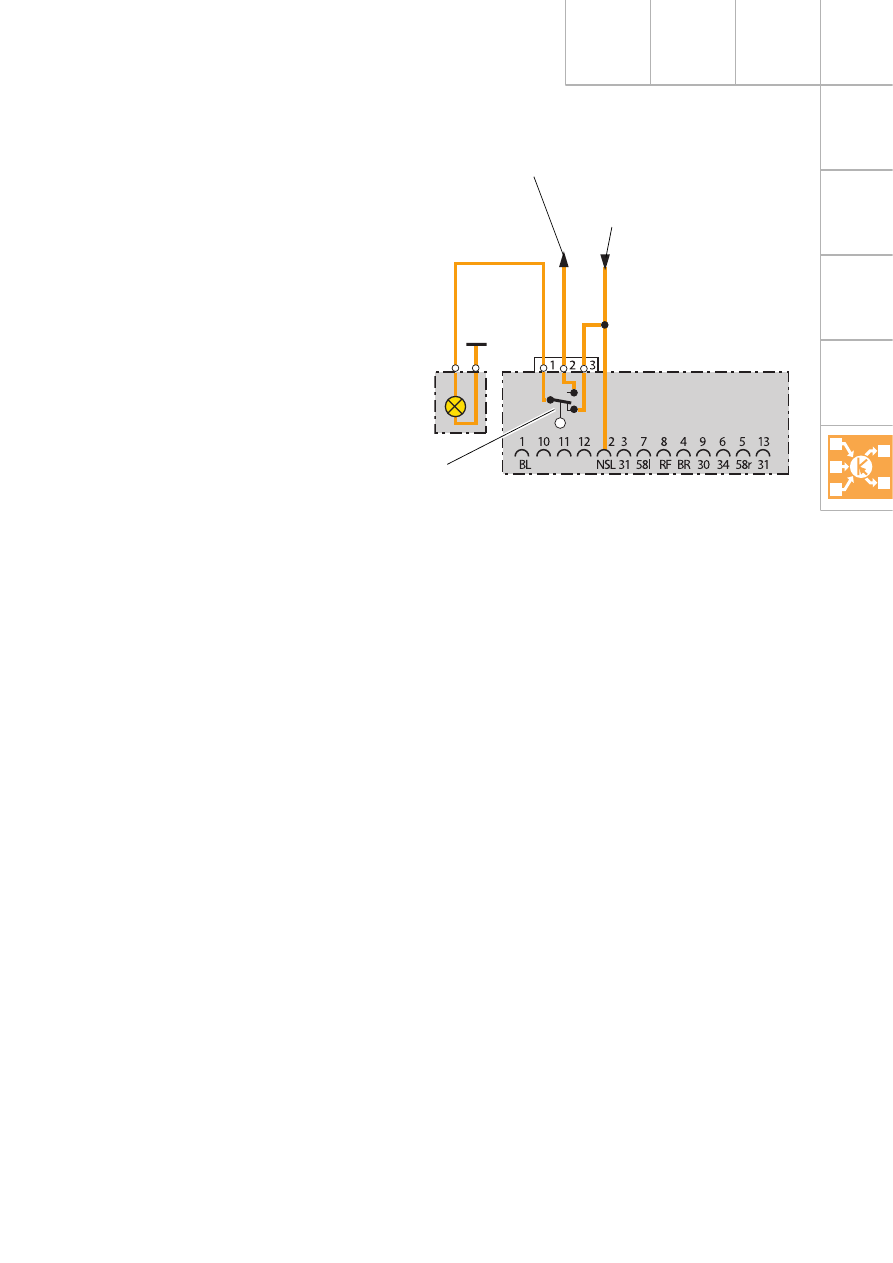

Электропитание корректора фар
В автомобиле allroad quattro с 4уровневой
пневмоподвеской электропитание
корректора фар осуществляется от блока
управления J197. Более подробную
информацию о блоке управления J197
см. на стр. 34.
Другие интерфейсы
Сигнал концевых выключателей дверей ...
... является сигналом массы, поступающим
от блока управления центрального замка.
Он сигнализирует об открывании двери
автомобиля или двери багажного отсека;
... служит активирующим импульсом
для перехода из режима ожидания в режим
готовности до движения (см. Принципы
регулирования).
Сигнал на клемме 50 ...
... сигнализирует о включении стартёра
и служит для выключения компрессора
на время процесса запуска.
Если после активирующего импульса будет
распознан слишком малый дорожный
просвет, то немедленно произойдёт
включение компрессора, чтобы движение
можно было начать как можно быстрее.
Для сбережения заряда аккумуляторной
батареи и обеспечения надлежащей пусковой
мощности на время процесса запуска
двигателя компрессор отключается.
Сигнал запирания автомобиля ...
... служит для установки парковочного уровня;
... является сигналом массы, поступающим из
блока управления центрального замка J429;
... не контролируется самодиагностикой.
При отсутствии сигнала парковочный уровень
не устанавливается.
Интерфейсы
Сигнал запирания не используется
в автомобилях с не
предусматривающей установку
парковочного уровня логикой
регулирования (см. информацию,
начиная со стр. 10 и 34).
