Описание системы

•   Установка одного из 4 уровней дорожного

просвета в пределах установленного
диапазона может быть произведена
автоматически или вручную (см. начиная
со стр. 8).

•   С помощью панели управления могут быть

отключены некоторые автоматические
функции или полностью отключено
регулирование.

•   Светодиодные индикаторы на панели

управления сигнализируют о текущем
режиме работы и о протекающих
процессах регулирования.

•   Ресивер обеспечивает высочайший

комфорт.

Наряду с уже приведенными в SSP 242
преимуществами пневмоподвески A6 новая
полностью несущая пневмоподвеска всех
четырёх колес allroad quattro имеет
дополнительные достоинства:

•   4
уровневая пневмоподвеска является

сложной электронно
управляемой
системой подрессоривания колес обеих
осей. Система позволяет устанавливать
4 фиксированных уровня дорожного
просвета автомобиля в диапазона
142–208 мм. Величина диапазона, таким
образом, составляет 66 мм.

•   В зависимости от дорожной ситуации и

личных пожеланий в распоряжении
водителя оказывается автомобиль
с большим дорожным просветом или,
наоборот, с низким центром тяжести
и небольшим коэффициентом
аэродинамического сопротивления c

w

.

•   4
уровневая пневмоподвеска

поддерживает установленный дорожный
просвет на постоянном уровне вне
зависимости от массы груза и его
распределения по автомобилю.

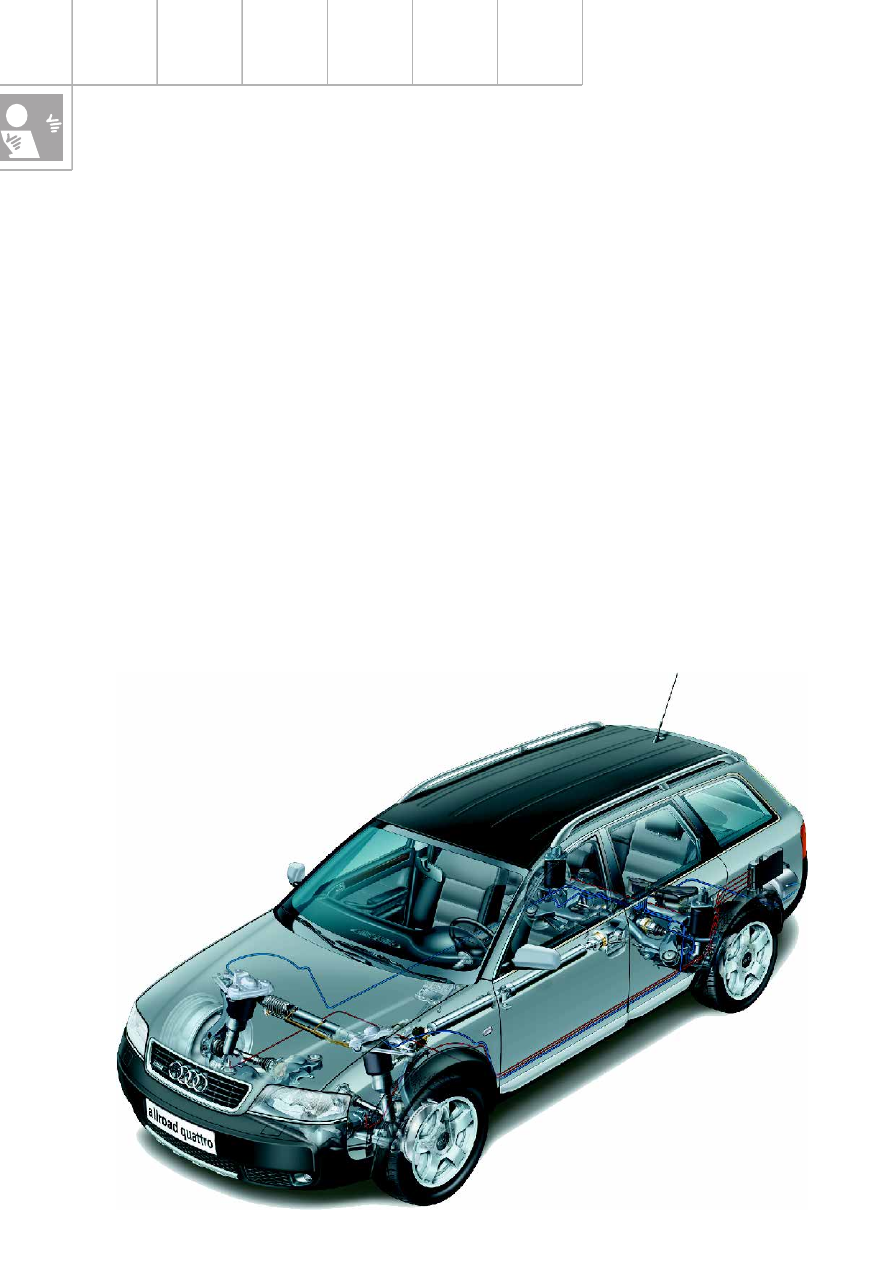

242_067

7

Управление и индикация

Управление

Для управления 4
уровневой
пневмоподвеской и для индикации/контроля
состояния системы используется панель
управления регулирования дорожного
просвета E281.
При нормальном режиме езды изменение
дорожного просвета производится
автоматически (см. главу Логика
регулирования).

С помощью клавиш подъёма и опускания
водитель всегда может установить желаемый
уровень дорожного просвета (с учётом
определенных условий, см. главу Логика
регулирования).

Однократное нажатие на клавишу подъёма
вызывает увеличение дорожного просвета
на один уровень. Многократное нажатие
позволяет сразу перевести кузов
автомобиля, например, из положения низкий
уровень в положение высокий уровень 1.
Перейти на высокий уровень 2 можно только
из положения высокий уровень 1.

Переход на более низкий уровень
осуществляется аналогично с помощью
клавиши опускания. Многократное нажатие
(3 раза) позволяет сразу перевести кузов
автомобиля из положения высокий уровень 2
в положение низкий уровень.

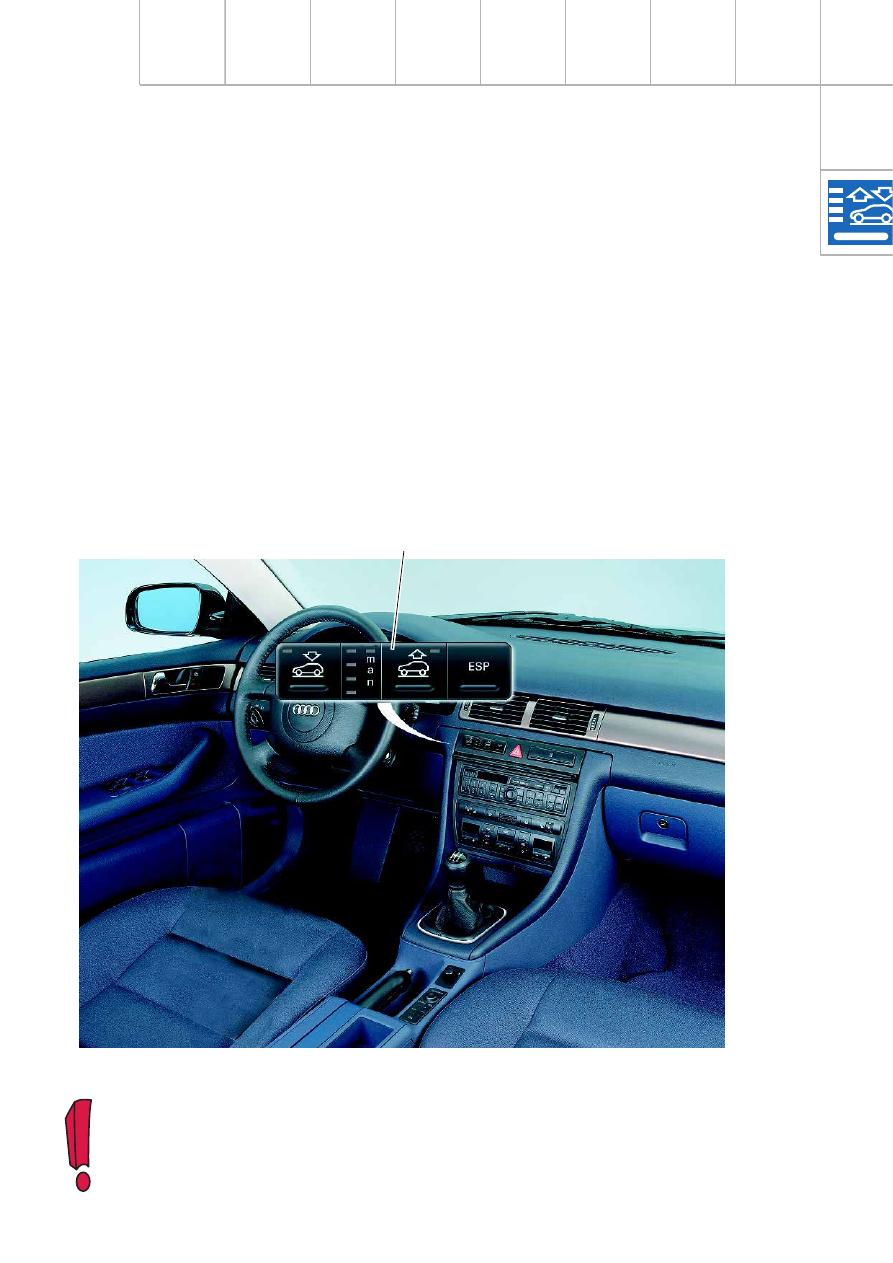

Панель управления для регулирования дорожного просвета E281

241_062

Увеличение дорожного просвета
производится при работающем
двигателе или при наличии
достаточного давления в ресивере.

Уменьшение дорожного просвета может
осуществляться при выключенном
двигателе.

8

Управление и индикация

Если фактический уровень автомобиля
отличается от номинального на значительную
величину, то об этом будет
свидетельствовать мигание светодиода
(соответствующее смене уровня).

Величина отклонения считается
значительной, если:
–   дорожный просвет по меньшей мере

одной оси меньше соседнего,
находящегося ниже установленного
уровня;

–   дорожный просвет обеих осей больше

соседнего, находящегося выше
установленного уровня.

Индикация

Постоянное свечение одного или нескольких
расположенных друг над другом
светодиодов сигнализирует о текущем
уровне дорожного просвета.

Мигание одного или нескольких светодиодов
свидетельствует о происходящем процессе
изменения уровня (вне зависимости от того,
запущен ли этот процесс автоматически
или вручную). По достижении требуемого
уровня мигание соответствующего
светодиода сменяется постоянным
свечением.

Светодиоды в клавишах подъёма
и опускания сигнализируют о нажатии
клавиши и о направлении регулирования
дорожного просвета. Мигание светодиода
свидетельствует о невозможности
перемещения на желаемый уровень
в данный момент (например, из
за слишком
высокой скорости автомобиля).

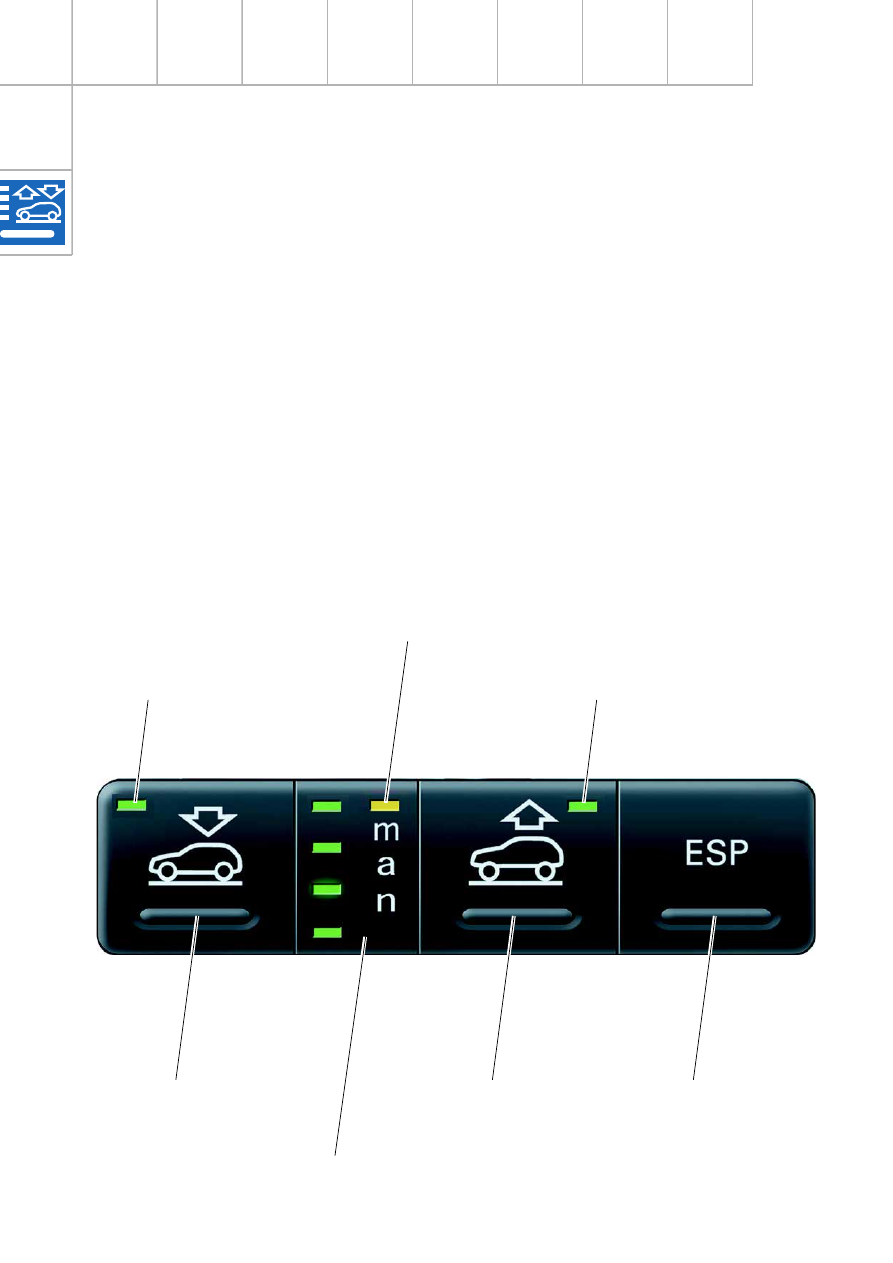

243_020

Клавиша
опускания

Клавиша подъёма

Клавиша ESP

Индикатор включения ручного режима

Область с 4 светодиодами индикации уровня

Индикатор нажатия клавиши/
направления регулирования
дорожного просвета

Индикатор нажатия клавиши/
направления регулирования дорожного
просвета

9

243_022

243_023

243_024

243_025

Другие функции клавиш

Автоматическое переключение

Нажатие клавиши подъёма или опускания
в течение 3 секунд приводит к включению так
называемого ручного режима. При
повторном таком нажатии режим
отключается. О включении ручного режима
свидетельствует свечение жёлтого
светодиода, обозначенного на панели
управления надписью «man».
В ручном режиме отключаются
автоматические функции установка
парковочного уровня и режим для движения
по автомагистрали.

Отключение системы регулирования

При одновременном нажатии на обе клавиши
изменения уровня в течении более 5 секунд
система регулирования отключается/
включается снова.

При отключении системы регулирования
одновременно загораются светодиод
индикации ручного режима, светодиоды
в клавишах изменения уровня и контрольная
лампа K134.

Постоянное свечение одного или нескольких
расположенных друг над другом
светодиодов сигнализирует
об установленном до отключения системы
уровне дорожного просвета.

Система регулирования автоматически
включается в работу при достижении
скорости 10 км/ч (не включается, если
включён режим для установки автомобиля
на подъёмник).

Отключение системы регулирования можно
произвести также с помощью тестера
(см. соответствующее руководство
по ремонту).

При проведении ремонта рационально
отключить систему (например,
при РУУК или при отсоединении
пневматических магистралей).
Это предотвратит ненужную работу
компрессора.

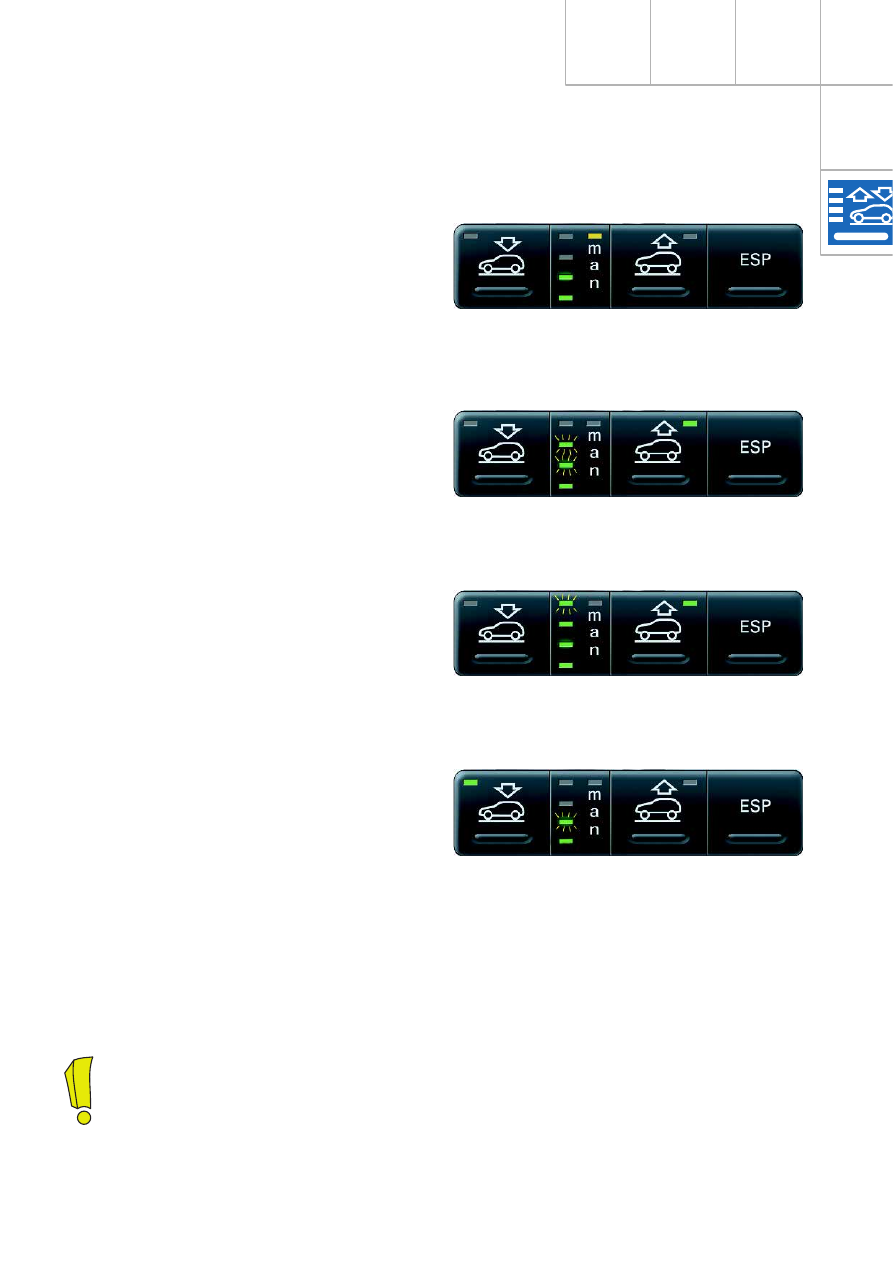

Пример индикации: ручной режим, уровень NN

Пример индикации: подъём кузова с уровня TN
на уровень HN1

Пример индикации: подъём кузова с уровня HN1
на уровень HN2

Пример индикации: опускание кузова с уровня
NN на уровень TN
