Audi allroad quattro
с понижающей передачей

Конструктивные особенности и описание работы

Программа самообучения 241

241

241

Превосходство высоких технологий www.audi.ru

241_041

После 20летней истории создания
автомобилей с полным приводом Audi
представляет модель allroad quattro —
автомобиль, пригодный для езды по
бездорожью.

Audi allroad quattro представляет собой
гибрид из классического универсала и
традиционного внедорожника. Он сочетает
в себе впечатляющую динамику Audi A6 и
проходимость внедорожников.

Имея в своем арсенале испытанный
полный привод quattro,
модернизированную подвеску
 (4уровневая пневмоподвеска),
понижающую передачу
(по заказу) и изменённые кузов и
салон, Audi allroad quattro объединил
два несовместимых класса
автомобилей, впитав при этом

«лучшие черты от двух типов
автомобилей».

Audi allroad quattro является воплощением
нового класса автомобилей, так называемых
«вседорожников».

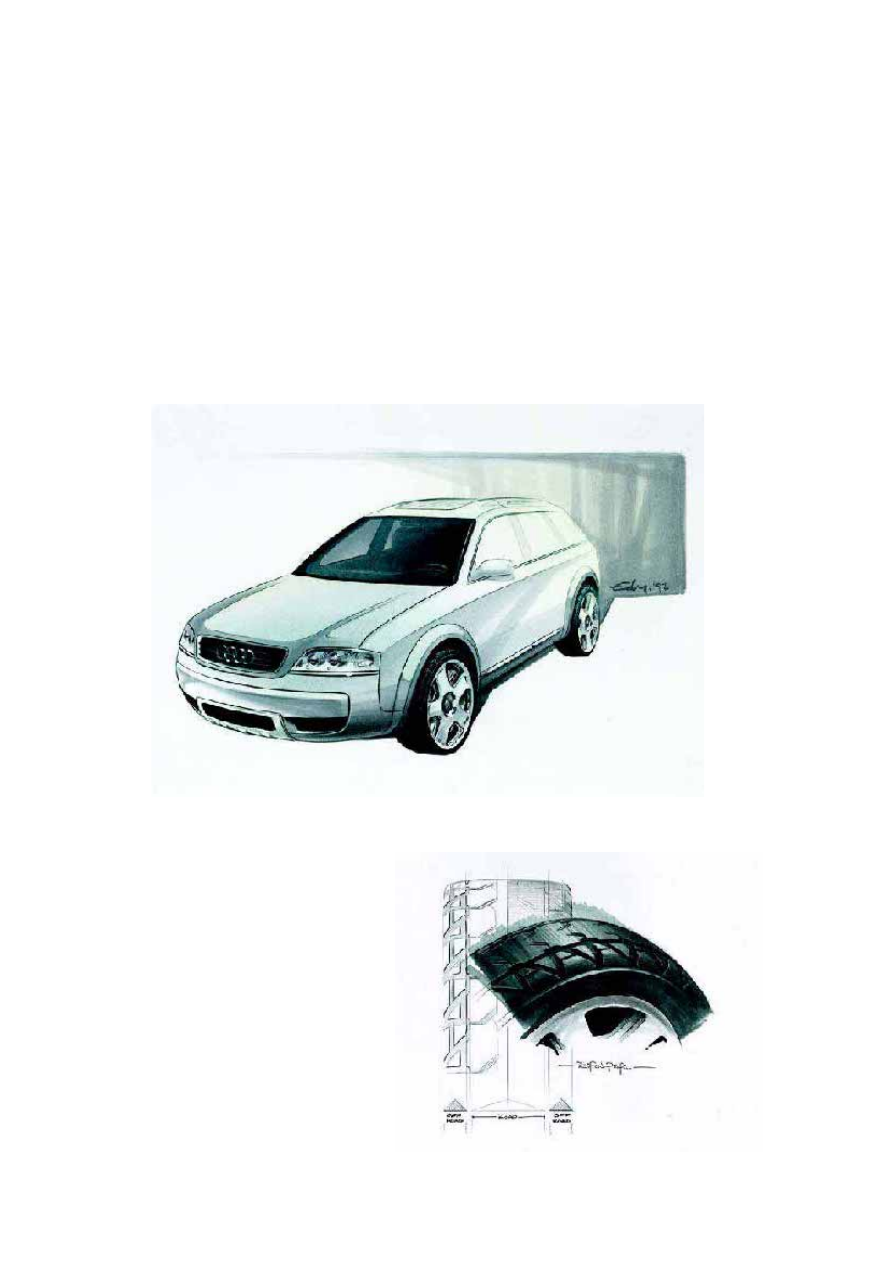

241_042

Audi allroad quattro – лучшие черты от двух типов
автомобилей

3

Содержание

allroad quattro

Особенности дизайна/концепция автомобиля  ................ 4
Двигатель .......................................................................11
Коробка передач ...........................................................  20
Технические характеристики и размеры ........................  22
Ходовая часть .................................................................24
Кузов и электрооборудование .......................................  30
Защита для езды по бездорожью  ..................................  32
Схема трансмиссии  ......................................................  34
Постоянный полный привод Quattro ...............................  35
Привод сцепления  ........................................................  36

Она не является руководством по ремонту!

Программа самообучения содержит сведения о конструкции и
принципах работы различных агрегатов и систем.

Новинка!
Указание!

Внимание!
Указание!

Страница

Для проведения работ по техническому обслуживанию и ремонту необходимо использовать
специальную литературу.
Механическая часть: руководство по ремонту Audi A6 1998 > 6ступенчатая механическая коробка
передач 01E, полный привод, TM 3
Самодиагностика: руководство по ремонту Audi A6 1998 > 6ступенчатая механическая коробка
передач 01E, полный привод, самодиагностика

Демультипликатор

Схема системы ...............................................................38
Управление ...................................................................  39
Конструкция демультипликатора  ..................................  40
Передача крутящего момента  .......................................  42
Электрогидравлическое управление  ...........................  44
Схема гидросистемы  ....................................................  45
Исполнительный гидропривод  ......................................  46
Положения клапана/процесс включения  ........................48
Сбои в работе  ...............................................................  54
Электронное управление  ..............................................  55
Система отслеживания положения муфты включения  ...  56
Датчики ........................................................................  62
Обмен информацией по шине CAN  ...............................  65
Интерфейсы .................................................................  66
ESP в Audi allroad quattro ................................................  67
Функциональная схема ..................................................  72

Сервис

Самодиагностика демультипликатора ...........................  74
Оборудование и специнструмент ..................................  75

Номер для заказа: 507.5319.01.75
В службе Bertelsmann можно заказать плакат формата A0
с изображением этой схемы. Цена без налогов 15.00 DM/7.50 EUR.
Bertelsmann работает напрямую только с заказчиками из ФРГ.
Заказ из других стран осуществляется через организацииимпортеры.

4

Особенности дизайна

Вдоль плоскости крыши проходят несколько
подштамповок, расположенных на таком же
расстоянии друг от друга, как подштамповки
на переднем и заднем защитных элементах.
Самобытный дизайн крыши подчеркивает
также её матовая окраска в отличающийся
от всего кузова цвет.

Также выделенные цветом мощные бампера
и развитые колесные арки с пластиковыми
накладками подчеркивают внедорожные
качества allroad quattro и защищают кузов
при езде по бездорожью и легких
столкновениях.

allroad quattro

241_043

По заказу автомобиль комплектуется
алюминиевыми релингами, декоративной
накладкой на двери багажного отсека и
матовыми накладками на двери, а также
блестящими молдингами бокового
остекления (в стандартной комплектации все
перечисленные элементы просто выделены
цветом).

Встроенные в передний и задний бамперы
защитные элементы из нержавеющей стали
выполнены под алюминий и защищают
автомобиль при наезде на препятствие.
Защитные элементы армированы изнутри
пластиком, имеющим сотовую структуру.
Защитные элементы подчеркивают
внедорожные возможности allroad quattro.

Наружные зеркала заднего вида

Накладки на дверях

Защитный элемент

Рамка решетки
радиатора
