Варианты мультимедийного центра

Мультимедийный центр может быть исполнен как блок управле-
ния шины CAN, или как блок управления шины MOST. В случае
варианта на шине CAN центральный блок управления RMC
обозначается как «блок управления головного устройства R».
В случае варианта на шине MOST существует две серии аппарат-
ного исполнения. Одна серия исполнена как вариант с магнито-
лой, вторая — как вариант с навигационной системой.
При этом RMC обозначается как «блок управления электронной
информационной системы 1 J794».

В следующей таблице представлены основные серии вариантов
RMC. Вариант на шине CAN существует только в одном аппарат-
ном исполнении. Варианты аппаратного исполнения блоков
управления на шине MOST различаются в зависимости от ком-
плектации.

Подключение к шине
данных

RMC-CAN

RMC-Most

Тип устройства

Головное устройство

Аппаратное исполнение вари-
анта с магнитолой

Аппаратное исполнение
варианта с навигационной
системой

Вид передней панели

Вид тыльной стороны

Наименование в службе
сервиса

Блок управления головного
устройства R

Блок управления электронной
информационной системы
1 J794

Диагностический адрес

56 — Магнитола

5F — Электроника
информирования

Магнитола concert на шине CAN

Если для Audi A1 заказывается магнитола concert без дополни-
тельного оборудования, то на автомобиль устанавливается шина
CAN-Infotainment. В этом случае магнитола concert доступна по
диагностическому адресу «56-Магнитола». В таком варианте
комплектации магнитола concert обозначается как «блок управ-
ления головного устройства R».

Магнитола concert в варианте на шине CAN имеет следующие
особенности комплектации:

двойной тюнер с разнесением по частоте для диапазона FM

•

(УКВ), а также одиночный тюнер для диапазона MW (СВ)
однодисковый CD-привод, с поддержкой воспроизведения

•

файлов форматов MP3, WMA и AAC
одно устройство считывания карт SD (карты SDHC ёмкостью

•

до 32 Гбайт)
один разъём AUX-IN

•

внутренний усилитель 4 x 20 Вт

•

меню Car

•

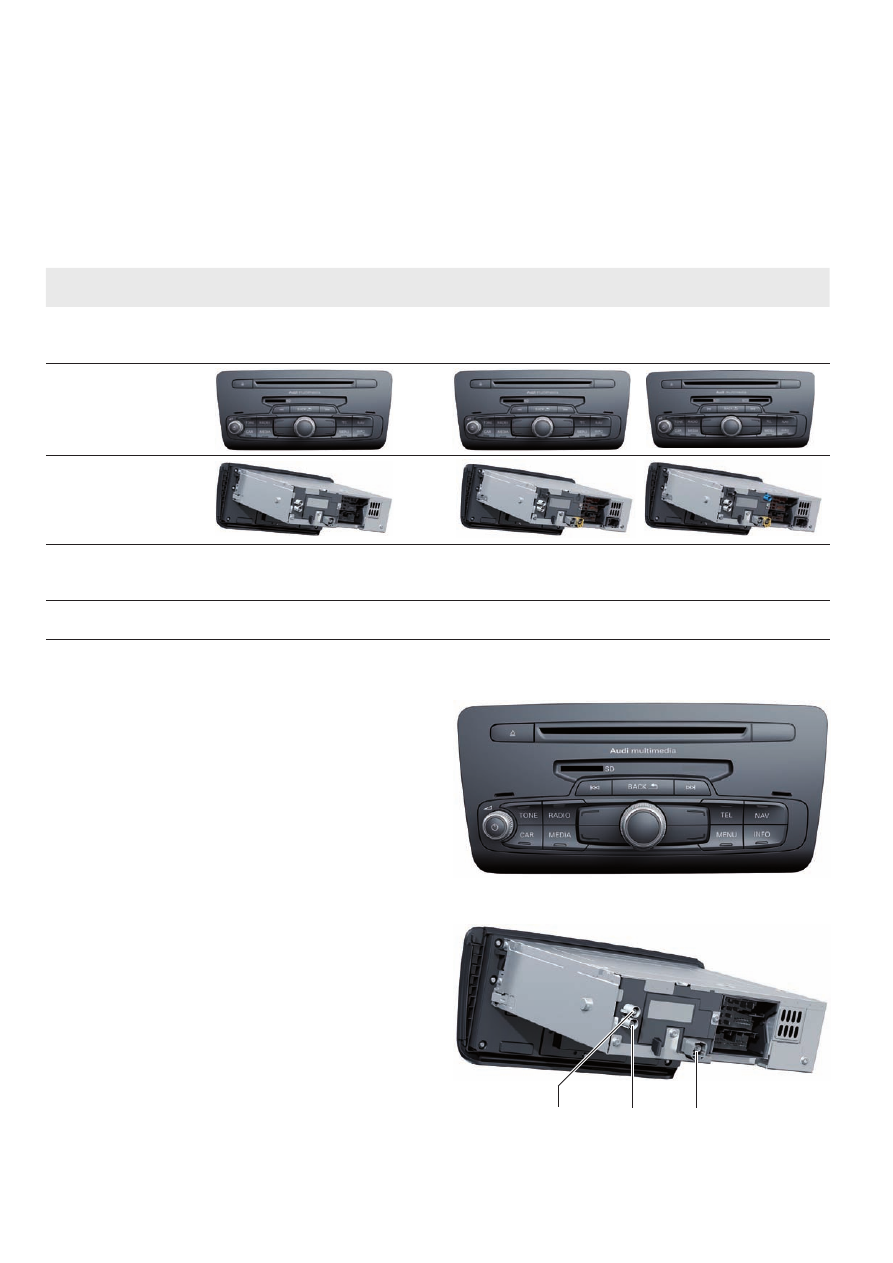

477_070

477_068

AM/FM1

FM2

дисплей

Передняя панель RMC на шине CAN

Тыльная сторона RMC на шине CAN

Магнитола concert на шине MOST

Если в Audi A1 устанавливается магнитола concert с дополни-
тельными опциями, то система Infotainment в автомобиле
развёртывается на шине MOST.
В случае RMC на шине MOST существует два основных варианта
аппаратного исполнения. Их можно различить по количеству
устройств для считывания карт SD. Вариант с магнитолой можно
распознать по одному устройству для считывания карт SD. У
варианта с навигационной системой два устройства считывания
карт SD.

RMC на шине MOST имеет в службе сервиса наименование
«блок управления электронной информационной системы 1
J794». Тыльная сторона обоих блоков управления различается
только наличием разъёма подключения антенны GPS.

RMC на шине MOST выполняет те же задачи, что и головное
устройство системы MMI. Таким образом он является главным
устройством (мастером) шины MOST. Функцию ведущего устрой-
ства (мастера) диагностики и для RMC выполняет диагностиче-
ский интерфейс шин данных J533.
Важнейшее отличие в структуре системы между RMC и MMI
заключается в том, что в случае RMC отдельный блок управления
магнитолы в числе абонентов шины MOST отсутствует. Блок
управления магнитолы в данном случае интегрирован в блок
управления электронной информационной системы 1 J794.

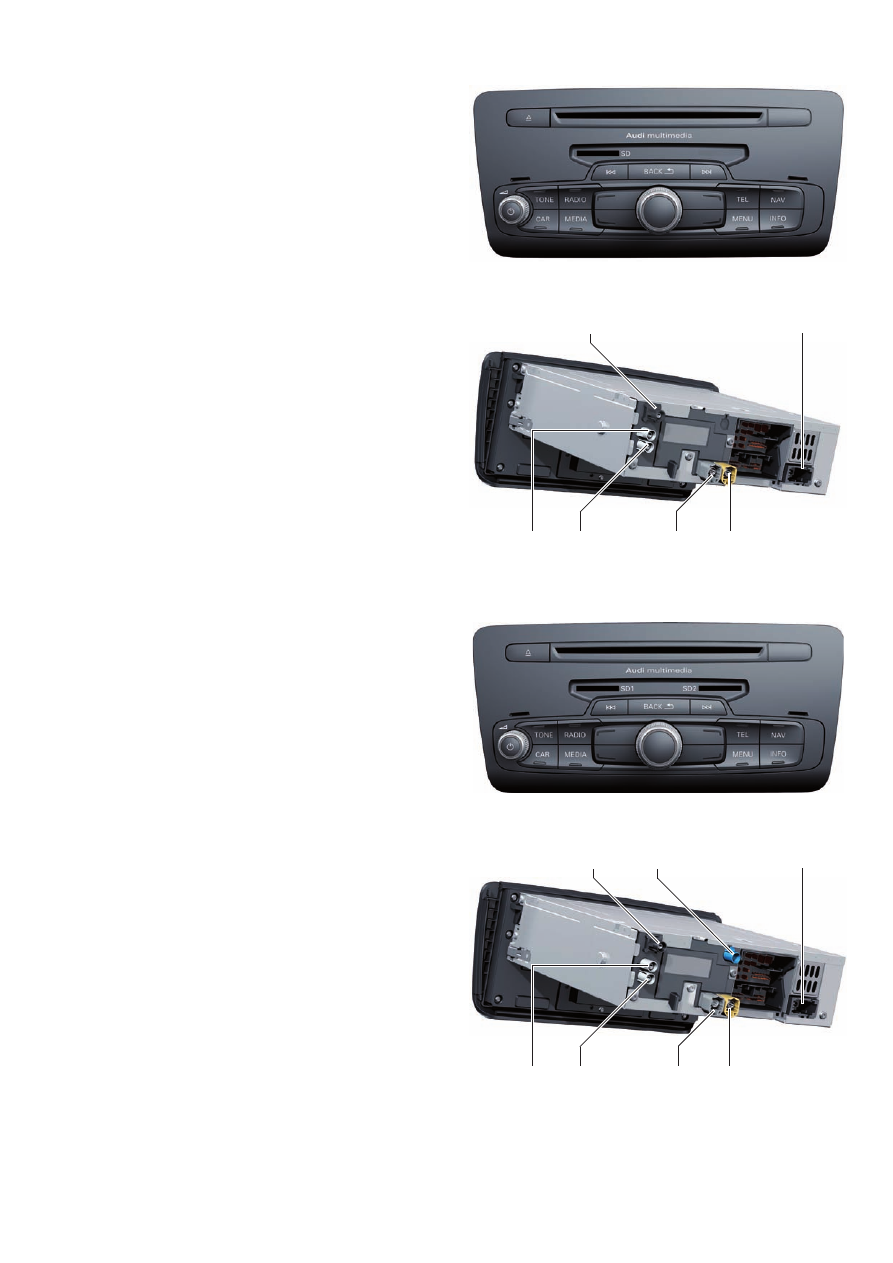

477_070

477_092

477_156

477_184

интерфейс AMI

дисплей

AM/FM1

шина MOST

разъём для антенны
навигационной системы

DAB

Передняя панель RMC с магнитолой

Тыльная сторона RMC с магнитолой

Передняя панель RMC с навигационной системой

Тыльная сторона RMC с навигационной системой

Функции магнитолы concert

Далее отдельные функции RMC будут описаны более подробно.

Отображение меню

Главное меню мультимедийного центра располагает так
называемым мастером меню, который уже применялся
в системе MMI3G plus. Во всех остальных меню выбор
осуществляется с помощью списков.

Головное устройство

В RMC всегда установлен аналоговый радиотюнер с функцией
приёма с разнесением по частоте. В головном устройстве concert
с навигационной системой установлен ещё один тюнер для
приёма сообщений службы дорожного вещания TMC. В случае
дополнительного оборудования цифровым радиотюнером
(DAB) система располагает функцией автоматического отслежи-
вания станции. При выходе из зоны приёма радиостанции
цифрового радио DAB происходит автоматическое переключе-
ние на ту же радиостанцию, работающую в диапазоне FM, если
таковая имеется в наличии.

Магнитола concert располагает функцией динамического списка
станций. Список станций обновляется с помощью одного из двух
тюнеров FM. Это происходит при достаточно уверенном приёме
радиостанций FM другим тюнером.

Вариант RMC с навигационной системой имеет третий тюнер,
который предназначен исключительно для приёма TMC-
сообщений.

В случае цифрового радио DAB устанавливается одиночный
тюнер. Список радиостанций формируется в данном случае
только в автоматическом режиме, когда источники цифрового
радио не активны. Если цифровая радиостанция является
принимаемым источником аудиосигнала, то обновление списка
станций необходимо производить вручную.

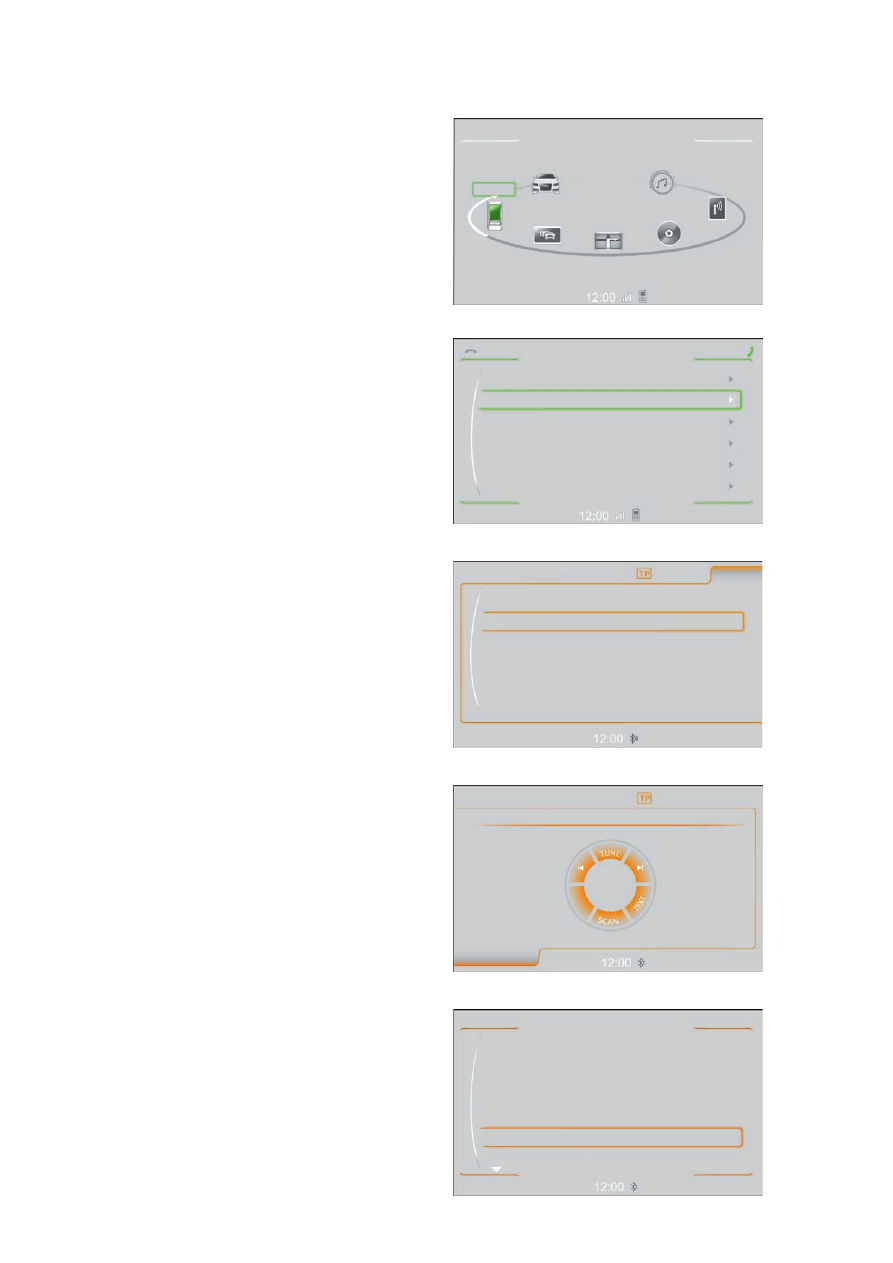

477_093

477_094

Текущее время

Телефон

Настройки MMI

Завершение
вызова

Ввод номера

Адресная книга

Набранные номера

Пропущенные вызовы

Принятые вызовы

Вызвать почтовый ящик

T-Mobile D

Набор

номера

Настройка

Меню

Car

Справка

Навигация

Медиа-

устройства

Звук

Радио

477_095

477_145

477_096

Память

Функции

DAB (цифровое радио)

ANTENNE

FM (УКВ)

B 5 AKT

Ручной
поиск

MW (СВ)

BAYERN 1

BAYERN 2

BAYERN 3

BR-KLASS

98.5

МГц

Радио FM

BAYERN 3

Диапазон

Настройка

Выбор диапазона

Динамический список станций

Поиск радиостанций

Главное меню

Меню списков

Поп

Новости

Культура

Поп

Классика

Указание
Магнитола concert с функцией навигации имеет внутреннее обозначение Audi Ready4Nav.

477_097

477_099

477_100

477_098

Аттенцелер Штрассе

Ингольштедтер Штрассе

IN5

Доктор-Людвиг-Краусс-...

17 мин

5 мин

1 мин

12 км

3,3 км

800 м

Настройка

Ведение по маршруту

Карта

Ведение по маршруту

Навигационная система

Навигационная система имеет режим двухмерного отображения
карты в перспективе (функция Birdview). В меню настройки эта
функция обозначена как Карта 3D. С помощью меню
«Настройки» можно активировать различные дополнения
к карте. К ним относятся, к примеру, списки манёвров или
подробные карты перекрёстков. При этом информация выво-
дится на дисплей с помощью функции Split-Screen. Дополни-
тельно, в зависимости от рынка, существует возможность ото-
бражения разрешённой на данном участке маршрута скорости
движения, или опроса рекомендованной для данной страны
скорости движения транспортных средств.

Навигационная система может дополнительно отображать два
альтернативных маршрута.
Картографические данные хранятся на карте памяти SD. При
этом, к примеру в варианте для Европы, сегодня применяется
карта SDHC ёмкостью 4 Гбайт.

Мультимедийный комплекс с навигационной системой представ-
ляет собой первое навигационное устройство Audi, работающее
без встроенного в блок управления гироскопического датчика
(датчика угла поворота). Высокоточные данные гироскопа блок
управления электронной информационной системы 1 J794
получает от блока управления ESP по шине данных. К этим
данным гироскопа относятся, к примеру, данные об угле скоро-
сти поворота автомобиля.

1,0 км

быстрый

14:04

TMC

405 м

18:35

км

Память

Навигация

Франция

Маршрут

IN5

через 200 м

Скорости движения

50 км/ч

90 км/ч

110 км/ч

130 км/ч

1,5 км

14:04

TMC

405 м

Отображение установленных в стране скоростей движения

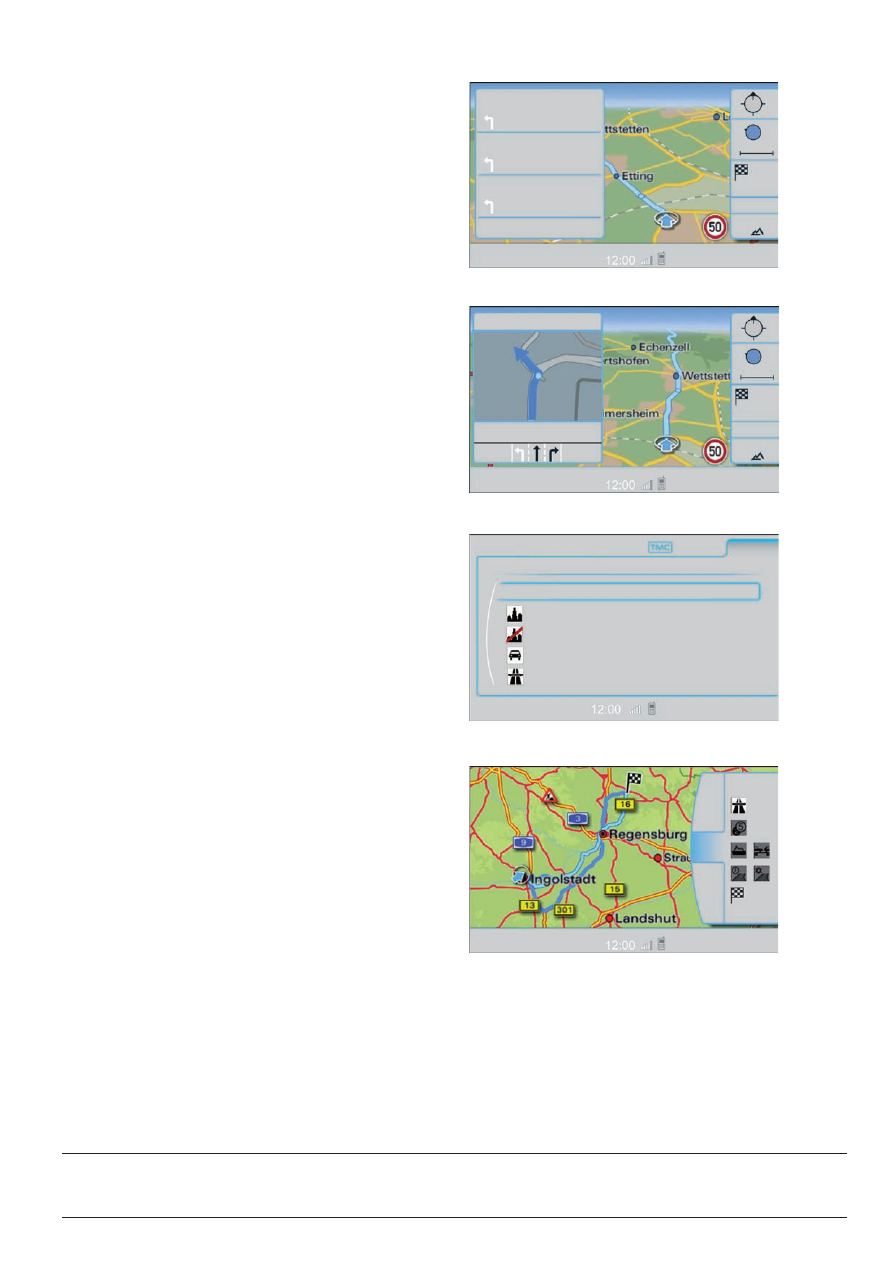

Подробная карта перекрёстков

Список маневров

Альтернативные маршруты

км

7,9

км

113

км
