page 161

CARROSSERIE

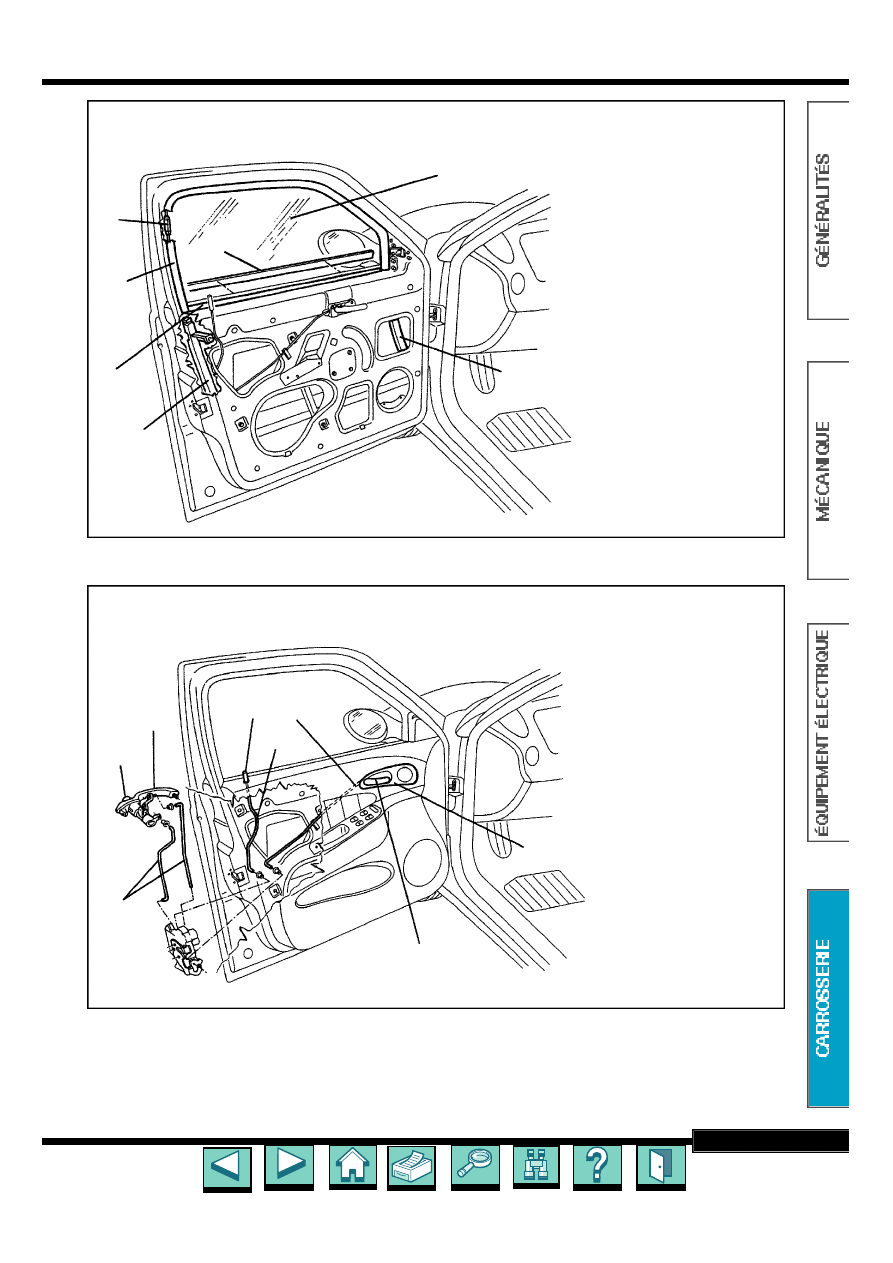

GLACE DE PORTE AV

1

4

2

3

7

5

Nomenclature

1

Vitre descendante porte avant

2

Élément centrage vitre porte
avant

3

Guide de vitre descendante
porte avant

4

Guide AV de la glace descen-
dante d’une porte avant

5

Guide AR de la glace descen-
dante d’une porte avant

6

Lécheur de vitre extérieur porte
avant

7

Joint lécheur de vitre intérieur
porte avant

SERRURE DE PORTE AV

1

2

7

5

8

6

4

3

Nomenclature

1

Poignée extérieur porte avant

2

Barillet d’une porte avant

3

Biellette de liaison barillet/
serrure

4

Enjoliveur de poignée de renvoi
porte avant

5

Tirant de renoi d’ouverture de
porte avant

6

Poignée de renvoi d’ouverture
de porte avant

7

Cliquet sécurité porte latérale
avant

8

Biellette enclenchement
sécurité porte a vant

page 162

CARROSSERIE

VUE D’ENSEMBLE DE LA PORTE AR

5

17

12

4

28

8

19

20 10

16

9

11

2

29

7

3

1

27

25

18

21

23

26

6

22

24

13

14

15

Nomenclature

1

Protection contre l’eau

2

Limitateur ouverture porte

3

Joint inférieur

4

Joint anti-bruit

5

Poignée extérieure

6

Cendrier

7

Châssis porte

8

Garniture

9

Poignée intérieure

10

Tirant d’ouverture intérieure

11

Dispositif de sécurité

12

Tirant entre la poignée extérieure
et la serrure

13

Tirant dispositif de sécurité

14

Renvoi

15

Élément de fixation vitre

16

Vitre

17

Guide de vitre

18

Glissière vitre

19

Lèche-vitre extérieur

20

Lèche-vitre intérieur

21

Lève-vitre

22

Poignée lève-vitre

23

Panneau intérieur

24

Grille haut-parleur

25

Haut-parleur

26

Garniture intérieure

27

Prise intérieure

28

Revêtement extérieur montant

29

Serrure

GLACE DE PORTE AR

1

2

5

3

4

8

7

6

Nomenclature

1

Vitre descendante porte arrière

2

Élément centrage vitre porte arrière

3

Guide vitre descendante porte
arrière

4

Support guide vitre descendante
porte arrière

5

Joint lécheur extérieur porte arrière

6

Joint lécheur intérieur porte arrière

7

Lève-glace mécanique d’une porte
arrière

8

Poignée lève-vitre porte arrière

page 163

CARROSSERIE

COMMANDE DES SERRURES AR

1

6

3

4

2

7

5

9

8

Nomenclature

1

Poignée extérieure porte arrière

2

Garniture poignée de renvoi porte
arrière

3

Tirant de renvoi d’ouverture de
porte arrière

4

Poignée renvoi porte latérale
arrière

5

Cliquet sécurité porte latérale
arrière

6

Tirant de renvoi de la poignée
extérieure à la serrure

7

Tirant enclenchement sécurité
porte arrière

8

Renvoi commande sécurité porte
arrière

9

Tirant complet de bouton porte
arrière

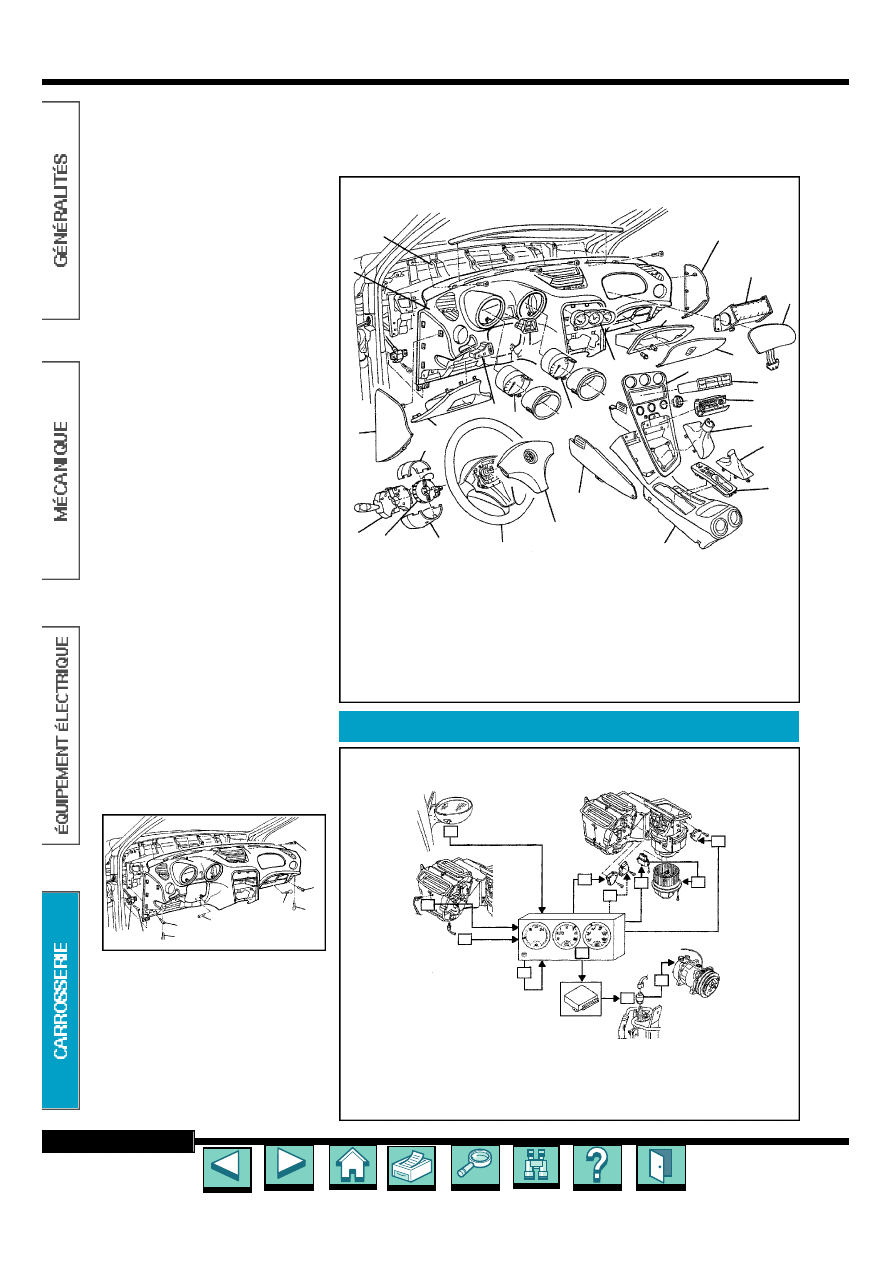

VUE D’ENSEMBLE DE LA PLANCHE DE BORD

1

2

12

14

11

6

16

15

10

4

8

5

13

9

7

3

Nomenclature

1

Revêtement supérieur
planche de bord

2

Bride de fixation de la
planche sur la coque

3

Couvercle du compartiment
de l’airbag passager

4

Volet de la boîte à gant sur
planche

5

Barillet du volet de boîte à
gant

6

Revêtement de colonne de
direction

7

Compartiment supérieur sur
planche de bord

8

Poignée du volet de boîte à
gant

9

Gache de serrure du volet de
boîte à gant

10

Revêtement du volet de boîte
à gant

11

Couvercle sur la planche
accès aux fusibles

12

Revêtement latéral de la
planche

13

Revêtement latéral de la
planche

Planche de bord

DÉPOSE

- Déposer :

• le diffuseur pour désembuage du pare-

brise,

• le couvercle d’accès aux fusibles sur

le tableau de bord,

• le revêtement latéral gauche du tableau

de bord,

• l’interrupteur d’éclairage de la boîte à

gants sur le tableau de bord,

• la boîte à gants sur le tableau de bord,
• la boîte à gants complète sur la planche,
• le couvercle de l’airbag passager,
• la fe rm e rture latérale mobile (côté droit

et gauche),

• la commande du support des com-

mandes du climatiseur,

• le cendrier,
• l’appareil autoradio,
• la poignée de levier de vitesses,
• le revêtement sous la planche de bord,
• la protection de la commande de frein

à main/tringlerie,

• la garniture/enjoliveur porte-interrup-

teurs sur la console centrale,

• la console centrale,
• le combiné de bord analogique,
• l ’ i n t e r rupteur  de  commande  moteur

pour correction de l’assiette des projec-
teurs/groupes optiques,

• l’afficheur d’anomalies,
• le compteur kilométrique/mille,
• le compte-tours,

Attention  :

Avant  d’intervenir  sur  le

système de l’airbag, se conformer scru-
puleusement aux normes de sécurité
prévues en ce qui concerne les inter-
ventions sur le système.

• le module pour l’airbag,
• le volant,
• le revêtement de la colonne de direc-

tion,

• le câble en spirale de l’airbag,
• le commodo complet,
• le module pour l’airbag (côté passa-

ger),

• le  revêtement  du  montant  avant

(gauche ou droit).

- Dévisser la vis (

1

) (fig. Car.17).

- Déplacer la poignée d’ouve rture du cou-

vercle du logement du moteur (

2

).

- Desserrer sans les déposer, les vis qui

s’engagent dans les boutonnières (

3

).

- Dévisser les vis (

4

).

- Libérer et déposer le revêtement du

tableau de bord.

REPOSE

- Contrôler que le tableau de bord ne soit

endommagé.

- Contrôler  l’intégrité  des  fixations  du

tableau de bord.

- Reposer le revêtement du tableau de

bord en accouplant les boutonnières et
les vis relatives.

- Visser les vis.
- Reposer  la  poignée  d’ouve rture  du

couvercle du logement du moteur en la
fixant avec les vis relatives.

page 164

CARROSSERIE

4

4

3

3

4

3

4

3

1

2

4

4

fig. Car. 17

VUE D’ENSEMBLE DE LA PLANCHE DE BORD

1

: Revêtement latéral droit -

2

: Planche de bord -

3

: Module airbag côté passager

-

4

: Couvercle airbag côté passager -

5

: Volet planche de bord -

6

: Autoradio -

7

: Cendrier/allume-cigares -

8

: Cache levier de vitesses -

9

: Cache levier frein à

main -

10

: Bloc porte-interrupteurs -

11

: Revêtement sur tunnel -

12

: Fermetures

latérales -

13

: Revêtement sous-planche -

14

: Tableau de bord analogique

combiné -

15

: Compte-tours -

16

: Afficheur anomalies -

17

:Tachymètre/compteur

kilométrique -

18

: Interrupteur commande assiette projecteurs -

19

: Module airbag

côté conducteur -

20

: Volant -

21

: Revêtement colonne de direction -

22

: Câble

spiralé -

23

: Commodo -

24

: Couvercle accès fusibles -

25

: Revêtement gauche

planche -

26

: Revêtement planche -

27

:Traverse de soutien

27

1

3

4

14

15

11

12

20

21

22

23

25

24

21

19

17

18

16

26

2

5

6

7

8

9

10

13

Chauffage - climatisation

COMPOSANTS DU SYSTÈME 1.6 TS, 1.8 TS, 2.0 V6, 1.9 JTD

(version avec compresseur à cylindrée variable)

1

: Capteur de température d’air extérieur -

2

: Capteur de température d’air mélangé

supérieur -

3

: Capteur de température d’air mélangé inférieur -

4

: Capteur de tempéra-

ture d’air habitacle -

5

: Centrale électronique -

6

: Actuateur brassage -

7

: Actuateur

distribution -

8

: Variateur électronique de vitesse du moteur du ventilateur -

9

: Moteur

du ventilateur -

10

: Actuateur du volet de recyclage -

11

: Compresseur climatiseur (à

cylindrée variable) -

12

: Centrale injection électronique -

13

: Pressostat à 4 niveaux

10

9

8

11

13

7

6

5

1

3

4

2

12
