CARROSSERIE

Identifications intérieures

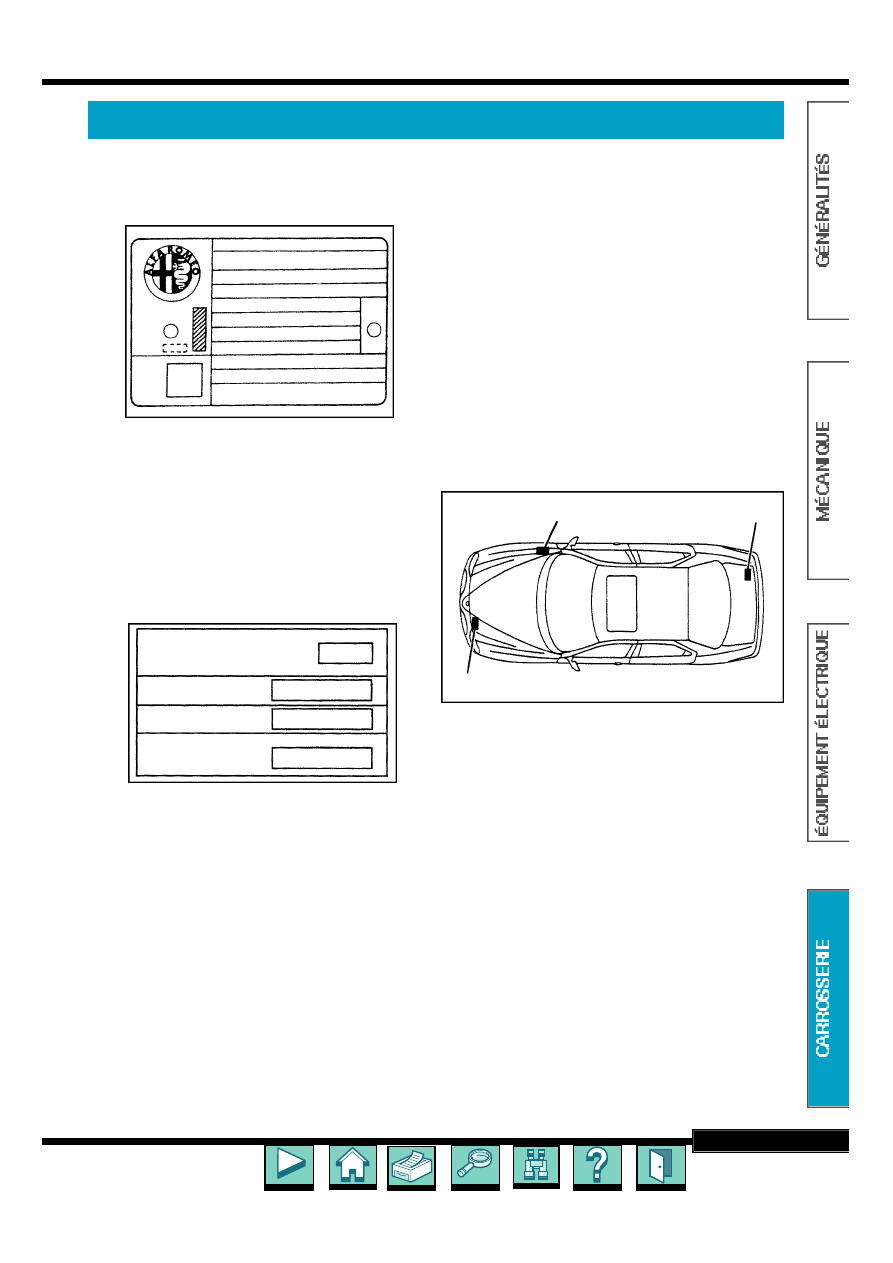

PLAQUETTE DES DONNÉES
D’IDENTIFICATION DE LA VOITURE

A

Espace réservé aux données d’homologation nationale.

B

Espace pour le poinçonnage du numéro progressif du
châssis.

C

Espace disponible pour l’indication éventuelle des poids
maximum autorisés par les différentes législations
nationales.

D

Espace réservé à l’indication de la version (par exemple
932A4000 09) et aux éventuelles indications supplémen-
taires par rapport à celles qui sont prescrites.

E

Espace réservé à l’indice de fumée.

F

Espace réservé au poinçonnage du nom du constructeur.

PLAQUETTE D’IDENTIFICATION PEINTURE
CARROSSERIE

Elle est appliquée dans la partie intérieure du coffre arrière.

A

Fabricant de la peinture.

B

Nom de la couleur.

C

Code de la couleur.

D

Code la couleur pour retouches ou nouvelle peinture.

MARQUAGE DE LA COQUE

Le marquage de la coque est estampillié dans le compar-

timent moteur, à côté de la fixation supérieure de l’amortisseur
droit, il comprend :
• type de véhicule :

ZAR 932.000

,

• numéro progressif de fabrication du véhicule (numéro de

châssis).

Pour certaines versions ou certains marchés, le marquage est

en partie couvert par une protection.

Pour une vision complète du marquage, enlever le bouchon

en le dévissant dans le sens contraire des aiguilles d’une
montre et lever la protection.

POSITIONNEMENT PLAQUETTES
D’IDENTIFICATION ET MARQUAGE DE LA
COQUE

1

Plaquette données d’identification de la voiture .

2

Marquage de la coque

3

Plaquette d’identification peinture carrosserie

CARACTÉRISTIQUES

(F)

(A)

(B)

(C)

(C)

(C)

(C)

(D)

(D)

(D)

1-

2-

MOTORE - ENGINE

VERSIONE - VERSION

N° PER RICAMBI
N° FOR SPARES

A

B

C

D

Verniciature originale
Peinture originale/Original painting
Originalckierung/Pintado original

Colore/Teinte/Colour
Farbton/Color

Codica/Code/Codigo

PER ROTOCCHI E
RIVERNICIATURE

2

1

3

Capot AV (

1

)

Demi-grille d’auvent (

2

)

Traverse inférieure de baie (

3

)

Traverse planche de bord (

4

)

Planche de bord (

5

)

Pare-brise (

6

)

Montant de baie (

7

)

Renfort supérieur (

8

)

Traverse AV de pavillon (

9

)

Pavillon (

10

)

Renforts de pavillon (

11

) (

12

)

Lunette AR (

13

)

Cloison AR (

14

)

Tablette AR (

15

)

Traverse AR de pavillon (

16

)

Malle AR (

17

)

Feux AR (

18

) (

19

)

Jupe AR (

20

)

Bouclier AR (

21

)

Traverse de plancher AR (

22

)

Plancher AR (

23

)

Passage de roue AR (

24

)

Longeron AR (

25

)

Doublure aile AR partielle (

26

)

Aile AR (

27

)

Panneau de porte AR (

28

)

Pied milieu (

29

)

Renfort pied milieu (

30

)

Doublure pied milieu (

31

)

Panneau de porte AV (

32

)

Pied AV (

33

)

Doublure aile AR (

34

)

Porte AR (

35

)

Glace de porte AR (

36

)

Glace de porte AV (

37

)

Porte AV (

38

)

Côté de caisse (

39

)

Doublure bas de caisse (

40

)

Bas de caisse (

41

)

Doublure pied AV (

42

)

Aile AV (

43

)

Passage de roue AV (

44

)

Renfort de plancher (

45

)

Renfort sous siège (

46

)

Ame de bas de caisse (

47

)

Traverse sous siège (

48

)

Plancher central (

49

)

Plancher AV (

50

)

Embout de longeron AV (

51

)

Tôle de fermeture de partie AV de

longeron AV (

52

)

Renfort AV (

53

)

Traverse inférieure AV assemblée (

5 4

) (

5 5

)

Feu A.B (

56

)

Grille de bouclier AR (

57

)

Bouclier AV (

58

)

Demi-grille de calandre (

59

)

Logo (

60

)

Phare AV (

61

)

Traverse supérieure AV (

62

)

Support batterie (

63

)

Partie AV de longeron AV (

64

)

Longeron AV (

65

)

Tablier (

66

)

Traverse de tablier (

67

)

Cloisons de chauffage (

68

) (

69

)

Doublure de montant de baie (

70

)

Traverses sous banquette AR (

71

) (

72

)

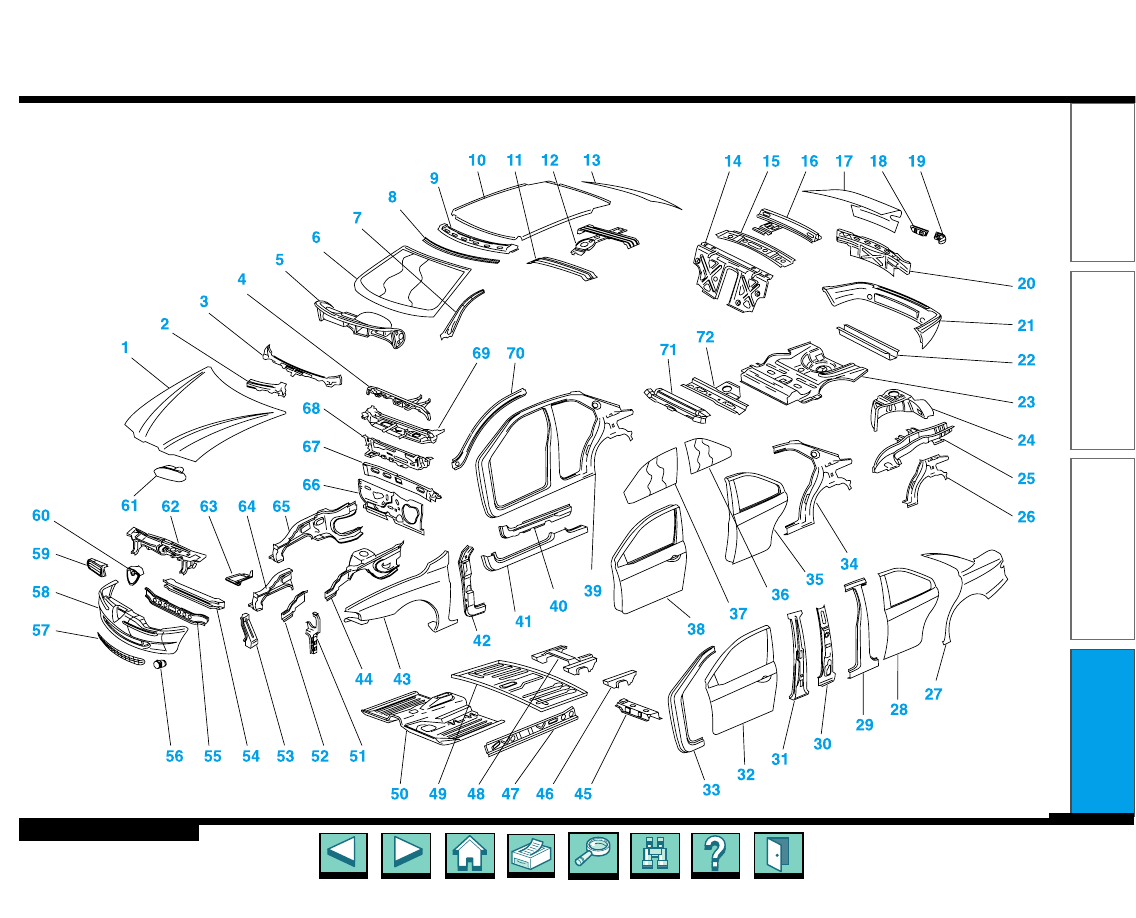

Composition de la carrosserie

GÉNÉRALITÉS

MÉCANIQUE

ÉQUIPEMENT ÉLECTRIQUE

CARROSSERIE

carrosserie

page 154

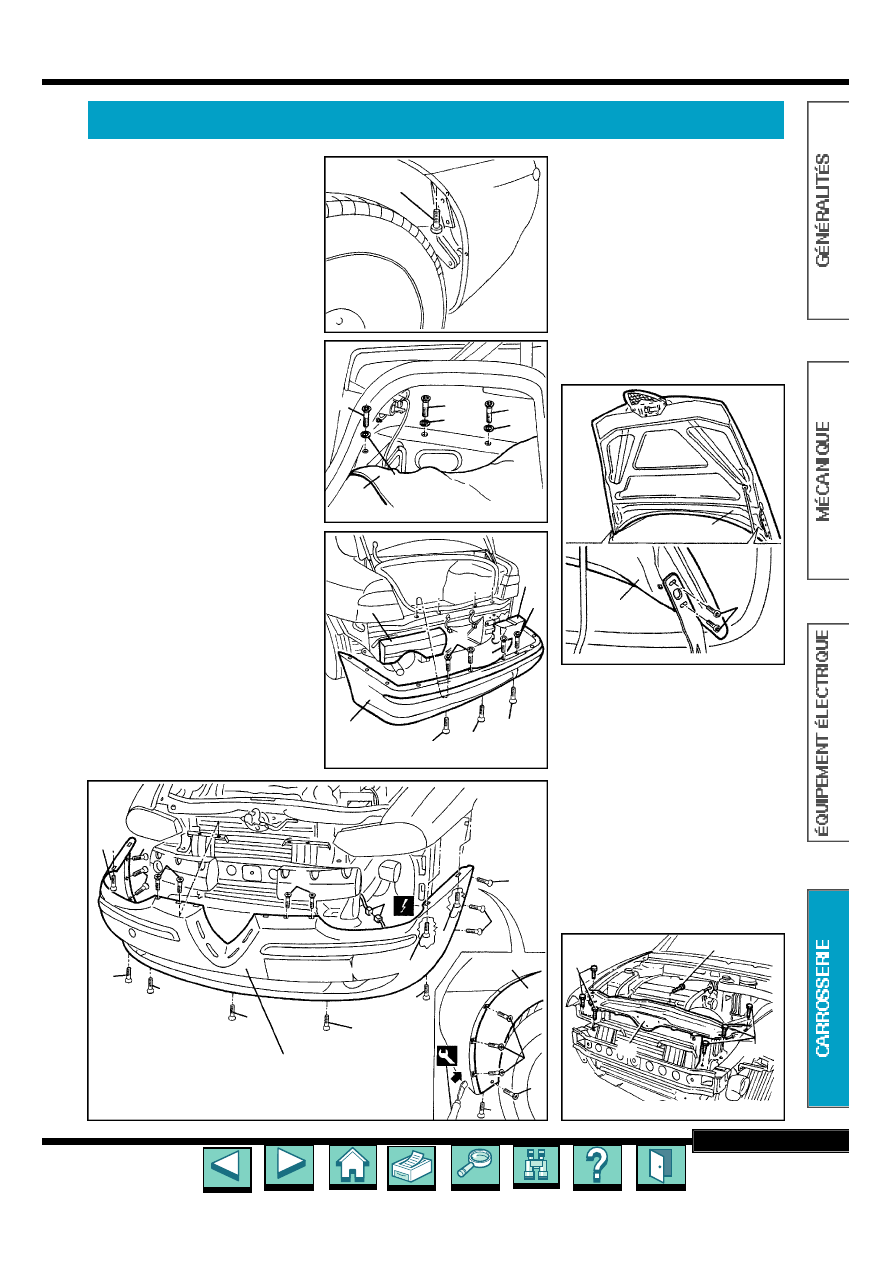

Pare-chocs avant

DÉPOSE

Déposer :

• la calandre centrale,
• la calandre latérale (côté gauche et

droite).

En inversant les deux côtés du véhicule,

dévisser les vis de fixation de l’extré-
mité du pare-choc avant (

1

) (fig.Car. 1).

Séparer les passages de roue supplé-

mentaire du pare-chocs avant, à l’aide
de l’outil prévu à cet effet, dans les
zones des vis déposées (

2

) :

2

Couteau sapeur...

1.823.014.000

En intervenant à partir du côté inférieur,

dévisser les vis de fixation du pare-
chocs au pare-boue (

3

).

Dévisser les vis de fixation centrales du

pare-chocs (

4

).

Déplacer légèrement le pare-chocs et

déconnecter le raccord électrique (

5

).

A l’aide d’un deuxième opérateur, récu-

pérer le pare-chocs (

6

).

REPOSE

Procéder en ordre inverse de la dépose.

Pare-chocs arrière

DÉPOSE

En intervenant des deux côtés du véhi-

cule, dévisser la vis extérieure de fixa-
tion du pare-chocs (fig. Car. 2).

En intervenant des deux côtés de la

malle arrière, déplacer le revêtement
latéral (

1

) (fig. Car. 3).

Dévisser les vis de soutien du pare-chocs

(

2a

) et déposer les rondelles d’étan-

chéité (

2b

). Les rondelles d’étanchéité

devront être remplacées au moment du
remontage.

Dévisser les vis inférieures (

1a

) et les

vis supérieures (

1b

) (fig. Car. 4).

Déposer le pare-chocs (

2

).

En cas de nécessité, déposer les tam-

pons (

3

).

REPOSE

Procéder en sens inverse de la dépose.

Capot moteur

DÉPOSE

Soulever le capot moteur et le soutenir

par l’aide d’un deuxième opéra t e u r, donc
dévisser les vis des charnières (

1

) (fig.

Car. 5).

Enlever le capot moteur (

2

).

REPOSE

Procéder en sens inverse de la dépose.

Traverse supérieure

avant

DÉPOSE

Déposer :

• la calandre avant latérale,
• la calandre avant centrale,
• la serrure (unique) du capot moteur,
• le pare-chocs avant.

E f fectuer d’éventuelles opérations de re-

dressage.

Dévisser les vis (

1a

) de fixation radia-

teur à la traverse place projecteurs et les
vis (

1 b

) de fixation indiquées (fig. C a r. 6 ).

page 155

CARROSSERIE

ÉLÉMENTS AMOVIBLES

3

1

1

6

4

4

4

2

1

1

1

3

3

5

4

4

1

1

1

1

1

fig. Car. 2

fig. Car. 1

fig. Car. 3

2a

2a

2b

2b

2a

2b

1

3

1b

1a

1a

1a

2

3

1b

1b

fig. Car. 4

fig. Car. 5

2

2

1

1a

1b

2

1b

fig. Car. 6

Enlever la traverse place projecteurs de

la voiture (

2

).

REPOSE

Positionner provisoirement la pièce de

rechange sur la voiture et visser les vis
(

1b

) de fixation sans les serrer.

Positionner la serrure du capot moteur

et de deux tampons.

Baisser le capot moteur et contrôler le par-

fait alignement et les lumières de contour.

Aile avant

DÉPOSE

Déposer les éléments adjacents (voir tra -

verse supérieure).

Soulever le capot moteur.
Ouvrir la porte (

2a

) et enlever la garni-

ture (

2b

) mouchette de la porte pour

accéder à la vis de fixation garde-boue
(fig. Car. 7).

Protéger par ruban adhésif  la grille de

revêtement sous le pare-brise (

3

).

E n l ever le traitement en PVC entre mon-

tant antérieur et garde-boue par cou-
teau à vibrations et lame spéciale (

4

).

Après chauffage, inciser le cachetant

par lame spéciale entre montant anté-
rieur et garde-boue (

5

).

Dévisser les vis de fixation supérieures

(

1

) (fig. Car. 8).

Dévisser les vis de fixation latérales (

2

).

Dévisser les vis de fixations inférieures

(

3

).

Enlever l’aile AV de la voiture (

4

).

REPOSE

Nettoyer les résidus de vieux cachetant

et PVC par le couteau à vibrations et
lame spéciale.

Positionner et fixer provisoirement l’aile

sur la voiture par les fixations (

1

).

Baisser le capot moteur, fermer la porte

et vérifier l’alignement et l’uniformité de
la lumière de contour.

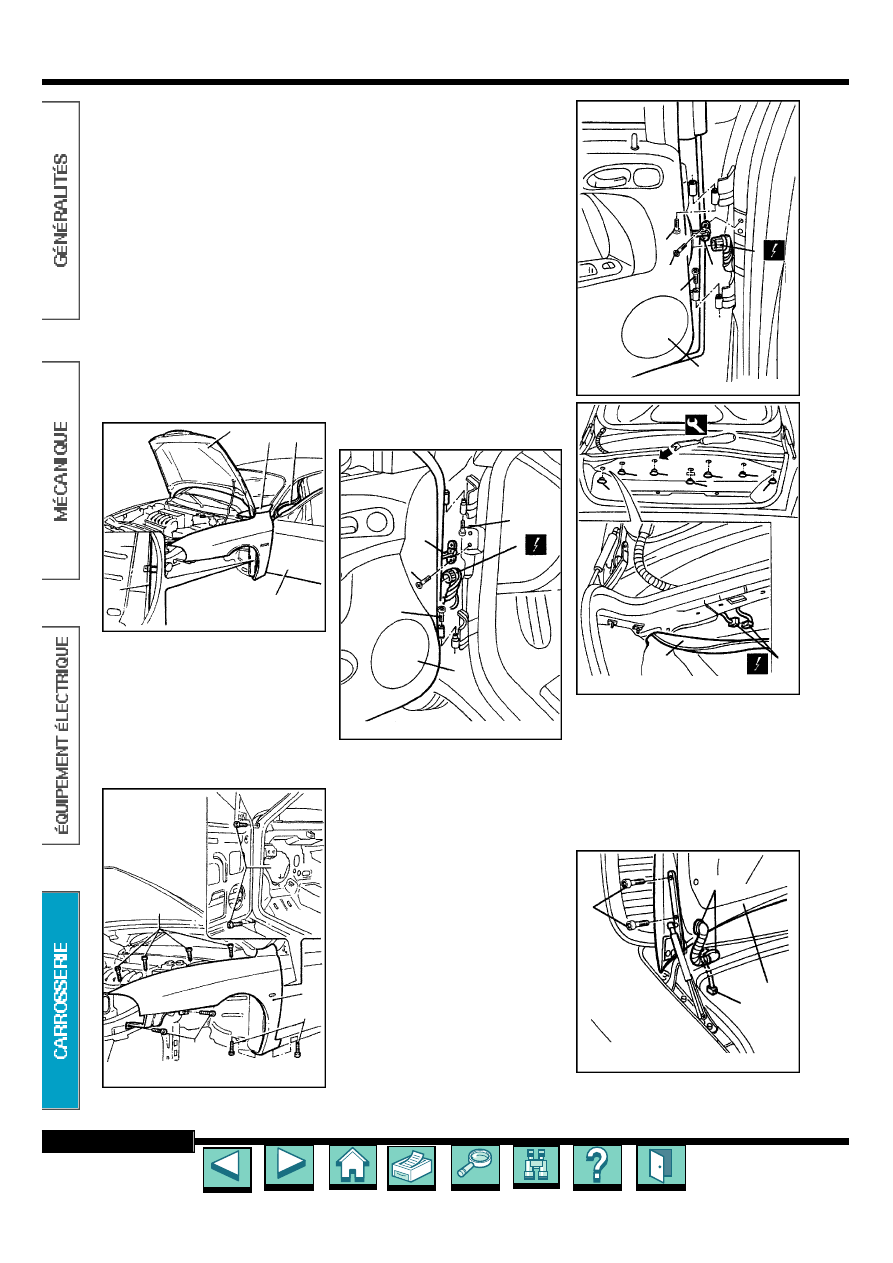

Porte avant

DÉPOSE

Dévisser les vis (

1a

) qui fixent le limiteur

(

1b

) au montant et refermer la porte

pour faire rentrer le limiteur même (fig.
Car. 9).

Débrancher la connexion électrique (

2

).

Dévisser les vis des charnières (

3

).

Soulever la porte et l’enlever (

4

).

REPOSE

Reposer en sens inverse de la dépose.

Porte arrière

DÉPOSE

Dévisser les vis (

1a

) du limiteur (

1b

) et

refermer la porte pour faire rentrer le
limiteur même (fig. Car. 10).

Débrancher la connexion électrique (

2

).

Dévisser les vis des charnières (

3

).

Soulever la porte et l’enlever (

4

).

REPOSE

Procéder en sens inverse de la dépose.

Couvercle coffre à

bagages

DÉPOSE

O u v rir le coffre et enleve r, par l’outil spé-

cial, les boutons de retenue postérieurs
du revêtement supérieur (

1

) (fig. C a r.11) :

1

Couteau sapeur. . . . .

1.823.015.000

Baisser le revêtement supérieur (

2a

),

débrancher la connexion électrique (

2b

)

et l’enlever.

E n l ever  le  forreau  passe-câbles  des

deux bouts (

1

) (fig. Car. 12).

Enlever le câblage (

2

).

Soutenir le couvercle à l’aide d’un deu-

xième opérateur.

Dévisser les vis des deux côtés du

couvercle (

3

).

Enlever le coffre (

4

).

REPOSE

Procéder en sens inverse de la dépose.
