Replacement

1. Remove the related parts.

• Front seat
• Carpet
• Refer to the front side frame (see page

4-16

).

2. Pull out and straighten the damaged area.

• The front side outrigger receives impact through the

front side frame or side sill. Such impact generally

requires replacement of all these parts.

• Before cutting off the front side outrigger or side sill,

pull out the damaged area with the frame straight-
ener and correct the related parts such as the front

floor and dashboard. Check the clearance and level
differences of the front doors.

• Jack up the body and place safety stands at the four

designated places of the side sills. If necessary,
place safety stands at the rear of the frame.

3. Peel off the undercoat.

Heat the undercoat at the weld areas of the front side
outrigger and side frame with a gas torch and peel off the
undercoat with a metal spatula.

CAUTION: Be careful not to burn the fittings inside

the passenger compartment when heating.

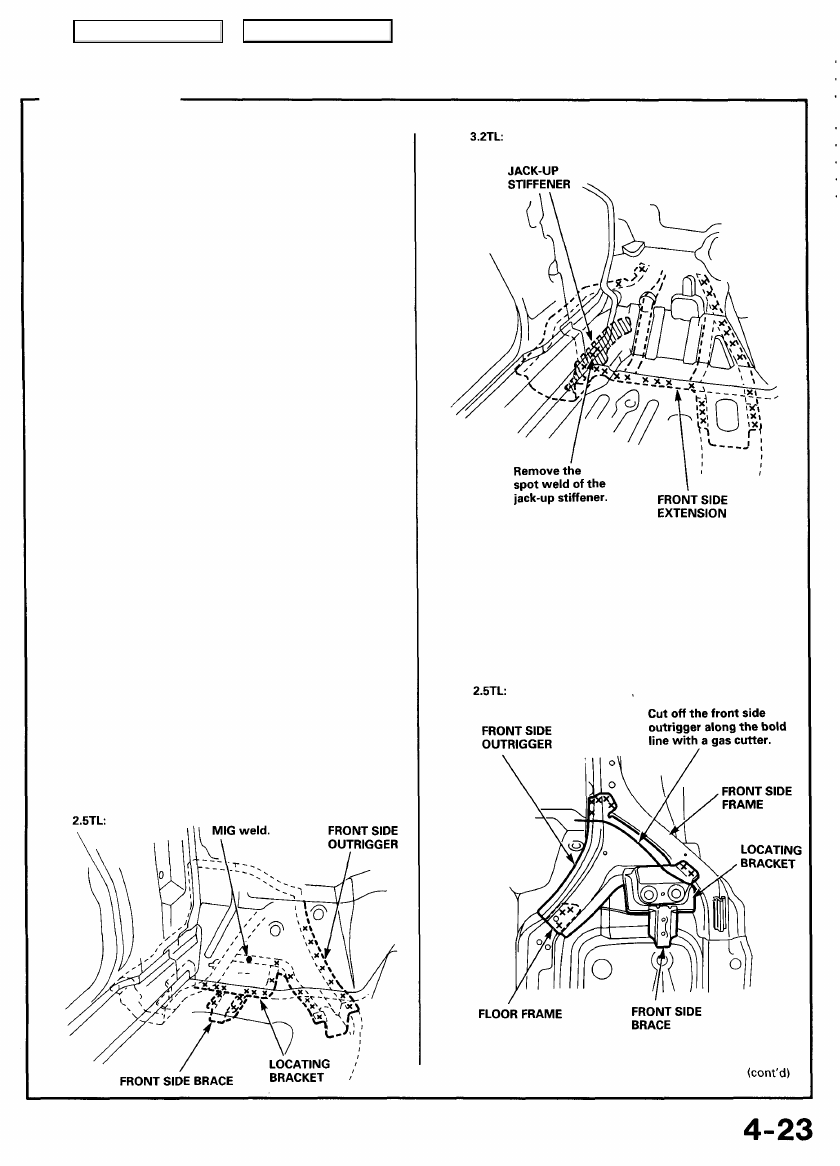

4. Remove the front side outrigger.

• Center punch around the spot weld imprints on the

front side outrigger from inside the passenger com-

partment.

• Drill holes is the spot welded areas with a 5 mm (0.2

in) drill.

• Remove the MIG welds with a disc sander.

NOTE: Drill holes through the parts completely since the
replacement front side outrigger will be welded by MIG

welding.

• Center punch around the spot weld imprints on the

front side frame, floor frame and inside sill.

• Drill holes using a spot cutter.

NOTE: When drilling holes be careful not to drill down to

the front side frame, floor frame and inside sill.

Main Menu

Table of Contents

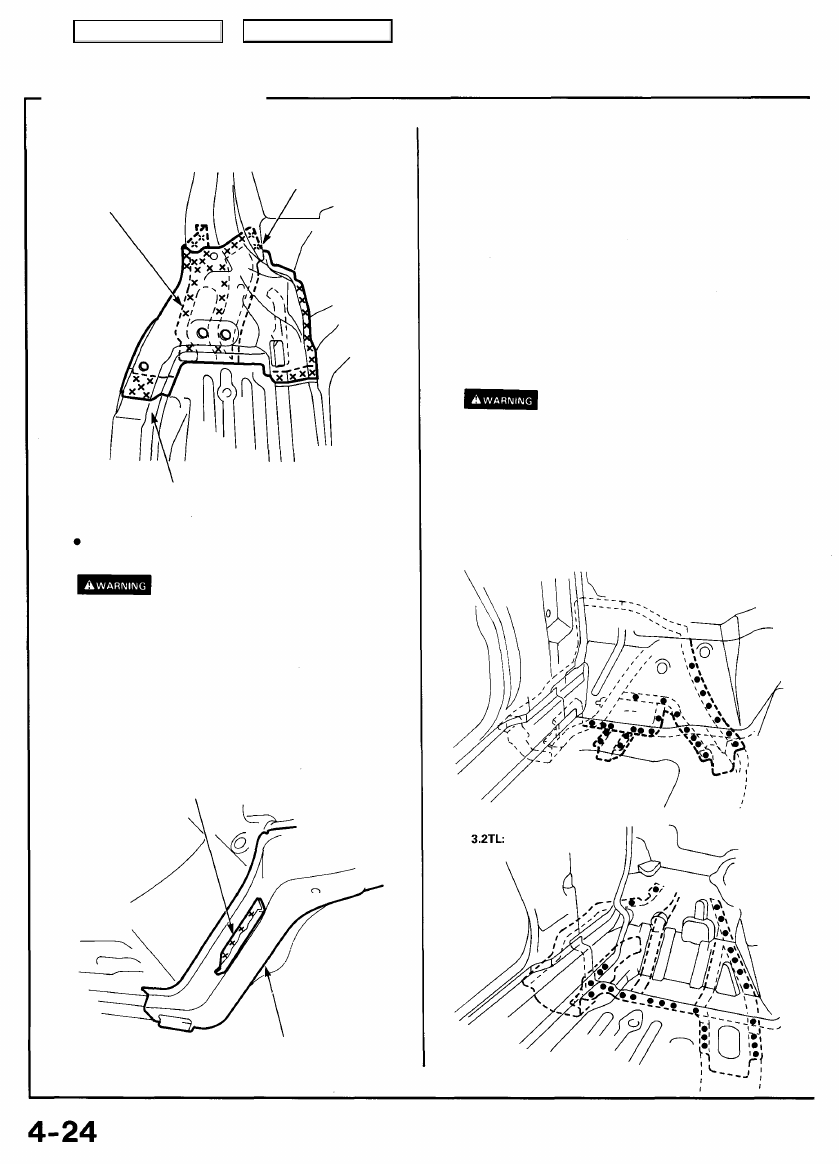

Front Side Outrigger/Front Side Extension

Replacement (cont'd)

3.2TL:

FRONT SIDE
FRAME

FRONT SIDE

EXTENSION

FLOOR FRAME

Level off and finish the burrs of the pried off spot

welds with a disc sander.

To prevent eye injury, wear goggles

or safety glasses whenever sanding, cutting or
grinding.

5. Mold the related parts.

Reshape the lower dashboard, front side frame, front

floor, inside sill and side sill inner joint using a hammer
and dolly.

2.5TL:

Remove the remains of

the front side outrigger.

FRONT SIDE FRAME

6. Set the new front side outrigger.

• Remove the undercoat from both sides of the areas

to be spot welded with a sander to expose the steel

plate.

• Clamp the weld flanges with the side sill using the

vise-grip pliers. Set the front side outrigger on the
side frame using a jack.

• Drill 3 mm (0.12 in) holes, and screw 5 mm self-

tapping screws into the drilled holes at the areas
where the front side outrigger does not fit closely.

• Even out the welded flange and damaged area with

a hammer and dolly.

7. Perform the main welding.

To prevent eye injury and burns

when welding, wear an approved welding helmet,
gloves and safety shoes.

• From the passenger compartment side, weld the

holes in the lower dashboard, front floor and floor

frame with a MIG welder.

• Weld the front side frame and front side outrigger

using MIG welds.

2.5TL:

Main Menu

Table of Contents

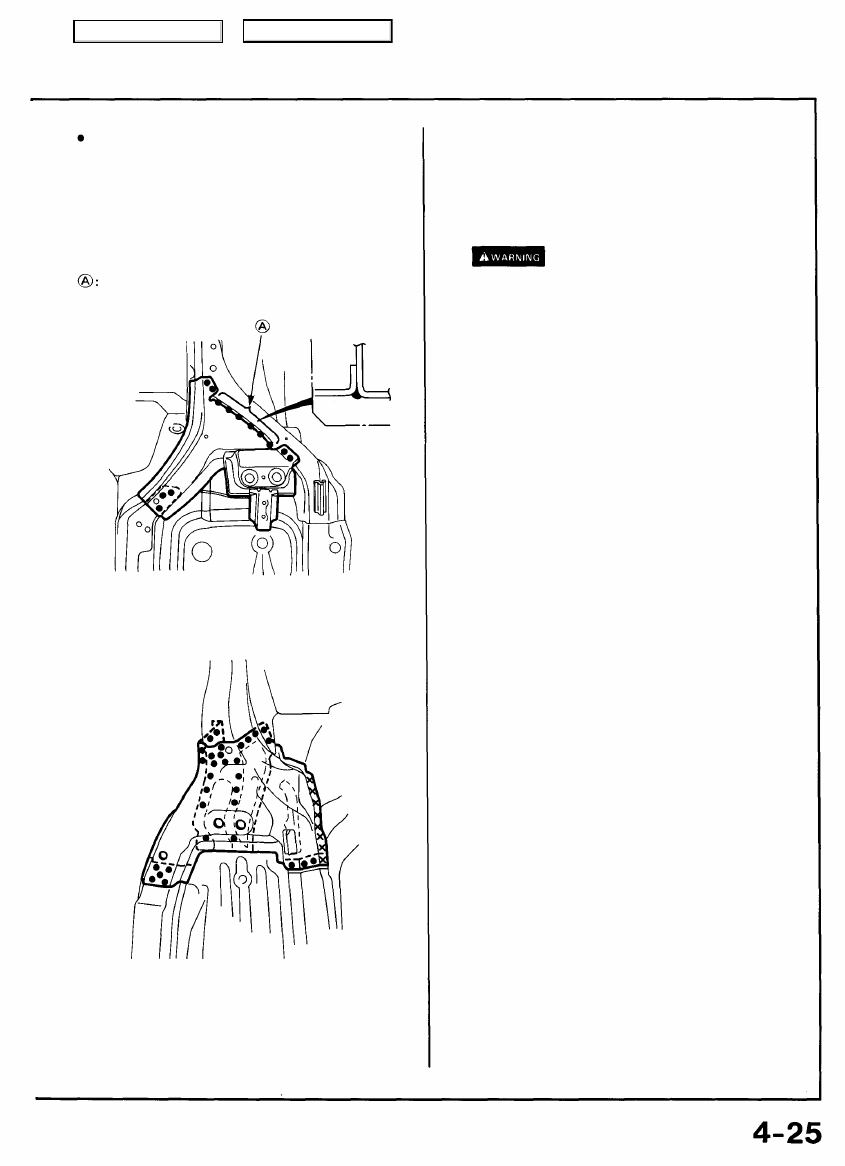

Make 5 mm (0.2 in) holes in the MIG weld holes with

the outrigger or front side extension, and weld the
front side frame, floor frame and inside sill with a MIG
welder.

2.5TL:

6 point of MIG welding the bending angle of a flange.

Welding pitch=30 mm (1.2 in)

3.2TL:

8. Apply the sealer (see

section 5

).

Apply sealer to the mating surface of the lower dash-

board and front floor.

9. Apply the paint.

See Paint Repair section.

• Ventilate when spraying paint. Most paint

contains substances that are harmful if inhaled
or swallowed. Read the paint label before
opening the paint container.

• Avoid contact with skin. Wear an approved

respirator, gloves, eye protection and appropriate
clothing when painting.

• Paint is flammable. Store it in a safe place, and

keep it away from sparks, flames or cigarettes.

10. Apply the undercoat.

Undercoat the front floor, etc, and apply anti-rust agent
to the inside of the front side outrigger and side sill (see

section 7

).

Main Menu

Table of Contents

Front Pillar (Outer Panel)

Description

The front pillar is connected to the roof, windshield, the door hinges, and side sills and is a highly important support. Connection
of the front pillar determines the position of the windshield and front door. Align the front fender, door, and windshield while

the front pillar is loosely mounted, and check the clearances and level differences.

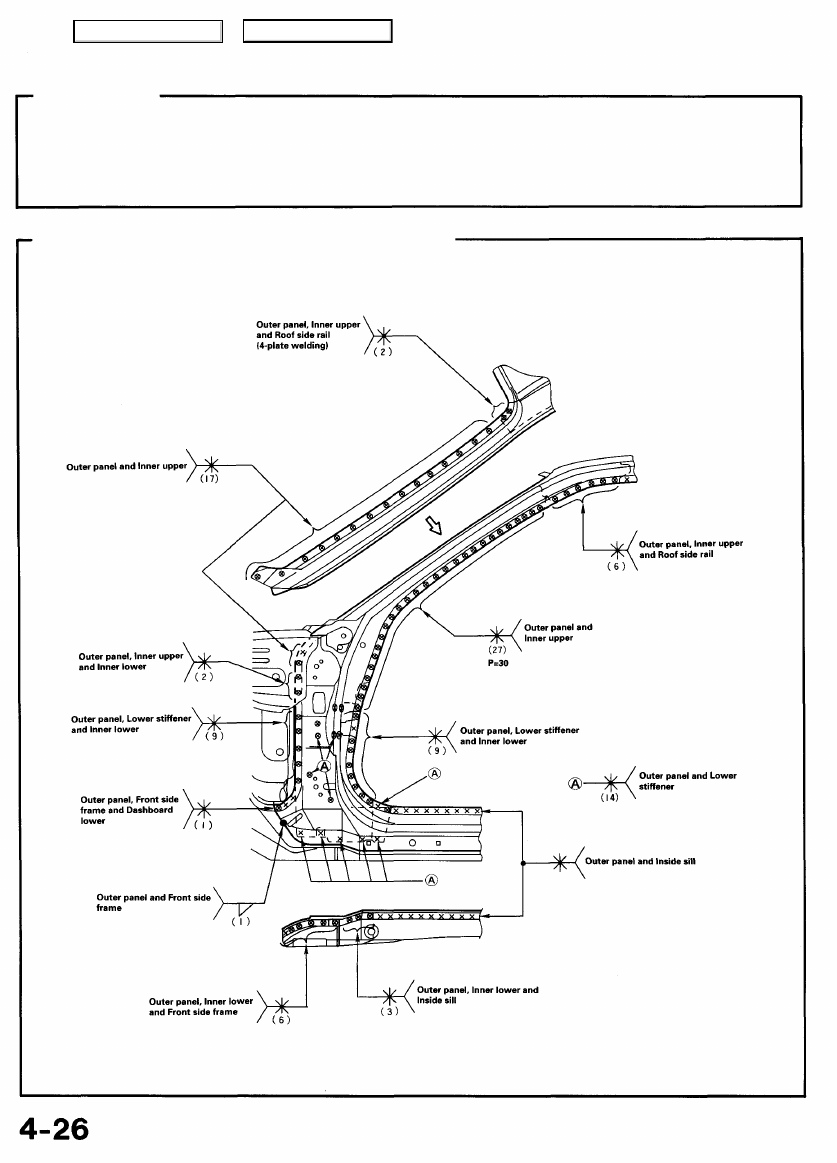

Mass Production Body Welding Diagram
