Acura TL (1995-1998) body repair. Manual - part 6

Front Bulkhead

Replacement

5. Mold the damaged related parts.

• Use a hammer and dolly to mold the damaged areas

of the front wheelhouse front and side frame.

• Even out the welding flanges with a hammer and

dolly.

• Fill all drilled holes by MIG or gas welding.

2.5TL:

FRONT WHEEL-
HOUSE

FRONT SIDE FRAME

3.2TL:

FRONT
WHEEL-

HOUSE

FRONT SIDE
FRAME

6. Set the new front bulkhead.

• Grind both sides of the welding section of the bulk-

head with a sander to remove the undercoat and
expose the steel plate.

 To prevent eye

 wear goggles

or safety glasses whenever sanding, cutting or
grinding.

• Clamp both the right and left sides with the vise-

grips as shown.

NOTE: Apply the spot sealer to the welding surface

when spot welding.

• Check the front bulkhead position using the body

dimensional drawings (see

section 6

).

7. Tack weld the new front bulkhead.

To prevent eye injury and burns

when welding, wear an approved welding helmet,
gloves and safety shoes.

Spot weld the clamped sections.

NOTE: Make sure that the right and left bulkheads are
in line with each other.

8. Measure the front compartment diagonally.

Measure the front compartment diagonally with a track-
ing gauge or convex tool as shown to check it for

twisting or bending.

9. Temporarily assemble the hood, headlight and front

fender, then check the clearances and level differences.

Main Menu

Table of Contents

10. Perform the main welding.

• Spot weld the bulkhead as shown.
• Make 20% to 30% more spot welds than there were

holes drilled.

To prevent eye injury and burns

when

 wear an approved welding helmet,

gloves and safety shoes.

2.5TL:

11. Finish the welds.

Use a hammer and dolly to even out the front wheel-
house and front side frame flanges for a close fit with

the surface of the front

2.5TL:

3.2TL:

12. Apply the undercoat (see

section 7

).

13. Attach the front fender.

 Lower the body.

NOTE: Tighten the wheel nuts to the specified torque.

Torque: 108 N-m (11.0 kgf-m, 79.6 Ibf-ft)

 Apply the paint.

See Paint Repair section.

• Ventilate when spraying paint. Most paint

contains substances that are harmful if inhaled
or swallowed. Read the paint label before

opening the paint container.

• Avoid contact with skin. Wear an approved

respirator, gloves, eye protection and appropriate
clothing when painting.

• Paint is flammable. Store it in a safe place, and

keep it away from sparks, flames or cigarettes.

16. Install the related parts.

 Inspect, check, and make adjustments.

• Adjust the headlight aim.
• Check that the electical components light up and

operate properly.

• Replenish radiator coolant and inspect for leaks.

Main Menu

Table of Contents

Front Wheelhouse/Damper Housing

Description

The front wheelhouse component is constructed as a unit with the front damper housing. Therefore, replacement of the
component affects the front wheel alignment. When assembling it, either use a positioning jig or follow dimensions on the
frame repair chart for positioning. Weld carefully.

Main Menu

Table of Contents

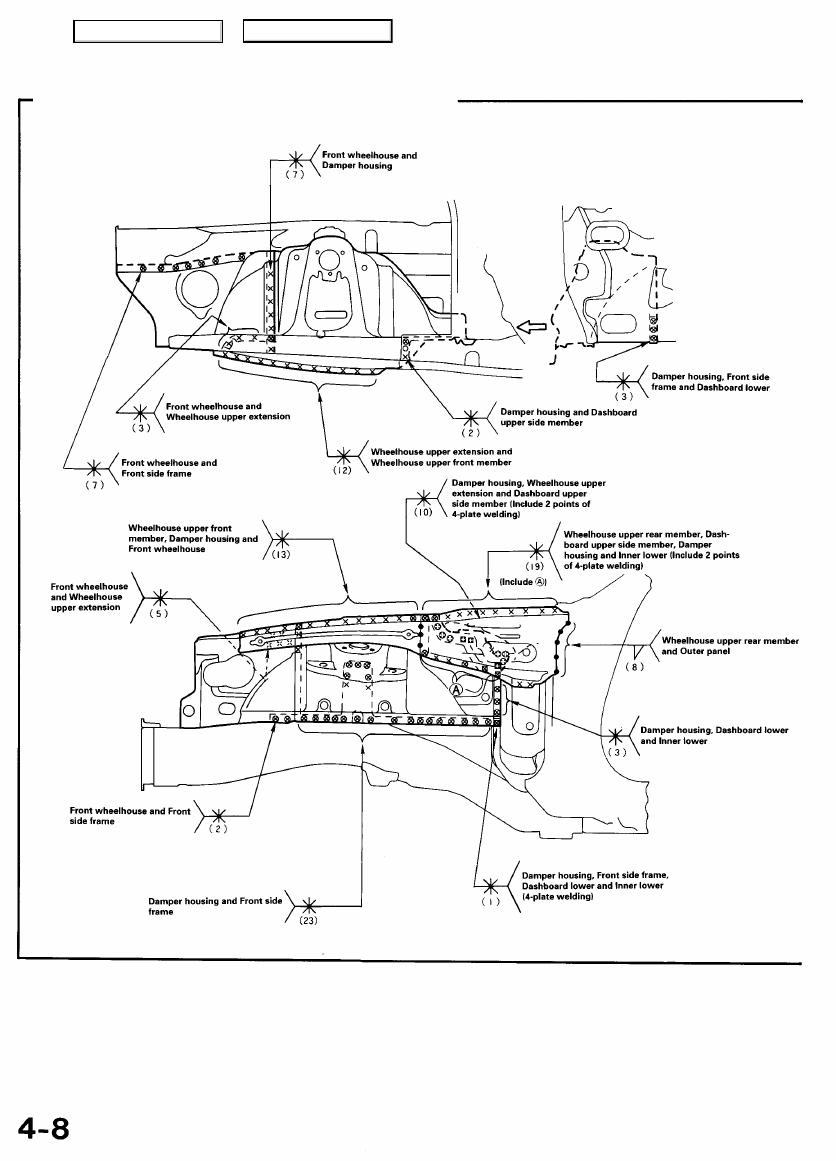

Mass Production Body Welding Diagram

Front Wheelhouse/Damper Housing

2.5TL:
