Acura TL (1995-1998) body repair. Manual - part 5

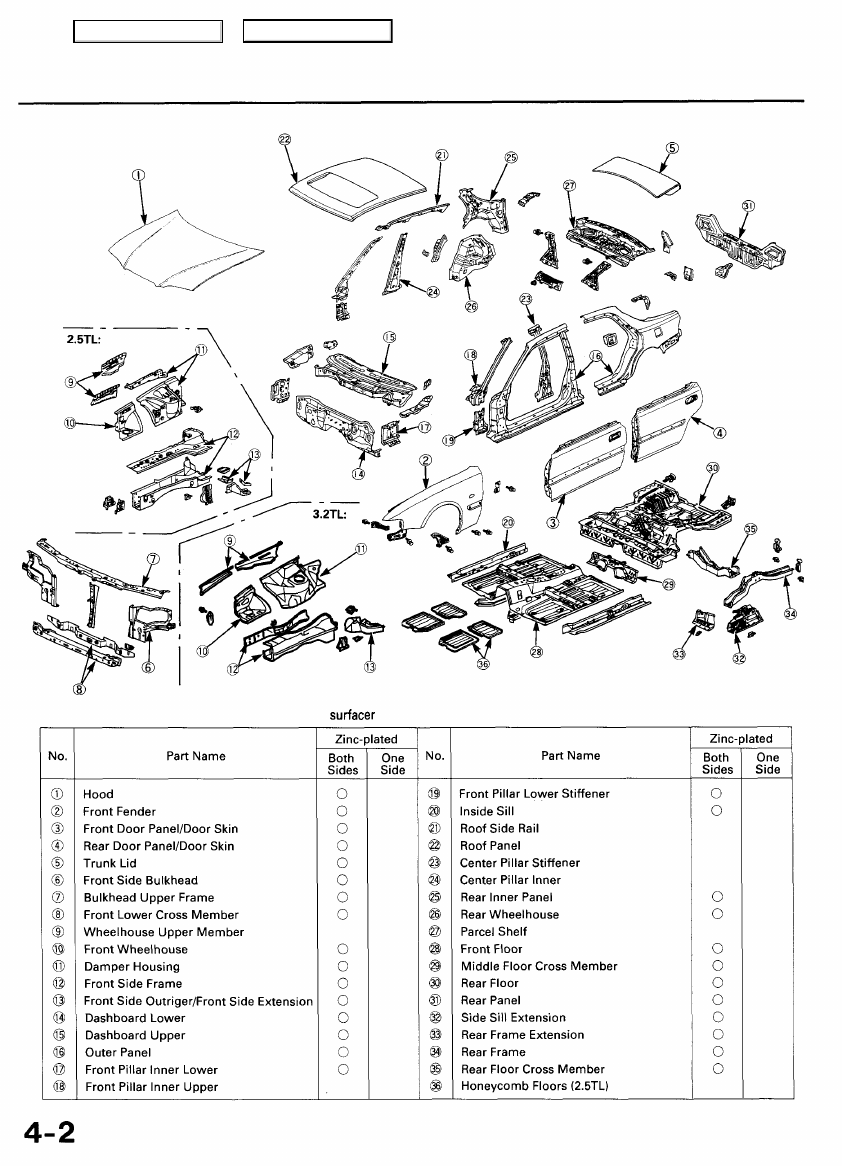

Construction

NOTE: Be sure to use epoxy-based putty and primer

 to make any repairs on paint coats or zinc-plated sheet metal (see page

3-3

).

Main Menu

Table of Contents

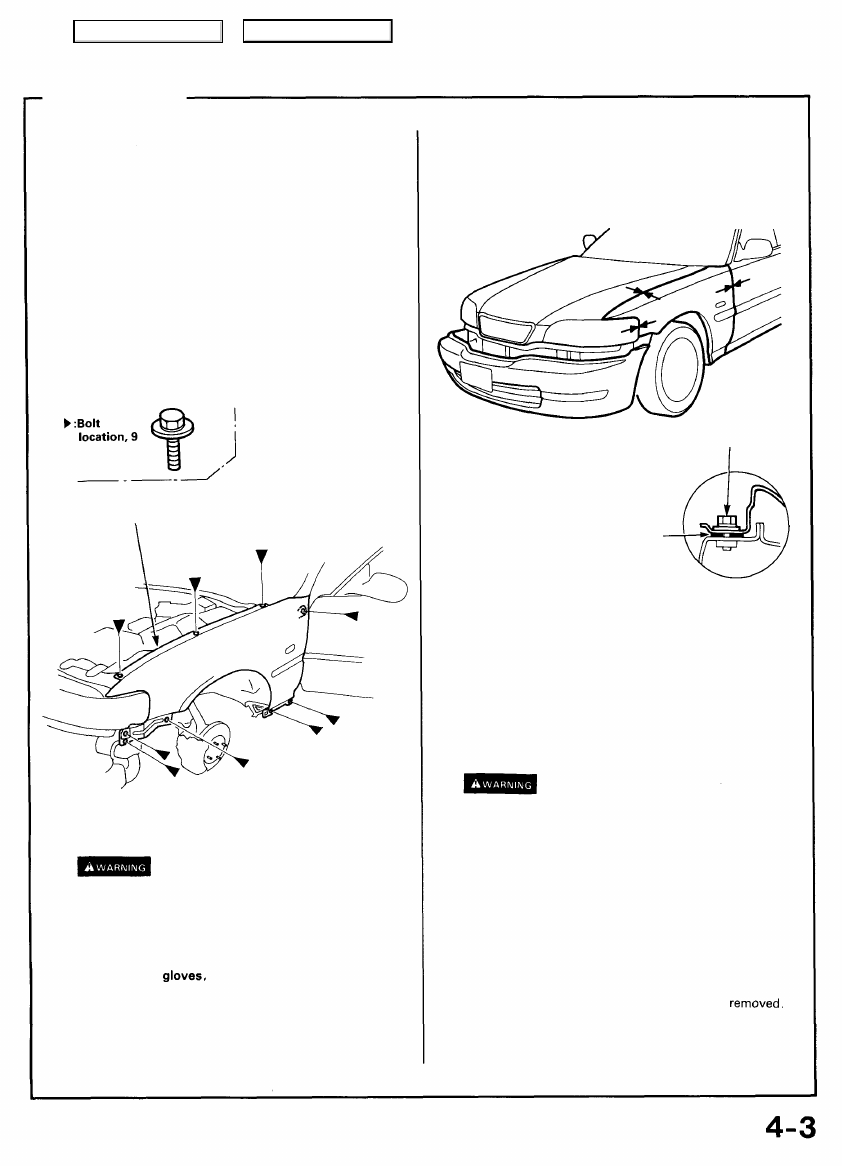

Front Fender

Replacement

NOTE: Check clearance and level differences of the hood,
door panels and front bumper.

1. Remove the related parts.

• Front bumper

• Headlight
• Mud guard

• Side sill panel

• Inner fender

2. Mask parts with tape.

Stick masking tape on the neighboring lower windshield
and the door to protect painted surfaces from damage.

3. Remove the front fender mounting bolts.

FRONT
FENDER

4. Apply paint on the back of the new fender.

See Paint Repair section

• Ventilate when spraying paint. Most paint

contains substances that are harmful if inhaled
or swallowed. Read the paint label before
opening paint container.

• Avoid contact with skin. Wear an approved

respirator,

 eye protection and appropriate

clothing when painting.

• Paint is flammable. Store it in a safe place, and

keep it away from sparks, flames or cigarettes.

NOTE: Apply paint to lower section of front pillar also.

5. Set the front fender.

Fasten to the front wheelhouse at two spots with bolts.
Close the hood and check the front and rear clearances,

door clearance and level differences.

MOUNTING

BOLT

NOTE: Apply the mastic sealer

to the mounting positions of the
front fender.

MASTIC
SEALER

6. After checking the mounting position, tighten all

bolts fully.

7. Apply the undercoat (see

section 7

).

Apply an undercoat to the inside of the front fender and

upper face of the front wheelhouse.

8. Apply the paint.

See Paint Repair section.

• Ventilate when spraying paint. Most paint

contains substances that are harmful if inhaled
or swallowed. Read the paint label before
opening the paint container.

• Avoid contact with skin. Wear an approved

respirator, gloves, eye protection and appropriate
clothing when painting.

• Paint is flammable. Store it in a safe place, and

keep it away from sparks, flames or cigarettes.

9. Install the related parts.

Install in the reverse order in which they were

10. Check and adjust.

• Check wiring connections.
• Adjust the headlight aim.

Main Menu

Table of Contents

Front Bulkhead

Description

The front bulkhead is joined to the front wheelhouse and front side frame. It forms the base for the headlights and other parts and

maintains the rigidity of the front section of the body. Pay particular attention to twists and parallelism and check mounting of
related parts when welding.

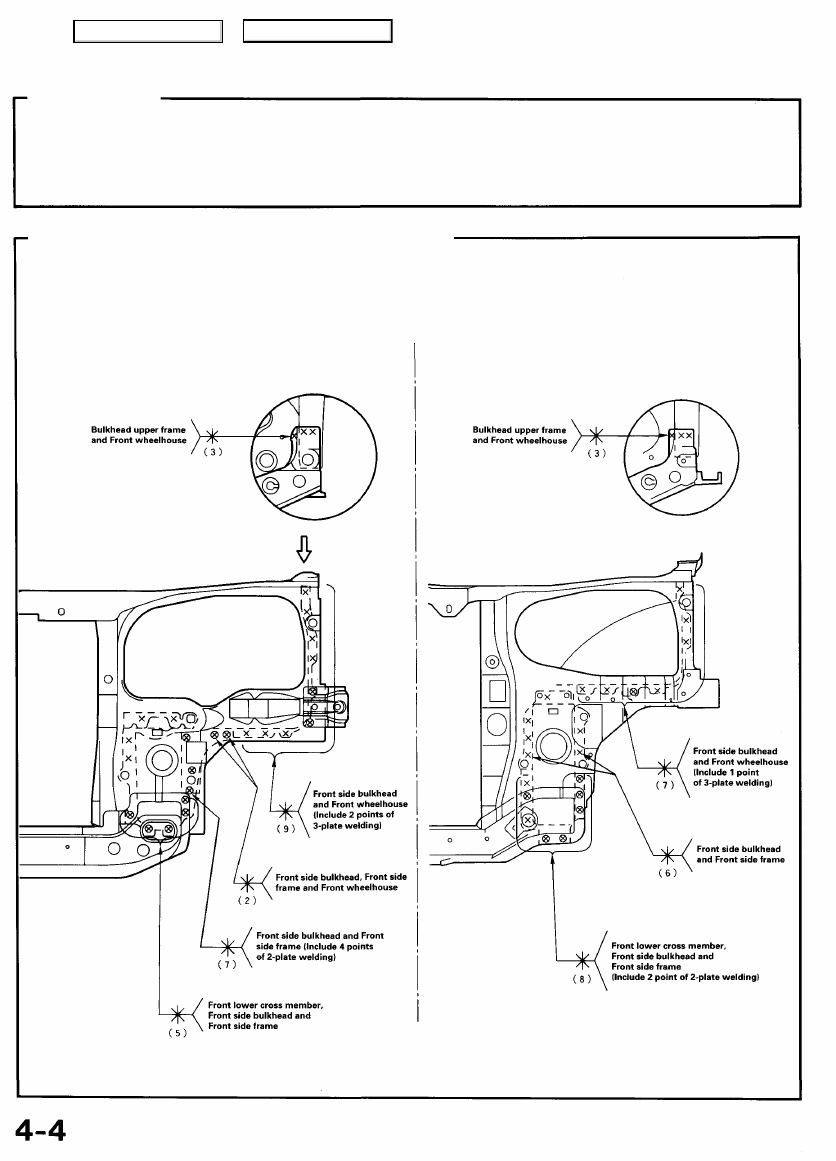

Mass Production Body Welding Diagram

2.5TL:

3.2TL:

Main Menu

Table of Contents

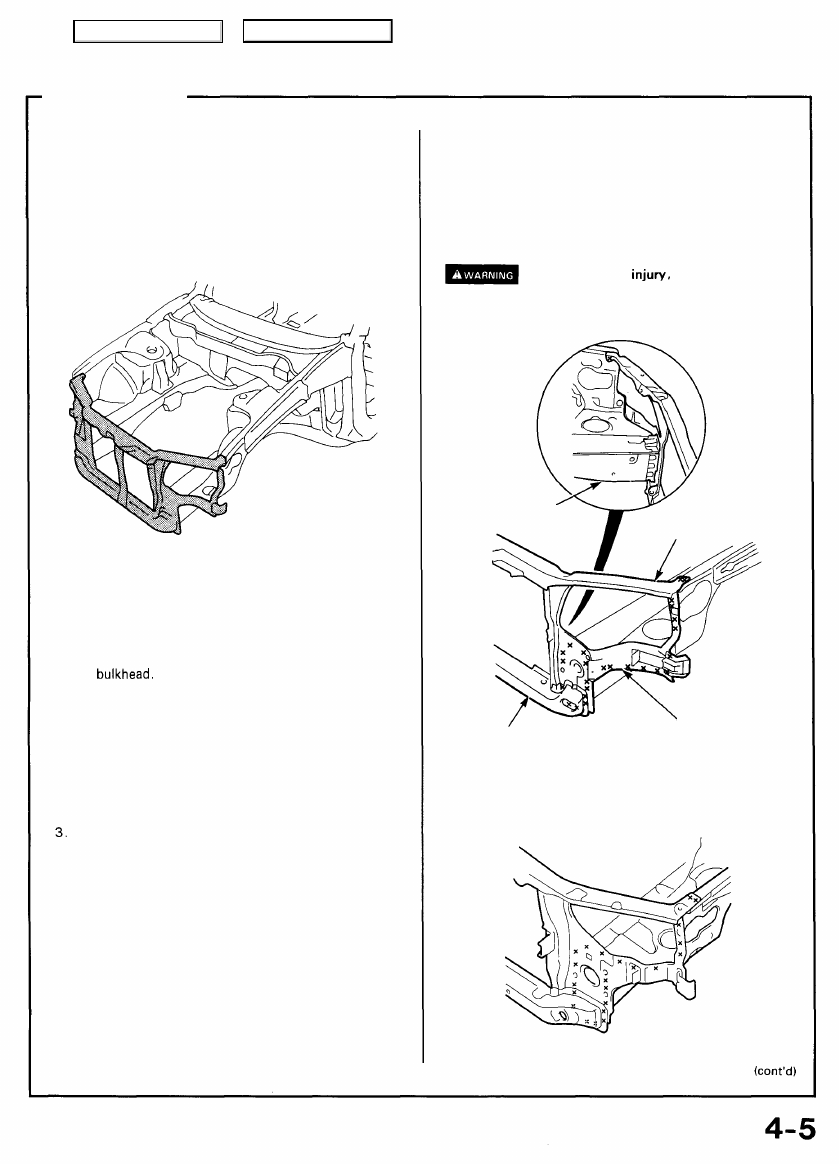

Replacement

1. Remove the related parts.

• Front bumper
• Hood
• Right and left headlights
• Right and left front fenders

• Radiator, condenser
• Hood latch

2. Roughly pull out and straighten the damaged area.

• Check the damage to the front wheelhouse and

front side frame before removing the front bulkhead.

Use the frame staightener to roughly pull out and
repair the damaged bulkhead before removing the

NOTE: Check the fit of the door, taking care not to pull

the damaged area out more than necessary.

• Use the horizontal pinch weld clamps and attach the

car to the frame straightener at the clamping points
securely.

 Keep the body level.

Jack up the body, and place safety stands at the four
designated places of the side sills.

NOTE: Refer to the Acura 2.5TL/Acura 3.2TL Service
Manuals for safety stand location points.

4. Cut and pry off the front bulkhead.

• Center punch around the spot weld imprints.
• Use the special spot cutter to drill holes at the spot

weld nuggets on the front wheelhouse and front side
frame.

NOTE: When drilling holes be careful not to drill down

to the front wheelhouse or front side frame themselves.

• Cut off the bulkhead with an air chisel, leaving the

welding flanges intact.

• Level and finish the burrs from the pried off spot

welds with a disc sander.

To prevent eye

 wear goggles

or safety glass whenever sanding, cutting or
grinding.

2.5TL:

FRONT SIDE
FRAME

BULKHEAD UPPER
FRAME

FRONT LOWER
CROSS MEMBER

FRONT SIDE
BULKHEAD

3.2TL:
