Acura RSX Honda Integra. Manual - part 442

０１

０１

Ｓ６Ｍ６Ａ２２Ｊ３２３０００３９８５１ＦＨＡＴ１３

０１

０２

Ｓ６Ｍ６Ａ００Ｊ３２３０００１６３０１ＦＨＡＴ１０

With Moonroof

Spotlight:

8 W x 2

Ceiling Light: 8 W

22-107

22-107

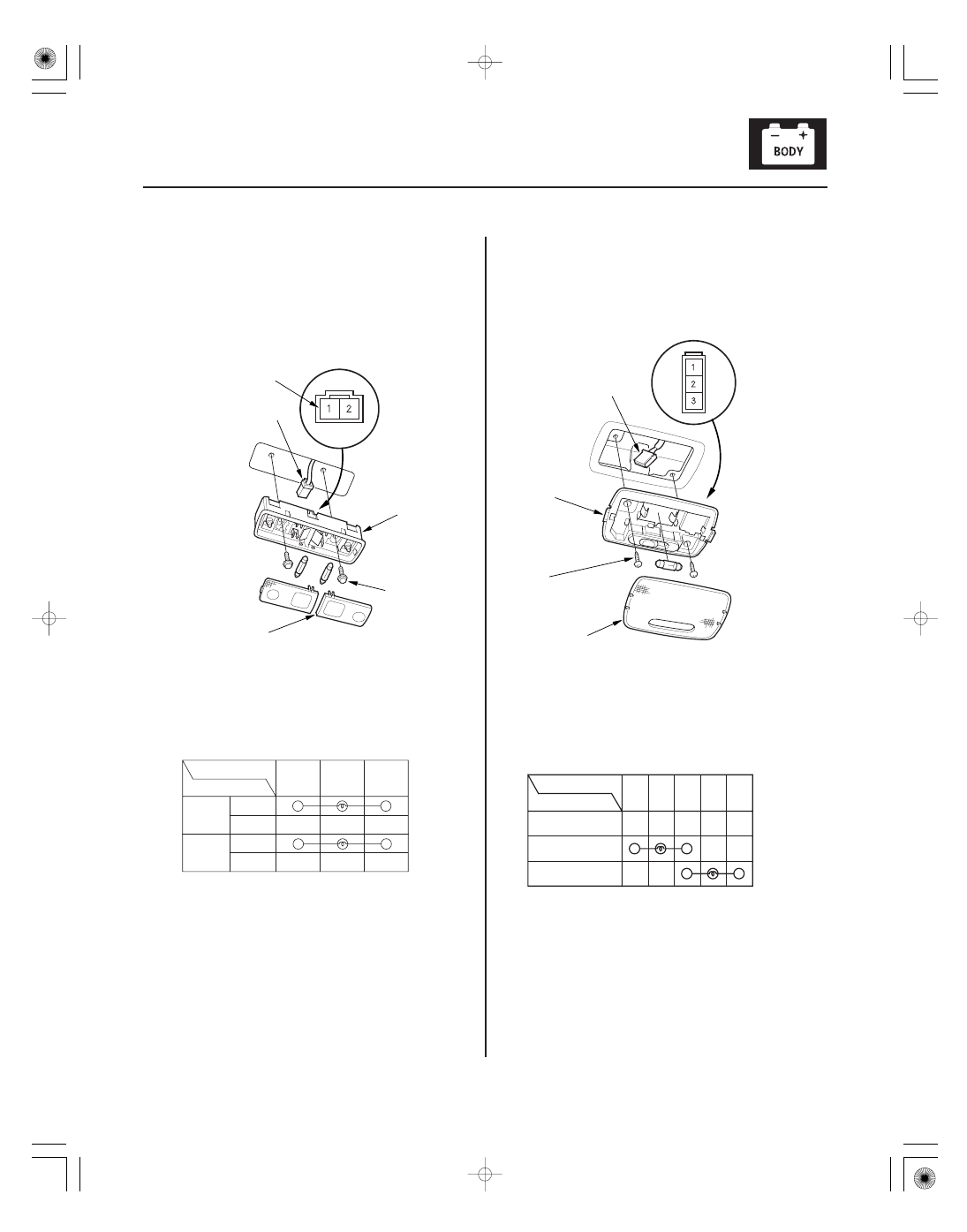

Spotlight Test/Replacement

Ceiling Light Test/Replacement

B

C

A

5 x 1.0 mm

B

C

5 x 1.0 mm

A

Terminal

Position

OFF

3

ON

MIDDLE

1

2

Terminal

Position

OFF

2

ON

LEFT

RIGHT

OFF

ON

1 or
Body
ground

1. Turn the light switch OFF.

2. Carefully pry off the lenses (A) with a small

screwdriver.

3. Remove the two mounting screws.

4. Disconnect the 2P connector (B) from the housing

(C).

5. Check for continuity between the terminals in each

switch position according to the table.

6. If the continuity check is not as specified, check the

bulb(s). If the bulb is OK, replace the housing.

1. Turn the light switch OFF.

2. Carefully pry off the lens (A) with a small

screwdriver.

3. Remove the two mounting screws.

4. Disconnect the 3P connector (B) from the housing

(C).

5. Check for continuity between the terminals in each

switch position according to the table.

6. If the continuity check is not as specified, check the

bulb(s). If the bulb is OK, replace the housing.

Not used

05/06/27 18:04:06 61S6M040_220_0108

＋

−

０１

Ｓ６Ｍ６Ａ００Ｊ３２３１６８１６１５１ＦＨＡＴ００

０１

Ｓ６Ｍ６Ａ００Ｊ３２３１６８３０９３０ＦＥＡＴ００

＋

−

Cargo Area Light: 5 W

22-108

22-108

Interior Lights

Cargo Area Light Test/Replacement

Hatch Latch Switch Test

A

B

C

(

)

(

)

A

B

1. Open the hatch.

2. Carefully pry out the cargo area light (A).

3. Disconnect the 2P connector (B) from the light.

4. Check for continuity between the No. 1 (

) and

No. 2 (

) terminals. There should be continuity.

5. If there is no continuity, check the bulb (C). If the

bulb is OK, replace the cargo area light.

1. Open the hatch.

2. Remove the hatch trim panel (see page 20-54).

3. Disconnect the 2P connector (A) from the hatch

latch (B).

4. Check for continuity between the No. 1 and No. 2

terminals.

• There should be continuity with the hatch open.
• There should be no continuity with the hatch

closed.

5. If the continuity check is not as specified, replace

the switch.

Terminal side
of male
terminals

05/06/27 18:04:07 61S6M040_220_0109

０１

Ｓ６Ｍ６Ａ００Ｊ３２３０００１４５６１ＫＢＡＴ００

０１

Ｓ６Ｍ６Ａ００Ｊ３２３０００３０１１１ＦＨＡＴ００

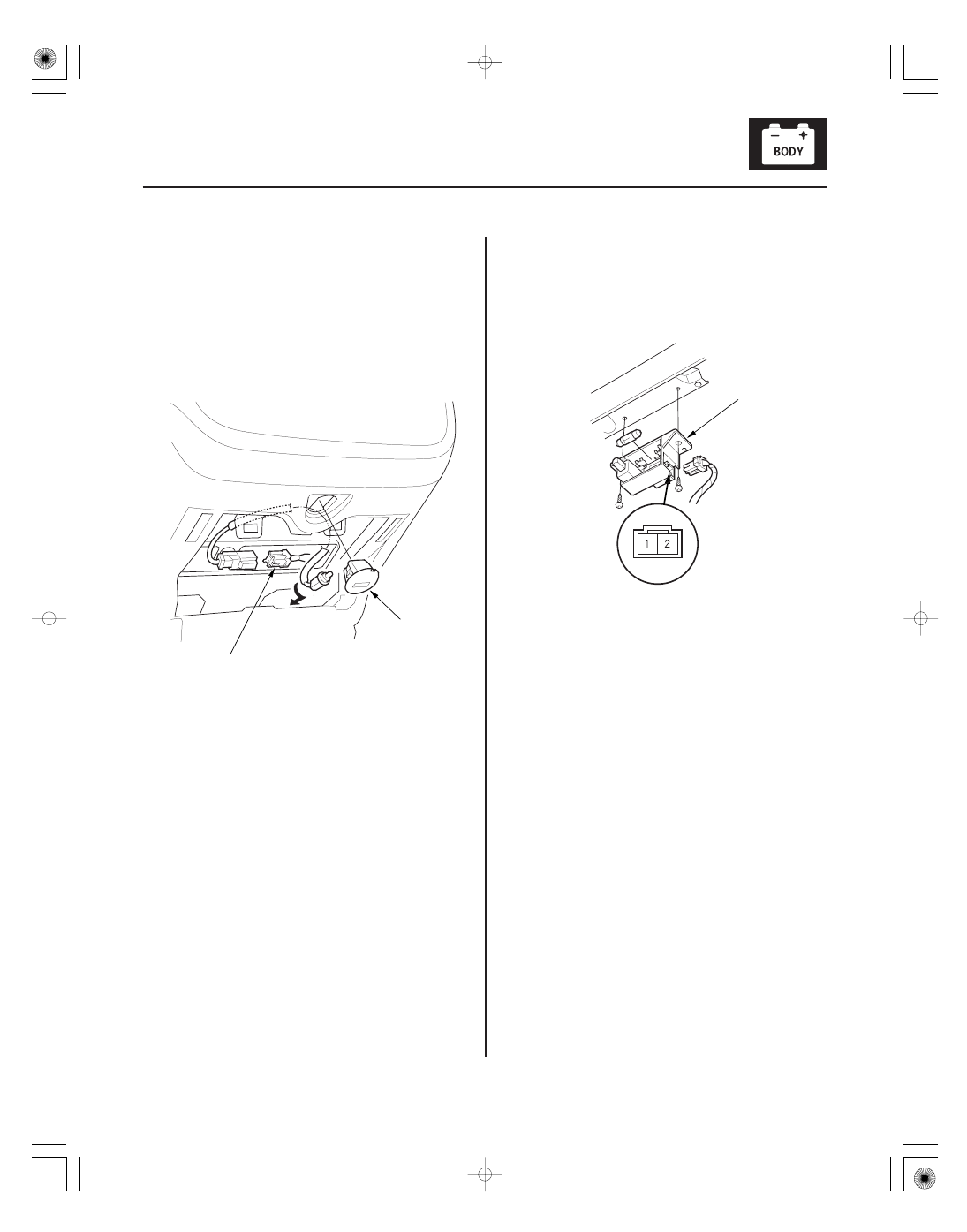

Beverage Holder Light:

1.4 W

Glove Box Light:

3.4 W

22-109

22-109

Beverage Holder Light Replacement

Glove Box Light Test/Replacement

B

A

A

1. Remove the dashboard center lower cover

(see page 20-65).

2. Remove the audio unit (see page 22-118).

3. Disconnect the 2P connector (A) from the beverage

holder light (B), then remove the beverage holder
light from the dashboard.

4. Install in the reverse order of removal.

1. Open the glove box.

2. Disconnect the 2P connector from the glove box

light (A).

3. Check for continuity between the No. 1 and No. 2

terminals.

• There should be continuity with the switch

released.

• There should be no continuity with the switch

pushed.

4. If the continuity check is not as specified, replace

the glove box light.

05/06/27 18:04:07 61S6M040_220_0110

＊０１

Ｓ６Ｍ６Ａ００Ｊ１０３００００００００ＤＡＡＴ００

22-110

Audio System

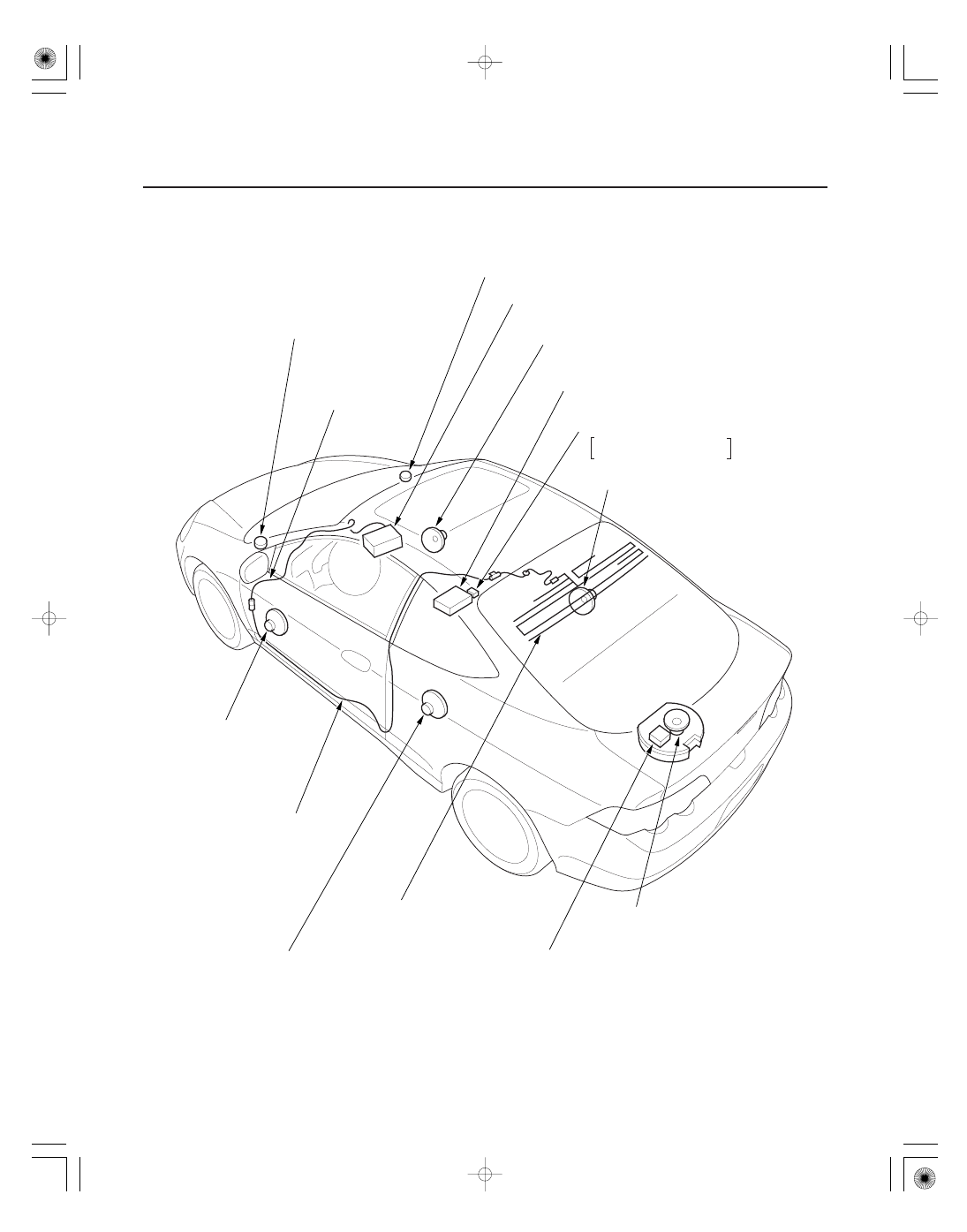

Component Location Index

LEFT TWEETER

ANTENNA SUBLEAD

RIGHT TWEETER

AUDIO UNIT

PASSENGER’S
DOOR SPEAKER

FRONT STEREO AMPLIFIER

RIGHT REAR SPEAKER

*

*

DRIVER’S DOOR SPEAKER

ANTENNA LEAD

LEFT REAR SPEAKER

WINDOW ANTENNA

WOOFER

*

REAR STEREO AMPLIFIER

*

REAR STEREO AMPLIFIER RELAY

Replacement,

page 22-121

Replacement, page 22-121

Removal, page 22-118
Connector Terminals, page 22-114

Replacement, page 22-120

Replacement, page 22-122
Connector Terminals, page 22-116

Replacement, page 22-121

Replacement, page 22-120

Replacement, page 22-121

Test, page 22-124
Repair, page 22-124

Replacement, page 22-123

Replacement, page 22-123
Connector Terminals, page 22-117

Wire colors: BLU/RED, BLK,
WHT and BRN

Test, page 22-62

*: With BOSE sound system

05/06/27 18:04:10 61S6M040_220_0111
