ЭЛЕКТРОВОЗ ВЛ-11. ПЕРЕКЛЮЧАТЕЛЬ ВЕНТИЛЯТОРОВ ТИПА ПВ-048 И ПВ-021





(обозначение в схеме ПкВ)



Переключатели вентиляторов служат для переключения двигателей мотор-вентиляторов с низкой на высокую скорость.



Основные тех. данные:

Номинальный ток, А                                                              35

Нажатие главных контактов, кг                                            2-4

Нажатие вспомогательных контактов, кг                            1-2,5





Основные элементы: каркас (4, 5, 6), контактная система (1, 2, 3, 7) и электропневматический привод (8, 9, 10)

Каркас. Каркас 4 сварен из полосовой стали.

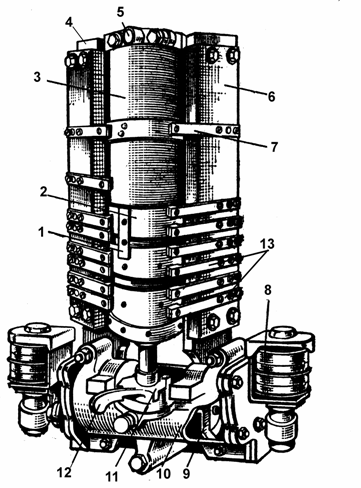

Рисунок 44    Переключатель вентиляторов ПВ-048.



Контактная система. Контактный барабан 3 и две изоляционные стойки 6 с неподвижными главными 7 и вспомогательными контактами 13. Контактный барабан 3 представляет из себя бумажно-бакелитовый цилиндр с медными 1 и фибровыми сегментами. Барабан внутри имеет вал. Верхний конец вала имеет подшипник 5, закрепленный на каркасе, а нижний - имеет подшипник 11 закрепленный на цилиндре. На этот конец вала на­сажен мотыль 12, выступ которого заходит в паз штока, соединяющего поршни привода. Второй конец мотыля выходит из цилиндра наружу и служит для ручного поворота вала.



Изоляционные стойки закреплены на каркасе. На них закреплены главные 7 и вспомогательные контакты 13, представляющие из себя контактные пальцы. Пять верхних пальцев являются главными контактами и включены в си­ловую цепь двигателей вентиляторов, остальные – вспомогательными (блокировочными) и включены в цепи управле­ния.



Привод. Цилиндр 10, два поршня 9 с кожаными манжетами и жестко связанные штоком, два вентиля 8 включающего типа. На штоке закреплен палец, который входит в зацепление с мотылем вала контактного барабана.



Контактный барабан ПкВ имеет два положения.

первое: В – высокая скорость (напряжение на коллекторе двигателя мотор-вентилятора 3000 В, мотыль контактного барабана направлен на кабину, на рисунке 44 - в положении «высокая скорость»)

второе – низкая скорость (напряжение на коллекторе двигателя мотор-вентилятора 1500В, мотыль направлен на ма­шинное отделение).



Обозначение е схеме. За нормальное положение в схеме принято положение «В» - высокая скорость, поэто­му силовые и блокировочные контакты этого положения в схеме изображаются замкнутыми.
