Lotus Eleven/Elise/Exige. Manual - part 99

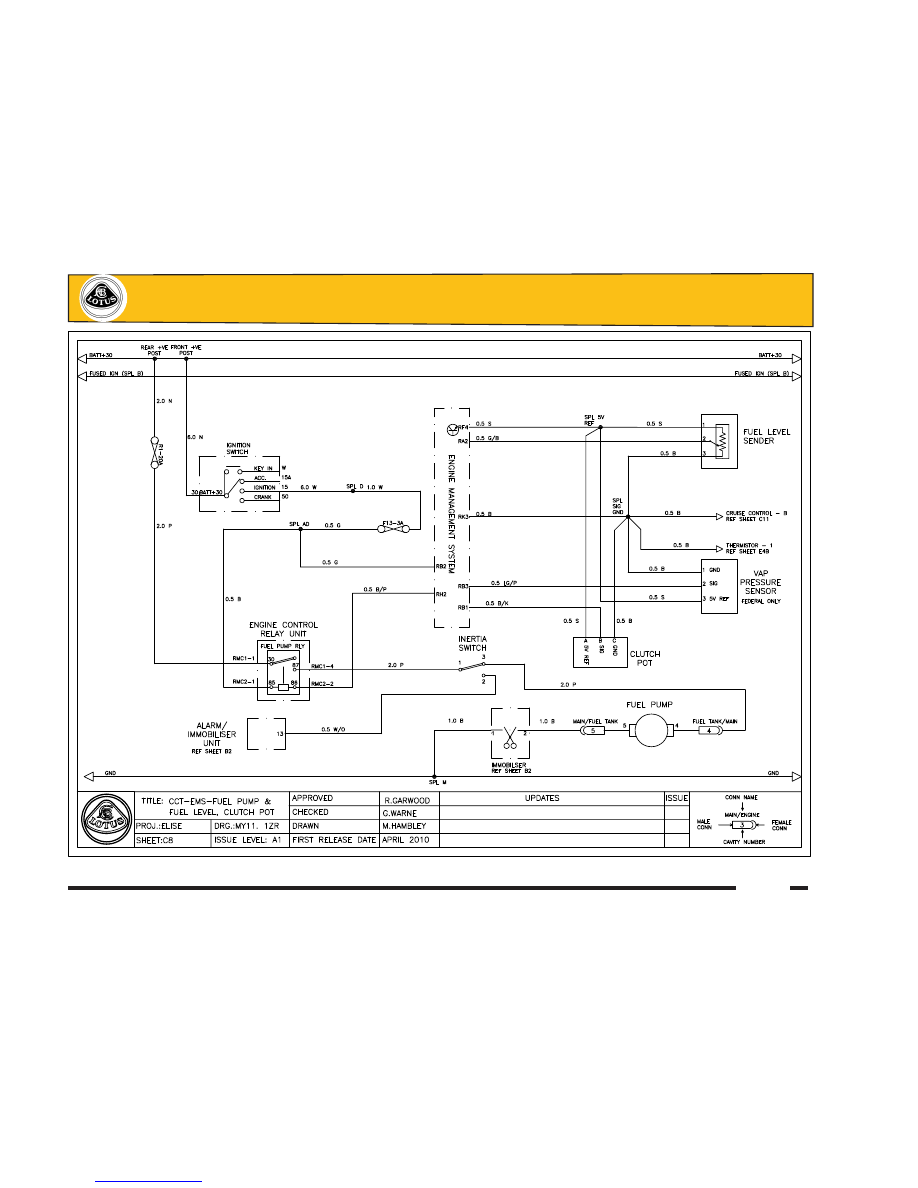

Page 19

           Lotus Service Notes - 2011MY Elise Circuit Diagrams - All Markets  Section MP.14e

                                                           1ZR  Powertrain

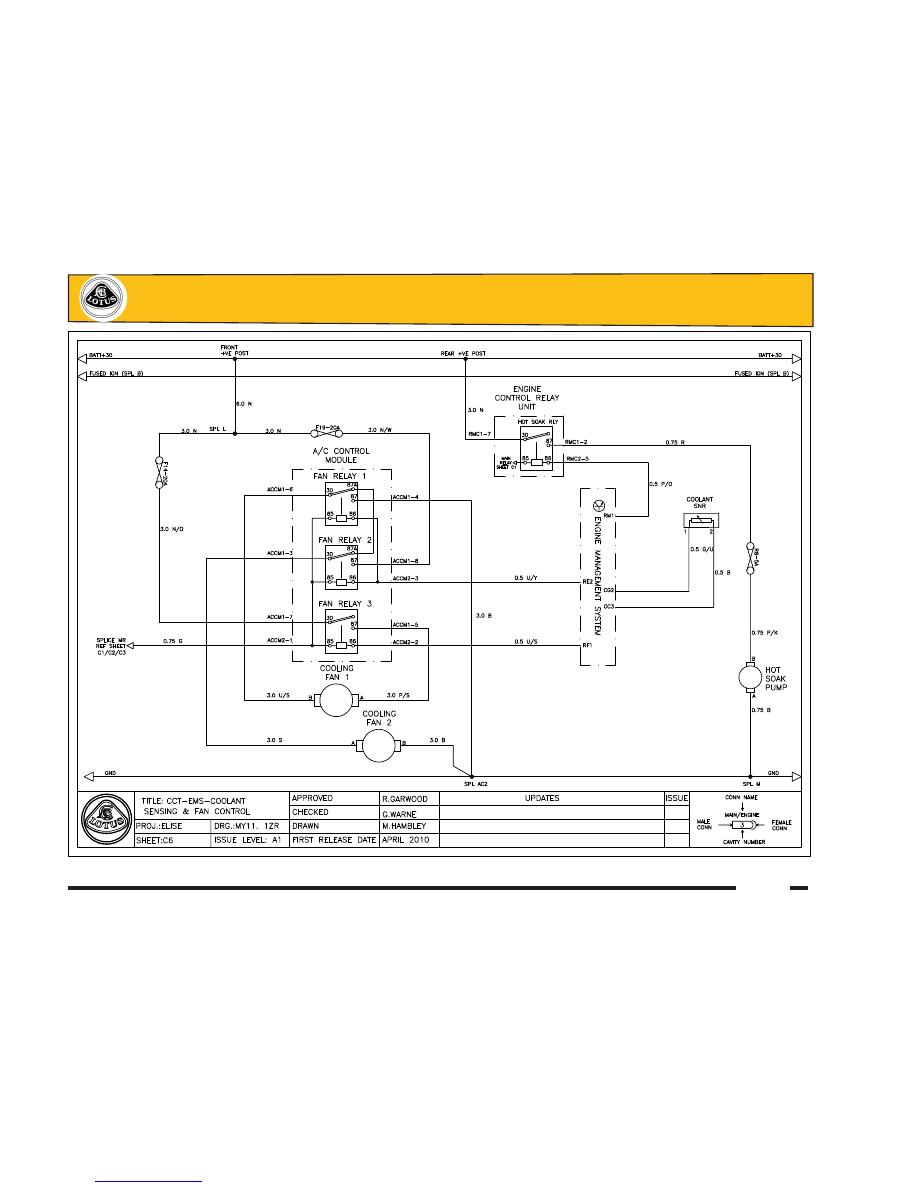

Page 20

           Lotus Service Notes - 2011MY Elise Circuit Diagrams - All Markets  Section MP.14e

                                                           1ZR  Powertrain

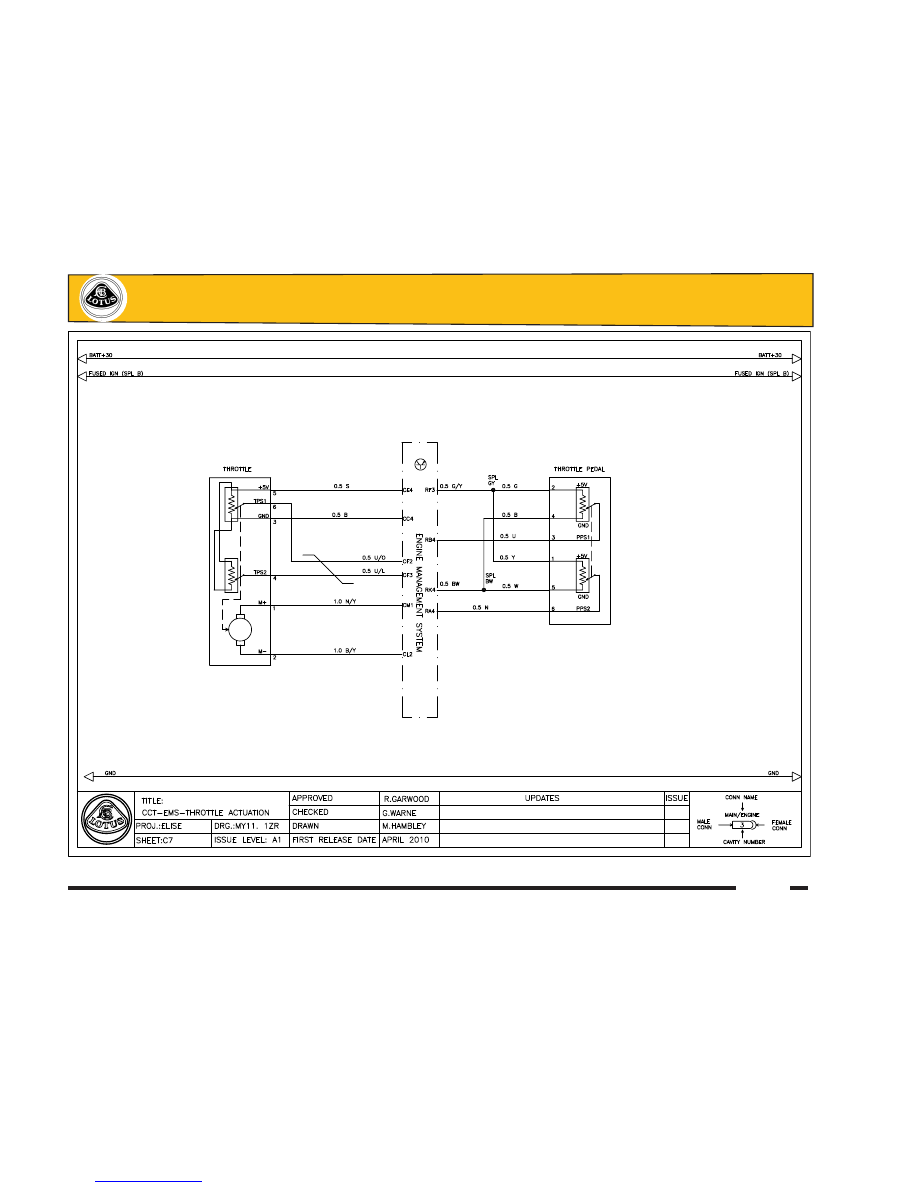

Page 21

           Lotus Service Notes - 2011MY Elise Circuit Diagrams - All Markets  Section MP.14e

                                                           1ZR  Powertrain

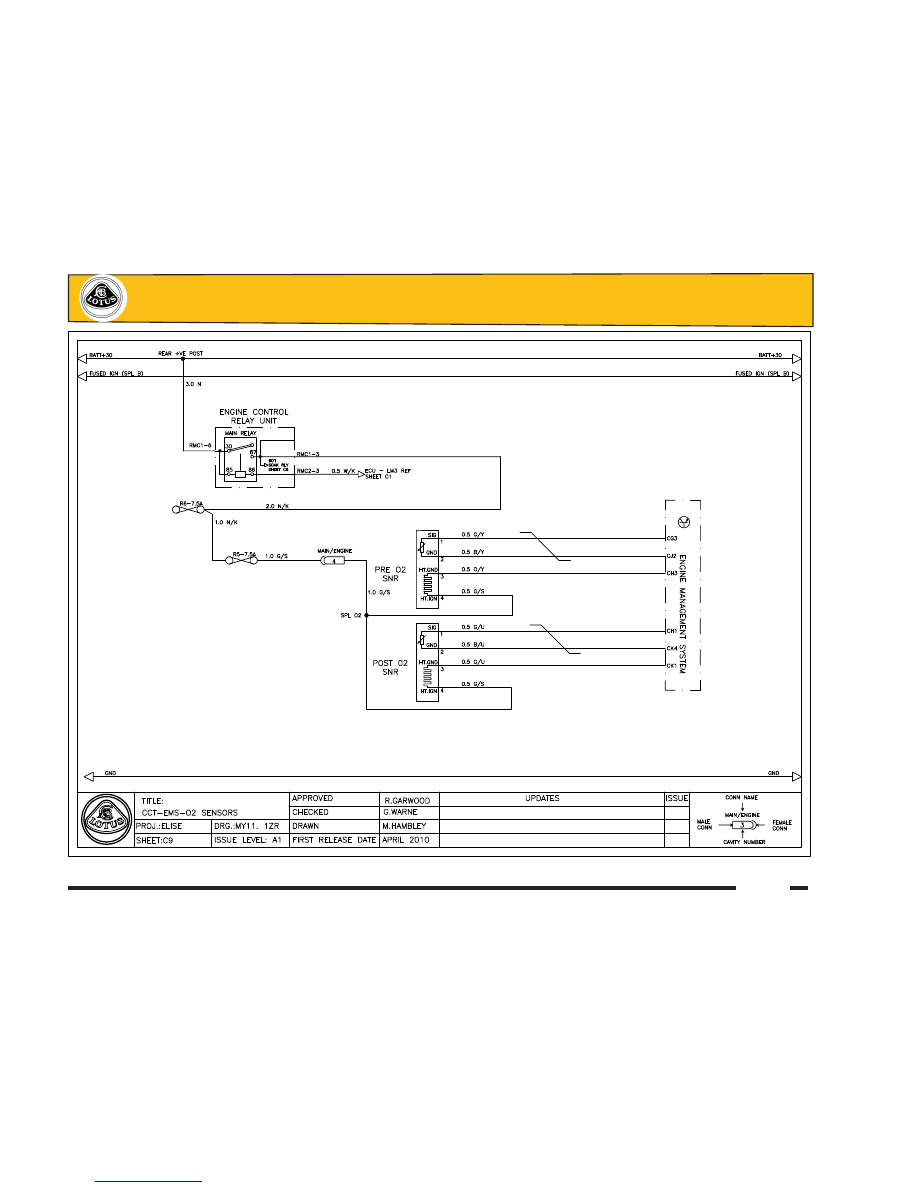

Page 22

           Lotus Service Notes - 2011MY Elise Circuit Diagrams - All Markets  Section MP.14e

                                                           1ZR  Powertrain
