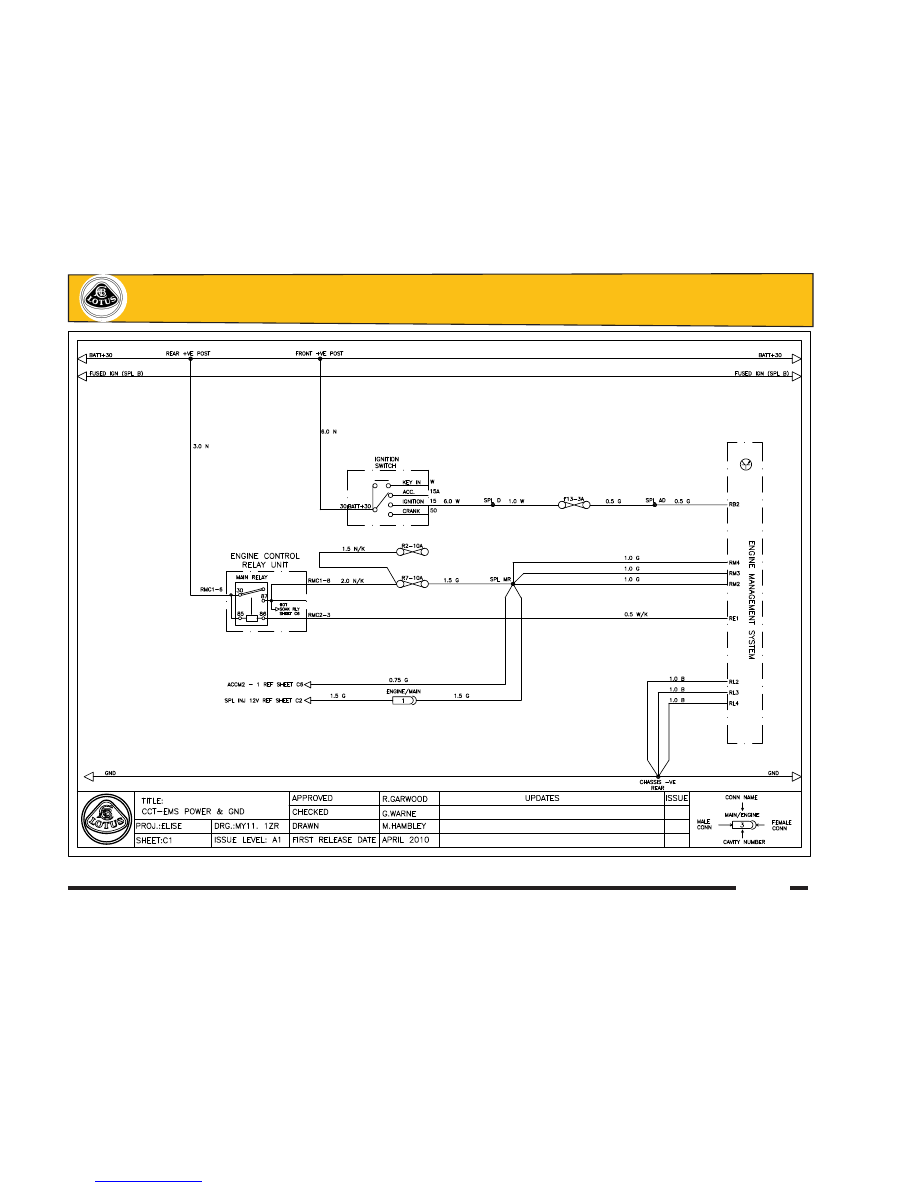

           Lotus Service Notes - 2011MY Elise Circuit Diagrams - All Markets  Section MP.14e

                                                           1ZR  Powertrain





Page 12

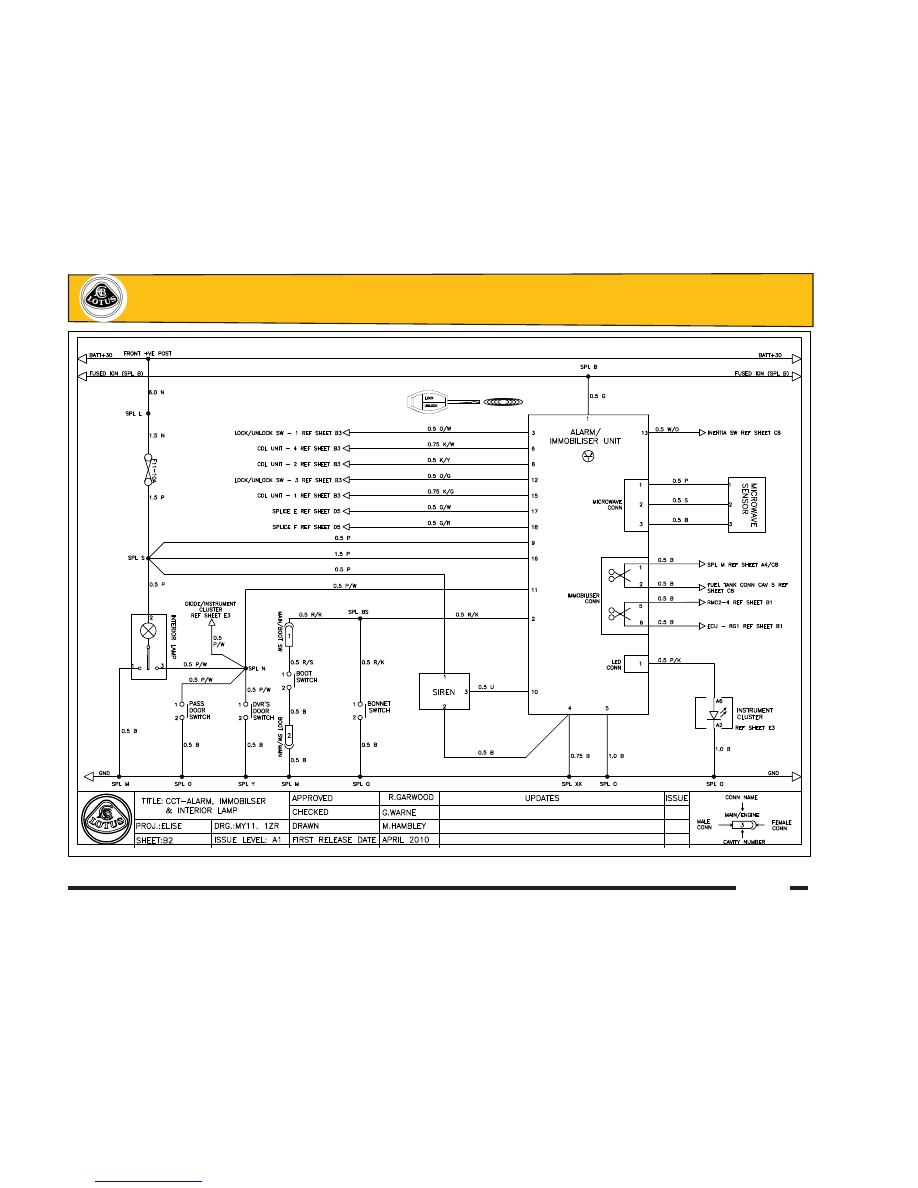

           Lotus Service Notes - 2011MY Elise Circuit Diagrams - All Markets  Section MP.14e

                                                           1ZR  Powertrain





Page 13

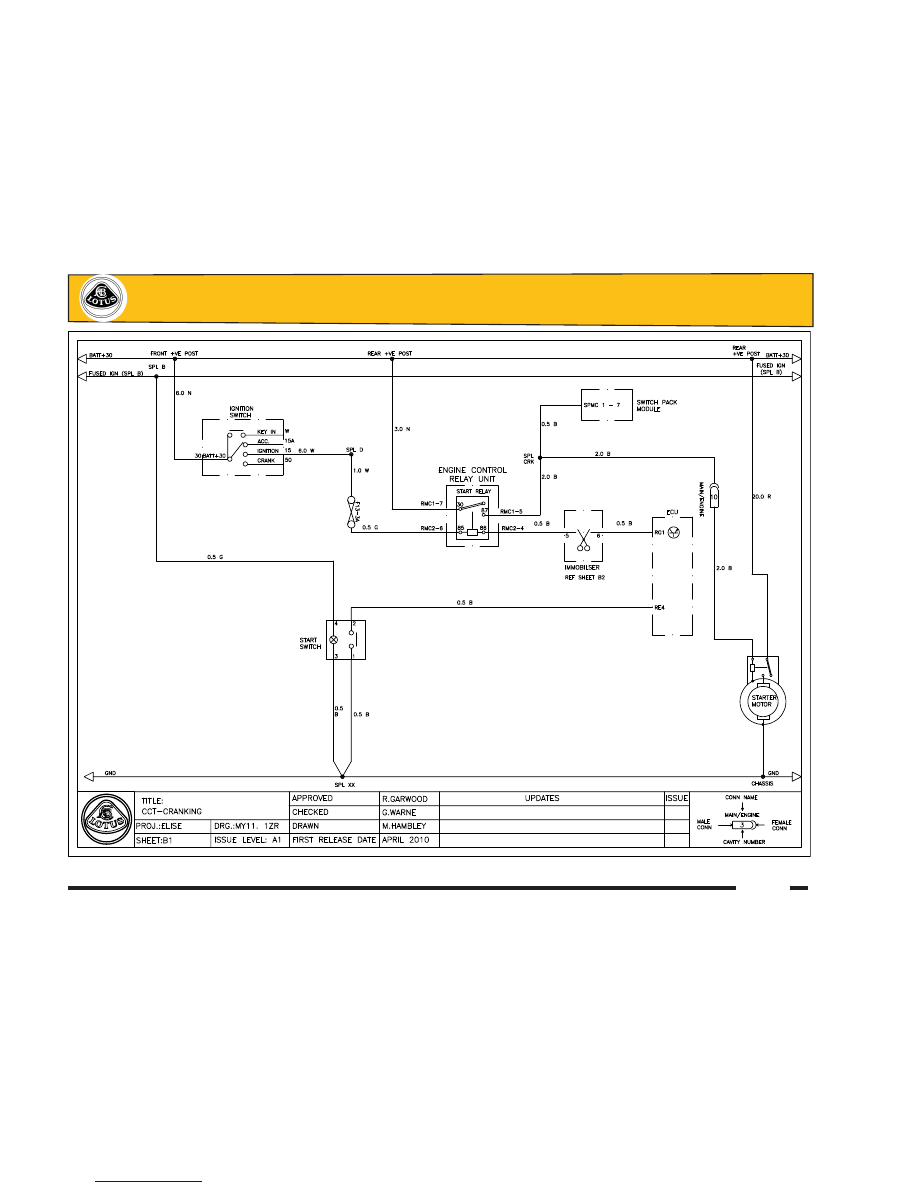

           Lotus Service Notes - 2011MY Elise Circuit Diagrams - All Markets  Section MP.14e

                                                           1ZR  Powertrain





Page 14

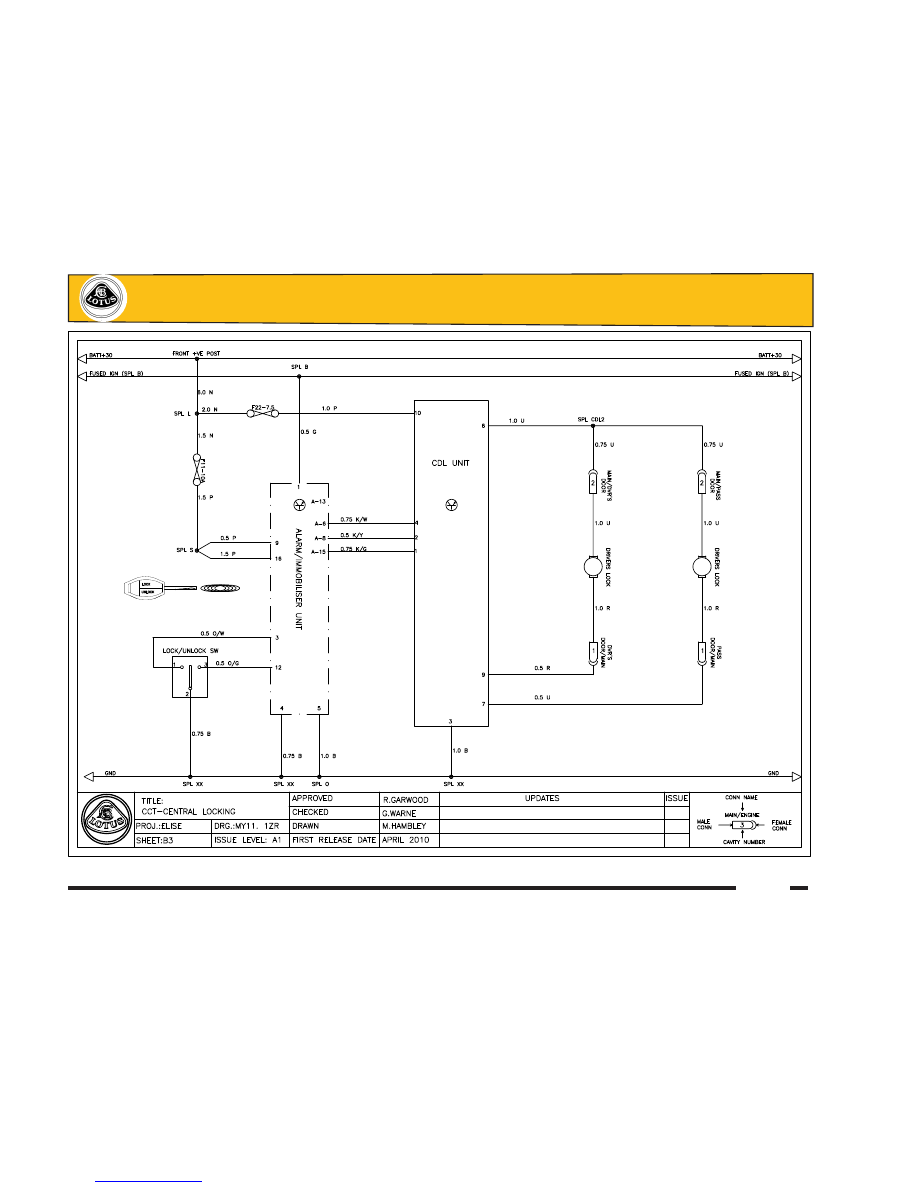

           Lotus Service Notes - 2011MY Elise Circuit Diagrams - All Markets  Section MP.14e

                                                           1ZR  Powertrain
