Lotus Eleven/Elise/Exige. Manual - part 100









Page 23

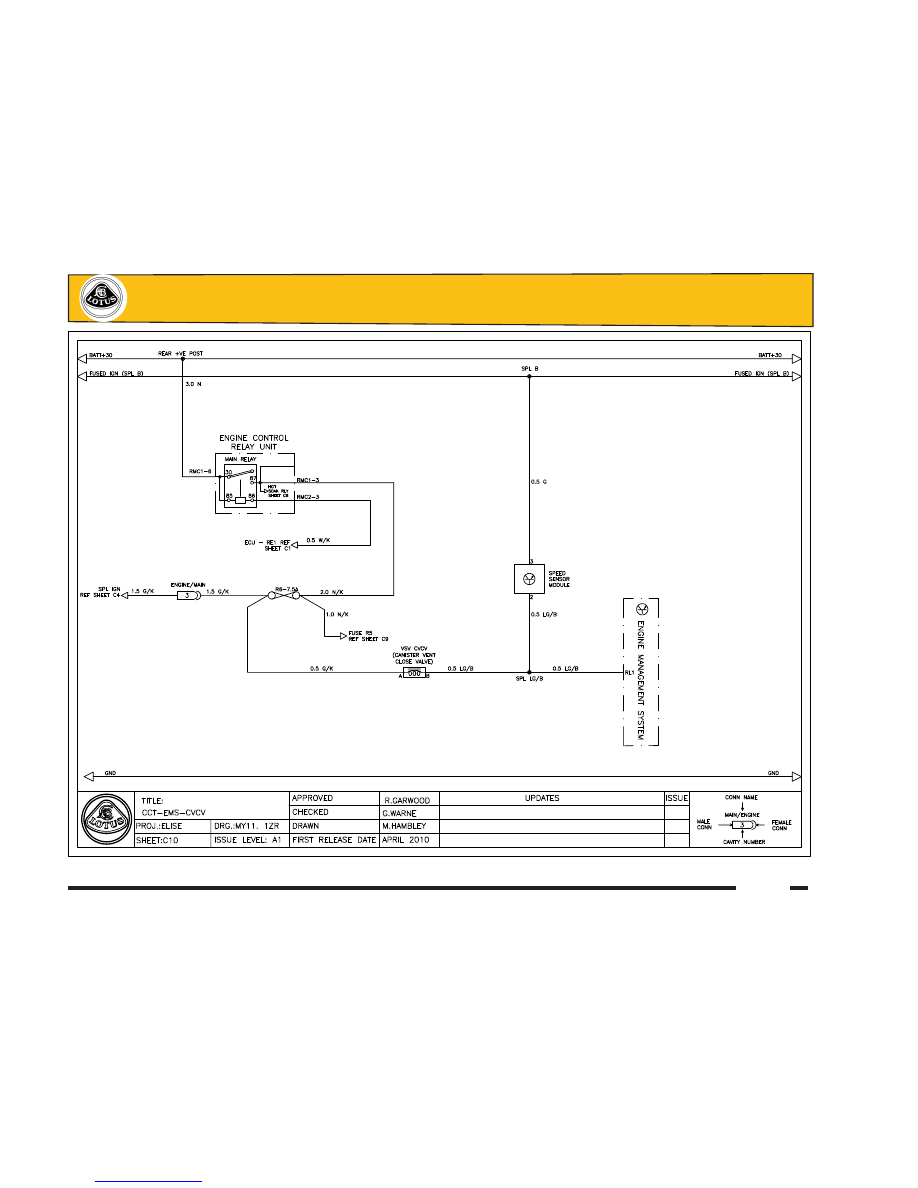

           Lotus Service Notes - 2011MY Elise Circuit Diagrams - All Markets  Section MP.14e

                                                           1ZR  Powertrain





Page 24

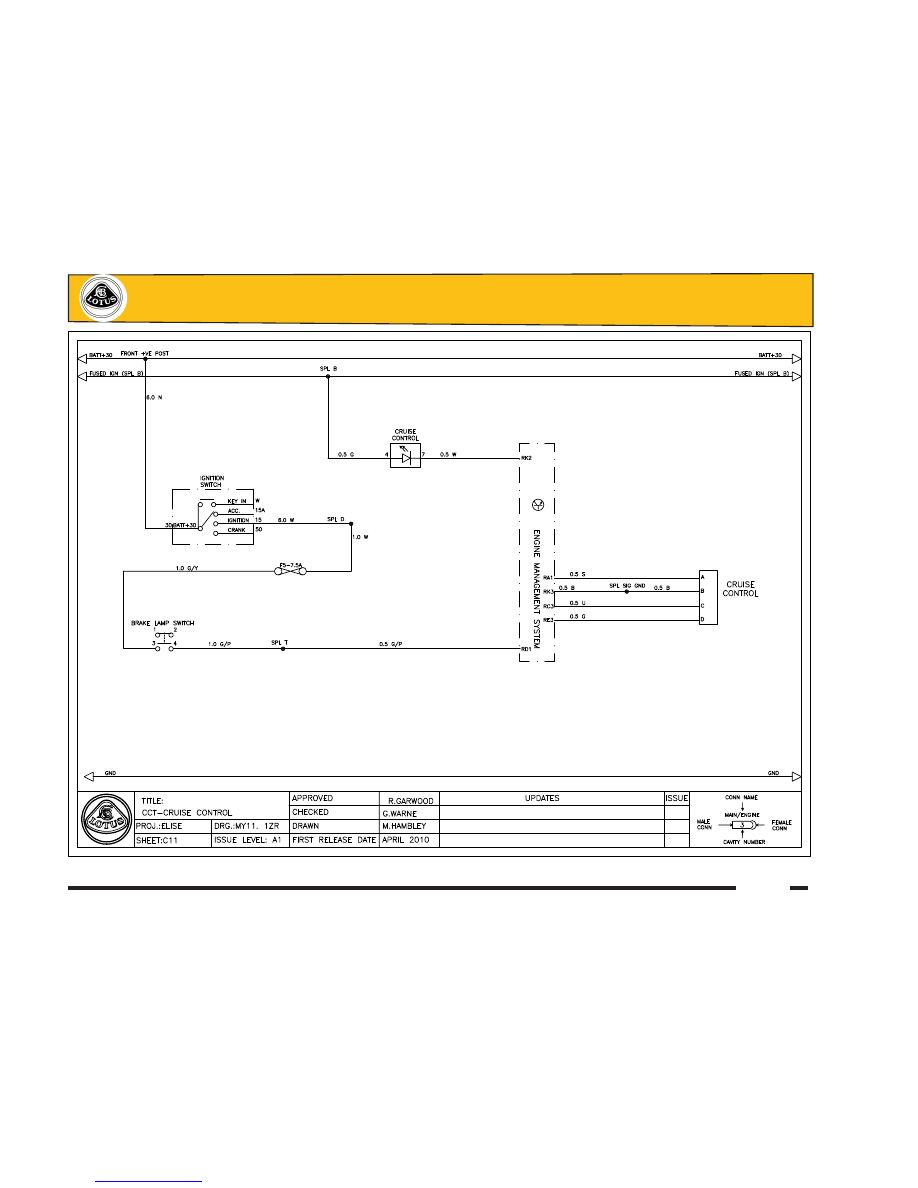

           Lotus Service Notes - 2011MY Elise Circuit Diagrams - All Markets  Section MP.14e

                                                           1ZR  Powertrain





Page 25

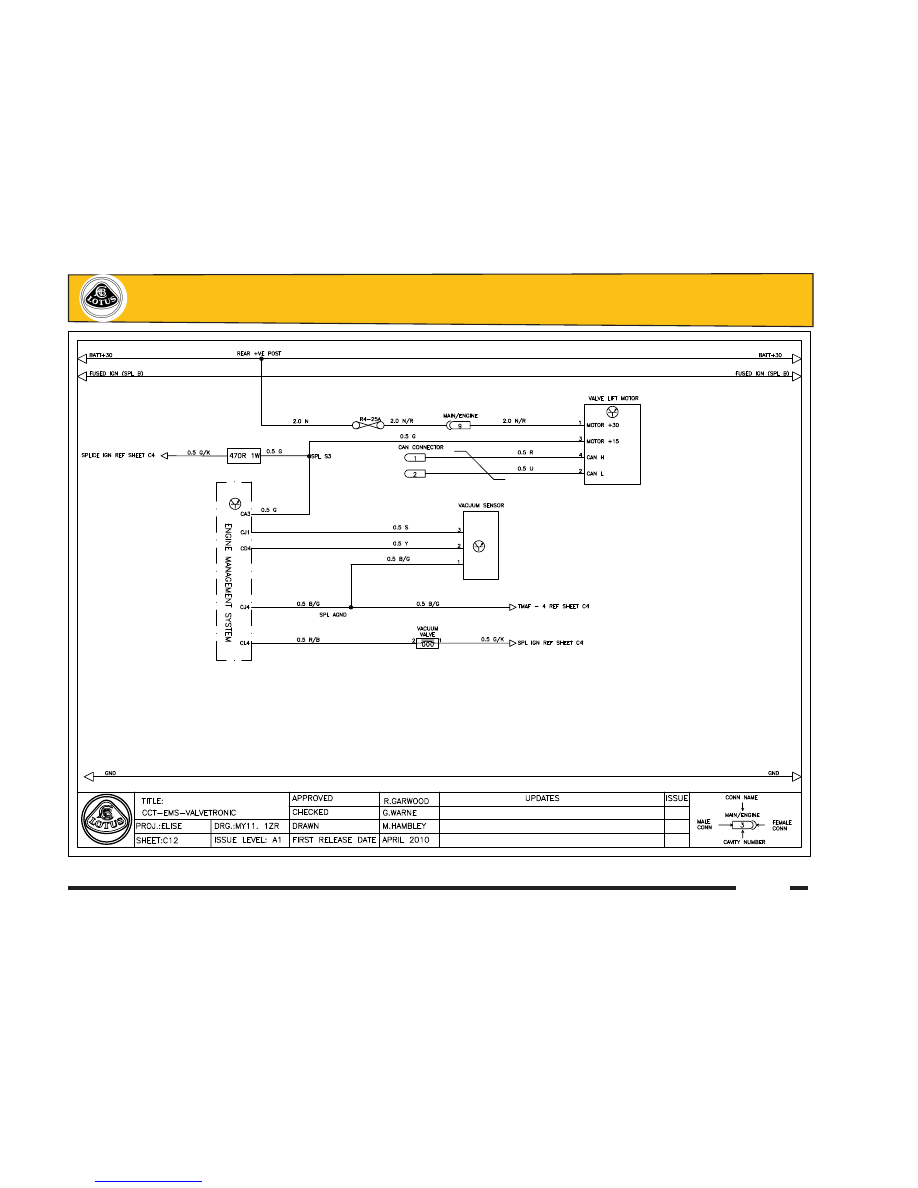

           Lotus Service Notes - 2011MY Elise Circuit Diagrams - All Markets  Section MP.14e

                                                           1ZR  Powertrain

Page 26

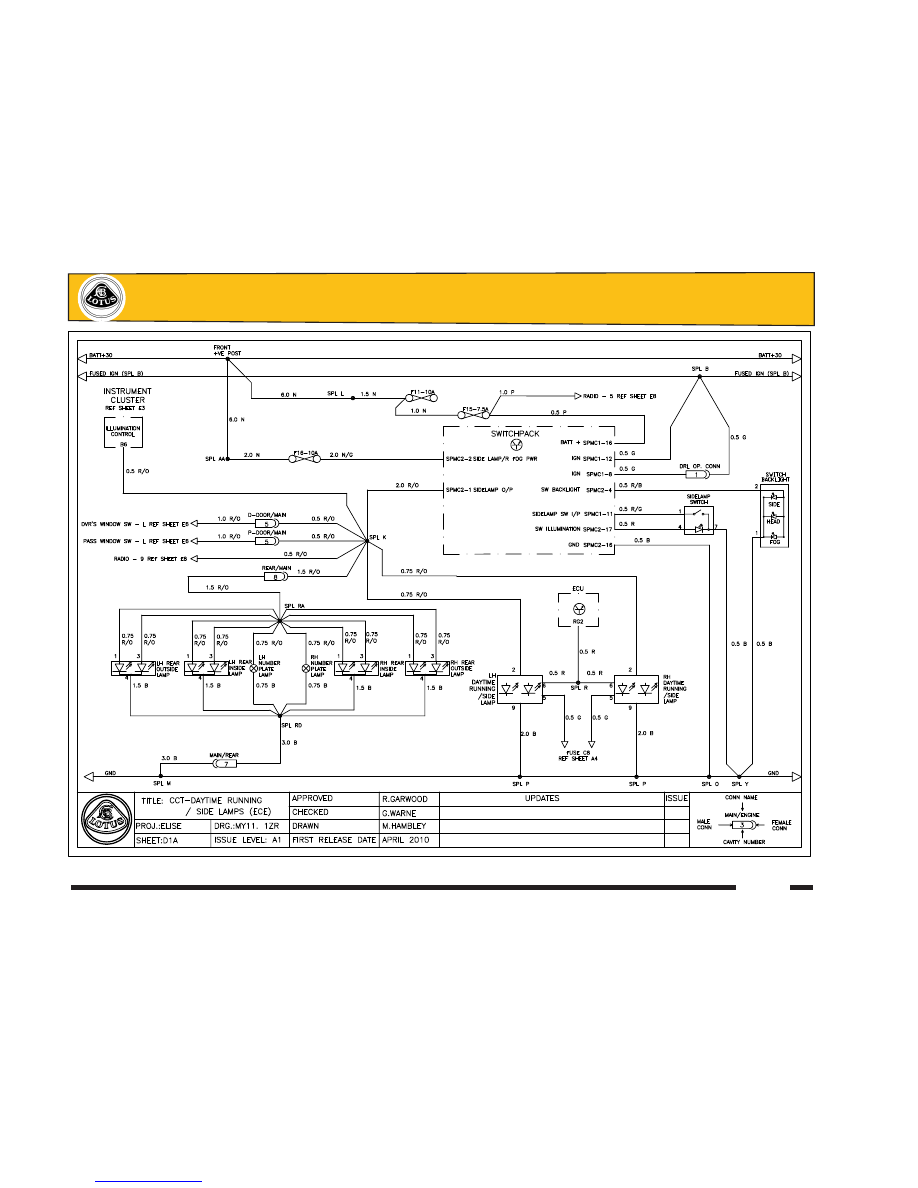

           Lotus Service Notes - 2011MY Elise Circuit Diagrams - Non USA      Section MP.14e

                                                            1ZR  Powertrain
