Лекция 13
Технологии ремонта и усиления перекрытий
1. Усиление деревянных балок
Главным несущим элементом деревянных перекрытий является балка. Со временем деревянные балки теряют свою несущую способность по причине биологической коррозии и насекомых-древоточцев. Если осмотр состояния балок выявляет места поражения древесины грибком или следы разрушения структуры тканей насекомым, то такие элементы подлежат замене или усилению дополнительными несущими балками. Нередко усиливать перекрытие приходится при реконструкции помещений. Чтобы сделать деревянное перекрытие более мощным, несущие балки можно заменить балками с большим сечением, усилить их конструкционно, либо установить дополнительные промежуточные балки. Для конструкционного усиления на существующую балку с двух сторон набивают накладки – брусья или доски (рис. 1). для усиления пролётной части балки устанавливают стальные пластины в растянутую зону (рис. 2) или дополнительные опоры (рис. 3).
В зависимости от того, ремонтируется перекрытие или усиливается в связи с возросшими на него нагрузками, накладки могут, соответственно, быть короче балок(3) либо на всю их длину (1). В ряде случаев может оказаться достаточным усилить только среднюю часть несущих балок (2), но при усилении перекрытия, на которое увеличивается нагрузка, длина накладок должна быть от стены до стены.

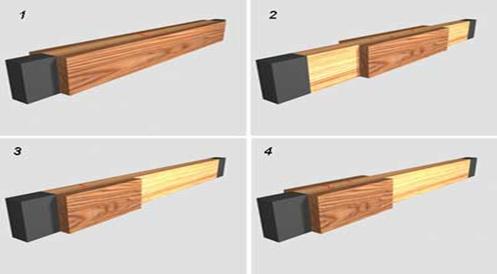

Рис.1. Усиление существующих деревянных балок боковыми накладками.

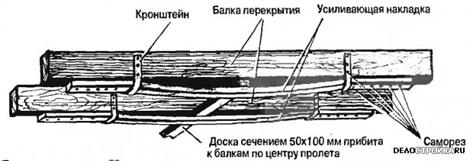

Рис.2. Усиление существующих деревянных балок горизонтальными накладками.

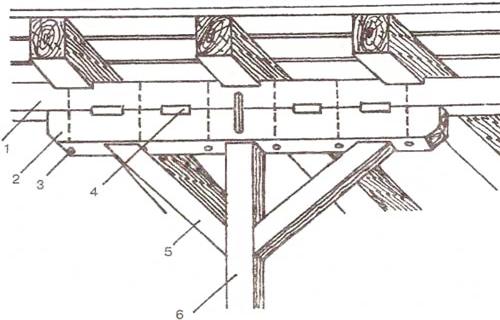

Рис.3. Усиление пролётной части балок дополнительными опорами:
1-усиливаемая балка; 2 — разгрузочная балка; 3 - нагели; 4 - шпонки; 5 - подкосы; 6 - стойка
2. Усиление железобетонных балок
Усиление приопорных частей железобетонных балок (рис. 4) и пролётных частей балок (рис.5).

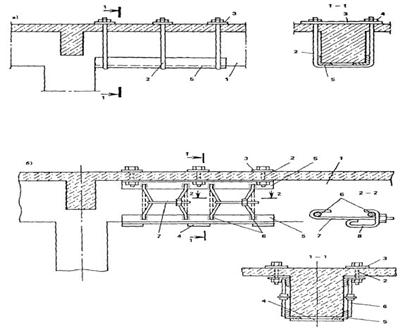

Рис.4. Усиление приопорных частей балок:
а — хомутами без предварительного напряжения, б — с преднапряжёнными хомутами

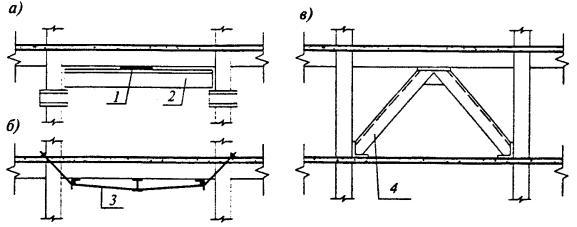

Рис.5. Усиление пролётных частей балок:
а — подведением дополнительной разгрузочной балки, б — шпренгельной затяжкой с преднапряжёнными тяжами, в — подкосами
3. Усиление железобетонных пустотных плит перекрытиях
Монолитные плиты перекрытия можно усиливать методом наращивания, т.е. бетонированием дополнительной железобетонной плиты поверх существующей, а также подведением дополнительных опор в виде монолитных железобетонных или металлических балок.
Сборные железобетонные пустотные плиты могут усиливаться с использованием пустот. Для этого сверху в зоне расположения канала пробивают полку и устанавливают арматурный каркас.
При усилении только опорной части плиты каркасы располагаются на части ее пролета, а при необходимости усиления по нормальному и наклонному сечениям — по всей длине плиты.
После этого канал заполняют пластичным бетоном на мелком щебне и плиту рассчитывают с учетом дополнительной арматуры (рис. 6).

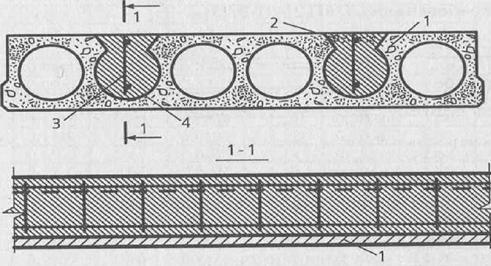

Рис.6. Усиление пустотных плит перекрытия и покрытия:
1 — конструкция плиты; 2 — штрабы; 3 — арматурные сетки, 4 — бетонная смесь
Усиление опорных частей пустотных плит при недостаточной площади их опирания рекомендуется осуществлять по следующим схемам: для крайних опор путем установки в каналах арматурных каркасов с выносом их за торцы плит на требуемую длину, последующей установкой вертикальных каркасов параллельно торцам плит, бетонированием анкерной балки и опорных участков пустот плиты (рис. 7)
Рис. 7 Усиление опорных частей многопустотных плит:
1 — усиливаемая плита; 2 — опора; 3 — арматурный каркас усиления
