Лекция 9
1. Устройство железобетонной обоймы

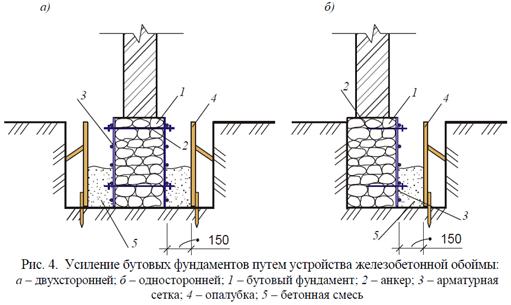

Устройство железобетонных обойм выполняют в тех случаях, когда на отдельных участках фундамента прочность кладки нижележащих слоев меньше прочности вышележащих. Работы выполняют по захваткам длиной 2...2,5 м. Железобетонные обоймы могут устраиваться с одной или с двух сторон. При устройстве двухсторонней железобетонной обоймы (рис. 4, а) в теле фундамента в шахматном порядке через 1...1,5 м просверливают сквозные поперечные отверстия. Затем с обеих сторон устанавливают арматурные сетки Арматурные сетки соединяют между собой затяжками (арматурными стержнями диаметром 12...20 мм), которые устанавливают в просверленные отверстия. Затем устанавливают опалубку и выполняют бетонирование подвижной бетонной смесью (осадка конуса более 15 см). Бетонирование может выполняться методом послойного торкретирования. Минимальная толщина обоймы - 150 мм.
При устройстве односторонней железобетонной обоймы (рис. 4, б) поперечные арматурные стержни анкеруют в ранее просверленные гнезда в теле фундамента, а затем к ним крепят арматурные сетки.
2. Устройство буроинъекционных свай
Увеличить одновременно несущую способность фундамента и основания можем путем устройства буроинъекционных свай. Их применение позволяет производить работы по усилению фундамента без разработки траншей и нарушения структуры грунта в основании.

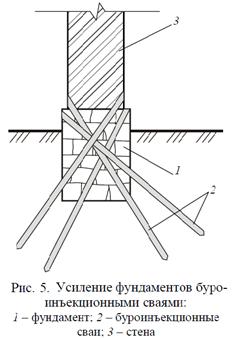

Сущность способа заключается в устройстве под зданием буроинъекционных (корневидных) свай, которые передают значительную часть нагрузки на более плотные слои грунта (рис. 5). Сваи выполняют вертикальными или наклонными с помощью установок вращательного бурения, которые позволяют пробуривать скважины диаметром от 80 до 250 мм не только в грунтах основания, но и в теле фундамента. Устройство буроиньекционных свай выполняется в следующей последовательности:
бурение "лидерной" скважины; заполнение ее пластичным цементно-песчаным раствором; установка трубы-кондуктора до начала схватывания раствора; технологический перерыв для набора раствором требуемой прочности; бурение рабочей скважины до проектной отметки под защитой глинистого раствора или обсадной трубы; заполнение скважины цементно-песчаным раствором через буровой остов или трубу-инъектор снизу вверх до полного вытеснения глинистого раствора; посекционная установка арматурных каркасов; опрессовка свай.
При установке арматурных каркасов понижение уровня раствора в скважине не должно превышать более 0,5 м. Для опрессовки сваи на верхнюю часть трубы-кондуктора устанавливают тампон (обтюратор) с манометром и через инъектор нагнетают под давлением цементно-песчаный раствор. При значительном расходе раствора из-за фильт-рации грунта основания делают технологический перерыв в течение 1 суток и опрессовку повторяют.
3. Уширение подошвы банкетамии сборными ж/б отливами
Уширение подошвы фундамента выполняют банкетами из бутовой кладки или из монолитного бетона и железобетона, банкетами балочного типа, а также с помощью монолитных и сборных железобетонных подушек.
Устройство банкет из бутовой кладки выполняется крайне редко из-за большой трудоемкости работ. Чаще всего применяют одно- и двусторонние банкеты из монолитного бетона и железобетона. Конструкция банкет зависит от способа их связи с существующим фундаментом и схем передачи нагрузки от сооружения на усиляемый фундамент.

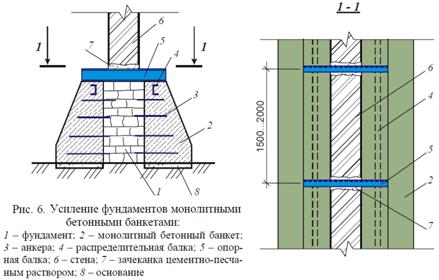

Наибольшее распространение получили банкеты, где передача нагрузки от сооружения осуществляется с помощью опорных балок (рис. 6). Для этого в стене пробивают сквозные отверстия с шагом 1,5...2 м. в которые перпендикулярно к стене устанавливают опорные балки из стального швеллера (двутавра) или железобетона. Нагрузка на банкеты передается через распределительные балки из швеллера или двутавра №16... 18, которые располагают вдоль стены. Работы выполняются в следующей последовательности:
разбирают отмостку (при необходимости) и пол первого этажа;
устраивают водосборные колодцы, ограждения;
в пределах захватки (длина 1,5...2 м) отрывают траншею с одной или обеих сторон фундамента;
очищают боковые поверхности фундамента;
устраивают основание под банкет из щебня толщиной 50... 100 мм путем втрамбовывания его в грунт;
в теле фундамента просверливают отверстия (в шахматном порядке через 0,25...0,35 м по высоте 1,2... 1,5 м по длине фундамента) и забивают в них анкерные стержни диаметром 16 мм;
устанавливают опалубку и бетонируют банкет до отметки низа распределительных балок;
после набора бетоном требуемой прочности (не менее 70% проектной) устраивают в стене "окна" и устанавливают в них опорные балки;
монтируют распределительные балки и сваривают их с опорными балками;
производят добетонирование банкета на высоту распределительных балок и заделку зазоров в "окнах"' для опорных балок. Допускается также и обетонированне опорных балок. Класс бетона - не менее В12,5.
Также известен способо устройства сборных железобетонных отливов (рис. 7).
4. Уширение подошвы сборными и монолитными железобетонными плитами

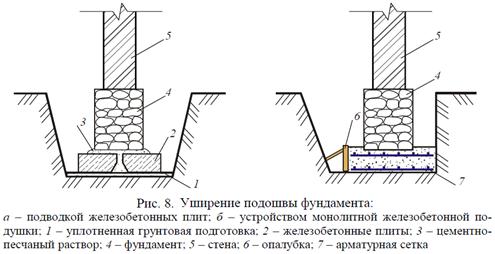

При уширении подошвы фундамента путем подводки монолитных или сборных железобетонных плит (рис. 8) из-под него в пределах захватки длиной 1,5...2 м удаляют грунт.
Железобетонные плиты монтируют на подготовленное выровненное основание. Зазор между поверхностью плит и подошвой фундамента зачеканивают жестким цементно-песчаным раствором марки 100.
Процесс устройства монолитной железобетонной подушки менее трудоемок. Для этого на подготовленное основание укладывают арматурные сетки, устанавливают опалубку и укладывают бетонную смесь. Уплотнение бетонной смеси выполняют вибрированием. Для обеспечения надежного контакта укладываемой бетонной смеси с фундаментом бетонирование производят на 100... 150 мм выше отметки его подошвы. Класс бетона В12,5 и более.
5. Увеличение глубины заложения фундаментов
Увеличение глубины заложения фундамента
Углубление фундаментов выполняют с применением бутовой (кирпичной) кладки, монолитного бетона и железобетона.
Способ углубления фундаментов с использованием бутовой кладки отличается высокой трудоемкостью и применяется при незначительных нагрузках. В этом случае вначале разгружают фундаменты и при наличии ослабленных участков стен устанавливают рандбалки. Затем на отдельных захватках длиной 1,5...2 м в заранее намеченной очередности отрывают колодцы на проектную глубину с временным креплением стенок, разбирают нижнюю ослабленную часть фундамента (при необходимости) и удаляют грунт, подводя под фундамент временные крепления. Кладку нового фундамента выполняют с перевязкой швов, удаляя крепление снизу вверх. Зазор между верхним обрезом новой кладки и нижним обрезом старого фундамента зачеканивают полусухим цементно-песчаным раствором состава 1:3.
Более эффективным является способ углубления фундаментов с применением монолитного бетона (рис. 9). Как и в предыдущем случае, вначале разгружают фундамент, а затем отрывают шурфы на 0,7...1 м ниже подошвы фундамента, стенки шурфов крепят щитами. У передней стенки устанавливают прочную раму из бруса или круглого леса. Верхняя перекладина рамы должна находиться на 30...50 мм ниже подошвы фундамента. Между подошвой и верхней перекладиной рамы в грунт забивают доски, т.е. устраивают забирку, под защитой которой на проектную глубину отрывают колодец. Затем в колодец укладывают и уплотняют бетонную смесь, оставляя между подошвой фундамента и поверхностью бетона зазор 300...400 мм. После набора бетоном требуемой прочности с помощью домкратов производят обжатие основания новой части фундамента, используя при этом массу существующего здания. После этого бетонируют зазор, укладывая бетонную смесь на 100 мм выше подошвы старого фундамента с целью обеспечения плотного контакта.

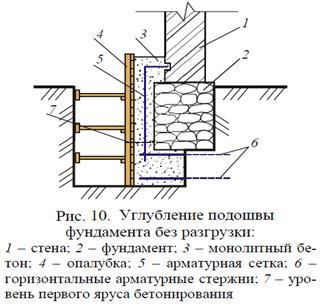

Исключить трудоемкие работы по разгрузке фундамента позволяет технология выполнения работ по его углублению и одновременному расширению (рис. 10). На захватке отрывают траншею на глубину заложения фундамента. Затем устраивают подкоп под подошву существующего фундамента по всей длине захватки на половину его ширины. В боковую стенку подкопа забивают горизонтальные поперечные арматурные стержни диаметром 14...18 мм. Нижний ряд стержней устанавливают с шагом 200 мм на 100 мм выше дна траншеи, а верхний ряд - с таким же шагом на 50...70 мм ниже подошвы существующего фундамента. К поперечным стержням приваривают профильные стержни такого же диаметра с шагом 200 мм. В траншее устанавливают щит опалубки на уровне подошвы фундамента и на расстоянии 200 мм от его боковой поверхности. Затем укладывают и уплотняют бетонную смесь, монтируют вертикальную арматурную сетку (размер ячейки 200x200 мм, диаметр вертикальных стержней 14...18 мм, горизонтальных - 6 мм). Арматурную сетку втапливают на 200...250 мм в свежеуложенный слой бетонной смеси, устанавливают опалубку второго яруса, укладывают и уплотняют бетонную смесь. После набора бетоном требуемой прочности опалубку разбирают, выполняют гидроизоляцию и обратную засыпку траншеи. Затем аналогично выполняют работы с противоположной стороны (исключая установку горизонтальных поперечных стержней).
