Лекция 8

Технология ремонта фундаментов зданий и сооружений

1. Организационные мероприятия при усилении фундаментов.

Прежде чем приступить к выполнению работ по ремонту и усилению фундаментов, необходимо установить причину повреждения фундаментов и устранить ее.

 Для выявления причин, вызвавших повреждения фундаментов, а также при их реконструкции проводят сбор сведений по истории здания или сооружения, а также выполняют техническое обследование надземной и подземной частей здания и прилегающей территории. Это особенно актуально для зданий старой постройки. Сбор сведений по истории здания дает возможность установить дату постройки; первоначальный вид; изменения, которые происходили в процессе эксплуатации (надстройки, пристройки, перепланировка); аварийные состояния.

При наличии деформаций и трещин в стенах шурфы обязательно выполняют в местах предполагаемых повреждений фундамента. Их отрывают на 0,5 м ниже уровня подошвы фундамента. В плане шурф имеет форму прямоугольника, причем большая его сторона длиной 1,5...3 м примыкает к фундаменту. Прочность фундаментов и стен подвала определяют известными неразрушающими методами, например, акустическим, радиометрическим, механическим и т.п.

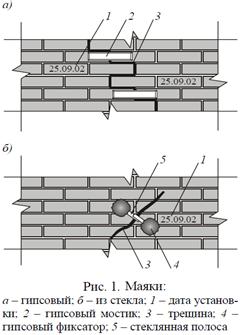

Осадку здания контролируют инструментально, а раскрытие трещин - с помощью маяков, устанавливаемых поперек трещин на стене здания (рис. 1). Маяки устраивают в виде мостика длиной 250...300, шириной 50...70 и толщиной 15...20 мм. Место, где устраивают маяк, очищают от штукатурки, краски, облицовки. На каждой трещине устанавливается два маяка: один - в месте наибольшего раскрытия, другой - в ее начале. Если в течение 15...20 дней на маяках не появились трещины, то можно считать, что деформации здания стабилизировались. Маяки делают из гипса, можно из металла или стекла.

2. Характерные виды деформаций фундаментов.

Изучение основных видов повреждений фундаментов позволило выполнить их систематизацию по характеру развития трещин в фундаментах и стенах здания:

1.Осадка средней части здания. Основные причины: слабое основание в средней части здания; просадка просадочных грунтов основания; карстовые пустоты в средней части здания

2. Осадка крайней части здания (левой или правой). Основные причины: слабое основание под крайней частью здания; просадка грунтов от замачивания; карстовые пустоты;отрывка котлована или траншеи рядом со зданием; сдвиг рядом расположенной подпорной стенки; затопление подвала

3. Осадка обеих крайних частей здания. Основные причины: аналогичные причины, указанные в предыдущем пункте, но действующие в обеих частях здания; размещение под средней частью крупного включения (валуна, старого фундамента и т.п.)

4. Выпучивание и искривление стен в вертикальной и горизонтальной плоскостях. Основные причины: распор стропильной системы;горизонтальные усилия от растяжек, прикрепленных к зданию; эксцентричная передача нагрузки от перекрытий; динамические нагрузки от оборудования, расположенного в здании; сейсмические подвижки

3. Подготовительные работы при усилении фундаментов

До начала работ по ремонту и усилению фундаментов должны быть исключены причины, вызывающие его неравномерную осадку или разрушение. Если деформации фундамента вызвали соответствующие деформации стен и перекрытий, то работы выполняют в следующей последовательности: укрепление (вывешивание) перекрытий; укрепление стен в местах деформаций; ремонт и усиление фундаментов; ремонт стен; ремонт перекрытий.

К основным работам по ремонту и усилению фундаментов относятся: усиление оснований и фундаментов; уширение подошвы фундаментов; увеличение глубины заложения; полная или частичная их замена.

Разгрузка фундаментов.

Перед началом работ необходимо принять меры по обеспечению устойчивости здания и предохранению конструкций от возможных деформаций, т.е. выполнить частичную или полную разгрузку фундаментов.

Частичную разгрузку выполняют путем установки временных деревянных опор, а также деревянных и металлических подкосов.

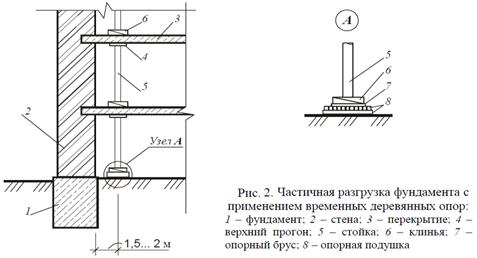

 Для установки временных деревянных опор (рис. 2) в подвале или на первом этаже на расстоянии 1,5...2 м от стены укладывают опорные подушки, на них размещают опорный брус, на который устанавливают деревянные стойки. По верху стоек укладывают верхний прогон, который крепится к стойкам с помощью скоб. Затем между стойками и нижним опорным брусом забивают клинья, включая тем самым стойки в работу, и нагрузка от перекрытия частично снимается со стен и передается на временные опоры. Опоры на этажах должны устанавливаться строго одна над другой. Для увеличения устойчивости конструкции стойки раскрепляют раскосами.

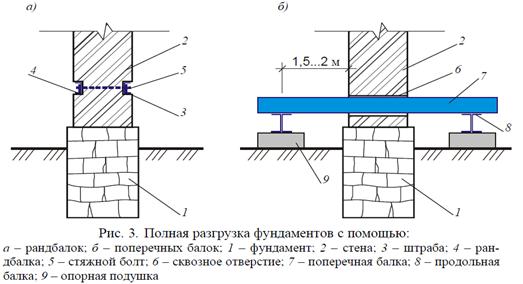

Полную разгрузку фундаментов осуществляют с помощью металлических балок (рандбалок), заделываемых в кладку стены, а также поперечных металлических или железобетонных балок. Рандбалки (рис. 3, а) устанавливают выше обреза фундамента в заранее пробитые с обеих сторон стены штрабы на постель из цементно-песчаного раствора. Штрабы необходимо пробивать под тычковым рядом кирпичной кладки. Временное закрепление рандбалки в штрабе выполняют клиньями. В поперечном направлении через 1,5...2 м балки стягивают болтами диаметром 20...25 мм. Пространство между временно закрепленной балкой и стеной заполняют цементно-песчаным раствором состава 1:3. Стыки рандбалок по фронту соединяют накладками на электросварке. В этом случае нагрузка передается на соседние участки фундамента.

На поперечные балки стены вывешивают следующим образом (рис. 3, б). В нижней части стены вблизи верхнего обреза фундамента через 2...3 м пробивают сквозные отверстия, в которые заводят поперечные балки. Под каждой поперечной балкой устраивают две опорные подушки на уплотненном основании. Передача нагрузки на опорные подушки осуществляется через продольные балки с помощью клиньев или домкратов.

 При неудовлетворительном состоянии стены ее предварительно усиливают путем установки рандбалок, которые располагаются выше пробиваемых отверстий.
