Периодическое техническое обслуживание и регулировка

XSU13612

Обратная ведущая звездочка
(FX10RTRS/FX10M53S/
FX10M62S)

Проверьте обратную ведущую звездочку на
отсутствие износа и повреждений. В случае
необходимости замените.

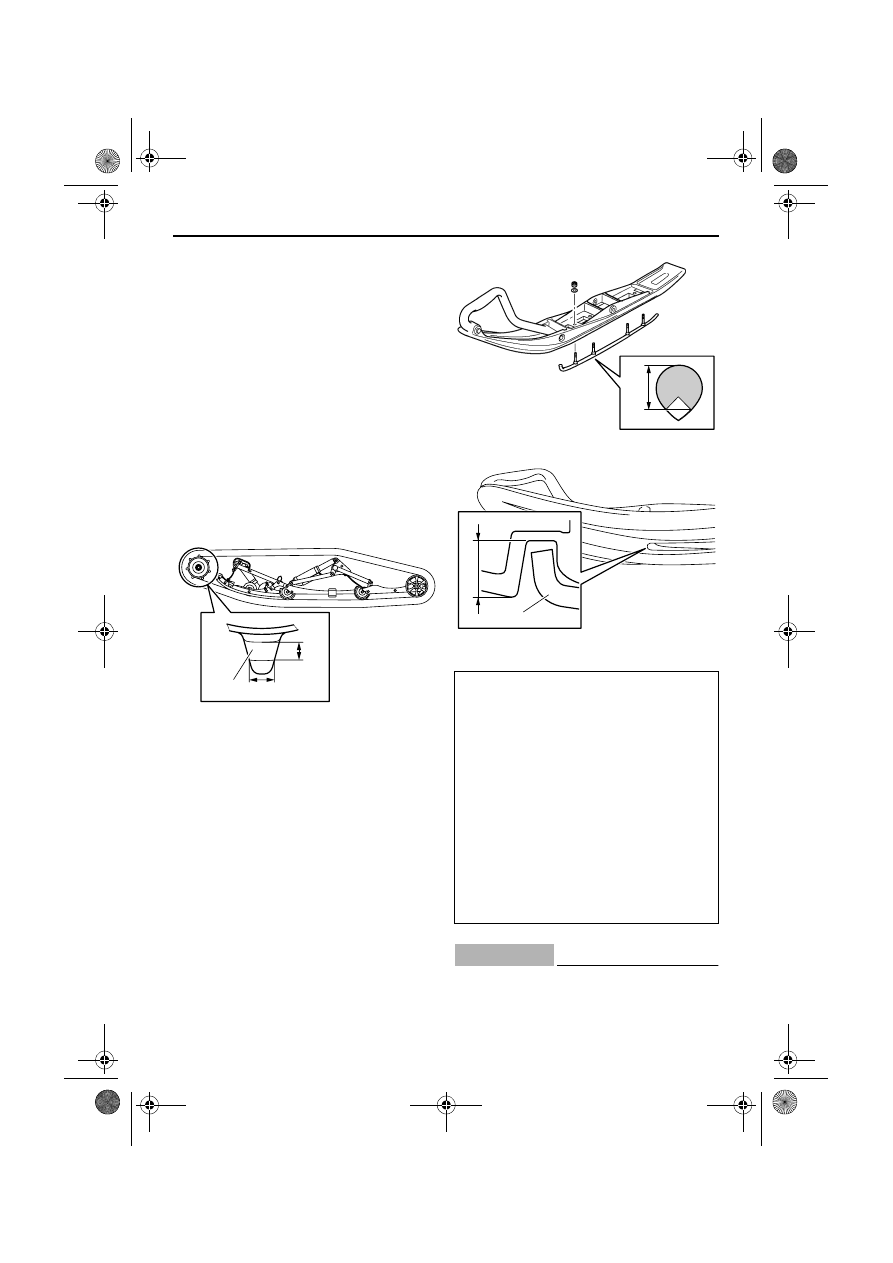

Определение степени износа ведущей
звездочки

Отмерьте 20 мм (0.79 дюйма) вверх от
нижней части зубца ведущей звездочки.

Измерьте ширину зубца ведущей
звездочки на высоте, отмеренной в пункте
1. Если ширина зубца меньше 13 мм (0.51
дюйма), замените ведущую звездочку.

XSU12144

Лыжи и полозья

Проверьте лыжи и полозья на отсутствие
износа и повреждений. В случае
необходимости замените.

ВНИМАНИЕ

XCS00560

Старайтесь при погрузке или выгрузке
снегохода, при движении по местам с
малым количеством снега или без снега не

1. Зубец ведущей звездочки
2. Высота в точке измерения: 20 мм (0.79

дюйма)

3. Ширина зубца ведущей звездочки

1. Предел износа полозьев

1. Предел износа лыжи
2. Полоз

Предел износа полозьев:

FX10 6.0 мм (0.24 дюйм)

FX10M53S 6.0 мм (0.24 дюйм)

FX10M62S 6.0 мм (0.24 дюйм)
FX10RTRS 8.0 мм (0.31 дюйм)

FX10XT 6.0 мм (0.24 дюйм)

(FIN)(RUS)(SWE)
FX10XT 8.0 мм (0.31 дюйм) (CAN)

Предел износа лыжи:

FX10 13 мм (0.5 дюйм)
FX10M53S 24 мм (0.9 дюйм)

FX10M62S 24 мм (0.9 дюйм)

FX10RTRS 13 мм (0.5 дюйм)
FX10XT 13 мм (0.5 дюйм) (CAN)

FX10XT 24 мм (0.9 дюйм)

(FIN)(RUS)(SWE)

U8HKR2X0.book Page 88 Thursday, May 20, 2010 3:40 PM

Периодическое техническое обслуживание и регулировка

поцарапать лыжи об острые края бетонных
покрытий, бордюрные камни и т.п. Это
повредит лыжи или ускорит их износ.

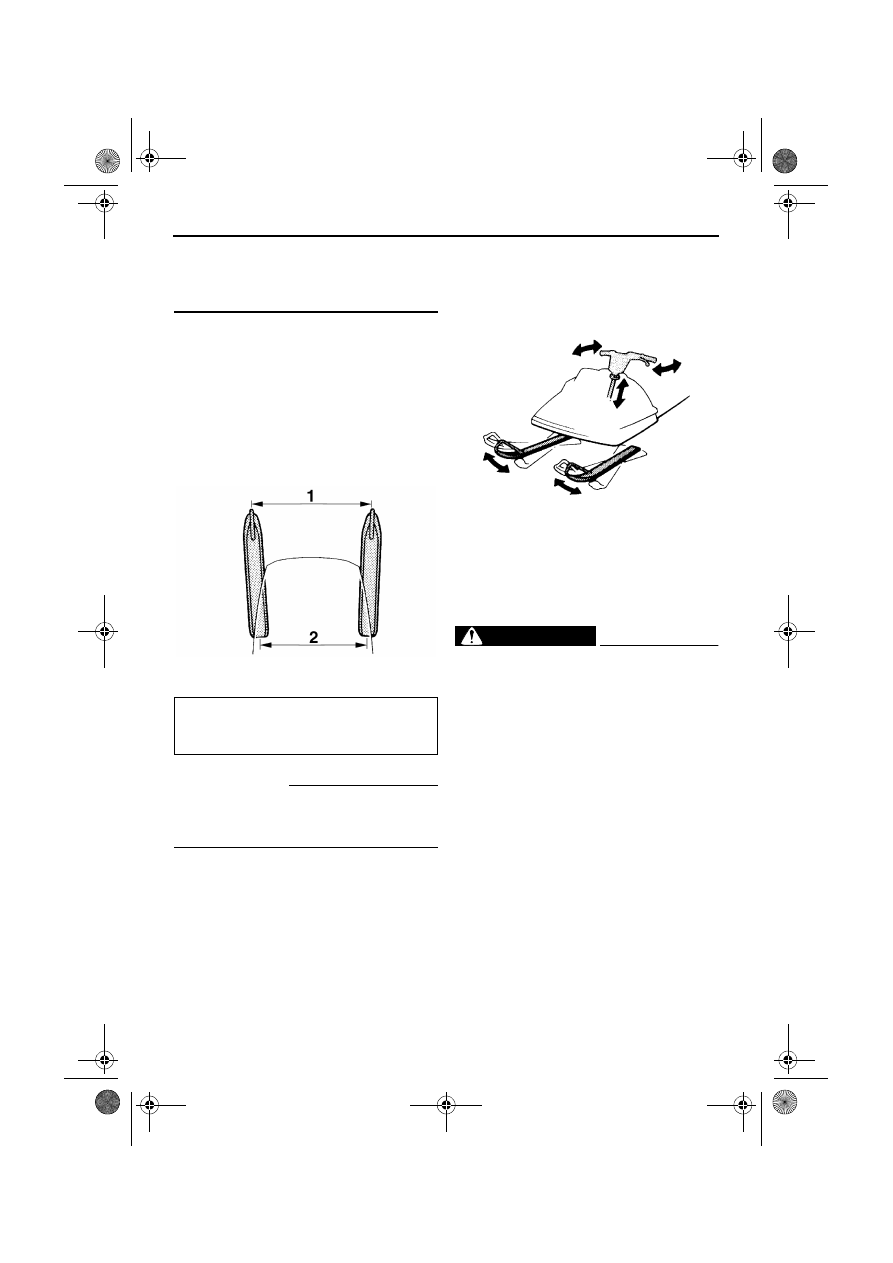

Чтобы отрегулировать параллельность
лыж

Поверните руль таким образом, чтобы
лыжи были направлены строго вперед.

Проверьте следующие параметры
установки лыж:

●

Лыжи направлены вперед.

●

Расхождение лыж (расстояние A –
расстояние B) в норме.

ПРИМЕЧАНИЕ

Поверните передний конец каждой лыжи
полностью внутрь, прежде чем выполнять
измерение или выравнивание.

Если расхождение лыж не соответствует
норме, обратитесь к дилеру фирмы
Yamaha.

XSU12152

Система рулевого управления

Проверьте рукоятки руля на отсутствие
чрезмерного свободного хода.

Чтобы проверить рулевую колонку

Подвигайте рукоятки вверх-вниз и
вперед-назад.

Поверните руль немного вправо и влево.

При обнаружении чрезмерного свободного
хода обратитесь к дилеру фирмы Yamaha.

XSU12176

Приводная гусеница и
направляющие гусеницы

Приводная гусеница

ОСТОРОЖНО

XWS00481

Разрушение гусеничного трака, его
креплений или разного рода обломки,
вылетающие из-под гусеницы,
представляют опасность для водителя и
окружающих. Соблюдайте следующие
правила безопасности:

●

Не разрешайте никому стоять за
снегоходом при работающем двигателе.

●

Когда необходимо поднять заднюю часть
снегохода для прокрутки гусеницы,
используйте подходящую опору под
заднюю часть. Не разрешайте никому
держать заднюю часть на весу для
прокрутки гусеницы. Не подпускайте
никого близко к вращающейся гусенице.

●

Почаще проверяйте состояние гусеницы.
Заменяйте поврежденные металлические
детали направляющих. При поломке
поддерживающих стержней или
повреждении гусеницы на глубину, на

1. Расстояние A
2. Расстояние B

Расхождение лыж (расстояние A –
расстояние B):

0.0–15.0 мм (0.00–0.59 дюйм)

U8HKR2X0.book Page 89 Thursday, May 20, 2010 3:40 PM

Периодическое техническое обслуживание и регулировка

которой становятся видимыми волокна
армирующего материала, гусеницу
необходимо заменить. В противном
случае повреждение или разрушение
трака может привести к утрате
способности снегохода к торможению,
потере управления и аварии.

Проверка приводной гусеницы

ОСТОРОЖНО

XWS00490

При обнаружении повреждения приводной
гусеницы или нарушения ее регулировки не
пользуйтесь снегоходом. Повреждение или
отказ приводной гусеницы может привести
к потере способности к торможению и
управления снегоходом, что может стать
причиной аварии.

Проверьте центрирование и провисание
приводной гусеницы и проверьте гусеницу на
отсутствие износа и повреждений.
В случае необходимости отрегулируйте или
замените. (Дополнительную информацию см.
в следующем разделе.)

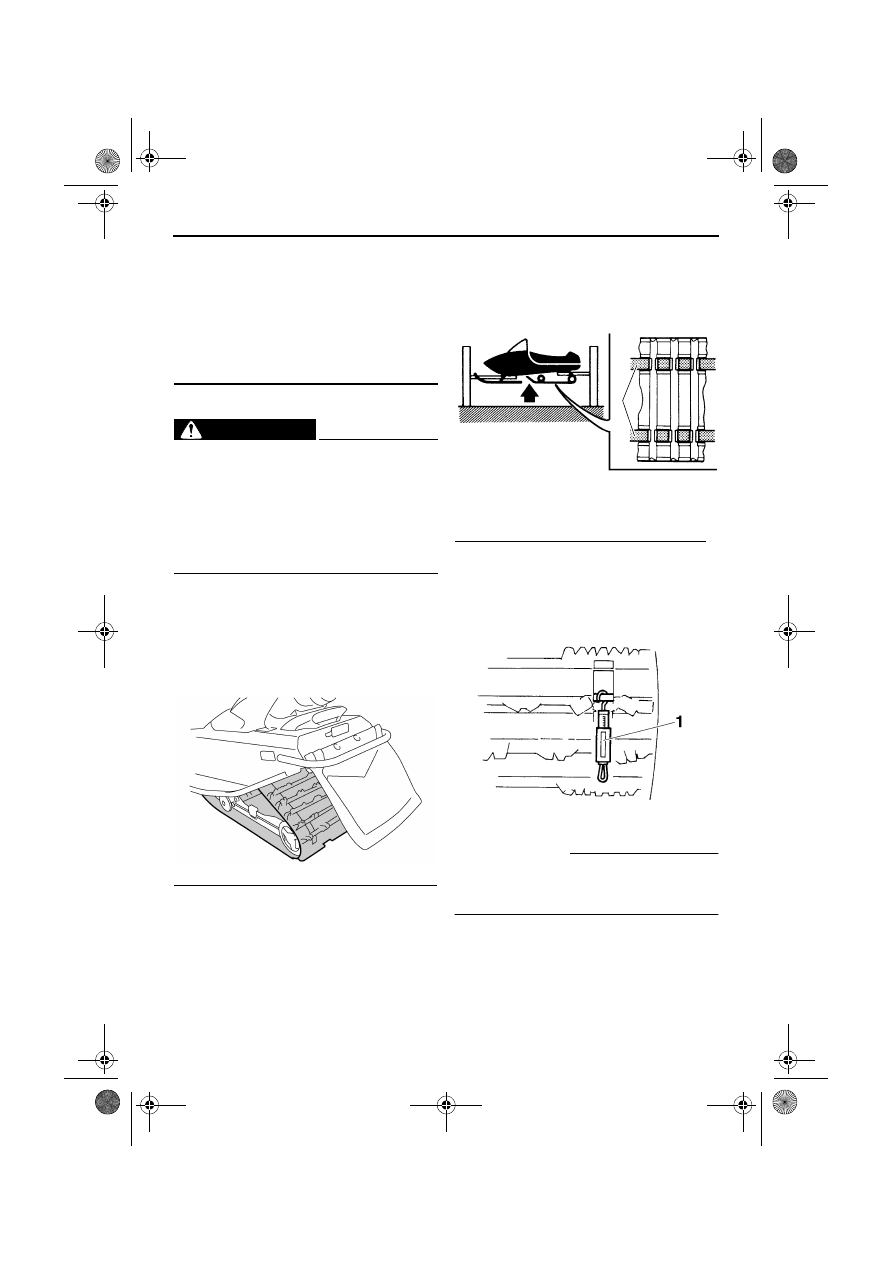

Проверка центрирования приводной гусеницы
1.

Поднимите заднюю часть снегохода и
установите ее на подходящую опору,
чтобы приподнять гусеницу над
поверхностью.

Запустите двигатель и дайте гусенице
провернуться на один или два оборота.
Выключите двигатель.

Проверьте выравнивание гусеницы
относительно направляющих. Если
центрирование отличается от указанного,
отрегулируйте приводную гусеницу.

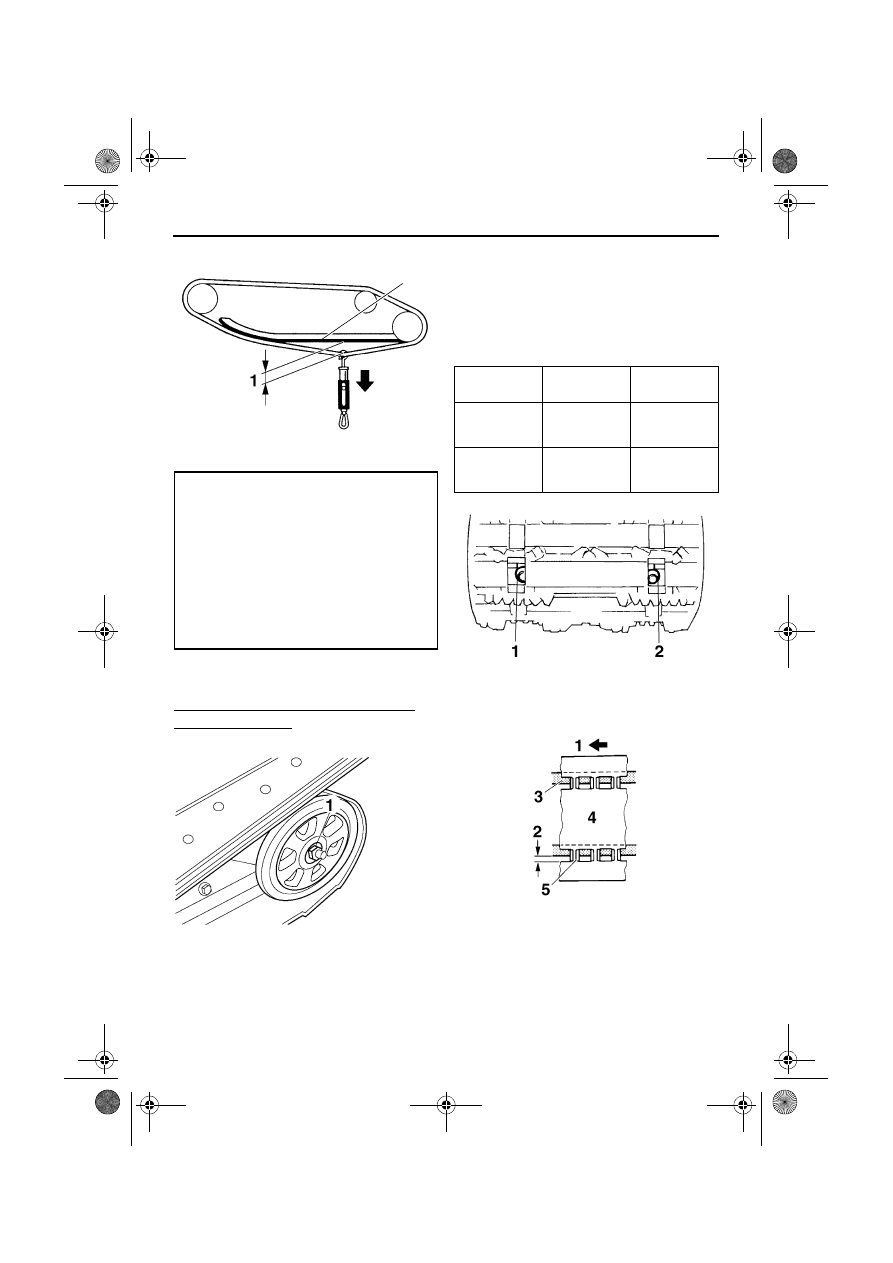

Измерение провисания приводной гусеницы
1.

Положите снегоход набок.

Измерьте провисание гусеницы при
помощи пружинного безмена. Потяните
за центр приводной гусеницы с усилием
100 Н (10 кгс, 22 фунт силы).

ПРИМЕЧАНИЕ

Измерьте зазор между направляющей
гусеницы и краем отверстия для гусеницы с
обеих сторон.

1. Направляющая гусеницы

1. Пружинный безмен

U8HKR2X0.book Page 90 Thursday, May 20, 2010 3:40 PM

Периодическое техническое обслуживание и регулировка

Если провисание отличается от
указанного, отрегулируйте гусеницу.

Регулировка центрирования и провисания
приводной гусеницы
1.

Ослабьте гайку задней оси.

Запустите двигатель и дайте гусенице
провернуться на один или два оборота.
Выключите двигатель.

Отцентрируйте приводную гусеницу,
поворачивая левую и правую
регулировочные гайки.

Смещена вправо

1. Провисание гусеницы
2. Направляющая гусеницы

Стандартное провисание приводной

гусеницы:

FX10 25.0–30.0 мм (0.98–1.18 дюйм)

FX10M53S 40.0–45.0 мм (1.57–1.77

дюйм)
FX10M62S 40.0–45.0 мм (1.57–1.77

дюйм)

FX10RTRS 30.0–35.0 мм (1.18–1.38
дюйм)

FX10XT 25.0–30.0 мм (0.98–1.18

дюйм)

1. Гайка задней оси

Положение

гусеницы

Смещена

вправо

Смещена

влево

Левая
регулировочная
гайка

Вывернуть

Ввернуть

Правая
регулировочная
гайка

Ввернуть

Вывернуть

1. Левая регулировочная гайка
2. Правая регулировочная гайка

1. Вперед
2. Зазор
3. Направляющая гусеницы
4. Приводная гусеница
5. Металлическая деталь направляющей

U8HKR2X0.book Page 91 Thursday, May 20, 2010 3:40 PM
