Периодическое техническое обслуживание и регулировка

84

10. Поверните скользящий (вторичный) шкив

по часовой стрелке и надавите на него так,
чтобы он отделился от фиксированного
(вторичного) шкива.

11. Наденьте ремень между скользящим

(вторичным) и фиксированным
(вторичным) шкивами.

12. Установите кожух привода, а затем

установите левую боковую крышку и
капот.

XSU12834

Картер приводной цепи

Чтобы проверить уровень масла в
картере приводной цепи

1.

Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.

2.

Снимите капот и правую боковую
крышку. (Порядок снятия см. на стр. 67.)

3.

Извлеките масломерный щуп, протрите
его чистой ветошью, а затем вставьте
назад в отверстие маслоналивного
патрубка.

4.

Выньте масляный щуп и убедитесь, что
уровень масла находиться между метками
в нижней части щупа. Если масло не
доходит до нижнего конца щупа, добавьте
до требуемого уровня необходимое
количество масла рекомендуемого типа.
ВНИМАНИЕ: Следите за тем, чтобы в
картер приводной цепи не попали
посторонние предметы.

 [XCS00531]

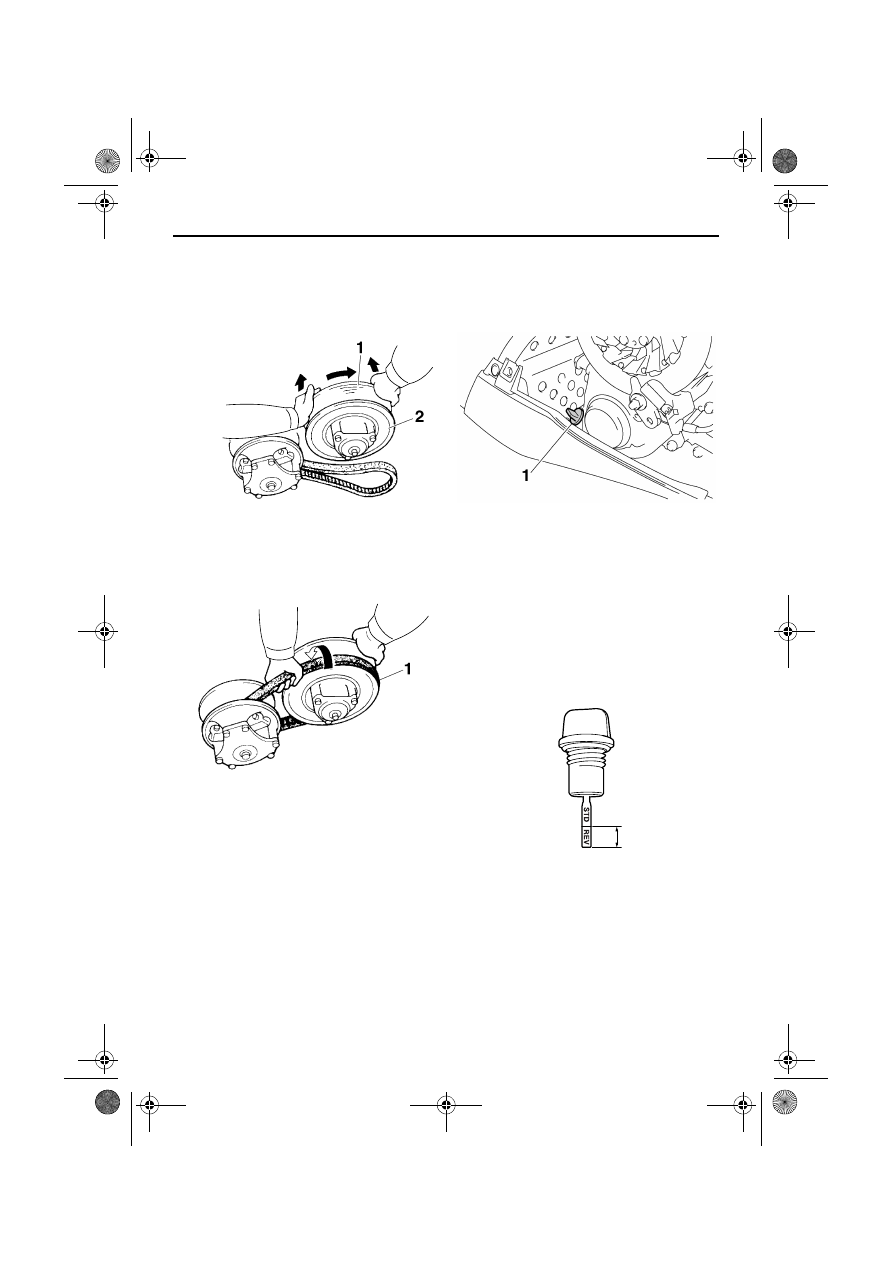

1. Неподвижная щека вторичного шкива
2. Подвижная щека вторичного шкива

1. Клиновой ремень

1. Масломерный щуп

1. Пределы уровня масла

1

U8HKR2X0.book  Page 84  Thursday, May 20, 2010  3:40 PM

Периодическое техническое обслуживание и регулировка

85

5.

Вставьте масломерный щуп.

6.

Установите на место правую крышку и
капот.

Чтобы отрегулировать натяжение цепи

1.

Снимите капот и правую боковую
крышку. (Порядок снятия см. на стр. 67.)

2.

Ослабьте контргайку.

3.

Вручную поворачивайте регулировочный
болт натяжения цепи по часовой стрелке
до тех пор, пока он не перестанет
закручиваться пальцами, после чего
ослабьте его на 1/4 поворота.

4.

Удерживая регулировочный болт
натяжения цепи при помощи гаечного
ключа, заверните контргайку до
указанного значения момента затяжки.

5.

Установите на место правую крышку и
капот.

XSU13540

Тормоз и стояночный тормоз

ОСТОРОЖНО

XWS00440

●

Ощущение мягкости, “рыхлости”
действия рычага тормоза
свидетельствует о неисправности в
тормозной системе.

●

При обнаружении каких-либо
неисправностей в тормозной системе не
пользуйтесь снегоходом. Во время
движения может произойти отказ
тормоза, что может привести к аварии.
Предоставьте снегоход дилеру фирмы
Yamaha для технического осмотра и
ремонта тормозной системы.

Проверьте работу тормоза, начав движение на
малой скорости. Если тормоз не обладает
надлежащей способностью к торможению,
проверьте его на износ и утечку тормозной
жидкости. (Дополнительную информацию см.
в следующем разделе.)

Проверка тормозных колодок

Проверьте тормозные колодки на износ в
соответствии с описанной ниже процедурой.
1.

Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.

2.

Снимите капот и правую боковую
крышку. (Порядок снятия см. на стр. 67.)

3.

Проверьте тормозные колодки на износ.
Если износ колодок достиг предела,
обратитесь к дилеру фирмы Yamaha для
их замены.

Рекомендованное масло для приводной

цепи:

Трансмиссионное масло SAE 75W или
80W API GL-3

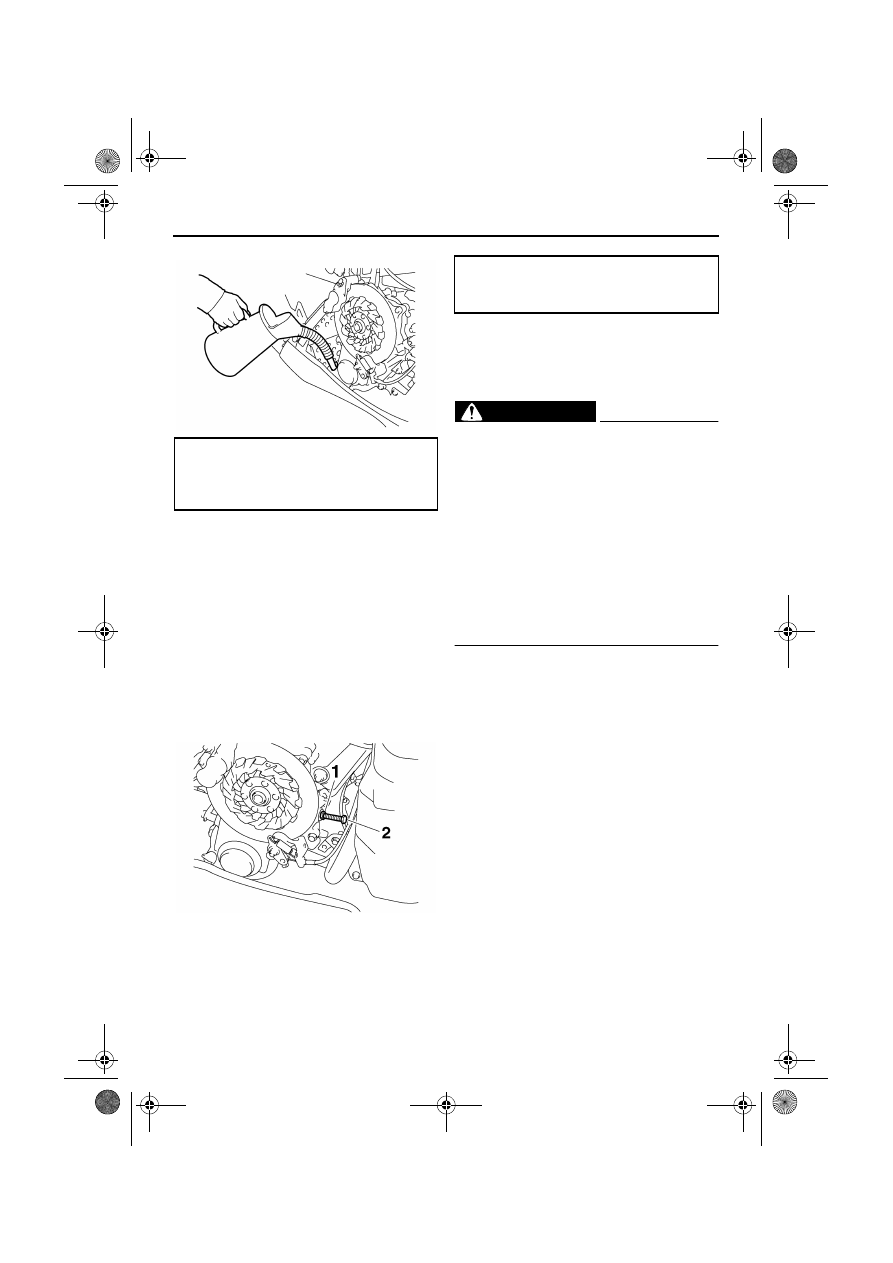

1. Контргайка
2. Регулировочный болт натяжения цепи

Крутящий момент затяжки:

Контргайка:

25 Нм (2.5 м·кгс, 18 фут·фунт силы)

U8HKR2X0.book  Page 85  Thursday, May 20, 2010  3:40 PM

Периодическое техническое обслуживание и регулировка

86

4.

Установите на место правую крышку и
капот.

Проверка накладок стояночного
тормоза

Проверьте накладки стояночного тормоза на
износ в соответствии с описанной ниже
процедурой.
1.

Снимите капот и правую боковую
крышку. (Порядок снятия см. на стр. 67.)

2.

Проверьте накладки стояночного тормоза
на износ, измерив их толщину. Если износ
накладок достиг предела, обратитесь к
дилеру фирмы Yamaha для их замены.

3.

Установите на место правую крышку и
капот.

Чтобы отрегулировать стояночный тормоз
По мере износа накладок стояночного тормоза
может возникнуть необходимость в их
регулировке для обеспечения требуемой
тормозной характеристики.
1.

Снимите капот и правую боковую
крышку. (Порядок снятия см. на стр. 67.)

2.

Ослабьте контргайку и регулировочный
болт колодки стояночного тормоза.

3.

Ослабьте контргайку троса стояночного
тормоза.

4.

Поворачивайте регулировочный болт
стояночного тормоза в ту или другую
сторону, чтобы отрегулировать длину
троса.

5.

Затяните контргайку троса стояночного
тормоза.

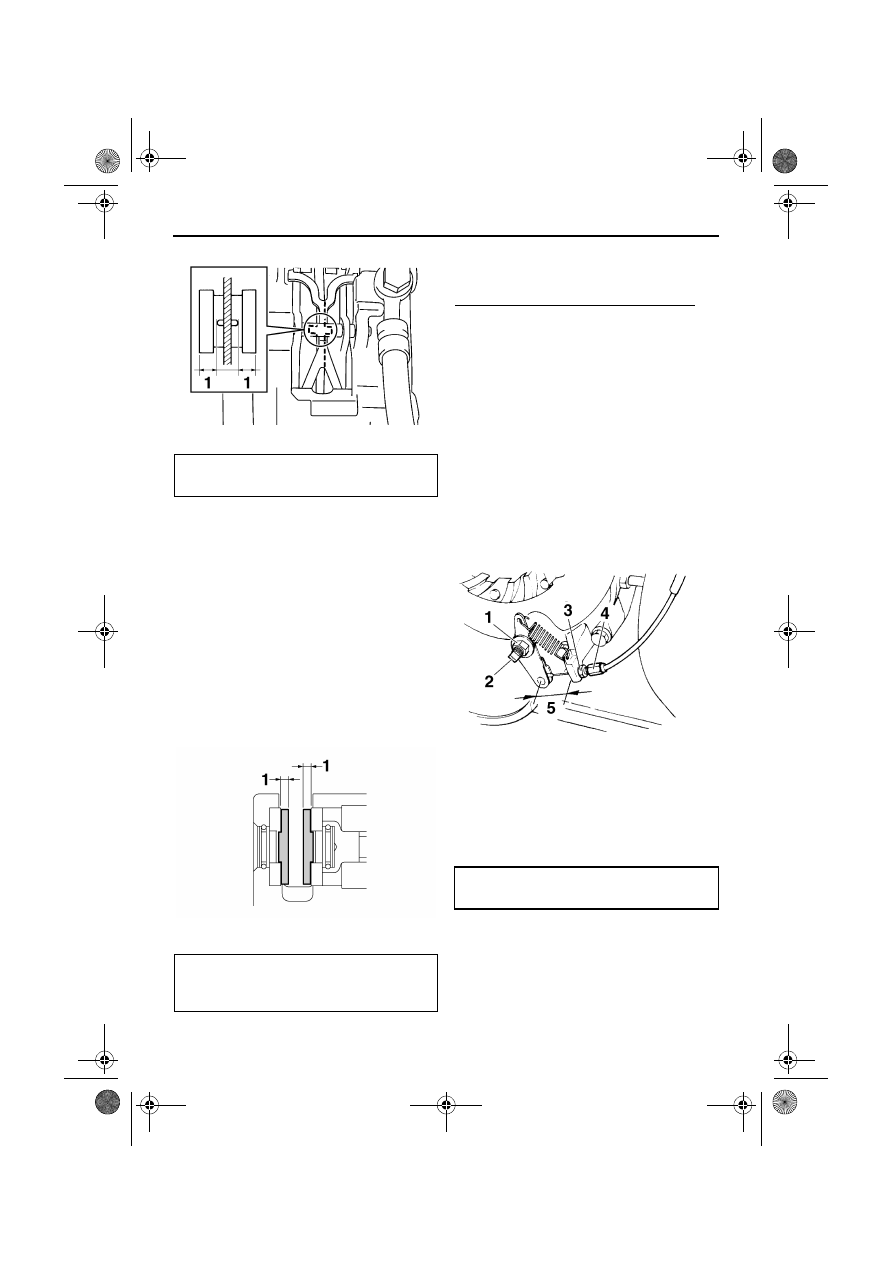

1. Предел износа тормозных колодок

Предел износа тормозных колодок:

4.7 мм (0.19 дюйм)

1. Предельный износ колодки стояночного

тормоза

Предельный износ колодки стояночного

тормоза:

1.2 мм (0.047 дюйм)

1. Контргайка регулировочного болта колодки

стояночного тормоза

2. Регулировочный болт троса стояночного

тормоза

3. Контргайка троса стояночного тормоза
4. Регулировочной болт колодки стояночного

тормоза

5. Длина троса стояночного тормоза

Длина троса стояночного тормоза:

43.5–46.5 мм (1.713–1.831 дюйм)

U8HKR2X0.book  Page 86  Thursday, May 20, 2010  3:40 PM

Периодическое техническое обслуживание и регулировка

87

6.

Поворачивайте регулировочный болт
стояночного тормоза в ту или другую
сторону для регулировки зазора между
колодками и тормозным диском.

7.

Затяните контргайку регулировочного
болта колодки стояночного тормоза.

8.

Установите на место правую крышку и
капот.

Проверка уровня тормозной жидкости

ОСТОРОЖНО

XWS00460

При доливке тормозной жидкости не
допускайте попадания воды в главный
тормозной цилиндр. Наличие воды в
тормозной жидкости существенно снижает
точку кипения жидкости и может привести
к образованию паровой пробки.
Если уровень тормозной жидкости в бачке
уменьшился, обратитесь к дилеру фирмы
Yamaha.

ВНИМАНИЕ

XCS00550

Тормозная жидкость может разъедать
окрашенные поверхности или
пластмассовые детали. Ни в коем случае не
проливайте тормозную жидкость. Если
пролили, немедленно вытрите.

Поместите снегоход на ровную поверхность и
поставьте его на стояночный тормоз. Уровень
тормозной жидкости должен находиться выше
отметки минимального уровня; при
необходимости добавьте жидкость.

Замена тормозной жидкости

ОСТОРОЖНО

XWS00471

Замена тормозной жидкости и следующих
деталей должна производиться только
дилером фирмы Yamaha.

Замена тормозной жидкости необходима,
когда в ходе периодического технического
обслуживания или в случае повреждения или
утечки тормозной жидкости заменены
следующие компоненты.

●

Все масляные уплотнения главного
тормозного цилиндра и цилиндра суппорта

●

Тормозной шланг

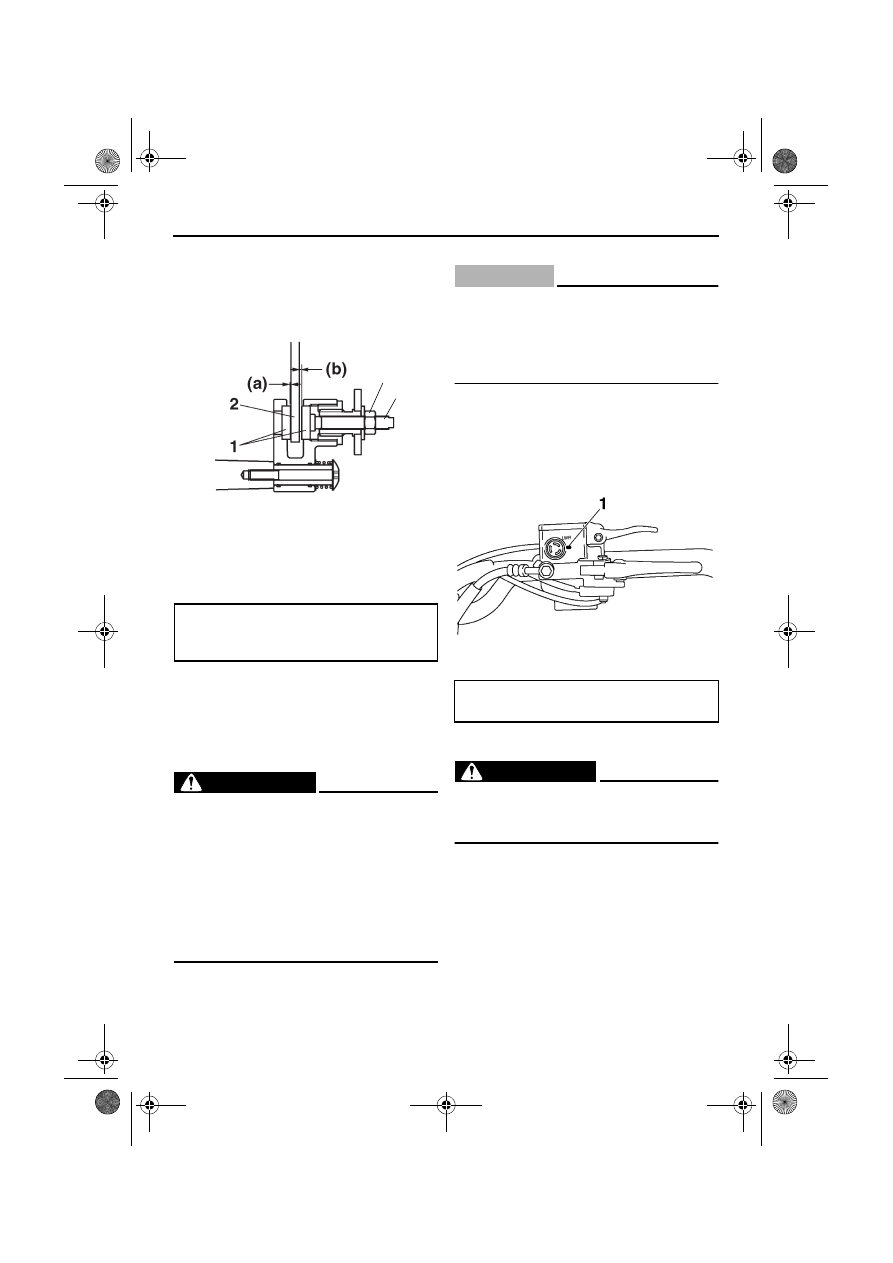

1. Колодка стояночного тормоза
2. Тормозной диск
3. Регулировочной болт колодки стояночного

тормоза

4. Контргайка регулировочного болта колодки

стояночного тормоза

Зазор между колодкой стояночного
тормоза и тормозным диском (a) + (b):

1.5–2.0 мм (0.059–0.079 дюйм)

4

3

1. Минимально допустимый уровень

Предусмотренная тормозная жидкость:

DOT 4
