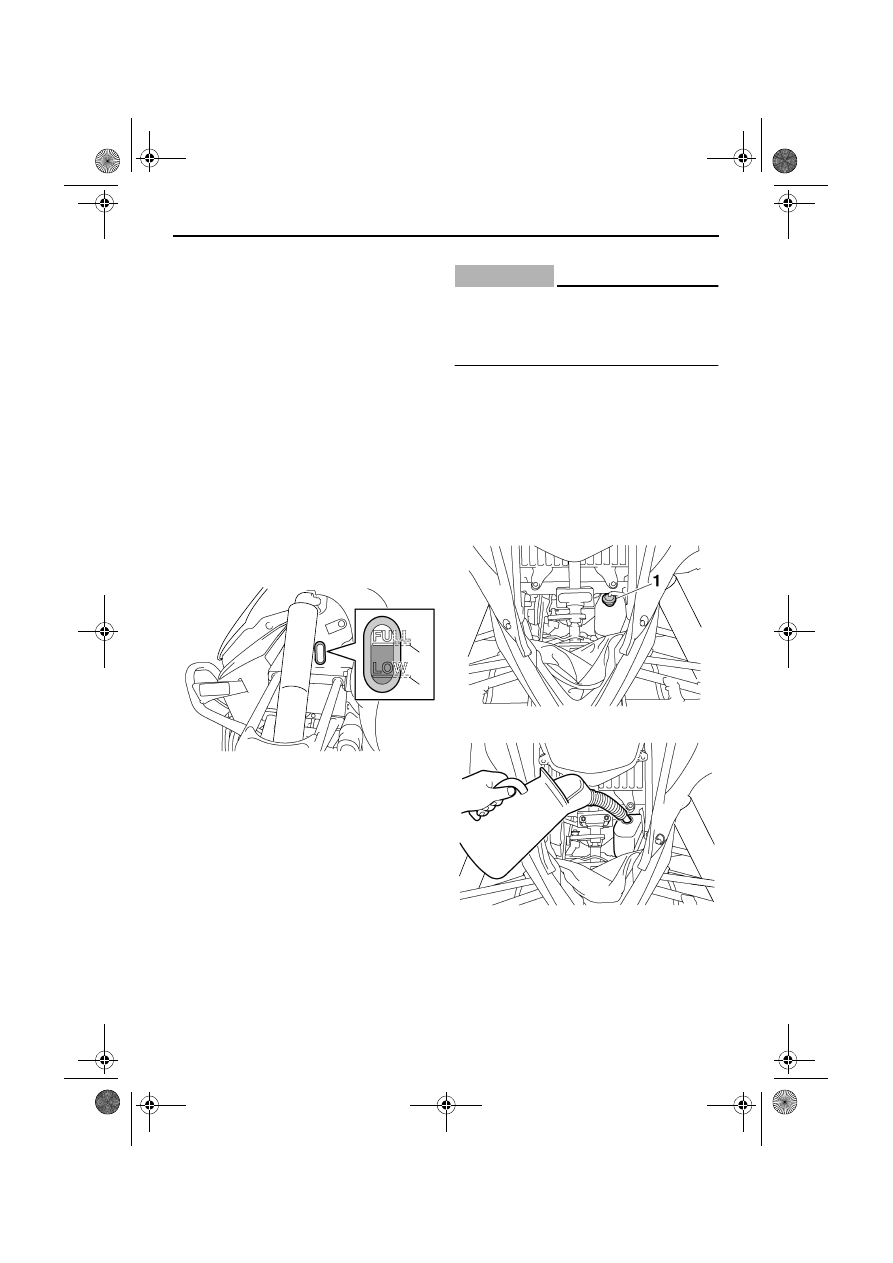

Периодическое техническое обслуживание и регулировка

80

охлаждающей жидкости”.)
ВНИМАНИЕ: Если нет охлаждающей
жидкости, используйте вместо нее
дистиллированную воду или мягкую
водопроводную воду. Не пользуйтесь
жесткой или соленой водой, поскольку
это может повредить двигатель. Если
вместо охлаждающей жидкости
используется вода, то при первой же
возможности замените ее охлаждающей
жидкостью, иначе система охлаждения
не будет защищена от мороза и
коррозии. Если вода была добавлена в
охлаждающую жидкость, обратитесь к
дилеру Yamaha, чтобы он проверил
содержание антифриза в охлаждающей
жидкости, иначе снизится ее
эффективность.

 [XCS00492]

Стравливание воздуха из системы
охлаждения

Из системы нужно стравить воздух, если бачок
охлаждающей жидкости пуст, а также если в
системе охлаждения обнаружен воздух или
утечка жидкости. Обратитесь к дилеру фирмы
Yamaha.

ВНИМАНИЕ

XCS00500

Эксплуатация двигателя после
неправильно выполненного стравливания
воздуха из системы охлаждения может
вызвать его перегрев и серьезную поломку.

Добавление охлаждающей жидкости

1.

Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.

2.

Снимите капот. (Порядок снятия см. на
стр. 67.)

3.

Снимите крышку бачка охлаждающей
жидкости и долейте охлаждающей
жидкости до отметки “FULL”.

1. Отметка “FULL” (полный)
2. Отметка “LOW” (низк.)

1

2

1. Крышка бачка охлаждающей жидкости

U8HKR2X0.book  Page 80  Thursday, May 20, 2010  3:40 PM

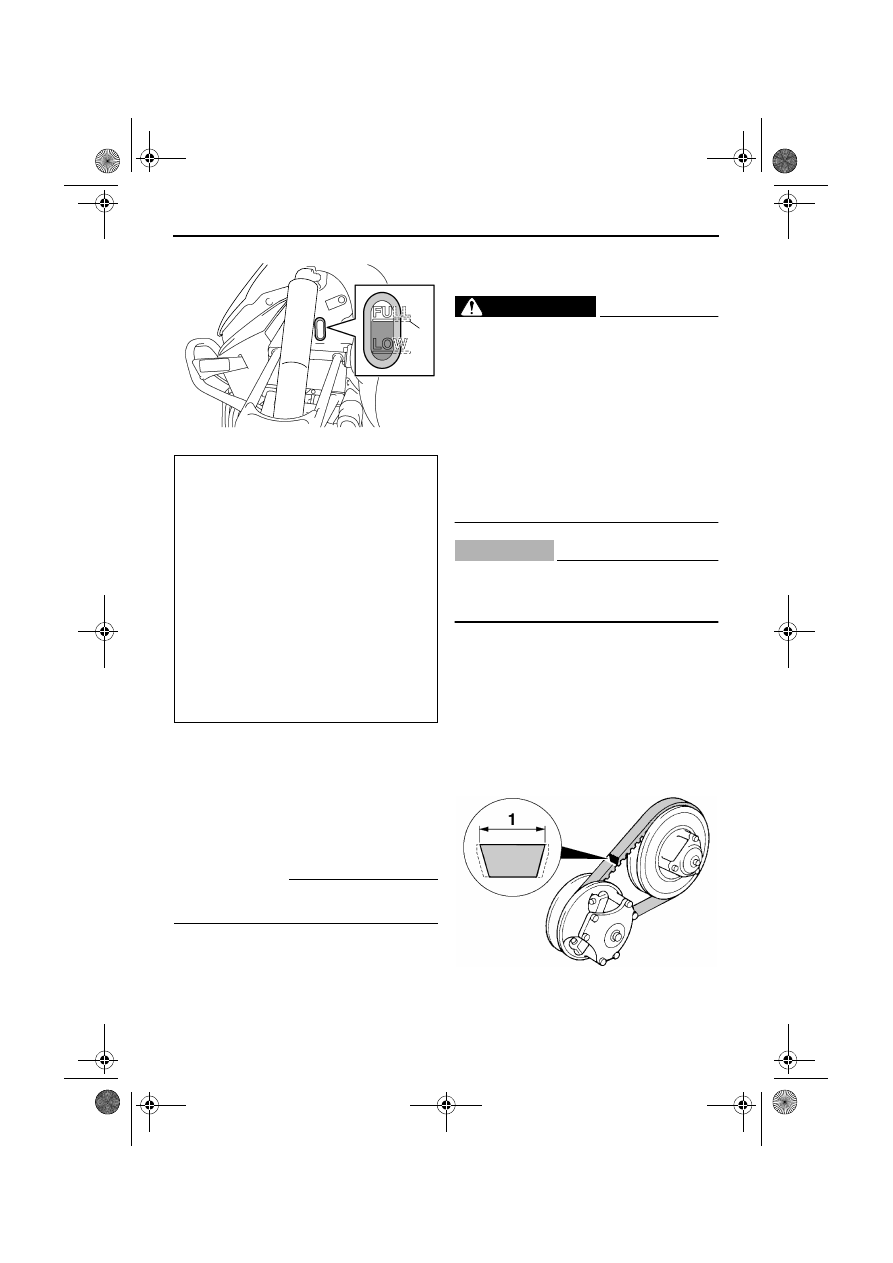

Периодическое техническое обслуживание и регулировка

81

4.

Запустите двигатель и добавляйте
охлаждающую жидкость, пока ее уровень
не стабилизируется, а затем выключите
двигатель.

5.

Проверьте систему на отсутствие утечек
жидкости. В случае утечки охлаждающей
жидкости установите ее причину.

ПРИМЕЧАНИЕ

При обнаружении утечек охлаждающей
жидкости обратитесь к дилеру фирмы Yamaha.

6.

Заполните бачок охлаждающей жидкости
до отметки “FULL”.

7.

Установите крышку бачка охлаждающей
жидкости.

8.

Установите капот.

XSU12067

Клиновой ремень

ОСТОРОЖНО

XWS00402

●

Прикосновение к вращающимся
клиновому ремню или деталям сцепления
может стать причиной тяжелой травмы
или гибели. Никогда не включайте
двигатель, если снят кожух привода.

●

Перед эксплуатацией снегохода убедитесь
в надежности установки кожуха привода,
чтобы избежать тяжелой травмы или
гибели, к которым могут привести
оторвавшийся во время эксплуатации
клиновый ремень или другие детали.

ВНИМАНИЕ

XCS00830

Никогда не включайте двигатель, если снят
клиновой ремень. При этом могут быть
повреждены детали сцепления.

Проверяйте клиновой ремень перед каждой
поездкой.

Чтобы проверить клиновой ремень

1.

Снимите капот и левую крышку, а затем
снимите кожух привода. (Порядок снятия
см. на стр. 31 и 67.)

2.

Проверьте клиновой ремень на отсутствие
износа и повреждений. В случае
необходимости замените.

1. Отметка “FULL” (полный)

Рекомендуемый антифриз:

Высококачественный антифриз на

основе этиленгликоля, содержащий

ингибиторы коррозии

Соотношение антифриза и воды в смеси:

3:2

Общее количество:

FX10 3.80 л (4.02 амер. кварты, 3.34

англ. кварты)

FX10M53S 4.90 л (5.18 амер. кварты,
4.31 англ. кварты)

FX10M62S 4.90 л (5.18 амер. кварты,

4.31 англ. кварты)
FX10RTRS 3.80 л (4.02 амер. кварты,

3.34 англ. кварты)

FX10XT 3.80 л (4.02 амер. кварты,
3.34 англ. кварты)

1

1. Предел износа клинового ремня

U8HKR2X0.book  Page 81  Thursday, May 20, 2010  3:40 PM

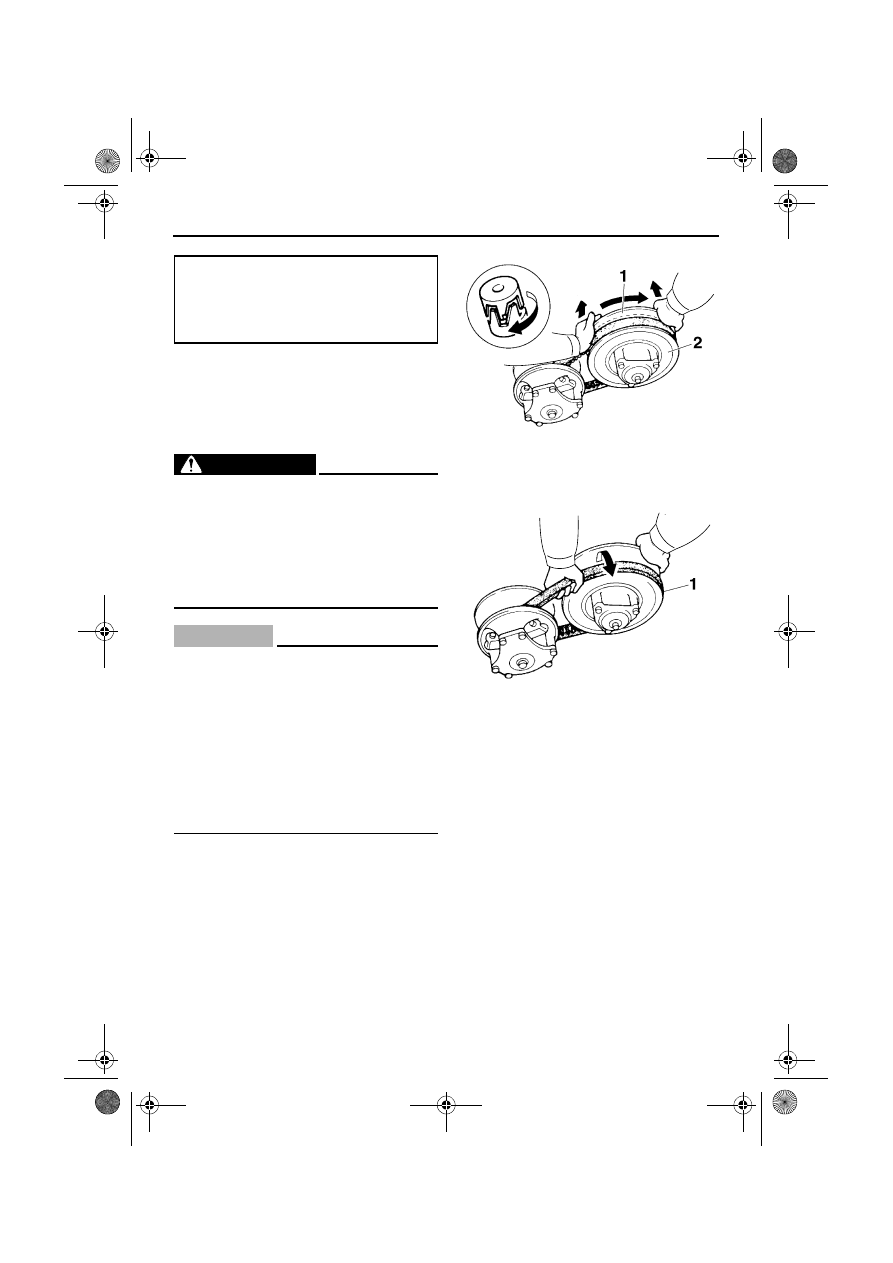

Периодическое техническое обслуживание и регулировка

82

3.

Установите кожух привода, а затем
установите левую боковую крышку и
капот.

Чтобы заменить и отрегулировать
клиновой ремень

ОСТОРОЖНО

XWS00411

При установке нового клинового ремня
убедитесь, что он правильно расположен. В
противном случае могут измениться
обороты включения сцепления ременной
передачи и снегоход может неожиданно
начать движение после запуска двигателя,
что может привести к аварии.

ВНИМАНИЕ

XCS00511

По мере того, как клиновой ремень
изнашивается, положение ремня будет
меняться. Если положение клинового
ремня выходит за пределы заданных
технических требований, его следует
отрегулировать, чтобы обеспечить
надлежащие характеристики сцепления.
Для выполнения этой регулировки
предоставьте снегоход дилеру фирмы
Yamaha.

1.

Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.

2.

Снимите капот и левую крышку, а затем
снимите кожух привода. (Порядок снятия
см. на стр. 31 и 67.)

3.

Поверните скользящий (вторичный) шкив
по часовой стрелке и надавите на него так,
чтобы он отделился от фиксированного
(вторичного) шкива.

4.

Стяните клиновой ремень с неподвижной
щеки вторичного шкива.

5.

Снимите его с вторичного и первичного
шкивов.

6.

Временно наденьте новый ремень только
на вторичный шкив, после чего измерьте
положение его внешней поверхности. Не
перетягивайте ремень между щеками;
подвижная и неподвижная щеки должны
касаться друг друга.

Ширина нового клинового ремня:

34.5 мм (1.36 дюйм)

Предел износа клинового ремня по

ширине:

32.5 мм (1.28 дюйм)

1. Неподвижная щека вторичного шкива
2. Подвижная щека вторичного шкива

1. Клиновой ремень

U8HKR2X0.book  Page 82  Thursday, May 20, 2010  3:40 PM

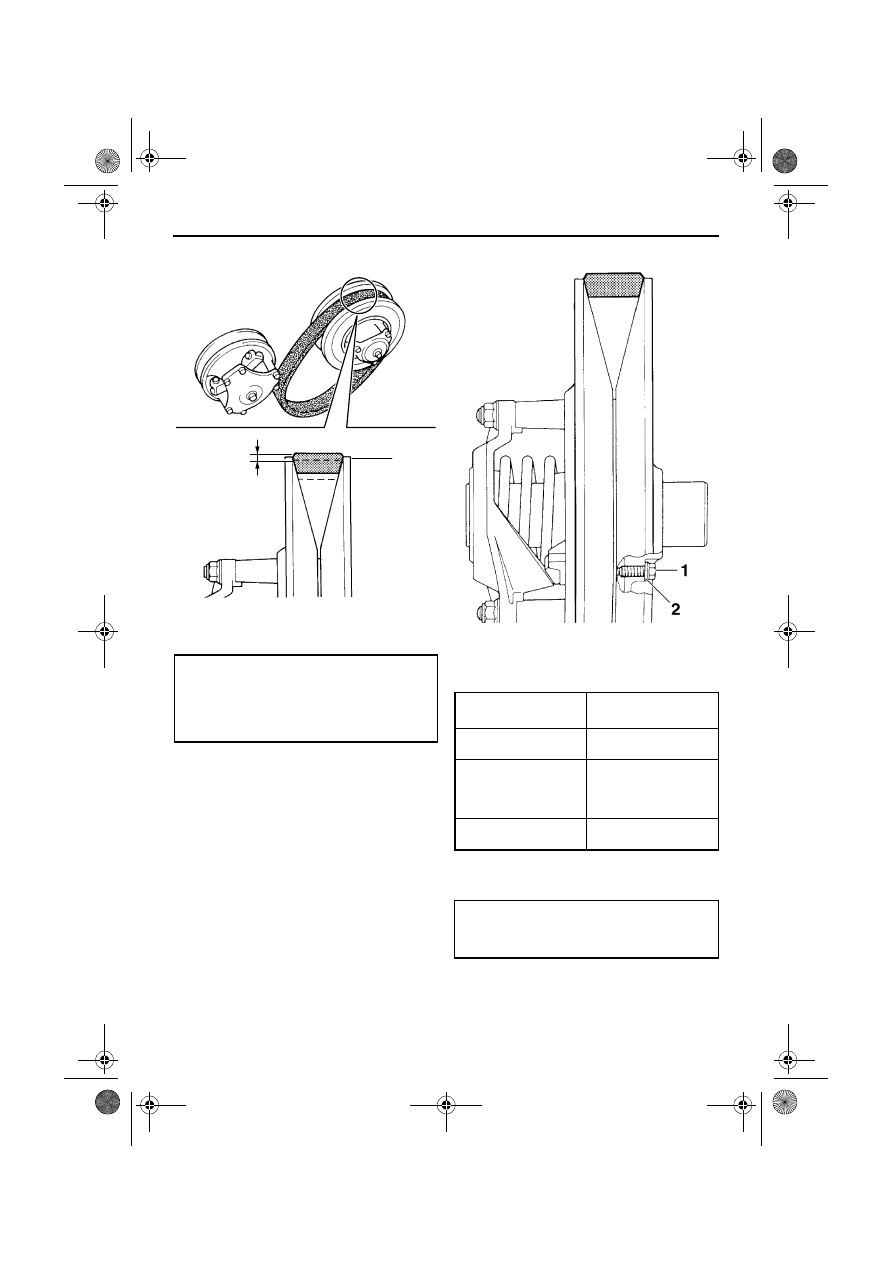

Периодическое техническое обслуживание и регулировка

83

7.

При неправильном положении внешней
поверхности клинового ремня измените
ее, сняв или добавив проставочную шайбу
на каждый регулировочный болт
клинового ремня.

8.

Затяните регулировочные болты
клинового ремня.

9.

Наденьте ремень на первичный шкив.

1. Край вторичного шкива
2. Стандартное положение клинового ремня

Стандартное положение внешней

поверхности клинового ремня:

От 1.5 мм (0.06 дюйма) выше края
вторичного шкива до 0.5 мм (0.02

дюйма) ниже края

2

1

1. Регулировочный болт положения клинового

ремня

2. Проставочная шайба

Положение клинового

ремня

Регулировка

Более 1.5 мм (0.06
дюйма) выше края

Снимите
проставочную шайбу.

От 1.5 мм (0.06
дюйма) выше края до
0.5 мм (0.02 дюйма)
ниже края

Не требуется
(правильное
положение).

Более 0.5 мм (0.02
дюйма) ниже края

Добавьте
проставочную шайбу.

Момент затяжки регулировочного болта

клинового ремня:

10 Нм (1.0 м·кгс, 7.2 фут·фунт силы)
