С каждой стороны располагается по одной
пресс-масленке. Каждая из которых  распо-
лагается в передней части рамы под руле-
выми рычагами.

В  общем  случае  для  смазки  достаточно
4—5 нажатий на нагнетатель смазки.

Если ввести слишком большое количество
смазки  она  будет  выходить  и  попадать  на
компоненты  передней  подвески  и  рулево-
го  управления.  Удалите  избыточное  коли-
чество смазки во избежание её попадания
на другие части.

mmo2 010 -007 -014_a

ЛЕВАЯ СТОРОНА
1.  Пресс-масленка
2. Рулевой рычаг

Лыжи

Контроль состояния лыж и коньков

Проверьте состояние лыж, коньков и изно-
состойких накладок на коньках (при их на-
личии). При обнаружении признаков износа
деталей обратитесь к дилеру Ski-Doo.



ПРЕДОСТЕРЕЖЕНИЕ

Сильно  изношенные  лыжи  и/или

коньки  ухудшают  управляемость

снегохода.

Предохранители

Проверка предохранителей

В качестве защитных элементов электроо-
борудования снегохода используются пре-
дохранители, см. «ТЕХНИЧЕСКОЕ ОБСЛУ-
ЖИВАНИЕ».

Проверьте  состояние  предохранителей  и
замените их при необходимости.

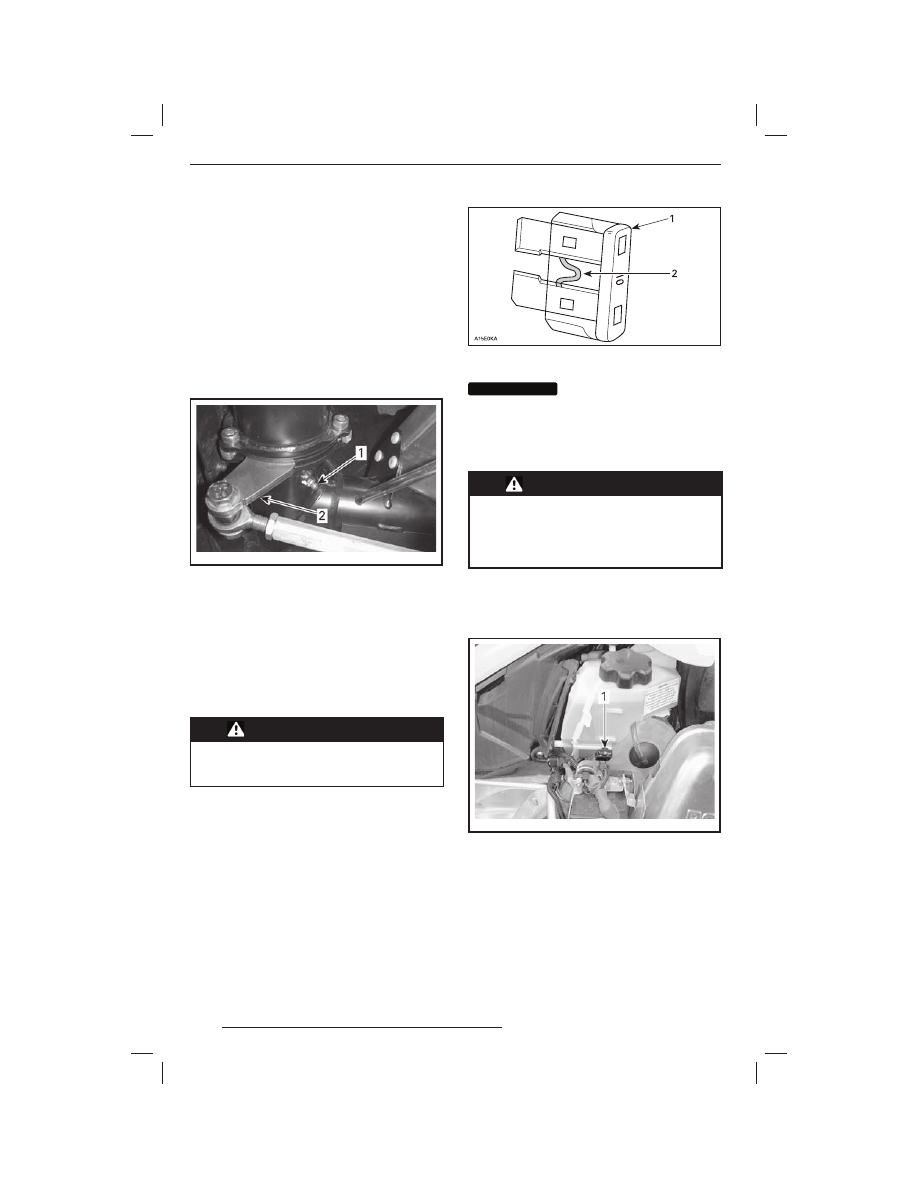

Извлеките предохранитель из держателя и
проверьте состояние плавкой нити.

1. Предохранитель
2. Нить

ВНИМАНИЕ

ВНИМАНИЕ

Не  используйте  пре-

дохранитель,

рассчитанный

на

больший ток — это может привести

к  серьёзному  повреждению  элек-

трических  компонентов  и/или  воз-

горанию снегохода.



ПРЕДОСТЕРЕЖЕНИЕ

Установите  и  устраните  причи-

ну  перегорания  предохранителя,

прежде  чем  снова  пускать  двига-

тель.  При  необходимости  обрати-

тесь за помощью к дилеру Ski-Doo.

Расположение предохранителей

Главный  предохранитель  располагается
рядом с резервуаром системы смазки.

mmo2 010 -004 -011_b

1.  Главный предохранитель

Предохранитель  датчика  уровня  топлива
располагается за глушителем впуска.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

75

mmo2 007 -009 -016_b

ЗА ГЛУШИТЕЛЕМ ВПУСКА
1.  Расположение предохранителя

Световые приборы

После  замены  лампы  проверяйте  работо-
способность  соответствующего  светового
прибора.

Замена ламп фар

ВНИМАНИЕ

ВНИМАНИЕ

Во  избежание  сокра-

щения  срока  службы  галогенных

ламп  не  касайтесь  пальцами  сте-

клянной колбы лампы. Если Вы до-

тронулись  до  стеклянной  колбы,

очистите  её  изопропиловым  спир-

том,  который  не  оставляет  плёнку

на стекле.

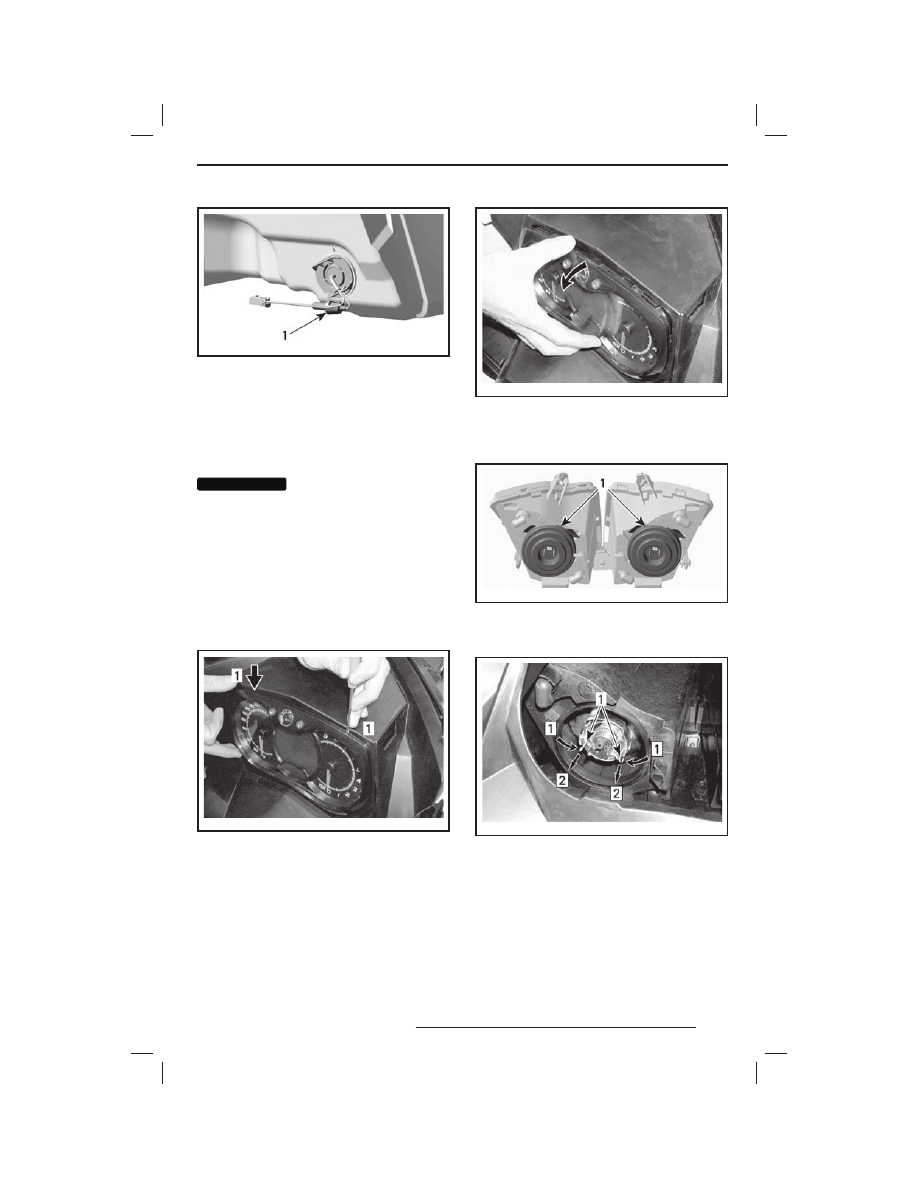

1.  С помощью маленькой отвёртки отсое-

дините фиксаторы крепления информа-
ционного центра.

mmo2 007 -009 -061_a

ТИПОВОЙ ВАРИАНТ
1.  Фиксатор

2.  Осторожно  снимите  информационный

цент и отложите его в сторону.

mmo2 007 -009 -062_a

ТИПОВОЙ ВАРИАНТ

3.  Отсоедините  патрон  перегоревшей

лампы. Снимите резиновый чехол.

mmo2 007 -009 -022_a

1.

Резиновые чехлы

4.  Одновременно сожмите и потяните оба

конца фиксатора, чтобы извлечь лампу.

mmo2 007 -009 -063_a

Шаг 1: Сжать оба конца фиксатора
Шаг 2: Потянуть
1. Фиксатор

5.  Извлечь лампу и заменить её. При уста-

новке  новой  лампы  будьте  вниматель-
ны, устанавливайте ее в правильное по-
ложение.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

76

mmo2 007 -009 -064_a

ИЗВЛЕКИТЕ И ЗАМЕНИТЕ ЛАМПУ

Регулировка головной оптики

Снимите информационный центр, см. «ЗА-
МЕНА ЛАМП ФАР». Вращайте рукоятки для
регулировки направления световых пучков
фар.

mmo2 007 -009 -023_a

ТИПОВОЙ ВАРИАНТ
1.  Рукоятки

Замена лампы заднего фонаря

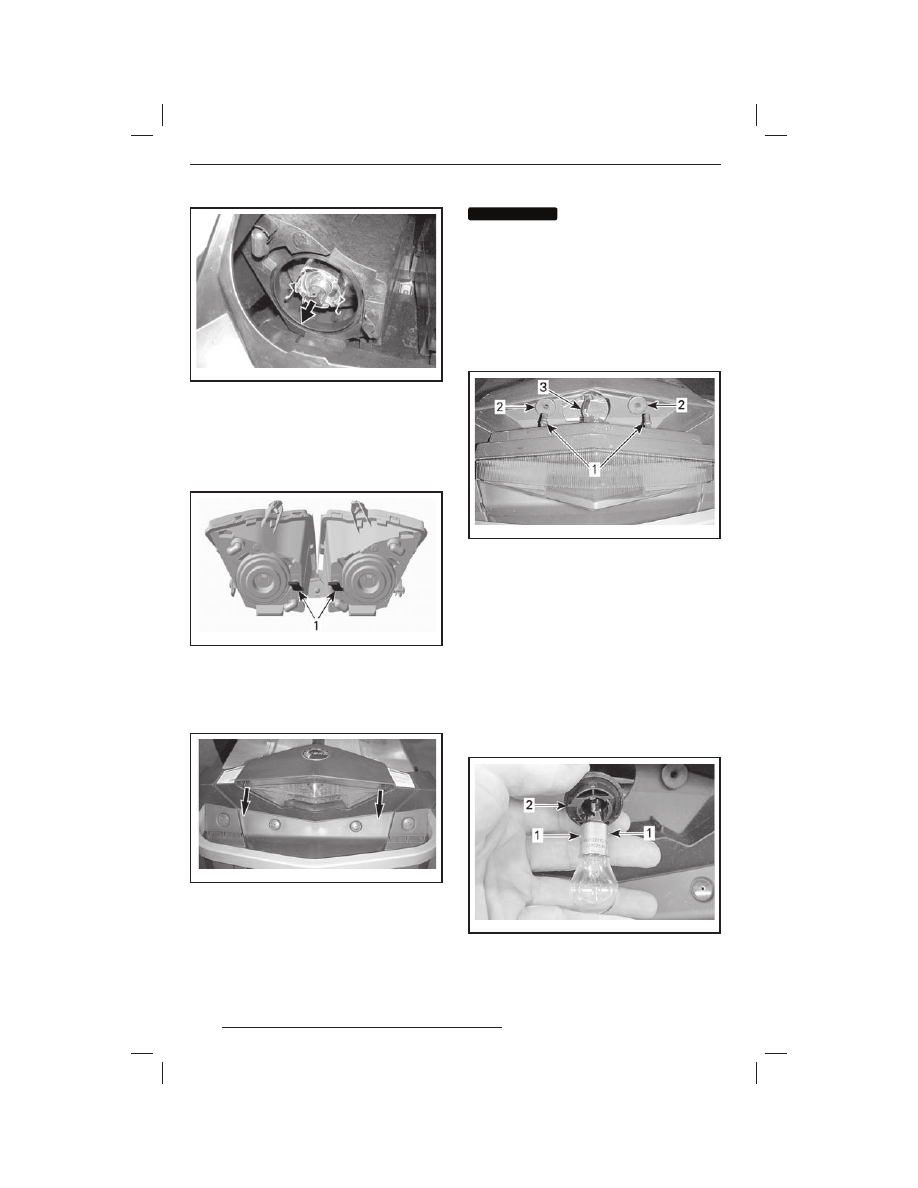

1.  Потянув за рассеиватель с двух сторон,

извлеките корпус заднего фонаря.

mmr200 8-039-0 12_ a

ТИПОВОЙ ВАРИАНТ — АККУРАТНО ПОТЯНИ-
ТЕ ЗА УГЛЫ

ВНИМАНИЕ

ВНИМАНИЕ

Корпус  заднего  фона-

ря  удерживается  на  местe  с  помо-

щью  двух  пластиковых  штифтов

вставленных  в  резиновые  втулки.

Если  при  снятии  корпус  фонаря

слишком сильно отклонить в сторо-

ну  штифты  могут  сломаться  и  кор-

пус  фонаря  придётся  заменить.  Во

избежание повреждения жгута про-

водов  не  вытаскивайте  корпус  фо-

наря слишком сильно.

mmr200 8-039-0 06_ a

1.  Штифты крепления корпуса заднего фонаря
2. Резиновые втулки
3. Жгут проводов заднего фонаря

2.  Повернув  патрон  лампы  против  часо-

вой стрелки, снимите его с корпуса фо-
наря.

3.  Нажав  и  повернув  лампу  против  часо-

вой стрелки, извлеките её из патрона.

4.  Установите новую лампу, слегка нажав

на неё и повернув по часовой стрелке.

ПРИМЕЧАНИЕ: Обратите внимание на рас-
положение держателей на корпусе лампы и
при установке совместите их с соответству-
ющим фиксатором патрона.

mmr200 8-039-0 08_ a

1.  Держатели лампы
2. Фиксатор на патроне

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

77

Корпус

Капот



ПРЕДОСТЕРЕЖЕНИЕ

Не  допускайте  работы  двигателя

со снятым капотом.

Снятие капота

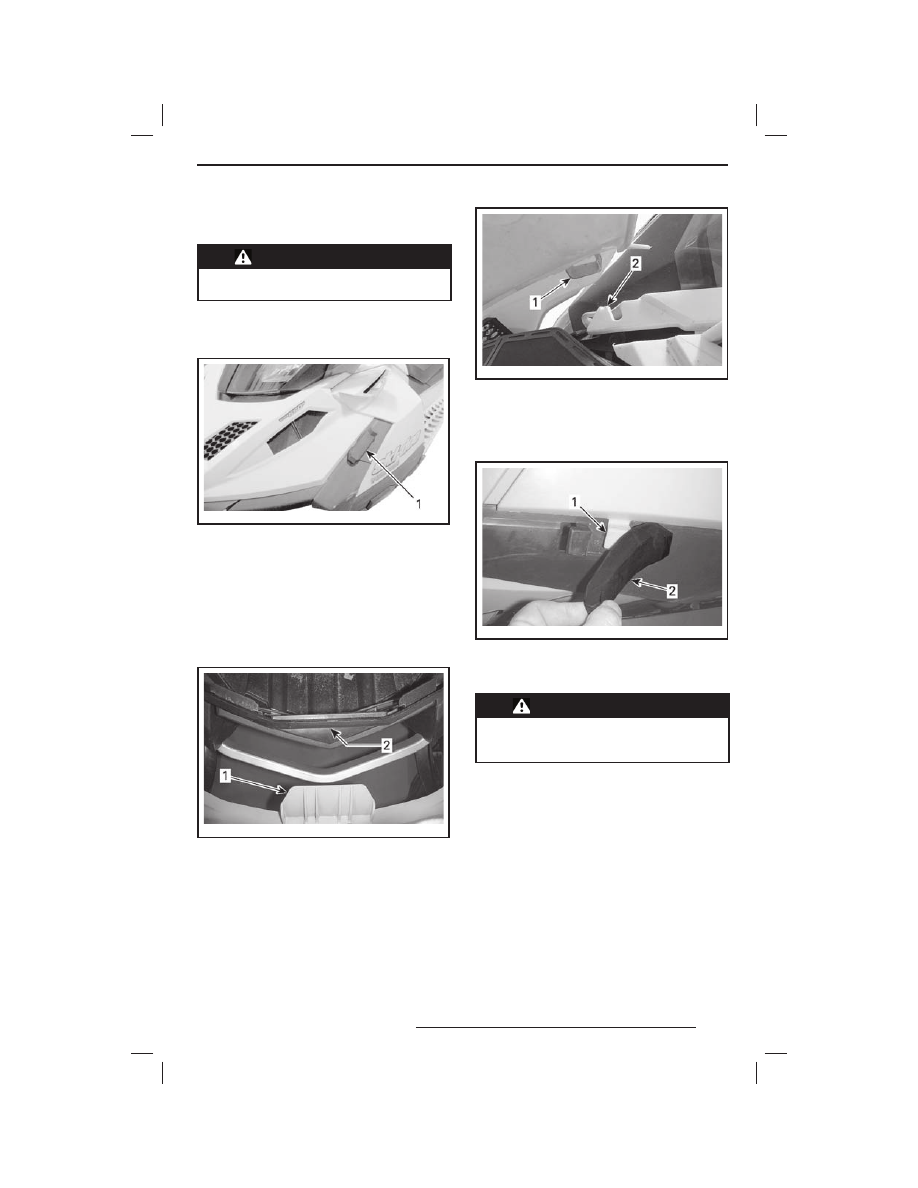

1.  Откройте резиновые держатели капота.

mmo2 010 -007 -012_b

1.  Передние резиновые держатели

2.  Сдвиньте  капот  по  направлению  к  пе-

редней части снегохода.

Установка капота

1.  Сдвигая  капот  по  направлению  к  зад-

ней части снегохода вставьте передний
фиксатор  капота  в  соответствующий
паз нижнего поддона.

mmo2 010 -007 -015_a

1.  Передний фиксатор капота
2. Паз на нижнем поддоне

2.  Для крепления задней части капота на

консоли разместите задние пазы капо-
та над фиксаторами консоли и нажмите
вниз.

mmo2 010 -007 -016_a

1.  Задний паз капота
2. Фиксатор консоли

3.  Разместите внешние фиксаторы капота

под резиновыми держателями и зафик-
сируйте их.

mmo2 010 -007 -017_a

1.  Внешние фиксаторы капота
2. Передние резиновые держатели

Боковые панели



ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работы двигателя с

открытой  или  снятой  боковой  па-

нелью.

Снятие боковой панели

1.  Откройте  передний,  верхний  и  нижний

резиновые держатели.
