107

mmr200 9-133-0 02_ a

1.  Нижнее кольцо инструмента на одном уровне

с нижней частью накладки опорного полоза

9.  Считайте величину нагрузки, зафиксиро-

ванную с помощью верхнего кольца ин-
струмента.

mmr200 9-133-0 03_ a

СЧИТЫВАНИЕ ЗНАЧЕНИЯ НАГРУЗКИ
1. Верхнее кольцо

10.  Полученное значение должно соответ-

ствовать данным, приведённым в рас-
положенной ниже таблице.

РЕГУЛИРОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ

Установка величины прогиба гусеницы

30–35 мм

Полученное значение нагрузки

7,3 кг

11.  Если полученное значение не соответ-

ствует данным, приведённым в таблице,
отрегулируйте натяжение гусеницы. Бо-
лее подробная информация приведена
в параграфе «РЕГУЛИРОВКА НАТЯЖЕ-
НИЯ ГУСЕНИЦЫ».

Регулировка натяжения гусеницы

1.  Снимите колпачок шнура безопасности

(ключ DESS) с контактного устройства.

2.  Снимите колпачки задних катков (если

установлены).

mmo2 013 -004 -030_a

rMOTION
1.  Колпачок правого заднего направляющего

катка

3.  Ослабьте болты крепления задних на-

правляющих катков.

mmo2 013 -004 -031_a

tMOTION
1. Болт левого заднего направляющего катка

mmo2 013 -004 -032_a

rMOTION
1.  Болт крепления правого заднего направ-

ляющего катка

4.  Вращением регулировочных болтов уста-

новите требуемое натяжение гусеницы.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

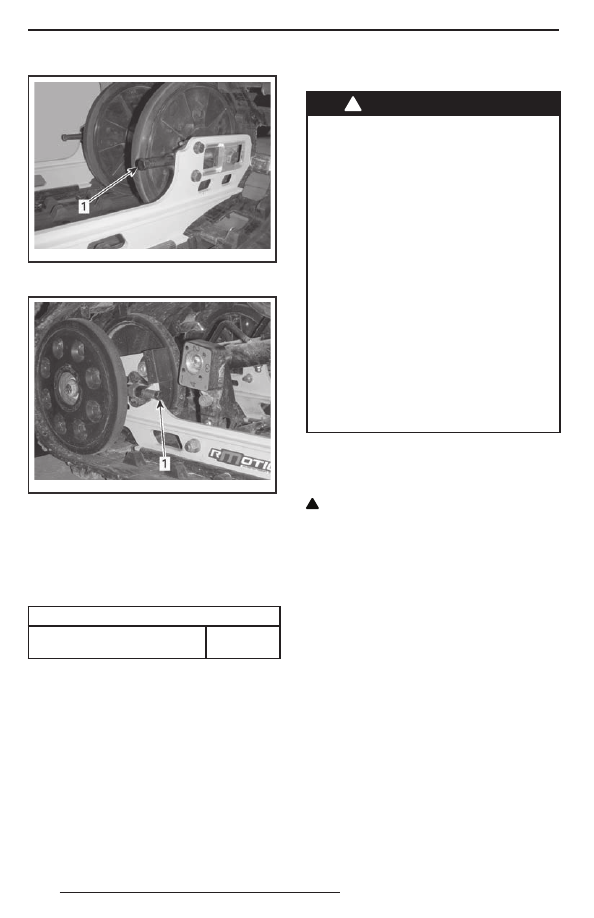

108

mmo2 013 -004 -033_a

tMOTION
1. Левый регулировочный винт

mmo2 013 -004 -034_a

rMOTION
1. Правый регулировочный болт

5.  Если Вам не удаётся правильно отрегу-

лировать натяжение гусеничной ленты,
обратитесь к дилеру Ski-Doo.

6.  Затяните крепёжные болты указанным

моментом.

МОМЕНТ ЗАТЯЖКИ

Болт крепления

направляющего катка

(48 ± 6) Н•м

7.  Проверьте центровку гусеницы, как опи-

сано ниже.

Центровка гусеничной ленты

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед проверкой положения гу-

сеницы убедитесь в отсутствии

в  ней  посторонних  предметов,

ко т о р ы е  м о г у т  в ы л е т е т ь  п р и

включении двигателя. Следите,

чтобы  руки,  ноги,  инс трумент

или одежда не оказались захва-

чены вращающимися деталями.

Поднимите и поставьте снегоход

на опору с широким основанием

и отражательным щитком. Убе-

дитесь в отсутствии людей по-

близости  и  поза ди  снегохода.

Н е  п р о в о р ач и в а й т е  г ус е н и ц у

на высокой скорости.
Из быстро вращающейся гусени-

цы под действием центробежной

силы  мог ут  неожиданно  выле-

теть  сломанные  шипы,  звенья

гусеницы или какие-то посторон-

ние предметы, которые способ-

ны нанести травмы ногам и дру-

гим частям тела.

1.  Поднимите  заднюю  часть  снегохода

и установите на опору с широким основа-
нием, чтобы гусеница не касалась опор-
ной поверхности.

!

 ОСТОРОЖНО Практикуйте пра-

вильную технику подъёма, преи-

мущественно  используйте  силу

ног. Не поднимайте заднюю часть

снегохода, если у Вас для этого

недостаточно сил.

2.  Пустите  двигатель  и  слегка  нажмите

на рычаг дроссельной заслонки, чтобы
гусеничная лента начала медленно вра-
щаться. Длительность работы гусеницы
в таком режиме не должна превышать
20-ти секунд.

3.  Проверьте симметричность положения гу-

сеничной ленты относительно накладок
полозьев: расстояние между полозьями
и направляющими гребнями гусеничной
ленты должно быть одинаковым с обеих
сторон.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

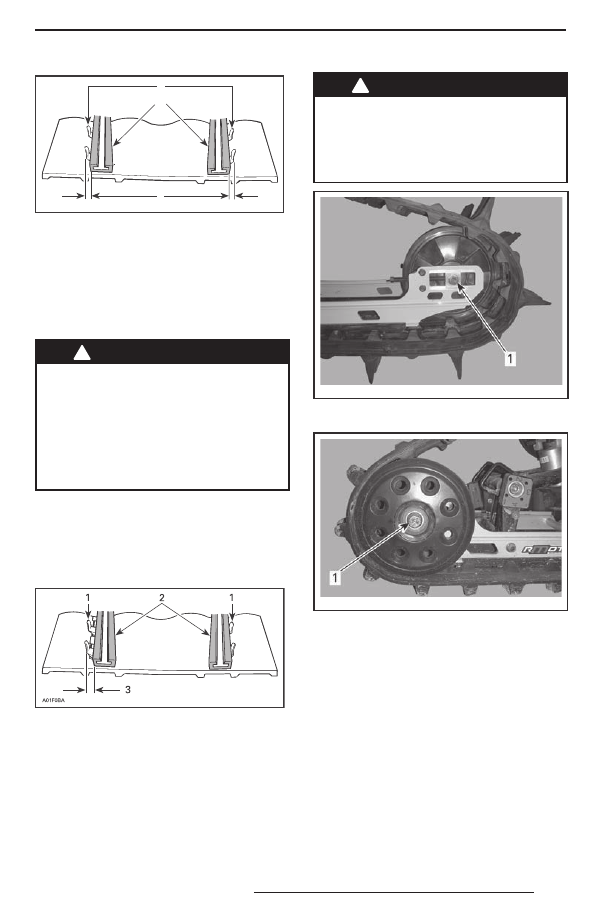

109

A01F05A

1

2

3

1. Направляющие гребни
2. Накладки полозьев
3. Одинаковое расстояние с обеих сторон

4.  Для регулировки центровки гусеницы вы-

полните следующее:

4.1  Остановите двигатель.
4.2  Снимите колпачок шнура безопасности

(ключ DESS) с контактного устройства.

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед началом операций по ре-

гулировке и техническому обслу-

живанию снегохода снимите кол-

пачок шнура безопасности (если

не требуется иное) с контактного

устройства выключателя двига-

теля.  Для  выполнения  рег ули-

ровки выберите безопасное ме-

сто вдали от снегоходных трасс.

4.3  Ослабьте стопорные винты заднего

направляющего катка.

4.4  Подтяните  рег улировочный  болт

на той стороне движителя, где рас-
стояние между направляющими греб-
нями и опорным полозом наибольшее.

1. Направляющие гребни
2. Накладки полозьев
3.  Подтяните регулировочный болт на этой

стороне

5.  Затяните болты крепления.

!



ПРЕДОСТЕРЕЖЕНИЕ

Убедитесь, что крепёжные болты

направляющих катков надёжно

затянуты, чтобы избежать само-

произвольного  демонта жа  на-

правляющего катка и последую-

щего заклинивания гусеницы.

mmo2 013 -004 -031_a

tMOTION
1. Затянуть моментом (48 ± 6) Н•м

mmo2 013 -004 -032_a

rMOTION
1. Затянуть моментом (48 ± 6) Н•м

6.  Снова пустите двигатель и на малой ско-

рости движения гусеничной ленты про-
верьте симметричность её положения
относительно опорных полозьев.

7.  Опустите снегоход на опорную поверх-

ность.

8.  Установите на место колпачки задних кат-

ков (если имеются).

Подвеска

Состояние задней подвески

Осмотрите все компоненты подвески, вклю-
чая накладки опорных полозьев, пружины,
катки и другие детали.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

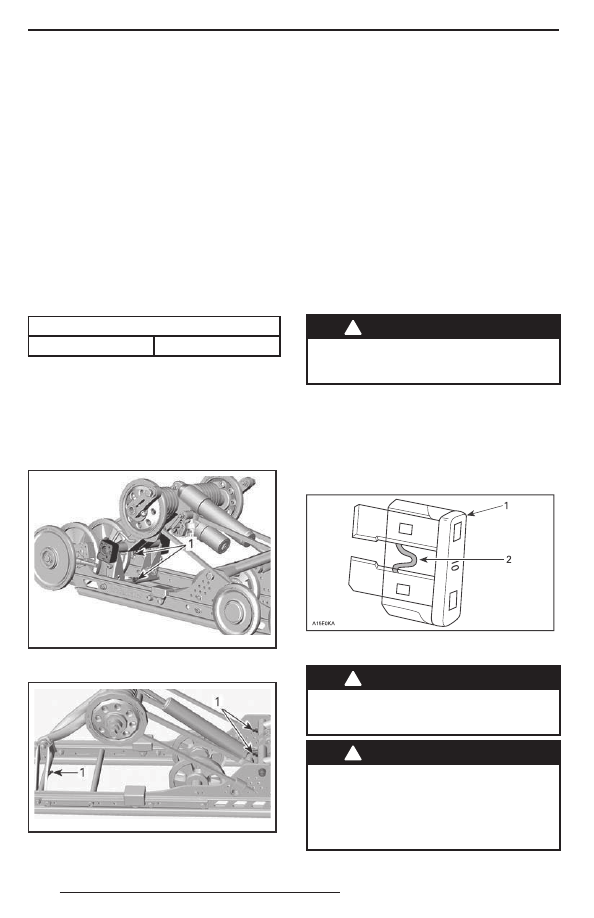

110

ПРИМЕЧАНИЕ:  При  движении  машины
по снежному покрову снег играет роль смаз-
ки и охладителя поверхности скольжения.
Продолжительное  движение  снегохода
по обледеневшей поверхности или по зер-
нистому снегу приводит к перегреву и пре-
ждевременному износу накладок опорных
полозьев гусеницы.

Состояние ленточного

ограничителя

Проверьте ленточные ограничители на на-
личие трещин и признаков износа, а также
затяжку резьбовых крепёжных деталей.
Проверьте состояние отверстий в ленточ-
ном ограничителе. При необходимости за-
менить. Затяните гайку рекомендованным
моментом.

МОМЕНТ ЗАТЯЖКИ

Гайка

(10 ± 1) Н•м

Смазка компонентов подвески

Смажьте компоненты задней подвески в ме-
стах расположения пресс-маслёнок синтети-
ческой смазкой SUSPENSION GREASE (P/N
293 550 033). Периодичность обслуживания
указана в разделе «РЕГЛАМЕНТ ТЕХНИЧЕ-
СКОГО ОБСЛУЖИВАНИЯ».

mmr201 2-005-0 01_ a

rMOTION
1. Пресс-маслёнка

mmo2 013 -004 -008_a

tMOTION
1. Пресс-маслёнка

Проверка состояния рулевого

управления и передней подвески

Визуально проверьте затяжку крепёжных
элементов рулевого управления и перед-
ней подвески (шаровые опоры и шаровые
шарниры рычагов и тяг рулевого привода,
болты шарнирного крепления, болты кре-
пления лыж и цапф лыж, и т. д.). При необ-
ходимости обратитесь к авторизованному
дилеру Ski-Doo.

Лыжи

Состояние лыж и коньков

Проверьте состояние лыж и твёрдосплавных
коньков. При обнаружении признаков изно-
са деталей обратитесь к авторизованному
дилеру Ski-Doo.

!



ПРЕДОСТЕРЕЖЕНИЕ

Сильно изношенные лыжи и/или

коньки ухудшают управляемость

снегохода.

Предохранители

Проверка предохранителей

Проверьте и, при необходимости, замените
предохранитель.
Извлеките предохранитель из держателя.
Проверьте, не оплавлена ли его нить.

1. Предохранитель
2. Проверьте, не оплавилась ли нить

!



ПРЕДОСТЕРЕЖЕНИЕ

Запрещается использовать пре-

дохранитель  с  более  высоким

номиналом.

!



ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохра-

нителя,  преж де  чем  запускать

двигатель, найдите и устраните

причину неисправности. Обрати-

тесь к авторизованному дилеру

Ski-Doo.
