Снегоход Ski-Doo rev-xr. Руководство - часть 19

21) Задняя багажная

площадка

Только Grand Touring

ПРЕДОСТЕРЕЖЕНИЕ

Предметы на заднем багажнике

должны быть надёжно закрепле-

ны. Не перевозите хрупкие предме-

ты. Груз на багажнике может ухуд-

шить управляемость снегохода.

Грузоподъёмность этого багажника

ограничена, МАКСИМАЛЬНЫЙ вес

груза 15,8 кг (включая груз, располо-

женный в багажном отделении). При

перевозке груза снижайте скорость

движения. Отрегулируйте подвеску

в соответствии с нагрузкой.

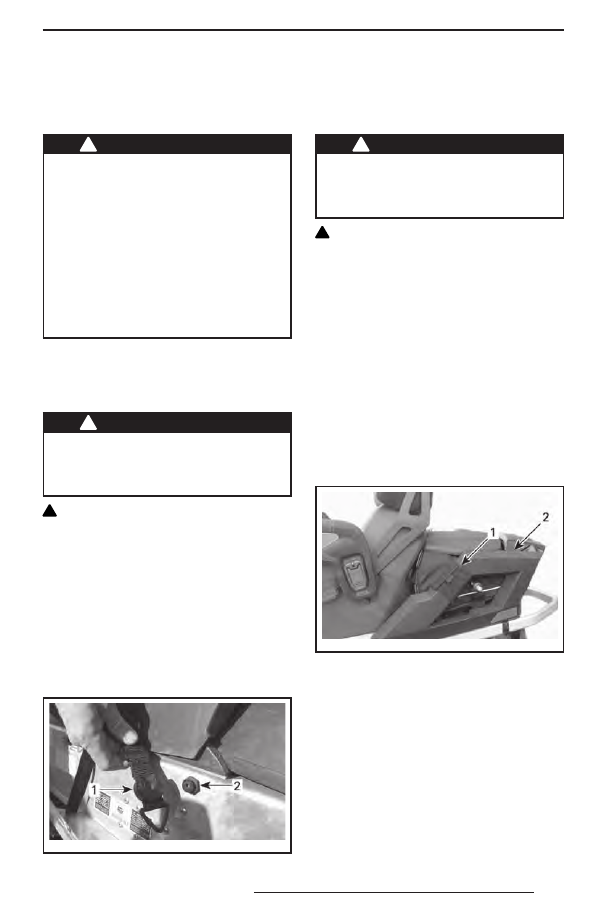

22) Сумка тоннельного

типа

GSX LE

ПРЕДОСТЕРЕЖЕНИЕ

Сумка тоннельного типа должна

быть надёжно закреплена, и в ней

не должны храниться острые, тяжё-

лые или хрупкие предметы.

ОСТОРОЖНО Максимальная мас-

са груза, размещаемого в данной сум-

ке, — 1,4 кг (груз должен быть равно-

мерно распределён).
Сумка тоннельного типа крепится к тон-

нелю с помощью ремней и зацепов. Для

установки, прикрепите пластиковые на-

конечники ремней к зацепам на тонне-

ле и отрегулируйте ремни.
Для снятия сумки тоннельного типа, по-

тяните пластиковые наконечники рем-

ней вниз, и снимите их с зацепов.

msi20 09-005 -004

1. Ремень
2. Зацеп

23) Сумка тоннельного

типа

Grand Touring

ПРЕДОСТЕРЕЖЕНИЕ

Сумка тоннельного типа должна

быть надёжно закреплена, и в ней

не должны храниться острые, тяжё-

лые или хрупкие предметы.

ОСТОРОЖНО МАКСИМАЛЬНАЯ

масса груза, размещаемого в данной

сумке — 2,27 кг (груз должен быть

равномерно распределён).
Сумка может быть установлена на тонне-

ле как в вертикальном, так и в горизон-

тальном положении, кроме этого возмож-

но её использование в качестве рюкзака.

Плечевые ремни хранятся в кармане, рас-

положенном в нижней части сумки.
Горизонтальное размещение
Если на заднем багажнике лежит лишь

одна сумка, её следует уложить горизон-

тально.
Закрепите сумку с помощью застежки-

липучки, как показано на рисунке.

msi20 09-085 -002_a

1. Застёжка типа «липучка»
2. Задний багажник

Крепёжные застежки-липучки можно

хранить в боковых карманах во вставке

внутри багажного кофра. Боковые кар-

маны скрыты в нижней части подкладки

туннельной сумки.

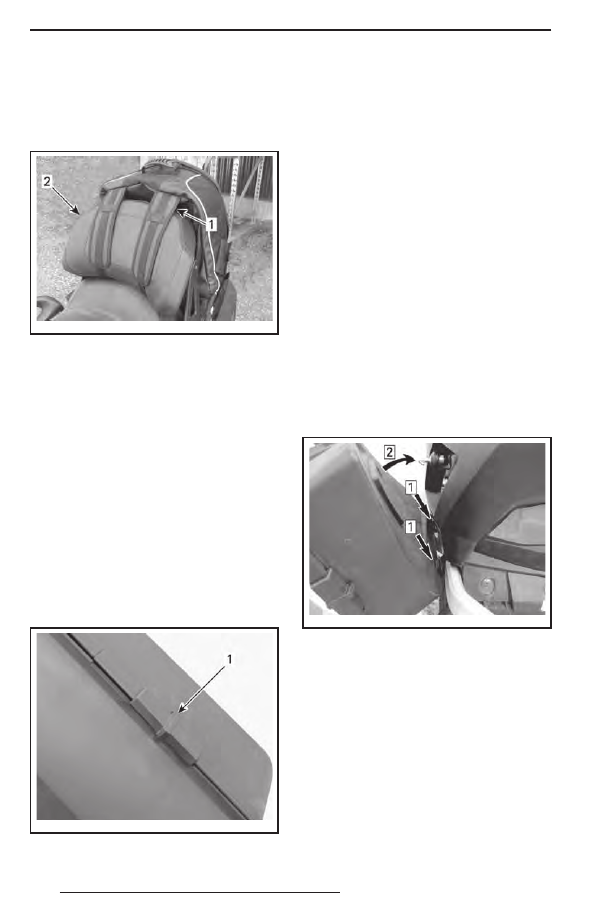

Вертикальное размещение
Если на заднем багажнике уложены дру-

гие вещи, сумку можно разместить вер-

тикально. Такое размещение оставляет

незаполненным пространство под ней.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Чтобы это сделать, выньте плечевые

ремни из кармана, расположенного

в нижней части сумки. Плотно обхвати-

те ремнями спинку, как показано на ри-

сунке.

msi20 09-084 -014_a

1. Спинка сиденья
2. Плечевые ремни

24) Жёсткие кофры

Модель Grand Touring SE оборудова-

на двумя жёсткими запираемыми коф-

рами, установленными в задней части

снегохода.
Открытие/закрытие жёсткого

кофра
Чтобы открыть жёсткие кофры, выпол-

ните следующее:
1. Откройте замок ручки прикладывае-

мым ключом.

2. Потяните ручку вверх примерно напо-

ловину её хода.

3. Откройте сдвижные замки и открой-

те крышку.

mmo2 009 -005-020_a

ТИПОВОЙ ВАРИАНТ
1. Сдвижной замок

ПРИМЕЧАНИЕ: Чтобы открыть жёсткие

кофры, не обязательно снимать их со

снегохода.
Снятие жёстких кофров
Чтобы снять жёсткий кофр, выполните

следующее:
1. Откройте замок ручки прикладывае-

мым ключом.

2. Потяните ручку вверх на полный

её ход и снимите сумку.

Установка жёсткого кофра
Чтобы установить жёсткий кофр на зад-

ний багажник, выполните следующее:
1. Вставьте металлические направляю-

щие на заднем бампере в пазы жёст-

кого кофра.

2. Энергично нажмите на верхнюю часть

жёсткого кофра по направлению

к снегоходу. Когда кофр застегнётся,

раздастся характерный щелчок. Перед

началом движения проверьте надёж-

ность крепления жёстких кофров.

msi20 09-029 -012_b

Шаг 1: Вставьте направляющие
Шаг 2: Нажмите по направлению к снегоходу

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

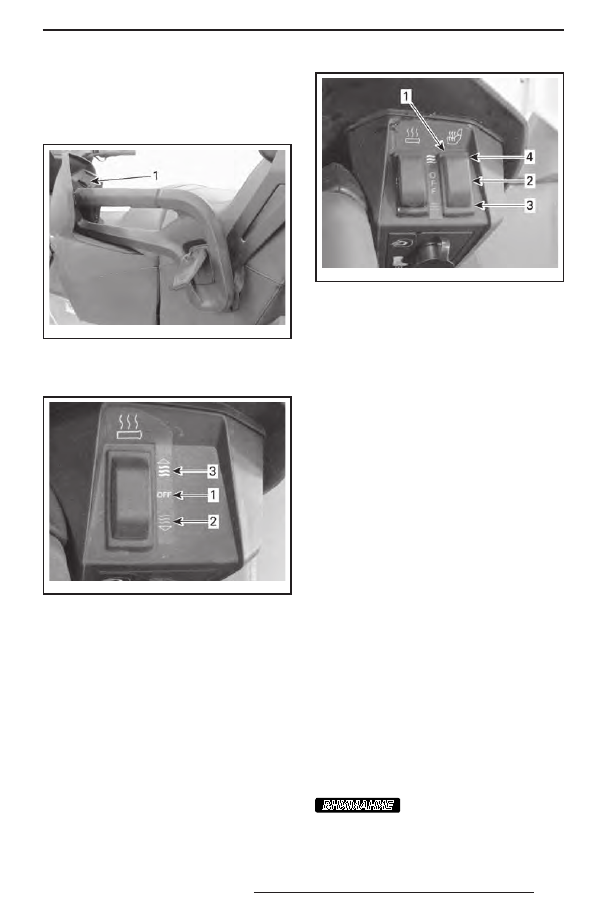

25) Выключатель обогрева

поручней пассажира

Выключатель находится на левом поруч-

не пассажира.

mmo2 009 -005-009_b

1. Выключатель обогрева рукояток для пассажира

Отрегулируйте интенсивность обогрева,

как показано на рисунке.

mmo2 009 -005-010_a

1. Выключено («OFF»)
2. Тепло
3. Горячо

26) Выключатели обогрева

сидений

Выключатель обогрева переднего сиде-

нья находится на консоли справа от ру-

левой колонки.
Модель Grand Touring SE оборудована

обогреваемыми сиденьями для водите-

ля и пассажира.
Выключатель обогрева заднего сиденья

находится на левой рукоятке.

mmo2 009 -005-019_a

ВЫКЛЮЧАТЕЛЬ ОБОГРЕВА ЗАДНЕГО СИДЕНЬЯ
1. Обогрев сиденья
2. OFF (выкл.)
3. Тепло
4. Горячо

27) Гнездо обогрева

забрала шлема

К этому гнезду можно подключить элект-

рообогрев забрала шлема. Электричес-

кий ток на моделях с двигателем 1200

4-TEC подаётся только при работающем

двигателе, а на моделях с двигателем

E-TEC только тогда, когда частота враще-

ния коленчатого вала выше 2000 об/мин.

В комплект снегохода входит удлини-

тельный витой провод.
Grand Touring
Гнездо для обогрева щитка шлема

и гнездо для обогрева ботинок находят-

ся на задней левой рукоятке.

28) Электрическая розетка

(12 В)

Все модели, кроме Renegade
Электрическая розетка предназначе-

на для подключения электроприборов,

напряжение питания которых составля-

ет 12 В. Электрический ток на моделях

с двигателем 1200 4-TEC подаётся толь-

ко при работающем двигателе, а на мо-

делях с двигателем E-TEC только тог-

да, когда частота вращения коленчато-

го вала выше 2000 об/мин.

ВНИМАНИЕ

Электрическая розетка

с напряжением питания 12 В не пред-

назначена для подключения электри-

ческих приборов, сила потребляемо-

го тока которых превышает 1 А.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

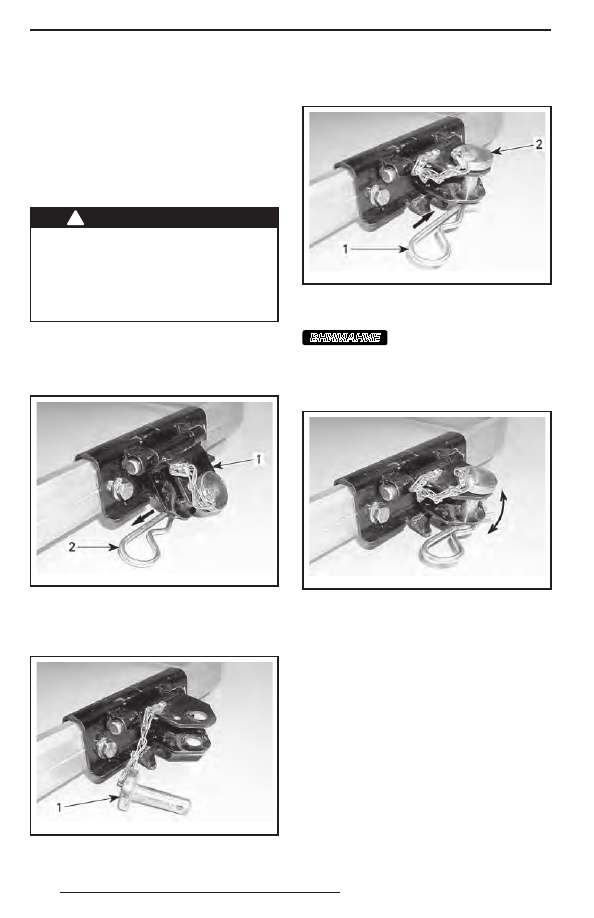

29) Сцепное устройство

Сцепное устройство можно использо-

вать для буксировки различных грузов.

Используйте буксировочную тягу.
ПРИМЕЧАНИЕ: Допустимый вес букси-

руемого груза указан в табличке на кор-

пусе снегохода. Не перегружайте сне-

гоход.

ПРЕДОСТЕРЕЖЕНИЕ

Использование каната для букси-

ровки груза запрещено. Используй-

те жёсткую буксирную тягу. Груз, бук-

сируемый на канате, может врезаться

в снегоход при внезапном торможе-

нии или на склоне и опрокинуть его.

Порядок пользования сцепным

устройством
Сняв проволочный фиксатор, отсоедини-

те сцепное устройство от опоры.

mmo2 008 -003-070_a

1. Сцепное устройство
2. Проволочный фиксатор

Извлеките палец из сцепного устройства

и присоедините буксирную тягу.

mmo2 008 -003-071_a

ТИПОВОЙ ВАРИАНТ
1. Палец

Закрепите палец с помощью проволоч-

ного фиксатора.

mmo2 008 -003-072_a

ТИПОВОЙ ВАРИАНТ
1. Проволочный фиксатор
2. Палец

ВНИМАНИЕ

Во избежание повреж-

дений снегохода отсоединяйте сцеп-

ное устройство от опоры. Убедитесь,

что при буксировке сцепное устрой-

ство перемещается свободно.

mmo2 008 -003-073_a

ПРИ БУКСИРОВКЕ СЦЕПНОЕ УСТРОЙСТВО
ДОЛЖНО ПЕРЕМЕЩАТЬСЯ СВОБОДНО

Чтобы избежать появления шума во вре-

мя движения, когда сцепное устрой-

ство не используется, закрепляйте его

на основании с помощью проволочного

фиксатора.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
