15)  Руководство

по эксплуатации

Руководство по эксплуатации распола-

гается в основании сиденья водителя.

mmo2 007 -009-071_b

ТИПОВОЙ ВАРИАНТ — СИДЕНЬЕ
1. Расположение Руководства по эксплуатации

Двухместные модели
В багажном отделении сиденья.

16)  Защёлка сиденья

Только одноместные модели
Чтобы получить доступ к Руководству

по эксплуатации (располагается в осно-

вании сиденья) или для выполнения опе-

раций технического обслуживания, сиде-

нье может быть снято.
Защёлка располагается в передней части

сиденья.
Снятие сиденья
Для снятия водительского сиденья вы-

полните следующее:
ПРИМЕЧАНИЕ:  На  моделях  Grand

Touring необходимо снять сиденье пас-

сажира. См. «ПАССАЖИРСКОЕ СИДЕ-

НЬЕ (1+1)».
1.  Потяните переднюю часть подушки

сиденья, энергично подайте сиденье

вперёд, чтобы освободить защёлку,

затем нажмите фиксатор, чтобы от-

переть сиденье.

2.  Удерживая защёлку, переместите си-

денье назад.

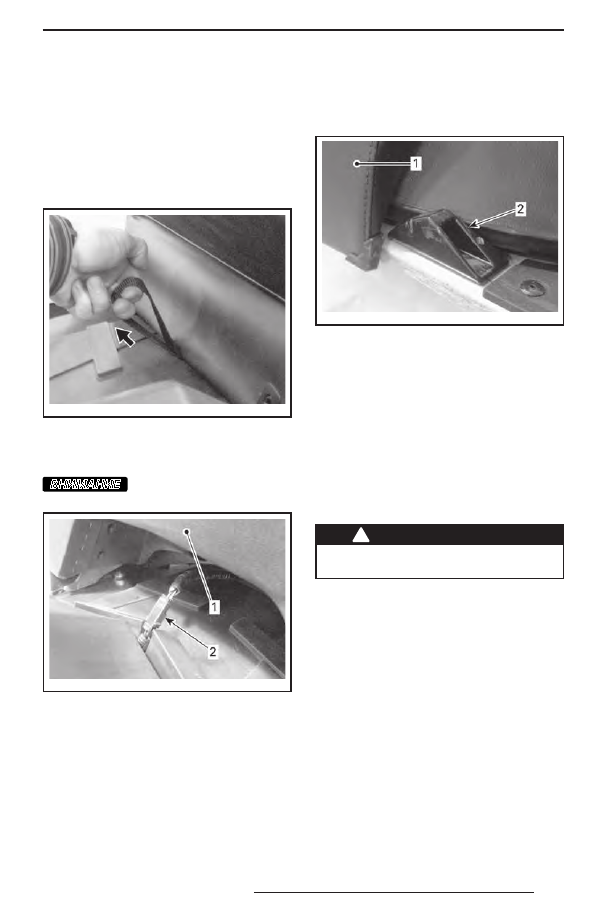

mmo2 007 -009-072_a

ТИПОВОЙ ВАРИАНТ
1. Защёлка сиденья

mmo2 007 -009-071_c

1. Защёлка сиденья

ПРИМЕЧАНИЕ: На моделях с обогревом

сиденья необходимо разъединить распо-

ложенный под сиденьем электрический

разъем.

ВНИМАНИЕ

Не вытягивайте разъём

и проводку.
3.  Снимите сиденье.

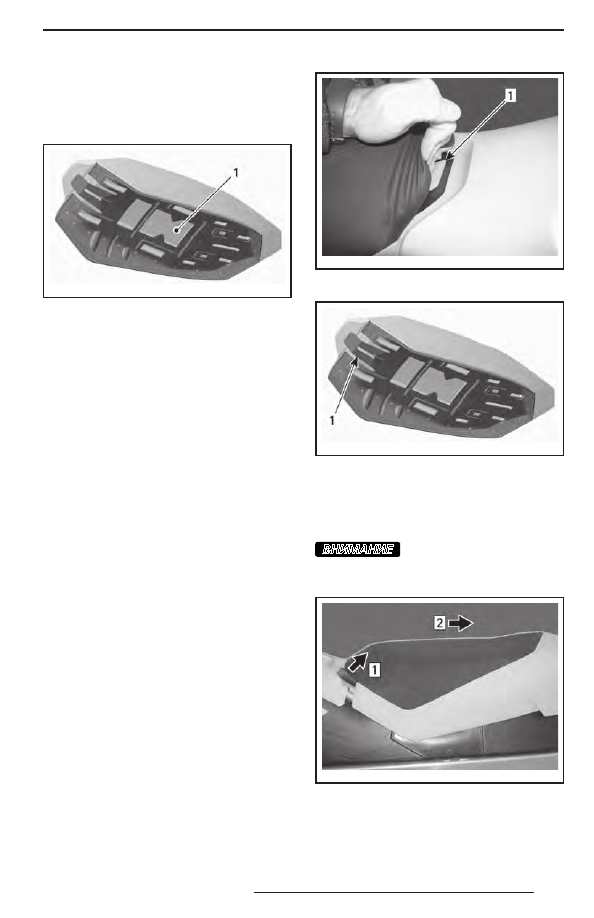

mmo2 007 -009-073_a

ТИПОВОЙ ВАРИАНТ
Шаг 1: Нажмите и удерживайте защёлку сиденья
Шаг 2: Переместите сиденье

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

70

Установка сиденья

ВНИМАНИЕ

Движение на снегоходе

с любым предметом, расположенным

между сиденьем и топливным баком,

может привести к повреждению топ-

ливного  бака.  НЕ  РАЗМЕЩАЙТЕ

какие-либо предметы между сиде-

ньем и топливным баком.
ПРИМЕЧАНИЕ: На модели Grand Touring

SE подсоедините расположенный под си-

деньем электрический разъем.
1.  Установите сиденье на место.
2.  Подайте сиденье вперед, пока оно

не зафиксируется на месте.

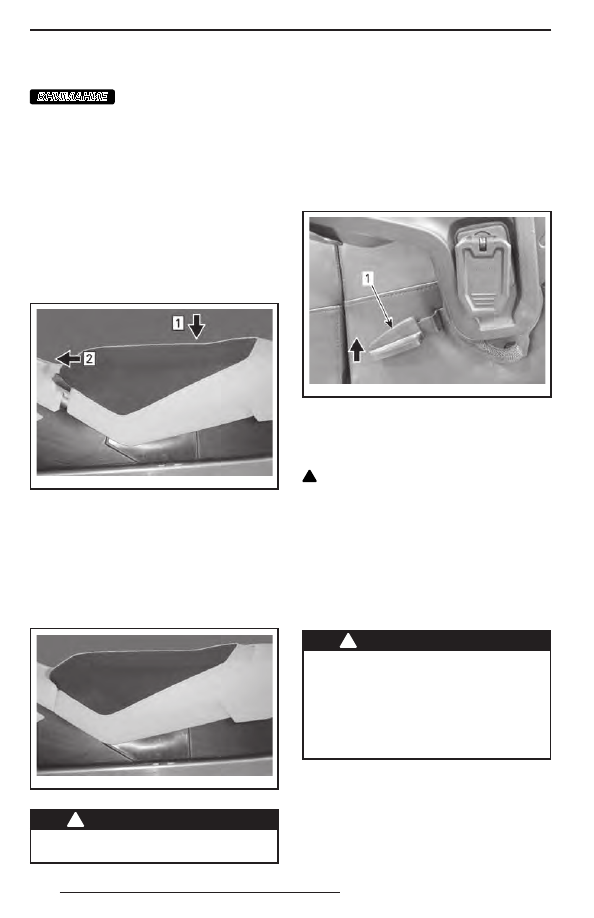

mmo2 007 -009-073_b

ТИПОВОЙ ВАРИАНТ
Шаг 1: Установите сиденье на место
Шаг 2:  Подайте сиденье вперед, пока оно не за-

фиксируется на месте

ПРИМЕЧАНИЕ: При правильной уста-

новке сиденья Вы должны услышать ха-

рактерный щелчок. Попробуйте сдви-

нуть сиденье, чтобы проверить, надёж-

но ли оно закреплено.

mmo2 007 -009-074

ТИПОВОЙ ВАРИАНТ — СИДЕНЬЕ УСТАНОВЛЕНО

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед каждой поездкой проверяй-

те надёжность крепления сиденья.

17) Спинка сиденья

Спинка сиденья регулируется и её мож-

но установить как для использования

пассажиром, так и водителем.
Для регулировки спинки выполните сле-

дующее:
1.  Потяните вверх и удерживайте блоки-

ровочный рычаг.

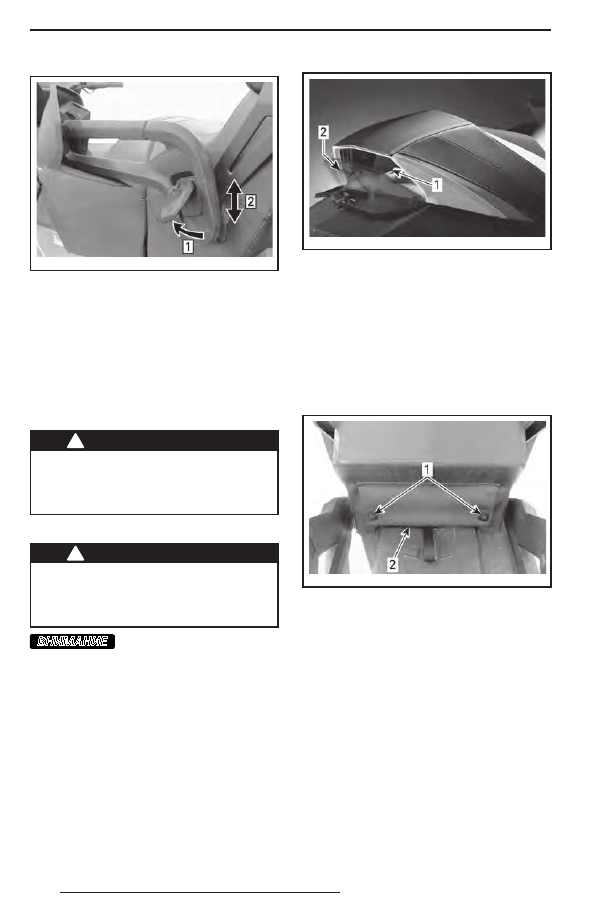

mmo2 009 -005-011_a

1. Блокировочный рычаг спинки

2.  Установите спинку в нужное положе-

ние и отпустите блокировочный ры-

чажок.

!

 ОСТОРОЖНО Спинка подпружинена

и может быстро сместиться вперёд, если

её не удержать при поднятии блокиро-

вочного рычага.

18)  Пассажирское сиденье

(1+1)

На моделях Grand Touring пассажир-

ское сиденье (1+1) является стандарт-

ным оборудованием.

!



ПРЕДОСТЕРЕЖЕНИЕ

Во время движения снегохода пас-

сажир (-ы) должен сидеть на своём

месте, опираясь ногами на поднож-

ки и держась руками за поручни или

лямки. Соблюдайте это простое пра-

вило и риск падения пассажира бу-

дет сведён к минимуму.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

71

Снятие пассажирского сиденья
Чтобы снять заднее сиденье, выполни-

те следующее:
1.  Снимите сумку тоннельного типа (при

наличии).

2.  Потяните за ремень защёлки в задней

части сиденья пассажира, как показа-

но на рисунке.

mmo2 009 -005-014_a

3.  Поднимите заднюю часть сиденья и ак-

куратно сдвиньте его назад настолько,

чтобы увидеть разъём аксессуаров.

ВНИМАНИЕ

Не вытягивайте разъём

и проводку.

mmo2 009 -005-012_a

1. Заднее сиденье
2. Разъем цепи питания аксессуаров

4.  Разъедините разъём и снимите сиденье.
Установка пассажирского сиденья
Для установки пассажирского сиденья

выполните следующее:
1.  Установите сиденье пассажира поза-

ди сиденья водителя. Оставьте место

между сиденьями для соединения

разъёма аксессуаров.

2.  Слегка наклоните вперёд сиденье

пассажира и введите крюки сиденья

в пазы в тоннеле позади сиденья во-

дителя.

mmo2 009 -005-013 _a

1. Сиденье водителя
2. Паз туннеля

3.  Толкните переднюю часть сиденья

пассажира по направлению к води-

тельскому сиденью и энергично наж-

мите на его заднюю часть вниз, что-

бы зафиксировать сиденье на месте.

ПРИМЕЧАНИЕ: При правильной уста-

новке сиденья Вы должны услышать ха-

рактерный щелчок. Попробуйте сдви-

нуть сиденье, чтобы проверить, надёж-

но ли оно закреплено.

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед каждой поездкой проверяй-

те надёжность крепления сиденья.

19) Рукоятки для пассажира

Модели Grand Touring оснащены регу-

лируемыми и обогреваемыми рукоятка-

ми, которые расположены в задней части

снегохода.
Чтобы отрегулировать высоту рукояток,

выполните следующее:
1.  Потяните вверх ручку для ослабления

крепления.

2.  Поднимите или опустите рукоятку

в удобное для пассажира положение.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

72

mmo2 009 -005-009_a

Шаг 1: Потяните ручку
Шаг 2: Отрегулируйте высоту

3.  Нажмите ручку вниз, чтобы зафикси-

ровать рукоятку.

ПРИМЕЧАНИЕ: Усилие фиксации руко-

ятки можно отрегулировать заворачи-

ванием или отворачиванием ручки в её

поднятом положении.

20) Багажное отделение

!



ПРЕДОСТЕРЕЖЕНИЕ

Багажные отделения должны быть

надёжно закрыты и в них не долж-

ны располагаться острые, тяжёлые

или хрупкие предметы.

Одноместные модели

!



ПРЕДОСТЕРЕЖЕНИЕ

Все  багажные  отделения  долж-

ны быть заперты и в них не долж-

ны располагаться острые, тяжёлые

и хрупкие предметы.

ВНИМАНИЕ

МАКСИМАЛЬНАЯ грузо-

подъёмность 1,8 кг (груз должен быть

равномерно распределён).
Поверните защёлку вправо, а затем по-

тяните вниз правую сторону крышки,

чтобы открыть багажное отделение.

mmo2 013 -003-001_a

1. Багажное отделение
2. Защёлка

Сначала подайте левую сторону крышки

обратно вверх, а затем нажмите на пра-

вую часть крышки и поверните защёлку

вправо, чтобы запереть.
Двухместные модели
Чтобы открыть крышку багажного отде-

ления, освободите фиксаторы и подни-

мите её.

mmo2 010 -005-003_a

ЗАДНЯЯ ЧАСТЬ ПАССАЖИРСКОГО СИДЕНЬЯ
1. Фиксаторы
2. Крышка багажного отделения
