ПРИМЕЧАНИЕ: На других моделях руль

может устанавливаться в необходимое

фиксированное положение, обращай-

тесь к авторизованному дилеру Ski-Doo.

10) Зеркала

Каждое из зеркал может быть отрегу-

лировано в соответствии с пожелания-

ми водителя посредством аккуратного

нажатия на углы зеркального элемента.

!



ПРЕДОСТЕРЕЖЕНИЕ

Регулировка зеркал выполняется

на неподвижном снегоходе, останов-

ленном в безопасном месте.

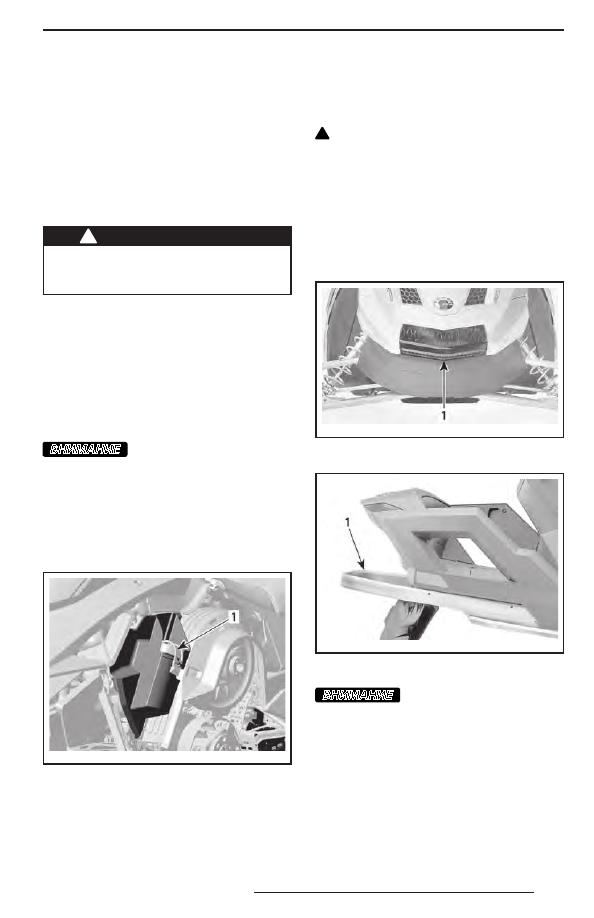

11)  Возимый комплект

инструментов

В комплект снегохода входит набор ин-

струментов, необходимый для проведе-

ния элементарного технического обслу-

живания.
Держатель для инструментов находится

в моторном отсеке на кожухе вариатора.

ВНИМАНИЕ

Убедитесь, что комплект

инструментов правильно установлен

и надёжно закреплён, чтобы не допус-

тить его контакт с деталями вариатора.
Чтобы снять комплект инструментов

с защитного кожуха шкива, отстегните

петлю с нижней части кожуха и извле-

ките футляр с инструментами вперёд.

mmo2 008 -003-061_a

ТИПОВОЙ ВАРИАНТ
1. Возимый комплект инструментов

12) Передний бампер

Используйте рукоятку/бампер для подъ-

ёма снегохода вручную.

!

 ОСТОРОЖНО  Практикуйте  пра-

вильную технику подъёма, преиму-

щественно  используйте  силу  ног.

Не предпринимайте попыток поднять

переднюю или заднюю часть снегохо-

да, если это превосходит Ваши физи-

ческие возможности. Для подъёма

снегохода используйте соответству-

ющие технические средства или об-

ратитесь к кому-нибудь за помощью.

mmo2 009 -005-007_a

ПЕРЕДНЯЯ ЧАСТЬ
1. Рукоятка/бампер

mmo2 009 -005-008_a

ЗАДНИЙ
1. Задний бампер

ВНИМАНИЕ

Не буксируйте и не под-

нимайте снегоход за лыжи.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

50

13)  Аналого-цифровой

информационный

центр

MX Z TNT и Renegade Adrenaline

!



ПРЕДОСТЕРЕЖЕНИЕ

Считывание информации с прибо-

ров отвлекает внимание водителя

от управления снегоходом и осо-

бенно от наблюдения за окружаю-

щей обстановкой.

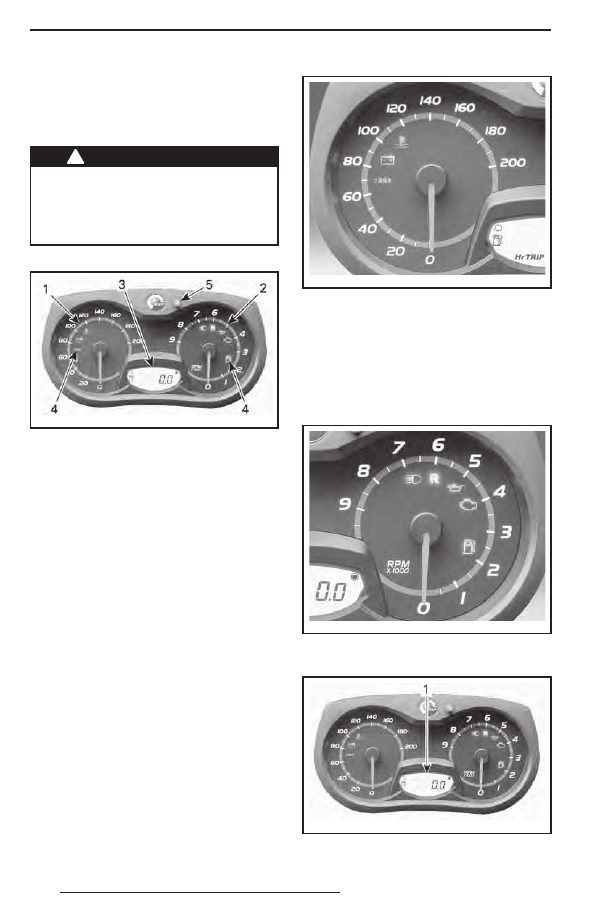

Описание информационного центра

mmo2 008 -003-013_g

АНАЛОГО-ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ
ЦЕНТР
1. Спидометр
2. Тахометр (об/мин)
3. Цифровой дисплей
4. Сигнальные лампы информационного центра
5. Кнопка SET (S) (установка)

ПРИМЕЧАНИЕ: Информационный центр

настроен на заводе для показаний в Бри-

танской системе мер, однако его наст-

ройку можно изменить для показаний

единиц в Метрической системе мер.

Для этого следует обратиться к дилеру

Ski-Doo.
1) Спидометр
Отображает скорость движения снегохо-

да (в километрах или в милях в зависи-

мости от выбранной установки).

mmo2 008 -003-014

ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

2) Тахометр (об/мин)
Отображает частоту вращения коленча-

того вала двигателя в оборотах в мину-

ту (об/мин). Для получения фактической

частоты  вращения  коленчатого  вала

необходимо показания прибора умно-

жить на 1000.

mmo2 008 -003-019

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

3) Цифровой дисплей

mmo2 008 -003-013_h

1. Цифровой дисплей

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

51

!



ПРЕДОСТЕРЕЖЕНИЕ

Запрещается выполнять установки

режимов информационного центра

во время движения снегохода.

Многофункциональный дисплей исполь-

зуется для:
–  отображения сообщения WELCOME

при активации электрооборудования;

–  отображения сообщения распознава-

ния ключа;

–  отображения различных параметров,

выбранных водителем;

–  активации и изменения параметров

различных функций или режимов ра-

боты;

–  вывода  сообщений,  отображаемых

в виде бегущей строки, об активиро-

ванных функциях или неисправностях;

–  отображения кодов неисправностей.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

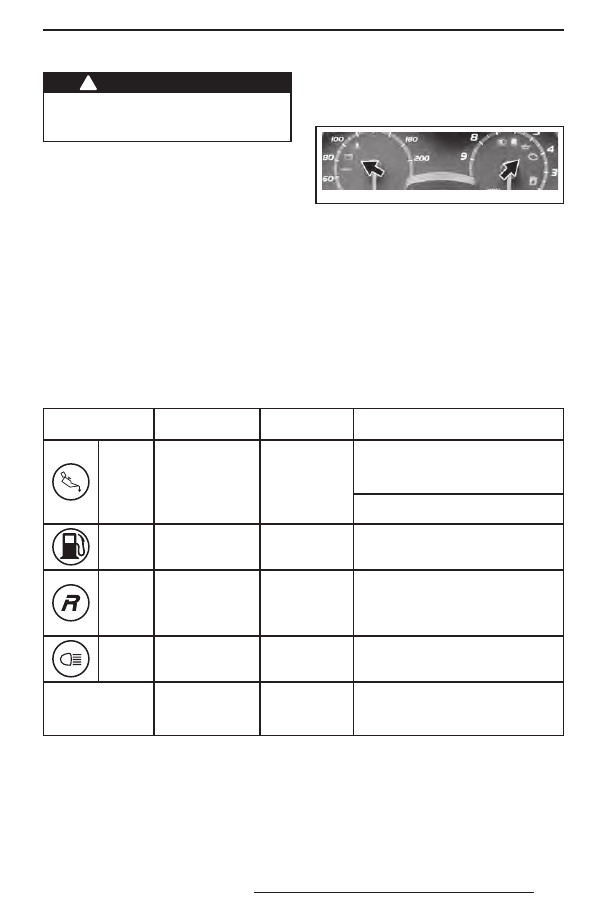

14)  Сигнальные лампы

и предупреждающие

сообщения

mmo2 008 -003-024_a

ТИПОВОЙ ВАРИАНТ — СИГНАЛЬНЫЕ ЛАМПЫ

Описание сигнальных ламп приведено

в таблице.
Для получения более подробной инфор-

мации о сигнальных лампах см. раздел

«СИСТЕМА МОНИТОРИНГА».
ПРИМЕЧАНИЕ: Некоторые перечислен-

ные ниже сигнальные лампы и сообще-

ния могут отсутствовать на некоторых

моделях снегоходов.

СИГНАЛЬНАЯ

ЛАМПА (-Ы)

ЗВУКОВОЙ

СИГНАЛ

ДИСПЛЕЙ

СООБЩЕНИЙ

ОПИСАНИЕ

ON

Четыре коротких

звуковых сигнала

каждые 5 минут

LOW OIL

E-TEC:  Низкий  уровень  инжекцион-

ного  масла.  Остановите  снегоход

в  безопасном  месте  и  долейте  ин-

жекционное масло
Четырехтактные двигатели: См. раз-

дел «СИСТЕМА МОНИТОРИНГА»

ON

—

—

Низкий уровень топлива. Доза-

правьте топливо как можно раньше

Мигает

Продолжитель-

ные сигналы,

повторяющие-

ся с небольшой

частотой

REVERSE

Реверс включён

ON

—

—

Включён дальний свет фар

—

WARM UP

E-TEC:  Прогрев  двигателя  Частота

вращения  коленчатого  вала  двига-

теля  ограничена,  пока  не  будет  до-

стигнута необходимая температура

52

5) Кнопка SET (S)
Кнопка используется для просмотра

и настройки параметров, отображае-

мых на многофункциональном дисплее.
ПРИМЕЧАНИЕ: Можно также пользо-

ваться кнопкой SET (S) на многофункци-

ональном переключателе, которая име-

ет аналогичное назначение.

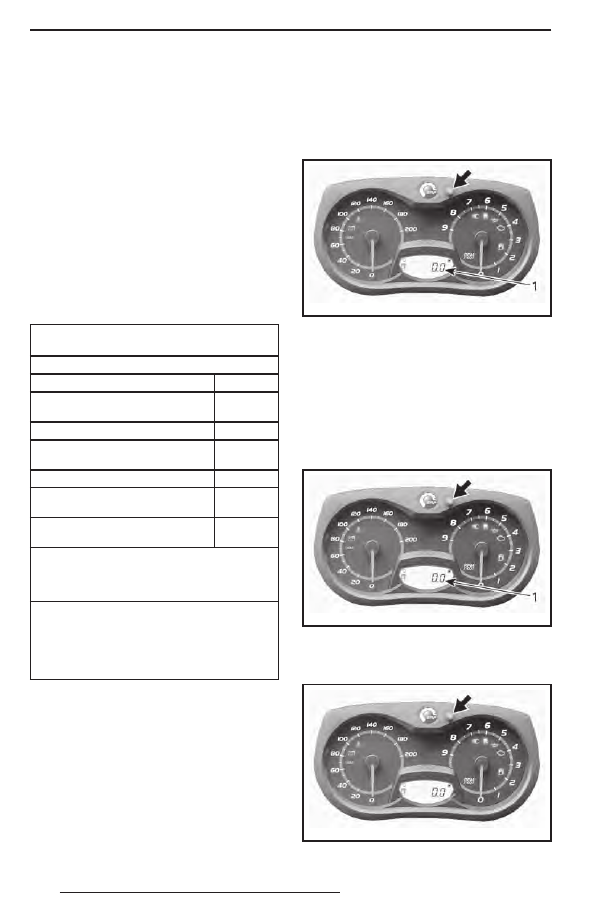

Функциональные возможности

информационного центра
Только модели с аналого-цифровым

информационным центром
На цифровом дисплее в режиме реаль-

ного времени отображается полезная

для водителя информация.

ПАРАМЕТРЫ, ОТОБРАЖАЕМЫЕ

НА ЦИФРОВОМ ДИСПЛЕЕ

ФУНКЦИИ
A) Одометр

X

B)  Счётчик пробега за поездку

«A» или «B»

X

C) Счётчик моточасов

X

D)  Температура охлаждающей

жидкости

(1)

Opt

E) Уровень топлива

X

F)  Интенсивность обогрева ру-

кояток

X

G)  Интенсивность обогрева ры-

чага дроссельной заслонки

X

X =  символом X обозначаются стандартные

функции;

Opt = дополнительное оборудование;

NA = не доступно.
(1)  Для  отображения  температуры  охлаж-

дающей жидкости необходима установ-

ка дополнительного оборудования. Для

получения  дополнительной  информа-

ции  обращайтесь  к  авторизованному

дилеру.

ПРИМЕЧАНИЕ: В заводских условиях

многофункциональный информационный

центр настроен на показания в единицах

измерения, принятых в США и Велико-

британии, но его можно перенастроить

на показания в метрических единицах.

Обратитесь к авторизованному дилеру

Ski-Doo.

A) Одометр
Измеряет общий пробег снегохода в ки-

лометрах или милях.
Для выбора режима одометра нажимай-

те кнопку SET (S).

mmo2 008 -003-013_c

1. Режим одометра

B)  Счётчик пробега за поездку

«A» или «B»

Счётчик пробега за поездку измеряет

путь, пройденный снегоходом с момен-

та последнего сброса показаний.
Для выбора режима счётчика пробега

за поездку (TRIP A/TRIP B) нажимайте

кнопку SET (S).

mmo2 008 -003-013_c

1. Режим счётчика пробега за поездку (TRIP A/TRIP B)

Для сброса показаний нажмите и удер-

живайте кнопку SET (S).

mmo2 008 -003-013_d
