ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

mmo2 010 -005-004_c

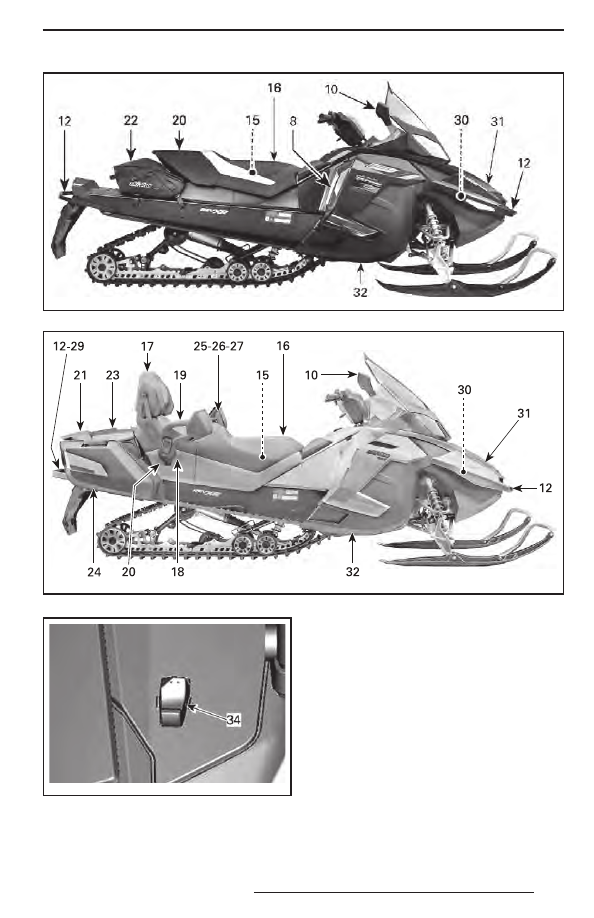

ТИПОВОЙ ВАРИАНТ — ОДНОМЕСТНЫЕ МОДЕЛИ

mmo2 009 -005-038_d

ТИПОВОЙ ВАРИАНТ — ДВУХМЕСТНЫЕ МОДЕЛИ

mmo2 014 -004-009_e

ТИПОВОЙ ВАРИАНТ — ЛЕВАЯ СТОРОНА
ТОПЛИВНОГО БАКА — ТОЛЬКО 900 ACE

42

1) Руль

Руль предназначен для управления кур-

сом снегохода. Когда Вы поворачиваете

руль вправо или влево, в ту же сторону

поворачиваются и лыжи, соответствен-

но, поворачивая Вашу машину.

!



ПРЕДОСТЕРЕЖЕНИЕ

Резкий поворот при движении зад-

ним ходом может привести к потере

контроля над снегоходом.

2)  Рычаг дроссельной

заслонки

Рычаг дроссельной заслонки располага-

ется на правой стороне руля.
Управление рычагом осуществляется

большим пальцем. Нажатие на рычаг

дроссельной заслонки приводит к уве-

личению оборотов двигателя. При пол-

ном отпускании рычага дроссельной

заслонки двигатель автоматически пе-

реходит в режим холостого хода.

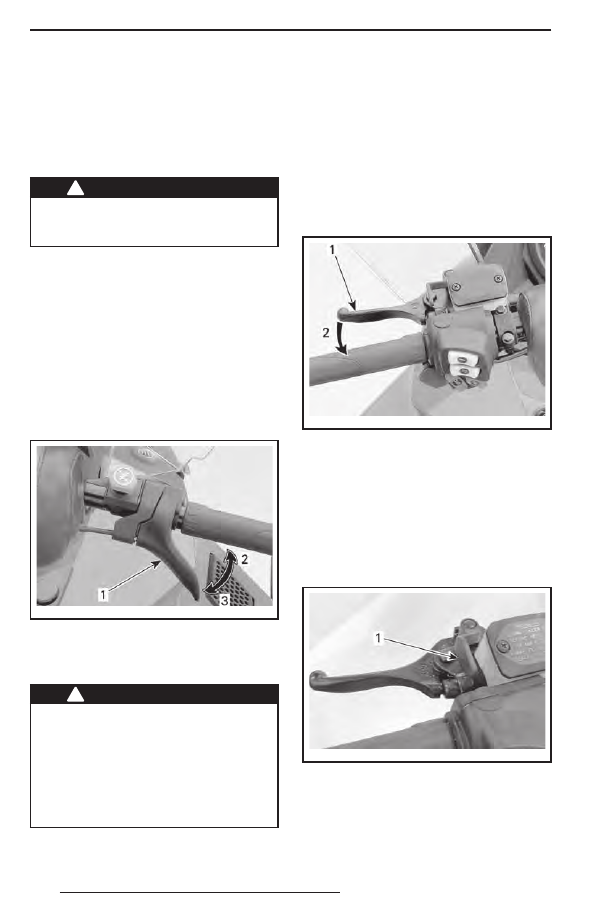

mmo2 008 -008-011_b

ТИПОВОЙ ВАРИАНТ
1. Рычаг дроссельной заслонки
2. Ускорение
3. Замедление

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя проверьте

работу рычага дроссельной заслон-

ки. Рычаг, отпущенный после нажа-

тия, должен самостоятельно воз-

вращаться в исходное положение.

Эксплуатация снегохода с неисправ-

ным механизмом привода дросселя

категорически запрещена.

3) Рычаг тормоза

Рычаг тормоза располагается на левой

стороне руля.
Нажатие на рычаг приводит в действие

тормозной механизм. При отпускании

рычаг  автоматически  возвращается

в исходное положение. Эффективность

торможения зависит от приложенного

к рычагу усилия, а также от характера

местности и снежного покрова.

mmo2 008 -008-012_b

ТИПОВОЙ ВАРИАНТ
1. Рычаг тормоза
2. Включение тормоза

4)  Рычаг стояночного

тормоза

Рычаг стояночного тормоза расположен

слева на руле.
Стояночный тормоз должен обязательно

включаться во время стоянки снегохода.

mmo2 009 -005-005_a

ТИПОВОЙ ВАРИАНТ
1. Блокировочный рычаг стояночного тормоза

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

43

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед началом движения убеди-

тесь,  что  стояночный  тормоз  от-

ключён. Продолжительное движе-

ние на снегоходе с нажатым рыча-

гом тормоза может стать причиной

повреждения тормозной системы,

потери тормозного эффекта и/или

возгорания.

Включение стояночного тормоза
Нажмите рычаг тормоза и зафиксируй-

те его, как указано ниже, с помощью

блокировочного рычага, см. рис.

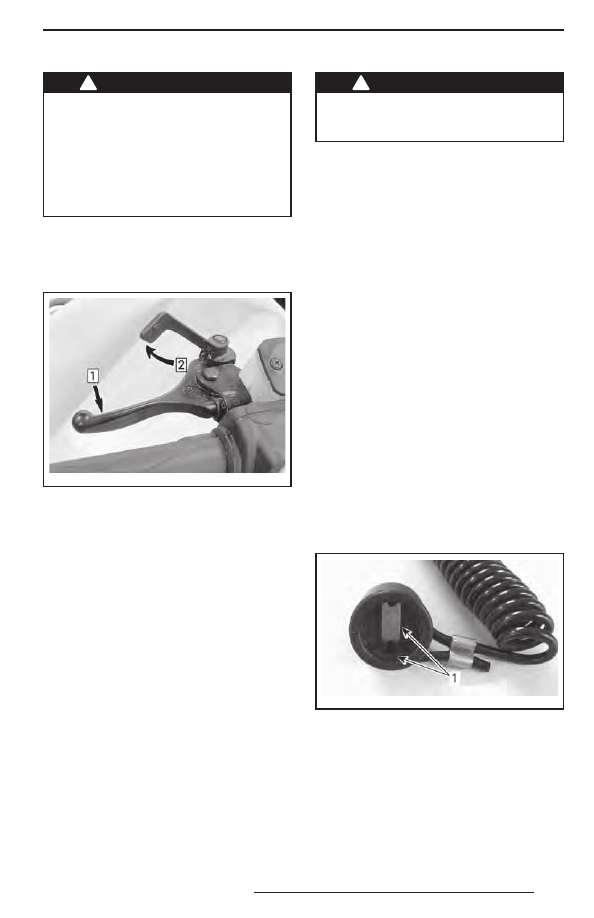

mmo2 009 -005-006_a

ТИПОВОЙ ВАРИАНТ — ВКЛЮЧЕНИЕ СТОЯНОЧ-
НОГО ТОРМОЗА
Шаг 1:  Нажмите и удерживайте рычаг тормоза
Шаг 2:  Зафиксируйте рычаг тормоза с помощью

блокировочного рычага

Выключение стояночного тормоза
Нажмите на рычаг тормоза. Блокировоч-

ный рычажок автоматически возвраща-

ется в исходное положение.
Перед началом движения не забывайте

полностью отключать стояночный тормоз.

5)  Выключатель

двигателя со шнуром

безопасности

Выключатель (контактное устройство)

располагается на левой стороне консоли.
Чтобы обеспечить возможность экс-

плуатации снегохода, необходимо надеть

колпачок шнура безопасности на кон-

тактное устройство.
Снятие колпачка шнура безопасности

с выключателя (контактного устройства)

приведёт к остановке двигателя.

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя необходи-

мо прикрепить шнур безопасности

к петле на одежде.

DESS
Цифровая кодируемая противоугонная

система (Digitally Encoded Security Sys-

tem, DESS)
В колпачок шнура безопасности встрое-

на электронная схема с уникальным циф-

ровым кодом (ключ DESS).
Авторизованный дилер запрограмми-

ровал систему DESS Вашего снегохода,

чтобы  она  могла  распознавать  ключ

DESS — это обеспечивает возможность

эксплуатации Вашего снегохода.
ПРИМЕЧАНИЕ: Два коротких звуковых

сигнала, раздающихся после запуска

двигателя, указывают на то, что ключ

DESS распознан.
При  использовании  другого  шнура

безопасности, на распознавание кото-

рого не запрограммирована система

DESS, двигатель снегохода запустится,

но частота вращения коленчатого вала

не достигнет значения, достаточного для

начала движения снегохода.
Убедитесь, что колпачок шнура очищен

от грязи или снега.

mmo2 011 -004-100_a

КОЛПАЧОК ШНУРА БЕЗОПАСНОСТИ
1. Отсутствие загрязнений и снега

Универсальность DESS
Авторизованный дилер Ski-Doo может

запрограммировать систему DESS Ва-

шего снегохода для работы с 8-ю раз-

личными ключами DESS.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

44

Мы рекомендуем приобрести дополни-

тельный шнур безопасности у Вашего

авторизованного дилера Ski-Doo. Если

Вы владеете несколькими снегоходами,

оборудованными системой DESS, дилер

Ski-Doo может запрограммировать их та-

ким образом, чтобы каждый из них мог

работать с ключами DESS от других

снегоходов.
DESS — Типы ключей
900 ACE
Предусмотрена возможность использо-

вания двух типов ключей:
– нормальный ключ;
– учебный ключ.
Для облегчения распознавания ключи

имеют разные цвета.

ТИП КЛЮЧА

ЦВЕТ

Нормальный

Чёрный

Учебный

Зелёный

При использовании учебного ключа огра-

ничивается скорость движения снегохо-

да и крутящий момент двигателя, таким

образом, обеспечивается возможность

новичкам и малоопытным водителям

освоить управление снегоходом и об-

рести необходимую уверенность.
ПРИМЕЧАНИЕ: Начальные программ-

ные установки для учебного ключа мо-

гут ограничить скорость до  40 км/ч или

70 км/ч. Для изменения настроек обрати-

тесь к авторизованному дилеру Ski-Doo.
Для  получения  дополнительной  ин-

формации обратитесь к разделу «ЭКС-

ПЛУАТАЦИОННЫЕ РЕЖИМЫ».

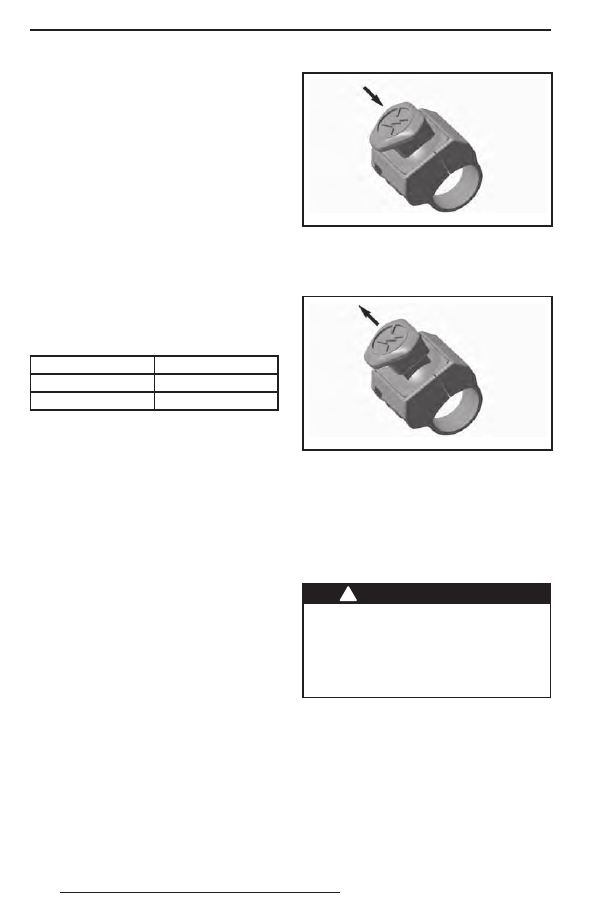

6) Выключатель двигателя

Выключатель  двигателя  расположен

справа на руле.
Для аварийной остановки двигателя вы-

берите положение кнопки OFF (выкл.)

(нажата вниз) и одновременно нажмите

тормоз.

mmo2 007 -009-038_a

ПОЛОЖЕНИЕ «OFF» (выкл.)

Чтобы обеспечить возможность запуска

двигателя, выключатель должен нахо-

диться в верхнем положении (ON).

mmo2 007 -009-038_b

ПОЛОЖЕНИЕ «ON» (вкл.)

Все водители должны тщательно ознако-

миться с работой этого устройства путём

многократного использования при пер-

вой поездке и в дальнейшем для любой

остановки двигателя. Приобретённые на-

выки будут очень полезны, если Вы ока-

жетесь в экстремальной ситуации.

!



ПРЕДОСТЕРЕЖЕНИЕ

Если поводом для аварийной оста-

новки двигателя послужила какая-

то неисправность, то перед запус-

ком двигателя необходимо найти

и устранить её причину. Обратитесь

к авторизованному дилеру Ski-Doo.
