Снегоход Ski-Doo rev-xr. Руководство - часть 12

45

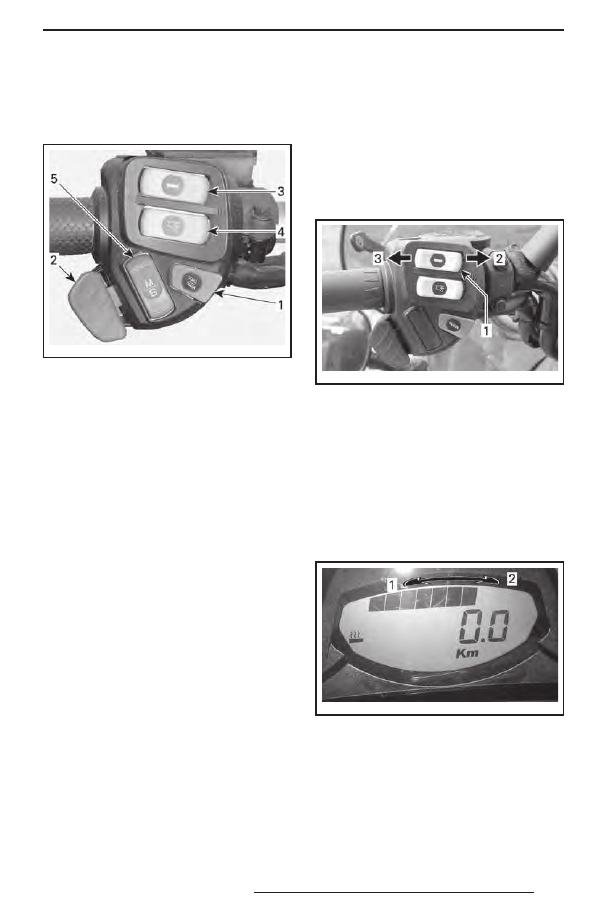

7)  Многофункциональный

переключатель

Многофункциональный переключатель

расположен слева на руле.

mmo2 008 -003-009_a

ТИПОВОЙ ВАРИАНТ
1.  Кнопка включения электронного реверса/

запуска двигателя

2. Переключатель света фары
3. Выключатель электрообогрева рукояток руля
4.  Выключатель электрообогрева рычага дрос-

сельной заслонки

5. Кнопка Mode/Set (режим/установка)

Кнопка запуска двигателя/

включения электронного

реверса
Нажмите кнопку, чтобы запустить двига-

тель. Подробно процедура пуска описа-

на в главе «ПУСК ДВИГАТЕЛЯ» разде-

ла «ОСНОВНЫЕ ОПЕРАЦИИ».
Модели с электронным реверсом
При работающем двигателе нажмите

данную кнопку для включения электрон-

ного реверса. Более подробная инфор-

мация приведена в разделе «ОСНОВ-

НЫЕ ОПЕРАЦИИ».
Переключатель света фары
Для выбора ДАЛЬНЕГО или БЛИЖНЕ-

ГО света фары нажмите переключатель.

Приборы  освещения  автоматически

включаются при работающем двигателе.
Выключатель электрообогрева

рукояток руля
Выберите положение переключателя,

которое позволит обеспечить необхо-

димую интенсивность обогрева и под-

держание комфортной для Ваших рук

температуры.

Модели с аналого-цифровым инфор-

мационным центром
ПРИМЕЧАНИЕ: При частоте вращения

коленчатого вала ниже 2000 об/мин ин-

тенсивность обогрева рукояток будет

ограничена 50%.
Выберите интенсивность обогрева руко-

яток руля, создающую комфортную тем-

пературу для Ваших рук.

mmo2 007 -003-003_f

ТИПОВОЙ ВАРИАНТ
1. Выключатель электрообогрева рукояток руля
2. Теплее
3. Холоднее

ПРИМЕЧАНИЕ: При отпускании дисплей

возвращается в режим отображения

уровня топлива в баке.
Интенсивность обогрева отображается

на цифровом дисплее.
ПРИМЕЧАНИЕ: Предусмотрено девять

настроек интенсивности.

mmo2 013 -004-039_a

ОТОБРАЖЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Холоднее
2. Теплее

Отсутствие сегментов на индикаторе

дисплея означает, что обогрев выключен.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

46

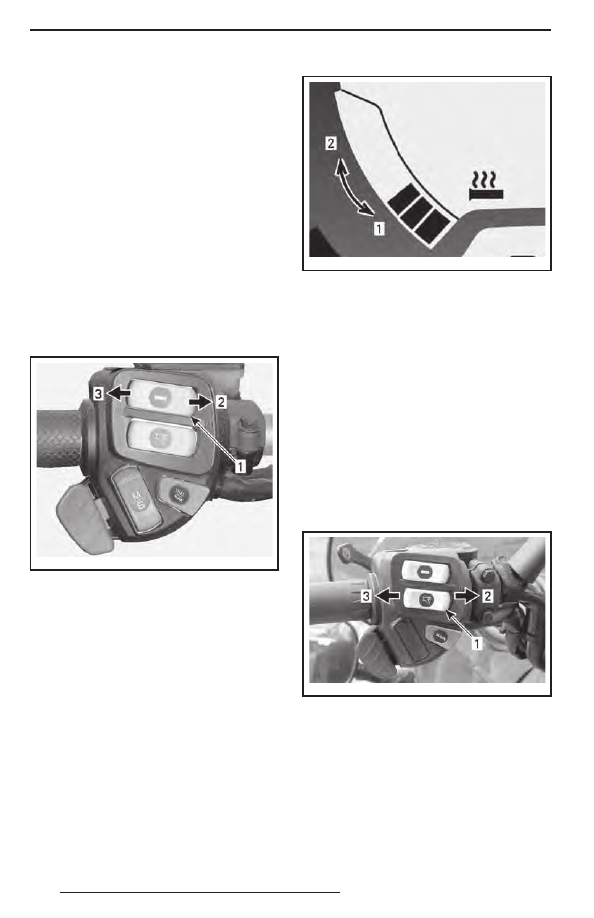

Модели  с  многофункциональным

аналого-цифровым информационным

центром
E-TEC
ПРИМЕЧАНИЕ: При частоте вращения

коленчатого вала ниже 2000 об/мин ин-

тенсивность обогрева рукояток будет

ограничена 50%.
900 ACE
ПРИМЕЧАНИЕ: Обогрев рукояток руля

функционирует только тогда, когда час-

тота вращения коленчатого вала превы-

шает 2000 об/мин.
Все модели
Выберите интенсивность обогрева руко-

яток руля, создающую комфортную тем-

пературу для Ваших рук.

mmo2 008 -003-009_c

ИЗМЕНЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Выключатель электрообогрева рукояток руля
2. Теплее
3. Холоднее

Интенсивность обогрева отображается

на дисплее информационного центра.
ПРИМЕЧАНИЕ: Предусмотрено девять

настроек интенсивности. При отпуска-

нии дисплей вернётся к отображению

температуры охлаждающей жидкости

(если применимо).

mmo2 007 -009-043_b

ОТОБРАЖЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Холоднее
2. Теплее

Отсутствие сегментов на индикаторе

дисплея означает, что обогрев выключен.
Выключатель электрообогрева

рычага дроссельной заслонки
Модели с аналого-цифровым инфор-

мационным центром
ПРИМЕЧАНИЕ: При частоте вращения

коленчатого вала ниже 2000 об/мин ин-

тенсивность обогрева рычага дроссель-

ной заслонки будет ограничена 50%.
Выберите интенсивность обогрева ры-

чага, создающую комфортную темпера-

туру для большого пальца Вашей руки.

mmo2 007 -003-003_g

ТИПОВОЙ ВАРИАНТ
1.  Выключатель электрообогрева рычага дрос-

сельной заслонки

2. Теплее
3. Холоднее

ПРИМЕЧАНИЕ: При нажатии на выклю-

чатель интенсивность обогрева отобра-

жается на цифровом дисплее. Предус-

мотрено девять настроек интенсивно-

сти. При отпускании дисплей возвра-

щается в режим отображения уровня

топлива в баке.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

47

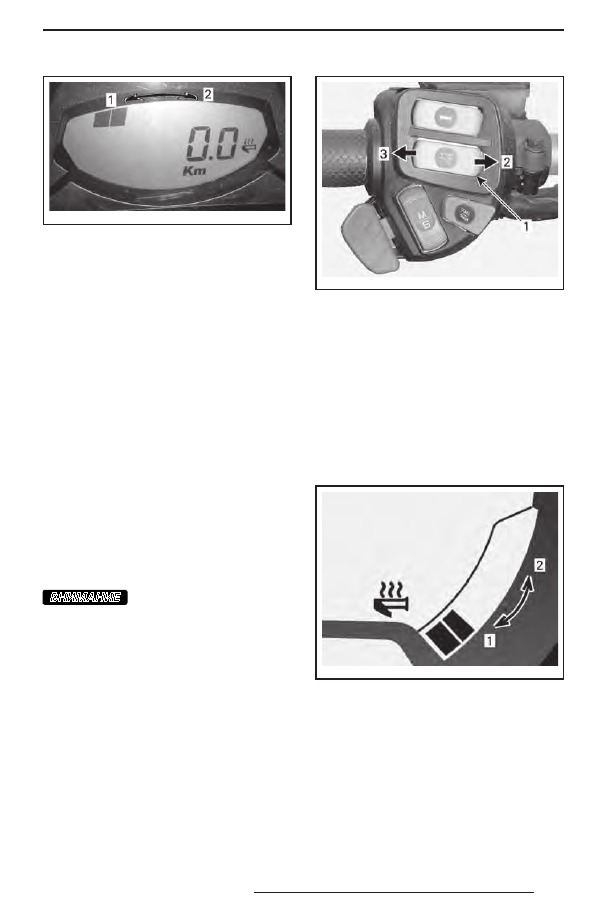

mmo2 013 -004-040_a

ОТОБРАЖЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Холоднее
2. Теплее

Отсутствие сегментов на индикаторе

дисплея означает, что обогрев выключен.
Модели  с  многофункциональным

аналого-цифровым информационным

центром
E-TEC
ПРИМЕЧАНИЕ: При частоте вращения

коленчатого вала ниже 2000 об/мин ин-

тенсивность обогрева рычага дроссель-

ной заслонки будет ограничена 50%.
900 ACE
ПРИМЕЧАНИЕ: Обогрев рычага дрос-

сельной заслонки функционирует толь-

ко тогда, когда частота вращения колен-

чатого вала превышает 2000 об/мин.
Все модели
Выберите интенсивность обогрева ры-

чага, создающую комфортную темпера-

туру для большого пальца Вашей руки.

ВНИМАНИЕ

 Данный переключатель

также используется для регулировки

подвески с пневмоподкачкой ACS.

Для получения дополнительной ин-

формации обратитесь к разделу «НА-

СТРОЙКА ПОДВЕСКИ СНЕГОХОДА».

mmo2 008 -003-009_d

ИЗМЕНЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1.  Выключатель электрообогрева рычага дрос-

сельной заслонки

2. Теплее
3. Холоднее

ПРИМЕЧАНИЕ:  При  нажатии  на  вы-

ключатель  интенсивность  обогрева

отображается на многофункциональ-

ном дисплее информационного центра.

Предусмотрено девять настроек интен-

сивности. При отпускании дисплей воз-

вращается в режим отображения уров-

ня топлива в баке.

mmo2 007 -009-044_b

ОТОБРАЖЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Холоднее
2. Теплее

Отсутствие сегментов на индикаторе

дисплея означает, что обогрев выключен.
ПРИМЕЧАНИЕ: Данный переключатель

также используется для регулировки

подвески с пневмоподкачкой ACS. Для

получения дополнительной информа-

ции обратитесь к разделу «НАСТРОЙ-

КА ПОДВЕСКИ СНЕГОХОДА».

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

48

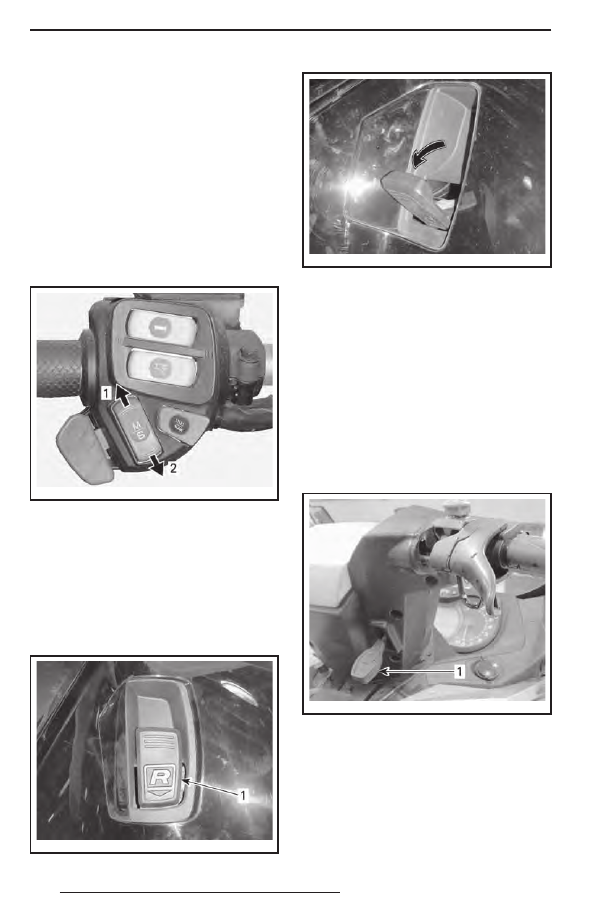

Кнопка Mode/Set

(режим/установка)
Модели  с  многофункциональным

аналого-цифровым информационным

центром
Этой кнопкой можно пользоваться вмес-

то двух кнопок, расположенных сверху

на аналого-цифровом информационном

центре, для облегчения его настройки.
–  При нажатии вверх она имеет те же

функции, что и кнопка MODE (M).

–  При нажатии вниз она имеет те же

функции, что и кнопка SET (S).

mmo2 008 -003-009_b

ИНФОРМАЦИОННЫЙ ЦЕНТР
1. Функция MODE (режим)
2. Функция SET (установка)

8)  Рычаг переключения

передач

Модели с двигателем 1200 4-TEC, кро-

ме GT и GSX
Данный рычаг предназначен для вклю-

чения передачи заднего хода.

mmo2 009 -005-015_a

1. Рычаг включения передачи заднего хода

mmo2 009 -005-016_a

ПОТЯНУТЬ ДЛЯ ВКЛЮЧЕНИЯ ПЕРЕДАЧИ
ЗАДНЕГО ХОДА

Более подробная информация приведе-

на в разделе «ОСНОВНЫЕ ОПЕРАЦИИ».

9)  Регулировка положения

руля

Модели с двигателем 1200 4-TEC, кро-

ме GT и GSX
На указанных выше моделях предусмот-

рена возможность регулировки руля

по высоте. Регулировка выполняется

в следующей последовательности:
1. Потяните рычаг блокировки вверх.

mmo2 009 -005-017_a

1.  Рычаг блокировки механизма регулировки по-

ложения руля

2.  Установите руль в нужное положение

и зафиксируйте его, нажав рычаг бло-

кировки.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
