ДВИГАТЕЛЬ

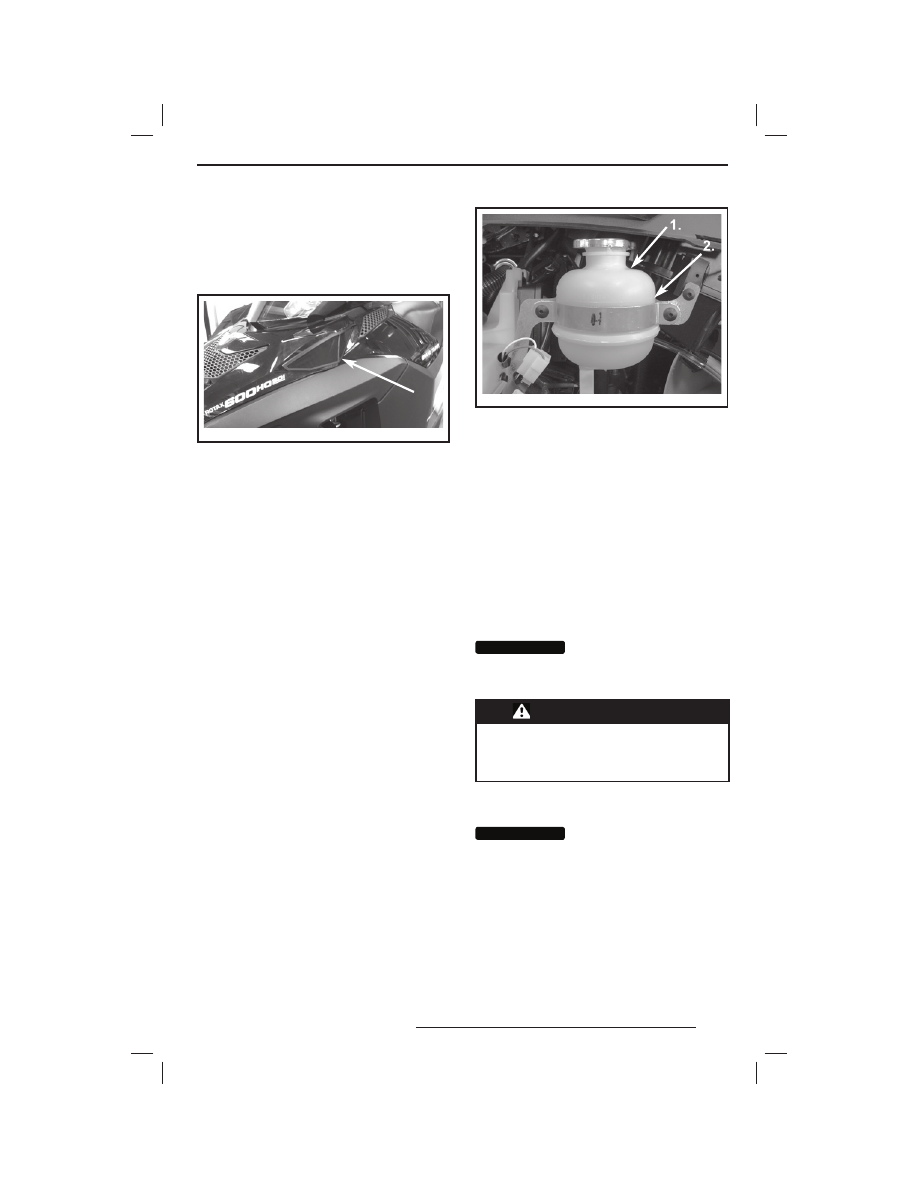

Проверка предфильтра глу-

шителя шума впуска воздуха

Убедитесь, что предварительный фильтр
глушителя шума впуска воздуха правильно
установлен и находится в хорошем состоя-
нии, замените его, если он повреждён.

Filter

Система охлаждения

Уровень охлаждающей жидкости

Расширительный бачок системы охлажде-
ния располагается под верхней правой бо-
ковой панелью. Снятие панели описано в
разделе «КАПОТ И БОКОВЫЕ ПАНЕЛИ».
Линия

соответствующая

нормальному

уровню  охлаждающей  жидкости  распола-
гается  непосредственно  над  хомутом  кре-
пления бачка.
Проверяйте уровень охлаждающей жидко-
сти при комнатной температуре и при сня-
той  крышке  бачка.  Уровень  жидкости  дол-
жен  совпадать  с  меткой «COLD LEVEL»
расположенной на расширительном бачке.
Чтобы  добавить  охлаждающую  жидкость
снимите  передний  фиксатор  и  извлеките
бачок, чтобы получить доступ к крышке.
ПРИМЕЧАНИЕ: При комнатной температу-
ре уровень охлаждающей жидкости в бачке
может располагаться несколько ниже метки
«COLD LEVEL».
Если  появляется  необходимость  добавить
большое количество охлаждающей жидко-
сти или полностью заменить жидкость в си-
стеме обращайтесь к авторизованному ди-
леру Lynx.

Co olant

ТИПОВОЙ ВАРИАНТ
1. Расширительный бачок
2. Метка «COLD LEVEL»

Инжекционное масло — дви-

гатели 600 SDI

Резервуар  системы  смазки  располагается
с правой стороны под верхней боковой па-
нелью.  Снятие  панели  описано  в  разделе
«КАПОТ И БОКОВЫЕ ПАНЕЛИ».
Следите,  чтобы  в  резервуаре  системы
смазки всегда находилось достаточное ко-
личество масла.
Чтобы залить масло снимите крышку с бач-
ка.  После  доливки  масла  надёжно  затяни-
те крышку.

ВНИМАНИЕ

Проверяйте уровень

масла в резервуаре системы смаз-

ки при каждой заправке снегохода

топливом.

ПРЕДОСТЕРЕЖЕНИЕ

Не переливайте масло. После до-

ливки масла надёжно затяните

крышку бачка резервуара систе-

мы смазки.

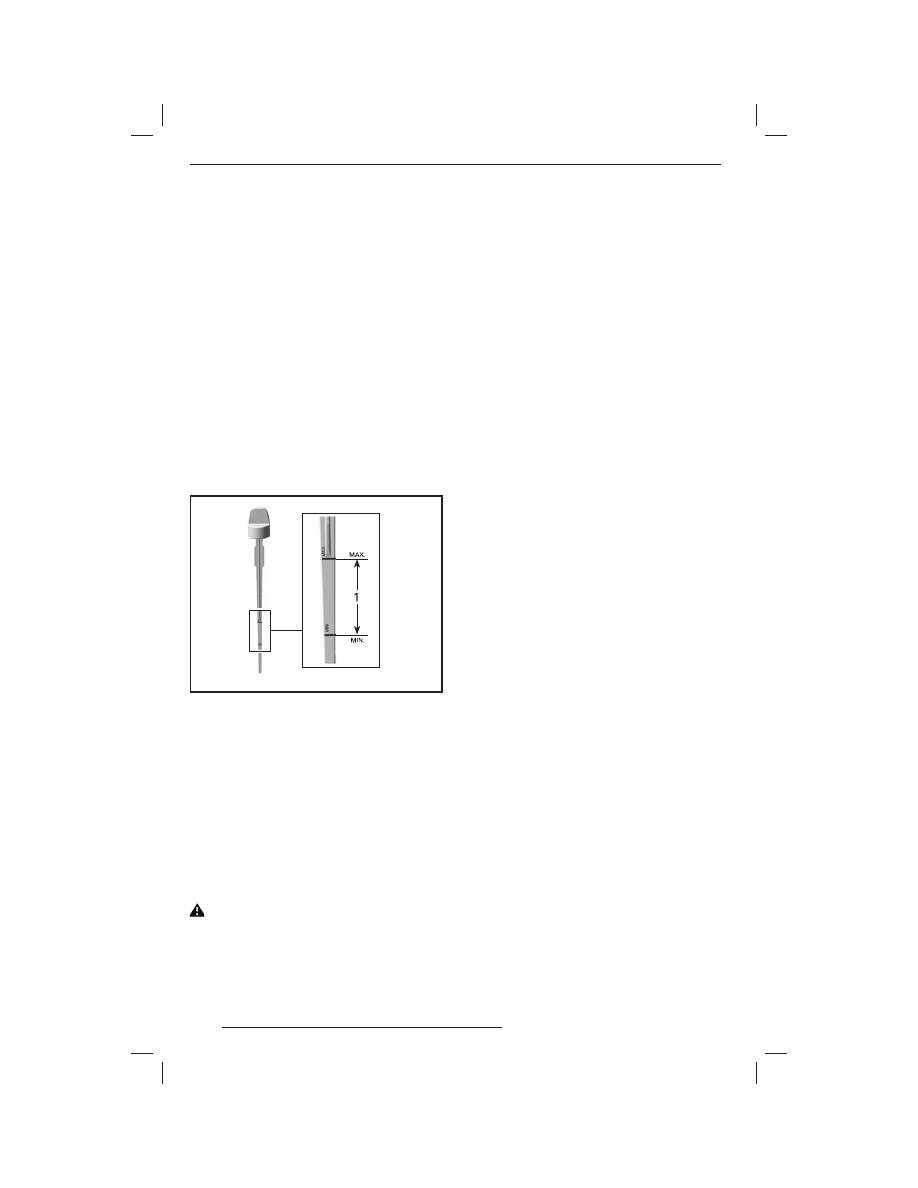

Уровень моторного масла

1200 4-TEC

ВНИМАНИЕ

Проверяйте и при не-

обходимости доводите до нормы

уровень масла перед каждой по-

ездкой. Не переливайте масло.

Эксплуатация снегохода с несоот-

ветствующим уровнем масла может

стать причиной серьёзного повреж-

дения двигателя. Вытирайте проли-

тое масло.

Прогрев  двигатель  до  рабочей  температу-
ры,  установите  снегоход  на  ровной  гори-
зонтальной  площадке  и  произведите  про-
верку уровня масла в следующей последо-
вательности:
1.  Дайте двигателю поработать на оборо-

тах холостого хода в течение приблизи-
тельно 30 секунд.

2. Заглушите двигатель.
3. Снимите защитный кожух ремня вариа-

тора, см. «ЗАЩИТНЫЙ КОЖУХ РЕМНЯ
ВАРИАТОРА».

4. Извлеките масляный щуп и протрите

его.

5. Полностью установите масляный щуп

на место.

6. Вновь извлеките щуп и проверьте уро-

вень масла. Уровень масла должен
располагаться между метками «MIN» и
«MAX». Долейте масло при необходи-
мости.

mmo2 009 -005 -027_a

1. Уровень масла между метками «MIN» и «MAX»

Система выпуска

Выхлопная  труба  глушителя  должна  рас-
полагаться  по  центру  отверстия  в  нижнем
поддоне.  Труба  не  должна  иметь  коррози-
онных  повреждений  и  неплотностей  в  со-
единениях.  Проверьте  надёжность  затяж-
ки хомутов.
Система  выпуска  предназначена  для
уменьшения  уровня  шума  от  работающе-
го двигателя и улучшения мощностных ха-
рактеристик.  В  некоторых  странах  внесе-
ние  изменений  в  конструкцию  выхлопной
системы запрещено законом.

ОСТОРОЖНО Отсутствие лю-

бой из деталей системы выпуска,

внесение конструктивных измене-

ний или повреждение деталей мо-

гут стать причиной серьёзных по-

ломок двигателя.

ДВИГАТЕЛЬ

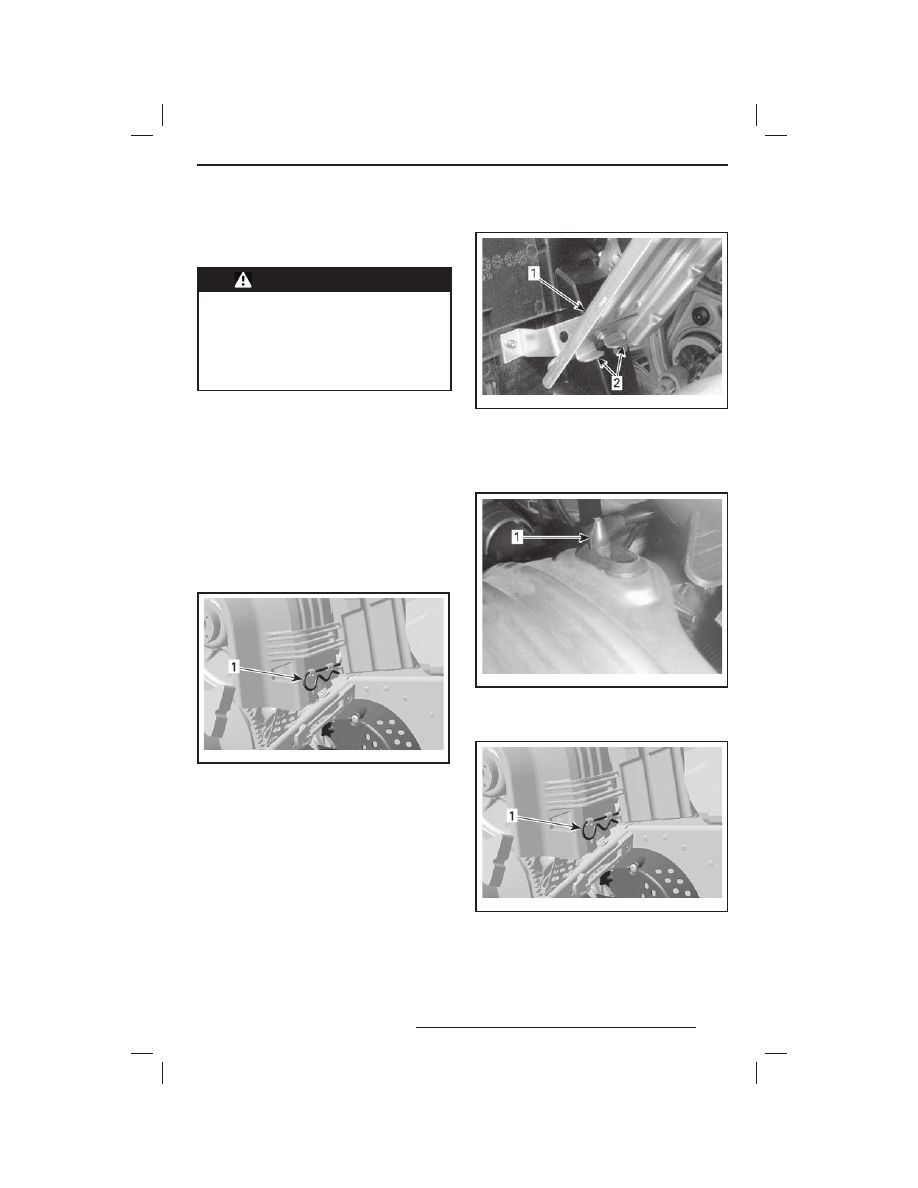

Защитный кожух ремня ва-

риатора

Снятие защитного кожуха ремня ва-

риатора

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается пуск двигателя:

– со снятым кожухом ремня вари-

атора и щитками;

– с открытым или снятым капотом.

ЗАПРЕЩАЕТСЯ выполнять регу-

лировки подвижных частей при ра-

ботающем двигателе.

ПРИМЕЧАНИЕ: Защитный кожух ремня ва-
риатора специально изготовлен несколько
большего размера, чтобы обеспечить натяг
в сопряжении с фиксаторами. Это позволя-
ет  снизить  уровень  шума  и  вибраций.  При
установке  кожуха  необходимо  сохранить
этот натяг.
Снимите  колпачок  шнура  безопасности
(ключ DESS).
Откройте  левую  боковую  панель  моторно-
го отсека, как описано в разделе «КАПОТ И
БОКОВЫЕ ПАНЕЛИ».
Извлеките фиксирующую шпильку.

mmo2 008 -003 -063_a

1. Фиксирующая шпилька

Поднимите кожух за его заднюю часть и
выньте из передних выступов.

Установка защитного кожуха ремня

вариатора

При установке кожуха обратите внимание
на то, чтобы его вырез был обращён вперёд.

Совместите прорези кожуха с выступами.

mmo2 009 -004 -035_a

ТИПОВОЙ ВАРИАНТ
1. Кожух
2. Выступы

Установите уплотнитель на фиксирующий
палец.

mmo2 009 -003 -011_a

1. Фиксирующий палец

Установите заднюю часть кожуха на фик-
сатор и закрепите его с помощью шпильки.

mmo2 008 -003 -063_a

1. Фиксирующая шпилька

СИСТЕМА ПРИВОДА

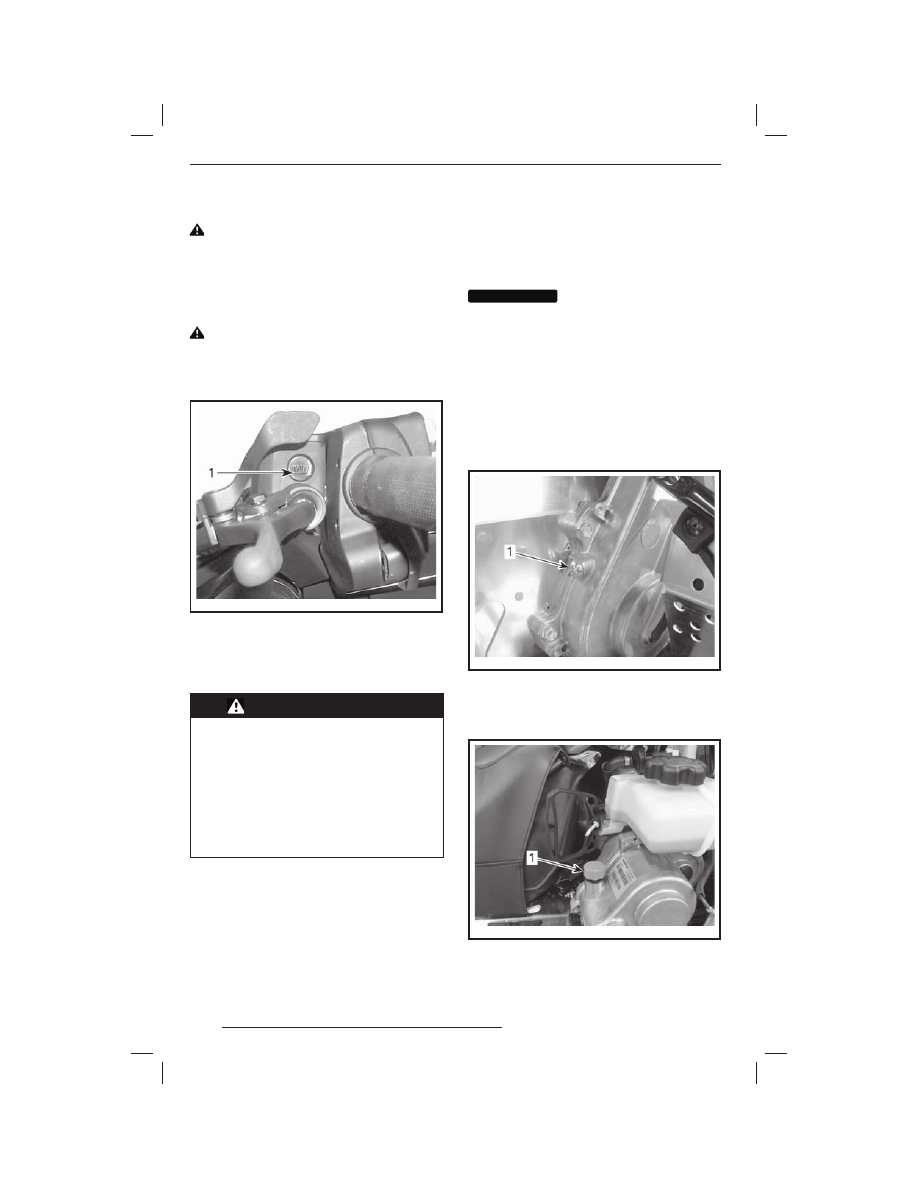

Уровень тормозной жидкости

ОСТОРОЖНО

При

проверке

уровней эксплуатационных жидко-

стей снегоход должен стоять на ров-

ной горизонтальной поверхности.

Проверьте уровень тормозной жидкости
DOT 4 в бачке. При необходимости долей-
те тормозную жидкость DOT 4.

О С Т О Р О Ж Н О П о л ь з у й т е с ь

только тормозной жидкостью DOT 4

из герметичной упаковки. Запреща-

ется использовать тормозную жид-

кость других типов.

mmo2 006 -005 -013_a

ТИПОВОЙ ВАРИАНТ — БАЧОК С ТОРМОЗНОЙ
ЖИДКОСТЬЮ
1. Минимум

Состояние тормозной си-

стемы

ПРЕДОСТЕРЕЖЕНИЕ

От состояния тормозной систе-

мы снегохода зависит Ваша безо-

пасность. Она всегда должна на-

ходиться в исправном состоя-

нии. Запрещается эксплуатиро-

вать снегоход с неисправной тор-

мозной системой. Регулярно про-

веряйте техническое состояние и

степень износа деталей тормоз-

ной системы.

Регулировка тормозной

системы

Гидравлическая тормозная система не
нуждается в регулировке. При возникнове-
нии каких-либо проблем обратитесь к диле-
ру LYNX.

Масло для коробки передач

Рекомендуемое масло для коробки

передач

Используйте только синтетическое масло XP-
S™ synthetic chaincase oil (P/N 413 803 300).

ВНИМАНИЕ

Использование нере-

комендованных сортов масел не

допускается. Так же недопустимо

смешивать синтетическое масло с

другими сортами масел.
Уровень масла в коробке передач

Установите снегоход на горизонталь-
ную поверхность. Отверните контрольную
пробку на левой стороне коробки для про-
верки уровня масла.
Уровень масла должен доходить до нижней
части отверстия.

mmo2 009 -004 -033

1. Контрольная пробка

Чтобы долить масло:
1. Отверните крышку заливной горловины

на коробке.

mmo2 009 -004 -034

ТИПОВОЙ ВАРИАНТ
1. Крышка заливной горловины

СИСТЕМА ПРИВОДА
