124

A16D0HA

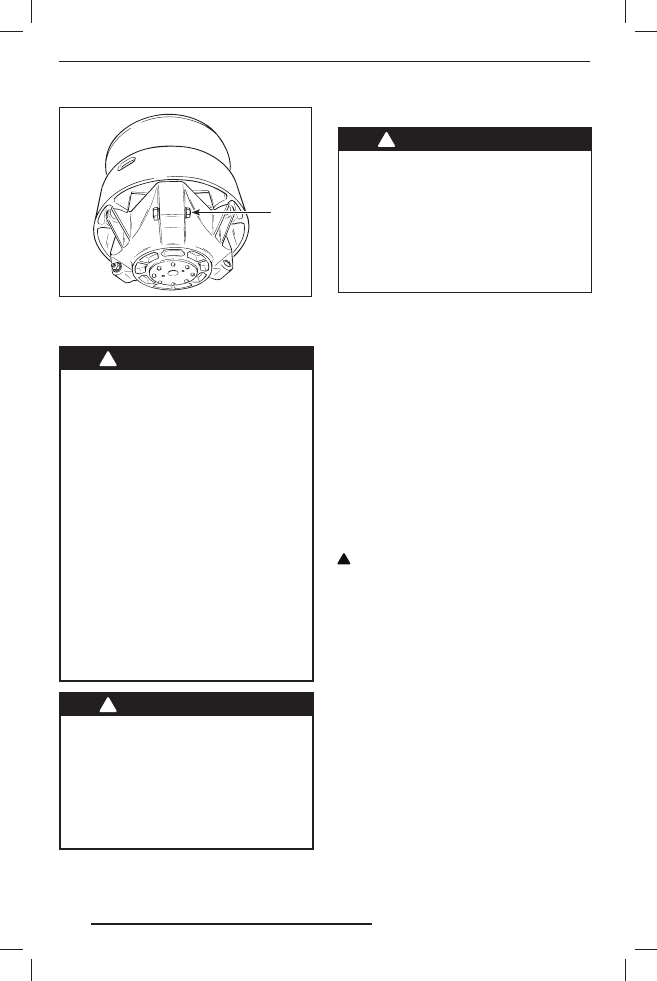

1

ТИПОВОЙ ВАРИАНТ
1.  Ослабьте настолько, чтобы повернуть кали-

бровочный болт

!



ПРЕДОСТЕРЕЖЕНИЕ

Разборка и модификация ведуще-
го шкива ЗАПРЕЩЕНЫ.
Н е п р а в и л ь н о   с о б р а н н ы й   и л и
самостоятельно переделанный
шкив может внезапно разрушить-
ся от напряжений, возникающих
при передаче большого крутяще-
го момента. Это может привести
к трагическим последствиям, не
исключая летальный исход.
Ремонт и техническое обслужива-
ние ведущего шкива должен вы-
полнять только авторизованный
дилер Lynx. Неквалифицирован-
ное обслуживание отрицательно
с каз ываетс я на ходов ых с вой -
ствах и приводит к снижению ре-
сурса приводного ремня. Соблю-
д айте регламент техничес кого
обслуживания снегохода.

!



ПРЕДОСТЕРЕЖЕНИЕ

Не допускается работа двигателя:
–  со снятым кож ухом ремня ва-

риатора и щитками;

–  с открытыми и/или снятыми ка-

потом или боковыми панелями.

ЗАПРЕЩАЕТСЯ выполнять регу-
лировки подвижных частей при
работающем двигателе.

Гусеница

!



ПРЕДОСТЕРЕЖЕНИЕ

Не устанавливайте на г усеницу
ш и п ы, е с л и э то н е раз ре ш е но
и н с т ру к ц и я м и  B R P.  Ус т а н о в ка
шипов на нерекомендованный
тип гусеницы увеличивает опас-
ность разрыва и сход гусеницы с
направляющих катков, что может
привести к получению серьёзных
травм и гибели.

Прежде чем приступить к установке
шипов на гусеницу, необходимо обра-
титься к авторизованному дилеру Lynx,
чтобы выяснить наличие такой возмож-
ности и узнать тип устанавливаемых
шипов.

Компания BRP не рекомендует про-
должительное время и на высокой
скорости
двигаться на снегоходе,
оборудованном гусеницей с высокими
грунтозацепами, по трассе, покрытой
плотным снегом или льдом.

Если приходиться двигаться в таких
условиях, снизьте скорость и, по воз-
можности, сократите пройденное по
таким покрытиям расстояние.

!

 ОСТОРОЖНО Движение по трас-

се, покрытой плотным снегом или
льдом, на высокой скорости ведёт к
перегреву грунтозацепов гусеницы.
Во избежание повреждения гусени-
цы, снизьте скорость движения и,
по возможности, сократите прой-
денное в таких условиях движения
расстояние.

Инструкции по уходу за гусеницей со-
держатся в главе «СИСТЕМА ПРИВО-
ДА
» настоящего Руководства.

СИСТЕМА ПРИВОДА

12.09.2012   11:47:51

12.09.2012   11:47:51

125

Состояние гусеницы

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед началом операций по ре-
гулировке и техническому обслу-
живанию снегохода снимите кол-
пачок шнура безопасности (если
не требуется иное) с контактного
устройства. Для выполнения регу-
лировки выберите безопасное ме-
сто вдали от снегоходных трасс.

Отсоедините колпачок шнура безопас-
ности (ключ DESS) от выключателя дви-
гателя.

Поднимите заднюю часть снегохода и
поставьте её на широкую опору с от-
ражательным щитком. Не запуская
двигатель, вручную проверните гусе-
ницу и проверьте её состояние. При
обнаружении повреждений, порезов,
обнажения корда, отсутствия или по-
вреждения направляющих обратитесь
к авторизованному дилеру Lynx.

Гусеница не должна иметь:
–  проколов;
–  следов износа
–  сломанных и изношенных грунтозаце-

пов с обнажёнными стержнями;

–  расслоений резины;
–  сломанных стержней;
–  утерянных направляющих гребней.

Замените гусеницу, если замечены при-
знаки начала её разрушения. В сомни-
тельных случаях обратитесь за советом
к дилеру.

!



ПРЕДОСТЕРЕЖЕНИЕ

Э кс плуатац и я с н е гоход а с по -
в р еж д ё н н о й  г ус е н и ц е й  м оже т
привести к потере контроля, что
в свою очередь может стать при-
чиной получения серьёзных травм
или гибели.

Натяжение и центровка
гусеницы

ПРИМЕЧАНИЕ : Опер ац ии р ег ули -
рования натяжения и выравнивания
гусеничной ленты являются взаимос-
вязанными. Обе регулировки должны
производиться одновременно.

!



ПРЕДОСТЕРЕЖЕНИЕ

Во избежание серьёзных травм и
увечий:
–  НЕ СТОЙТЕ позади или рядом с

вращающейся гусеницей;

–  всегда используйте механиче-

скую опору с широким основа-
нием и отражающим щитком;

–  гусеницу, поднятую над опорной

поверхностью, проворачивайте
только на малой скорости.

Под д е й с т в и е м ц е нт робеж ной
силы посторонние предметы, по-
вреж дённые или ос лабленные
ш и п ы,  п о в реж д ё н н ы е  у ч а с т к и
гусеницы или вся гусеница могут
вылететь из рамы со значитель-
ной силой, что может стать при-
чиной увечья ноги или других се-
рьёзных травм.

Проверка натяжения гусеницы

ПРИМЕЧАНИЕ: Перед регулировкой на-
тяжения гусеничной ленты совершите
пробег на снегоходе по снежному по-
крову в течение 15–20 минут.

Отсоедините колпачок шнура безопас-
ности (ключ DESS) от выключателя дви-
гателя.

Поднимите заднюю часть снегохода и
установите на опору с широким осно-
ванием.

!

 ОСТОРОЖНО Практикуйте пра-

вильную техник у подъёма, пре -
имущественно используйте силу
ног. Не поднимайте заднюю часть
снегохода, если у Вас для этого не-
достаточно сил.

Проверьте наличие зазора приблизи-
тельно посредине между передними
и задними направляющими катками.
Измерьте зазор между гусеницей и на-
кладкой опорных полозьев посереди-
не длины опорных полозьев. При нор-
мальном натяжении гусеничной ленты
величина зазора должна соответство-
вать номинальному значению, которое
приведено в разделе «ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
». Если натяжение

СИСТЕМА ПРИВОДА

12.09.2012   11:47:51

12.09.2012   11:47:51

126

гусеничной ленты недостаточно, дви-
жение снегохода будет сопровождать-
ся глухим шумом.

ПРИМЕЧАНИЕ: Для измерения натяжения
гусеницы рекомендуем применять специ-
альный инструмент (P/N 414 348 200).

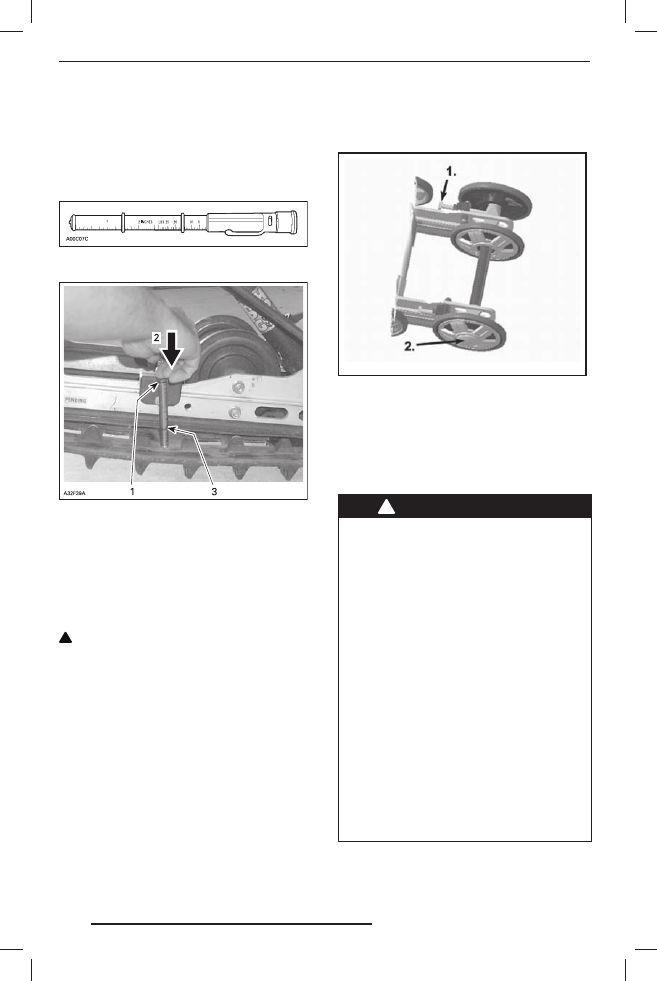

ИНСТРУМЕНТ ДЛЯ ИЗМЕРЕНИЯ НАТЯЖЕНИЯ
ГУСЕНИЦЫ

ТИПОВОЙ ВАРИАНТ
1.  Верхнее кольцо в положении, соответствую-

щем усилию 7,3 кг

2.  Нажимайте на верхнюю часть инструмента,

пока она не войдёт в соприкосновение с
верхним кольцом

3.  Измеренная величина прогиба гусеницы

(значение прогиба для вашей модели снего-
хода приведено в разделе «ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ»)

!

 ОСТОРОЖНО Слишком большое

натяжение г усеницы приводит к
потере мощ нос ти и чрез мерной
нагрузке на компоненты подвески.

Для регулировки гусеницы выполните
следующее:
–  Снимите колпачок шнура безопас-

ности (к люч DESS ) с контактного
устройства.

–  Снимите колпачки задних катков

(если имеются).

–  Ослабьте болты крепления задних на-

правляющих катков.

–  Выполните регулировку, вращая ре-

гулировочные болты

Если Вам не удаётся правильно отрегу-
лировать натяжение гусеницы, обрати-
тесь к дилеру Lynx.

fmo2012-009-015_a

ТИПОВОЙ ВАРИАНТ
1. Регулировочные болты
2. Отпущенные болты

–  Затяните крепёжные болты.
–  Проверьте центровку гусеницы, как

описано ниже.

Центровка гусеничной ленты

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед проверкой положения гу-
сеницы убедитесь в отсутствии в
ней посторонних предметов, ко-
торые могут вылететь при вклю-
чении двигателя. Следите, чтобы
руки, ноги, инструмент или одеж-
да не оказались захвачены враща-
ющимися деталями. Поднимите и
поставьте снегоход на опору с ши-
роким основанием и отражатель-
ным щитком. Убедитесь в отсут-
ствии людей поблизости и позади
снегохода. Не проворачивайте гу-
сеницу на высокой скорости.
Под д е й с т в и е м ц е нт робеж ной
силы посторонние предметы, по-
вреж дённые участки г усениц ы
или вся гусеница могут вылететь
из рамы со значительной силой,
что может стать причиной увечья
ноги или других серьёзных травм.

Пустите двигатель и слегка нажмите
на рычаг дроссельной заслонки, чтобы
гусеничная лента начала медленно вра-

СИСТЕМА ПРИВОДА

12.09.2012   11:47:51

12.09.2012   11:47:51

127

щаться. Длительность работы гусеницы
в таком режиме не должна превышать
20-ти секунд.

Проверьте симметричность положе-
ния гусеничной ленты относительно
накладок полозьев: расстояние между
полозьями и направляющими гребнями
гусеничной ленты должно быть одина-
ковым с обеих сторон.

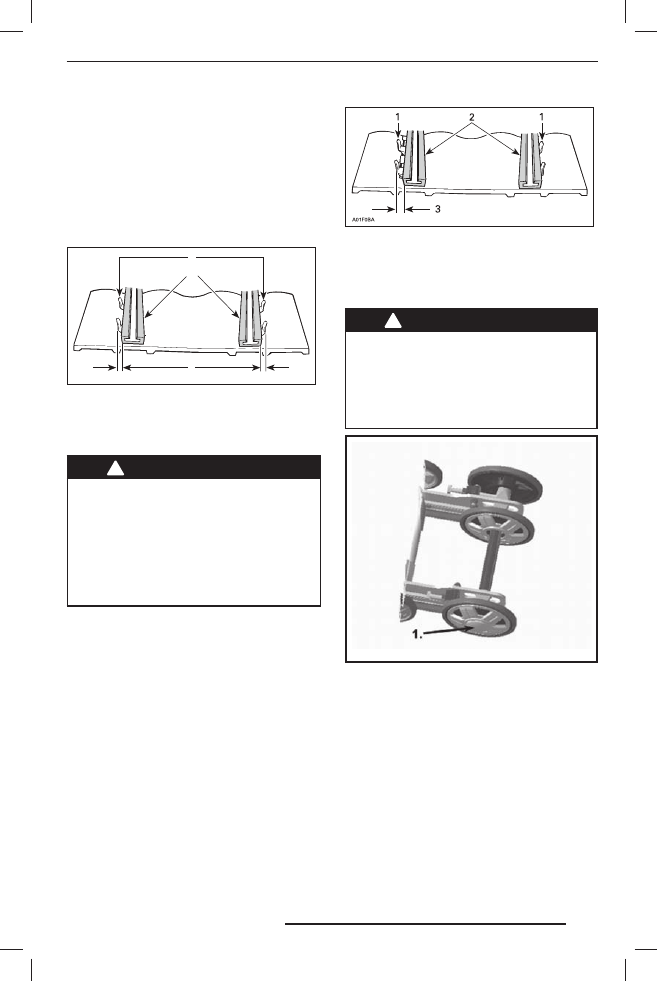

A01F05 A

1

2

3

1. Направляющие гребни
2. Накладки полозьев
3. Одинаковое расстояние с обеих сторон

Центровка гусеницы

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед началом операций по ре-
гулировке и техническому обслу-
живанию снегохода снимите кол-
пачок шнура безопасности (если
не требуется иное) с контактного
устройства. Для выполнения регу-
лировки выберите безопасное ме-
сто вдали от снегоходных трасс.

–  Снимите колпачок шнура безопас-

ности (к люч DESS ) с контактного
устройства.

–  Ослабьте болты крепления задних на-

правляющих катков.

–  Подтяните регулировочный болт на

той стороне движителя, где расстоя-
ние между направляющими гребнями
и опорным полозом наибольшее.

СИСТЕМА ПРИВОДА

1. Направляющие гребни
2. Накладки полозьев
3.  Подтяните регулировочный болт на этой

стороне

Затянуть болты крепления.

!



ПРЕДОСТЕРЕЖЕНИЕ

Убедитесь, что крепёжные болты
направляющих катков надёжно
затянуты, чтобы избежать само-
произ вольного демонта жа на-
правляющего катка и последую-
щего заклинивания гусеницы.

fmo2012-009-016_a

ТИПОВОЙ ВАРИАНТ
1. Затянуть моментом 48 Н•м

Снова пустите двигатель и на малой
скорости движения гусеничной ленты
проверьте симметричность её положе-
ния относительно опорных полозьев.

Опустите снегоход на опорную поверх-
ность.

Установите на место колпачки задних
катков (если имеются).

12.09.2012   11:47:51

12.09.2012   11:47:51
