128

ЗАДНЯЯ ПОДВЕСКА

Состояние задней
подвески

Осмотрите все компоненты подвески,
включая накладки опорных полозьев,
пружины, катки и другие детали.

ПРИМЕЧАНИЕ: При движении маши-
ны по снежному покрову снег играет
роль смазки и охладителя поверхно-
сти скольжения. Продолжительное
движение снегохода по обледеневшей
поверхности или по зернистому снегу
приводит к перегреву и преждевре-
менному износу накладок опорных по-
лозьев гусеницы.

Состояние ленточного
ограничителя

Проверьте ленточный ограничитель
на наличие трещин и признаков изно-
са. Проверьте затяжку резьбовых кре-
пёжных деталей. Проверьте состояние
отверстий в ленточном ограничителе.
При необходимости замените. Затяни-
те гайку рекомендованным моментом.

МОМЕНТ ЗАТЯЖКИ

Гайка

11 Н•м

Смазка компонентов
задней подвески

Смажьте заднюю подвеску в местах рас-
положения пресс-маслёнок синтетиче-
ской смазкой SUSPENSION GREASE (P/N
293 550 033). Периодичность обслужи-
вания указана в разделе «РЕГЛАМЕНТ
ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ».

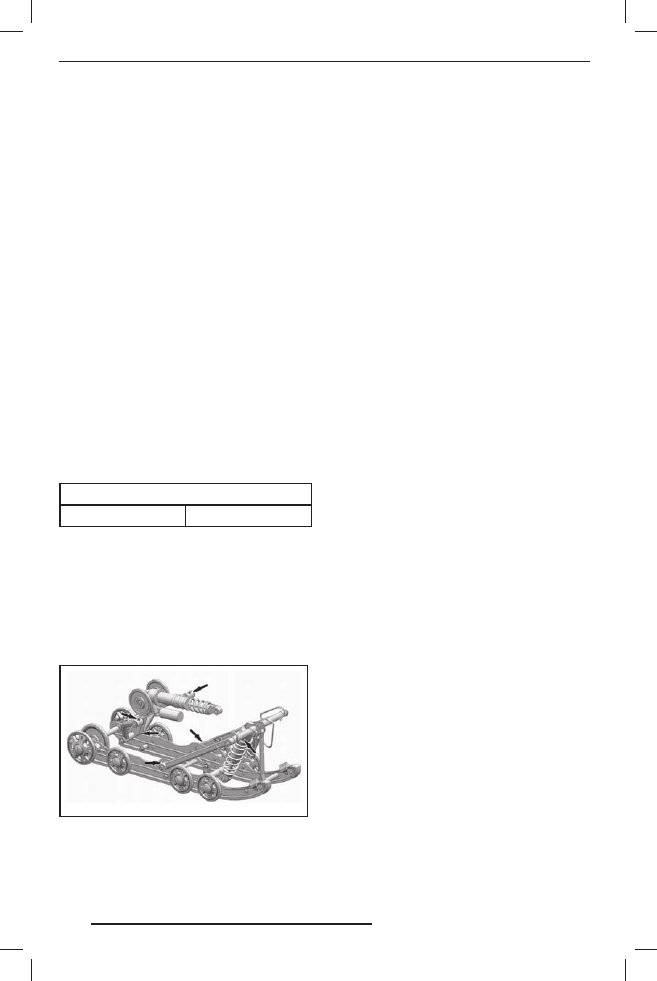

fmo2013-001-013_a

1. ТИПОВОЙ ВАРИАНТ — PPS — пресс-маслёнка

12.09.2012 11:47:51

129

РУЛЕВОЕ УПРАВЛЕНИЕ И ПЕРЕДНЯЯ ПОДВЕСКА

Визуально проверьте затяжку крепёж-
ных элементов рулевого управления и
передней подвески (шаровые опоры и
шаровые шарниры рычагов и тяг руле-
вого привода, болты шарнирного кре-
пления, болты крепления лыж и цапф
лыж, и т. д.). При необходимости обра-
титесь к авторизованному дилеру Lynx.

Состояние лыж и коньков

Проверьте состояние лыж и твёрдо-
сплавных коньков. При обнаружении при-
знаков износа обратитесь к дилеру Lynx.

ПРЕДОСТЕРЕЖЕНИЕ

Сильно изношенные лыжи и/или
коньки ухудшают управляемость
снегохода.

12.09.2012 11:47:51

130

ЭЛЕКТРООБОРУДОВАНИЕ

Рекомендуемые свечи
зажигания

Проверка состояния или замена свечей
зажигания должны выполняться авто-
ризованным дилером Lynx.

ОСТОРОЖНО Используйте только

рекомендованные свечи зажигания,
указанные ниже. При установке све-
чи следует затянуть указанным мо-
ментом, процедура установки под-
робно описана в разделе «СНЯТИЕ/
УСТАНОВКА СВЕЧИ ЗАЖИГАНИЯ».

Свечи зажигания (E-TEC)

Проверка состояния или замена свечей
зажигания должны выполняться авто-
ризованным дилером Lynx.

Снятие/установка свечи
зажигания

Снятие

Откройте левую боковую панель.

Снимите защитный кожух, как описано
в разделе «СНЯТИЕ ЗАЩИТНОГО КО-
ЖУХА РЕМНЯ ВАРИАТОРА».

Отсоедините высоковольтный провод
от свечи зажигания.

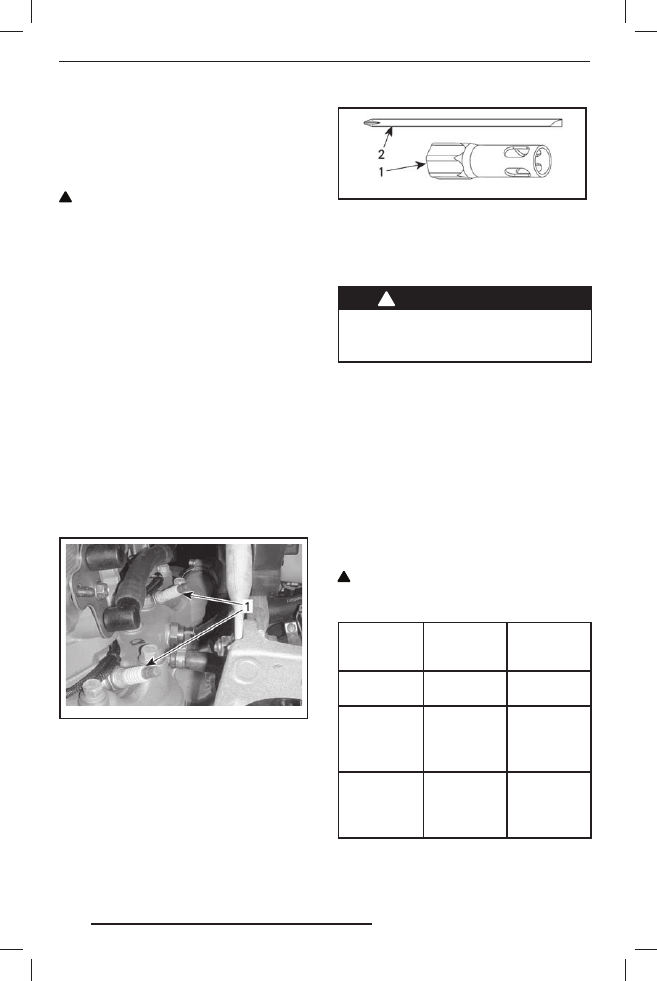

mmo2 008 -008 -027_a

ЛЕВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1. Свечи зажигания

Используя ключ, входящий в комплект
возимого инструмента, отверните све-
чи зажигания на один оборот.

mmo2 008 -008 -009

1. Ключ «на 16»
2. Стержень отвёртки

Очистите свечи зажигания и головки
цилиндров, используя по возможности
сжатый воздух.

ПРЕДОСТЕРЕЖЕНИЕ

При работе со сжатым воздухом
всегда используйте средства за-
щиты глаз.

Полностью выверните свечи зажигания
и снимите их.

Установка

Прежде чем приступить к установке,
необходимо убедиться в отсутствии
нагара на контактных поверхностях
головки цилиндра и свечей зажигания.

Проверьте межэлектродный зазор свечей
зажигания, используя специальный щуп.

Если величина зазора выходит за пре-
делы диапазона допустимых значений,
свечу зажигания необходимо заменить.

ОСТОРОЖНО Регулировка меж-

электродного зазора этих свечей не
допускается.

ДВИГАТЕЛЬ

Тип свечи

зажигания

Межэлек-

тродный

зазор

550

NGK BR9ES

0,45 +0,05/–

0,05 мм

600 HO

E-TEC

NGK PZFR6F

Не регули-

руется

0,8 + 0,05/–

0,1 мм

800R E-TEC

NGK PFR7AB

Не регули-

руется

0,75 +0,05/–

0,05 мм

Заверните свечу зажигания от руки до
упора.

12.09.2012 11:47:51

131

ЭЛЕКТРООБОРУДОВАНИЕ

Затяните свечи, используя ключ из
возимого комплекта инструментов
или динамометрический ключ и соот-
ветствующую головку.

С использованием ключа из комплек-
та возимого инструмента

Используйте ключ 16 мм и стержень
отвёртки из комплекта возимого ин-
струмента.

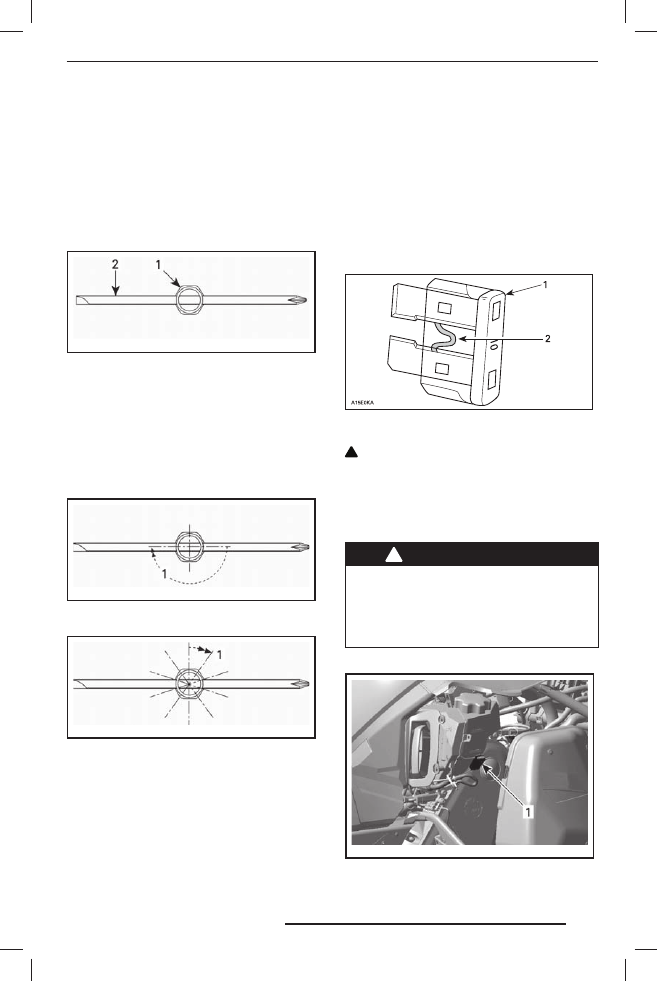

mmo2 008 -008 -008_a

ВИД СВЕРХУ
1. Ключ «на 16»
2. Стержень отвёртки

Затяните свечи зажигания в соответ-
ствии с указаниями, приведёнными на
следующих рисунках.

ПРИМЕЧАНИЕ: Убедитесь, что свеча и
уплотнительное кольцо правильно уста-
новлены на головку цилиндра.

mmo2 008 -008 -006_a

НОВАЯ СВЕЧА ЗАЖИГАНИЯ
1. Затянуть на 1/2 оборота

mmo2 008 -008 -007_a

БЫВШАЯ В УПОТРЕБЛЕНИИ СВЕЧА ЗАЖИГАНИЯ
1. Затянуть на 1/10 оборота

С использованием динамометрическо-
го ключа

Затяните свечи зажигания моментом
27,5 Н•м.

Снятие/проверка
предохранителей

Система электрооборудования защи-
щена предохранителями. Держатели
предохранителей располагаются в мо-
торном отсеке.

Проверьте и, при необходимости, за-
мените предохранитель.

Извлеките предохранитель из держате-
ля. Проверьте, не оплавлена ли его нить.

1. Предохранитель
2. Проверьте, не оплавилась ли нить

ОСТОРОЖНО Запрещается ис-

пользовать предохранитель с более
высоким номиналом во избежание
повреждения электрических ком-
понентов и /или возможного воз-
горания.

ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохрани-
теля, прежде чем запускать двига-
тель, найдите и устраните причину
неисправности. Обратитесь к авто-
ризованному дилеру Lynx.

E-TEC с ручным стартером

mmo2 008 -008 -028_a

ТИПОВОЙ ВАРИАНТ — ПРАВАЯ СТОРОНА
МОТОРНОГО ОТСЕКА
1. 5 A главный предохранитель

12.09.2012 11:47:51
