ПРИМЕЧАНИЕ: На моделях с двигате-
лем E-TEC процесс прогрева двигателя
контролируется электронной систе-
мой управления. Во время прогрева
двигателя (до 10 минут, в зависимости
от температуры воздуха) частота вра-
щения коленчатого вала ограничена.

Функционирование коробки
передач

ВНИМАНИЕ

– П р и б у к с и р о в к е г р у з а в с е гд а

включайте первую передачу.

– Во время стоянки снегохода уста-

навливайте рычаг переключения
передач в положение «N» (ней-
траль).

– Полностью остановите снегоход

и уд е рж и в айте р ыч аг тор моз а
в нажатом положении во время
включения или выключения пе-
редачи заднего хода. Подождите,
пока включится предупреждаю-
щий сигнал, прежде чем нажимать
на рычаг дроссельной заслонки.

Нейтраль

Если рычаг перек лючения передач
установлен в положение «N» (ней-
траль), крутящий момент от двигателя
на гусеницу не передаётся.

Включение передачи заднего хода

Чтобы вк лючить передачу заднего
хода, выполните следующее:

1. Полностью остановите снегоход.

2. Нажмите и удерживайте рычаг тор-

моза.

3. Переведите рычаг переключения пе-

редач в положение «R» (задний ход),
двигатель при переключении должен
работать на холостом ходу.

ПРИМЕЧАНИЕ: Чтобы перевести рычаг
переключения из нейтрали в положе-
ние заднего хода, необходимо нажать
рукоятку рычага переключения передач
вниз.

4. Плавно нажмите на рычаг дроссель-

ной заслонки.

ПРЕДОСТЕРЕЖЕНИЕ

Скорость движения задним хо -
дом не ограничена. Соблюдайте
осторожность, движение задним
ходом с высокой скоростью может
стать причиной потери снегохо-
дом устойчивости. Не вставайте
во время движения назад. Пре -
жде чем начать движение назад,
убедитесь, что позади снегохода
отсутствуют люди или какие-либо
препятствия.

Включение передачи переднего
хода

У снегохода имеется 2 передачи перед-
него хода.

Чтобы включить передачу переднего
хода, выполните следующее:

1. Полностью остановите снегоход.

2. Нажмите и удерживайте рычаг тор-

моза.

3. При работающем на холостом ходу

двигателе, включите понижающую (1)
или повышающую (2) передачу рыча-
гом переключения передач.

4. Плавно нажмите на рычаг дроссель-

ной заслонки.

ПРИМЕЧАНИЕ: Переключение с 1-й
передачи на 2-ую возможно только при
скорости движения снегохода не более
20 км/ч. Перед переключением переда-
чи следует отпустить рычаг дроссель-
ной заслонки.

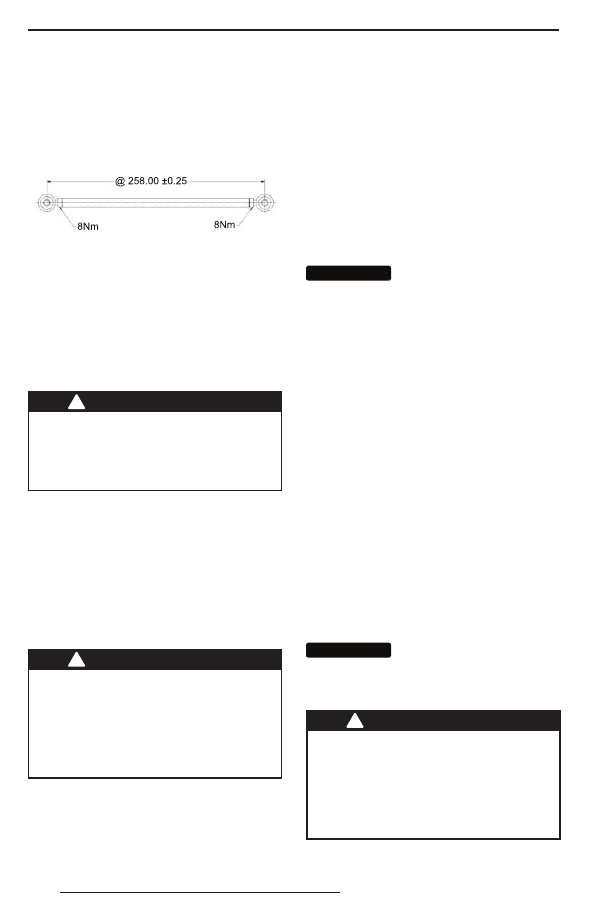

Регулировка тяги
переключения передач

1. Установите исходную длину тяги пе-

реключения передач (258 мм).

2. Установите тягу переключения пере-

дач на снегоход.

3. Включите заднюю передачу и про-

верьте, касается ли рычаг края паза
консоли.

4. Если касается, укоротите тягу пере-

ключения передач, повернув её на

½ оборота, и повторите проверку.

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

5. Включите вторую передачу и про-

верьте, касается ли рычаг края паза
консоли.

6. Если касается, удлините тягу пере-

ключения передач, повернув её на

½ оборота, и повторите проверку.

Остановка двигателя

Отпустите рычаг дроссельной заслон-
ки, дождитесь, когда двигатель перей-
дёт на обороты холостого хода.

Заглушите двигатель, нажав выклю-
чатель остановки двигателя или сняв
колпачок шнура безопасности с выклю-
чателя.

ПРЕДОСТЕРЕЖЕНИЕ

Когда снегоход не используется,
всегда снимайте колпачок шну-
ра безопасности с контак тного
устройства — это большое иску-
шение для детей и угонщиков.

Буксировка груза

Для буксировки каких-либо грузов с по-
мощью снегохода используйте жёсткую
буксирную тягу. Буксируемый объект
должен иметь светоотражатели на обеих
боковых сторонах и сзади. Ознакомьтесь
с требованиями местного законодатель-
ства в части, касающейся применения
стоп-сигналов при буксировке.

ПРЕДОСТЕРЕЖЕНИЕ

Использование каната для букси-
ровки груза запрещено. Исполь-
зуйте жёстк ую буксирную тяг у.
Груз, буксируемый на канате, мо-
жет врезаться в снегоход при вне-
запном торможении или на склоне
и опрокинуть его.

Буксировка другого
снегохода

Если снегоход не в состоянии само-
стоятельно двигаться и его необхо-
димо буксировать, используйте для
этого жёсткую буксирную тягу. Пред-
варительно снимите ремень с повреж-
дённого снегохода так, как описано
в главе «РЕМЕНЬ ВАРИАТОРА» раздела
«ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУ-
ЖИВАНИЯ», и буксируйте его на малой
скорости.

ВНИМАНИЕ

Во избежание повреж-

дения ремня и поломок деталей си-
стемы привода обязательно сни-
майте приводной ремень с букси-
руемого снегохода.

В иск лючительных случаях вместо
жёсткой буксирной тяги допускается
использовать буксировочный канат,
но при этом необходимо принять са-
мые строгие меры предосторожности
и быть особо внимательным во время
движения. Двигайтесь с особенной
осторожностью. Следует учитывать,
что в некоторых областях такой вид
буксировки может оказаться вне зако-
на. Проконсультируйтесь с представи-
телями местных органов власти.

Снимите приводной ремень, закрепите
канат на стойках (опорах) лыж. На бук-
сируемом снегоходе должен находить-
ся человек, который будет следить
за движением и, при необходимости,
затормаживать ход. Буксируйте снего-
ход на самой малой скорости.

ВНИМАНИЕ

Во избежание поломок

д е т а л е й р у л е в о г о у п р а в л е н и я
не крепите буксировочный канат
в проушинах (рукоятках) лыж.

ПРЕДОСТЕРЕЖЕНИЕ

Во время буксировки неисправно-
го снегохода двигайтесь на самой
малой скорости, примите все необ-
ходимые меры предосторожности
и будьте предельно внимательны.
Д вигайтес ь мед ленно с особой
осторожностью.

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА

ПРЕДОСТЕРЕЖЕНИЕ

Регулировка подвески может вли-
ять на управляемость снегохода.
Уделите время для ознакомления
с поведением снегохода после вы-
полнения регулировки подвески.

Управляемость и плавность хода Ваше-
го снегохода зависят от регулировки
подвески.

Выбор оптимального сочетания па-
раметров подвески определяется за-
грузкой снегохода, массой водителя,
особенностями индивидуального стиля
вождения и субъективными предпочте-
ниями, скоростным режимом и состоя-
нием трассы.

ПРЕДОСТЕРЕЖЕНИЕ

Перед проведением регулировки
подвески, выполните следующее:
– Остановите снегоход в безопас-

ном месте.

– Снимите колпачок шнура безопас-

ности с контактного устройства.

– П о д ъ ё м с н е г о х о д а о с у щ е с т-

вляйте с помощью специальных
п р и с п о с о б л е н и й и л и п р и гл а -
сите помощника. Если подъём
снегохода осуществляется без
применения специальных тех-
нических средств, практикуйте
правильную технику подъёма,
используйте преимущественно
силу ног.

– Не поднимайте заднюю или перед-

нюю часть снегохода, если у Вас
для этого недостаточно сил.

– Преж де чем прис т упить к ре -

гулировке подвески, установи-
те переднюю часть снегохода
на специальную опору.

– Установите заднюю часть снего-

хода на опору с широким осно-
ванием и специальным отражаю-
щим щитком.

– Убедитесь, что снегоход надёж-

но установлен на опорах.

Поочерёдно изменяйте по одному ре-
гулируемому параметру подвески. На-
пример, после регулировки передних

пружин, возможно, потребуется заново
отрегулировать центральную пружину.
Каждый шаг настройки подвески необ-
ходимо проверить тестовым пробегом
на снегоходе в идентичных условиях:
трасса, состояние снежного покрова,
скорость движения, положение водите-
ля на сиденье и т. д. должны быть оди-
наковыми. Последовательно и в полном
объёме выполните все регулировки
до получения желаемого результата.

Ниже приведены основные положения
по тонкой настройке подвески.

ЗАВОДСКИЕ РЕГУЛИРОВКИ ПРЕДВА-

РИТЕЛЬНОГО НАТЯЖЕНИЯ ПРУЖИН

ПЕРЕДНЕЙ И ЗАДНЕЙ ПОДВЕСОК

МОДЕЛЬ

ЛЫЖИ

ПЕРЕДНИЙ

РЫЧАГ

ЗАДНИЙ

РЫЧАГ

69 Ranger
Alpine 1200
4-TEC

6 мм/

полож.

регул.

№ 2

7 мм/по-

лож. регул.

№ 5

7 мм/

полож.

регул.

№ 1

fmo2013-006-013_a

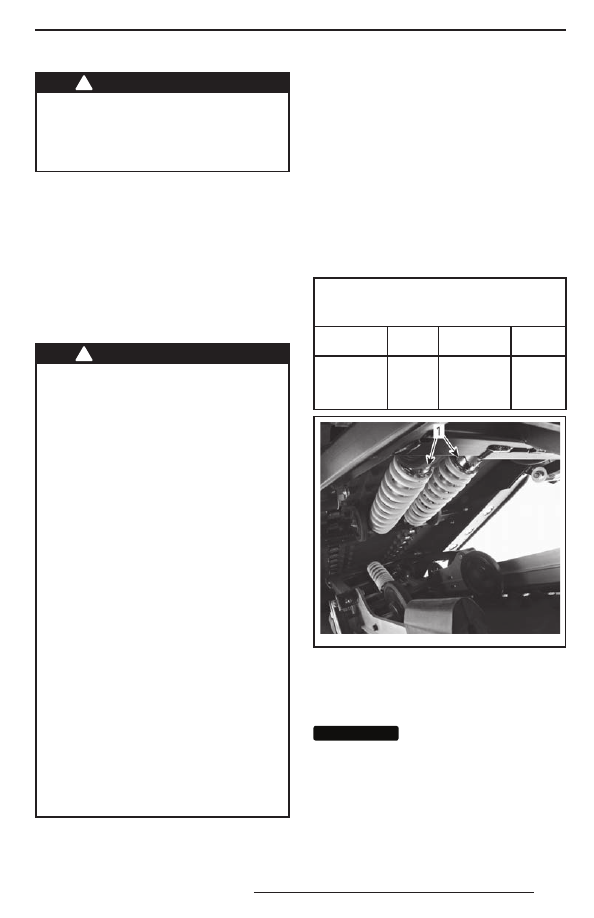

СДВОЕННЫЙ ЗАДНИЙ АМОРТИЗАТОР
1. Регулировка задней пружины

Регулировка задней
подвески

ВНИМАНИЕ

Всякий раз после регу-

лировки задней подвески прове-
ряйте и, при необходимости, регу-
лируйте натяжение гусеницы.

fmo2013-006-015_a

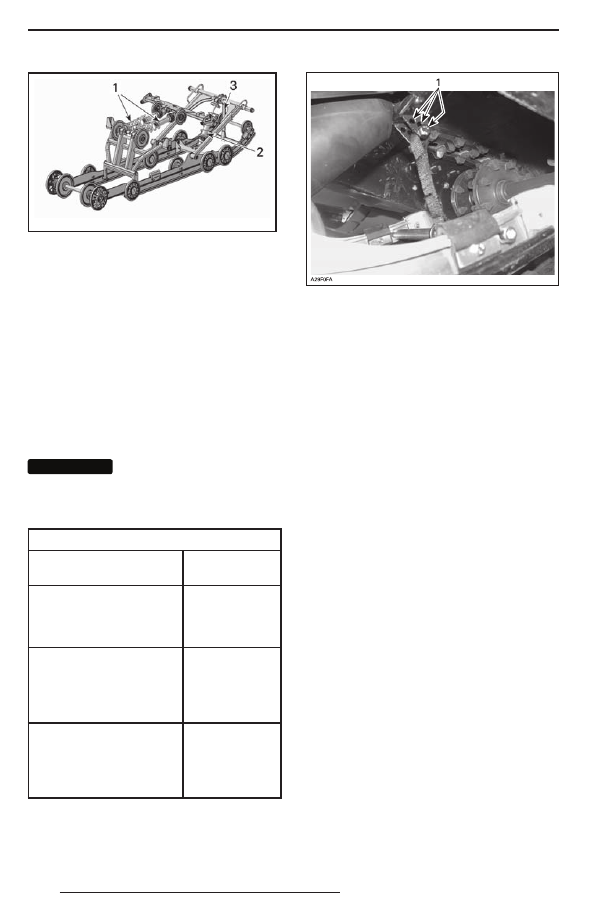

ЗАДНЯЯ ПОДВЕСКА PPS-6900-F
1. Задняя пружина — плавность хода, высота

подвески

2. Центральная пружина — управляемость
3. Ленточный ограничитель — перераспределе-

ние веса

Ленточный ограничитель

Двигаясь на малой скорости, полно-
стью нажмите рычаг акселератора, дав
снегоходу полное ускорение.

Обратите внимание на управляемость
снегохода.

При необходимости отрегулируйте лен-
точный ограничитель.

ВНИМАНИЕ

П о с л е р е г у л и р о в к и

длины ленточного ограничителя не-
обходимо отрегулировать натяже-
ние гусеницы.

СПРАВОЧНАЯ ТАБЛИЦА

ПЕРЕРАСПРЕДЕЛЕНИЕ

ВЕСА (ДАВЛЕНИЕ ЛЫЖ)

ПРИЧИНА,

РЕШЕНИЕ

Комфортная управ-

ляемость: хорошее

перераспределение веса

(небольшое давление)

Регулировка

не требуется

Лёгкая управляемость:

слишком большое

перераспределение веса

(отрыв от земли)

Слишком длин-

ный ограничи-

тель. Умень-

шить длину

ограничителя.

Тяжёлая управляе-

мость: недостаточное

перераспределение веса

(большое давление)

Слишком

короткий огра-

ничитель. Уве-

личить длину

ограничителя.

Для регулировки ленточного ограничи-
теля вставьте болт ленточного ограни-
чителя в другое отверстие.

ТИПОВОЙ ВАРИАНТ
1. Регулировочные отверстия (ленточный огра-

ничитель)

ПРИМЕЧАНИЕ: Уменьшение длины лен-
точного ограничителя может снизить
уровень комфорта. Если ощущается
слишком большое перераспределение
веса, сначала попробуйте скомпенсиро-
вать его регулировкой соединительных
блоков.

Задние пружины

Величина предварительного натяжения
задней пружины оказывает влияние
на комфорт движения на снегоходе,
высоту посадки водителя, а также по-
зволяет компенсировать нагрузки, воз-
никающие при перевозке грузов.

Кроме этого, различные регулировки
предварительного натяжения задней
пру жины позволяют увеличить или
уменьшить вес, приходящийся на пе-
реднюю подвеск у снегохода. В ре -
зультате, давление лыж на опорную
поверхность также увеличивается или
уменьшается. Это позволяет улучшить
эксплуатационные качества при движе-
нии в глубоком снегу, а также умень-
шить или увеличить усилие на руле
и тем самым улучшить управляемость
снегохода.

Если при движении на снегоходе по са-
мым неровным участкам трассы наблю-
даются лишь лёгкие пробои подвески,
значит, регулировка узлов подвески
выполнена правильно.

НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА
