53

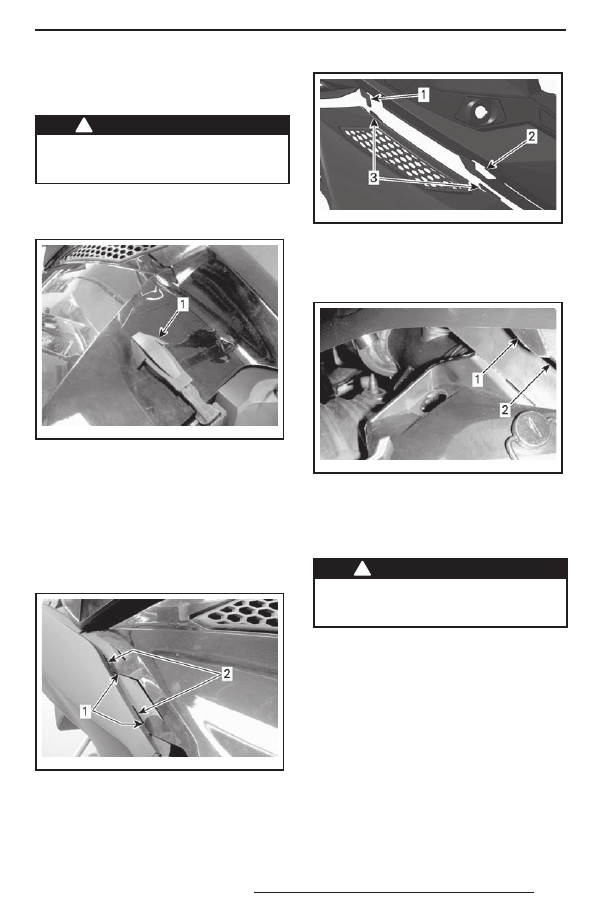

22)  Верхние боковые

панели

!



ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя
снегохода с открытыми или сня-
тыми боковыми панелями.

Снятие верхней боковой панели

1.  Освободите резиновый фиксатор.

mmo2 009 -004 -040_a

1. Резиновый фиксатор

2.  Поднимите заднюю часть панели,

чтобы вывести пластиковый фикса-
тор из консоли.

3.  Переместите панель назад.

Установка верхней боковой панели

1.  Вставьте нижние фиксаторы панели

в пазы нижнего поддона.

mmo2 009 -004 -042_a

1. Нижние фиксаторы панели
2. Пазы нижнего поддона

2.  Закрепите центральный верхний фик-

сатор панели на консоли.

mmo2 011 -006 -100_a

1. Крюк консоли
2. Паз консоли
3. Центральные фиксаторы панели

3.  Вставьте задний выступ в паз кон-

соли.

mmo2 009 -004 -041_a

1. Задний выступ
2. Паз консоли

4. Застегните резиновый фиксатор.

23)  Нижние боковые панели

!



ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя
снегохода с открытыми или сня-
тыми боковыми панелями.

Открывание нижней боковой
панели

1.  Снимите верхнюю боковую панель,

см. выше.

2.  Освободите резиновый фиксатор.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

54

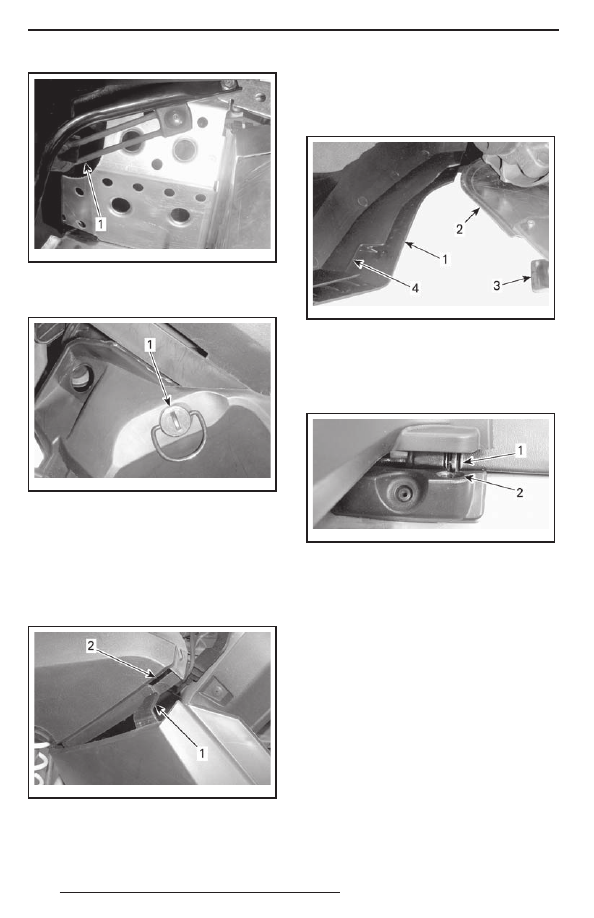

mmo2 009 -004 -044_a

1. Резиновый фиксатор

3.  Поверните фиксатор на

¼ оборота

против часовой стрелки.

mmo2 009 -004 -045_a

1. Фиксатор

4.  Слегка приподнимите заднюю часть

панели и откройте.

Закрывание нижней боковой
панели

1.  Вставьте фиксатор панели в паз ниж-

него поддона.

mmo2 011 -006 -101_a

1. Нижний фиксатор боковой панели
2. Паз нижнего поддона

2.  Установите нижнюю часть панели

на алюминиевое шасси так, чтобы
алюминиевый выступ шасси вошёл
в паз панели.

mmo2 009 -004 -047_a

1. Нижняя панель
2. Алюминиевое шасси
3. Алюминиевый выступ
4. Паз панели

3.  Вставьте выступ панели в паз, рас-

положенный на тоннеле.

mmo2 011 -006 -102_a

1. Выступ
2. Отверстие туннеля

4.  Застегните резиновый фиксатор.

5.  Закройте фиксатор, повернув его

на

¼ оборота по часовой стрелке.

Снятие/установка нижней
боковой панели

1.  Откройте нижнюю боковую панель

как описано выше.

2.  Поднимите переднюю часть панели

и освободите нижнюю часть из паза.

3.  Освободите верхнюю часть панели,

опустив панель.

Процедура установки выполняется
в обратном порядке.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

55

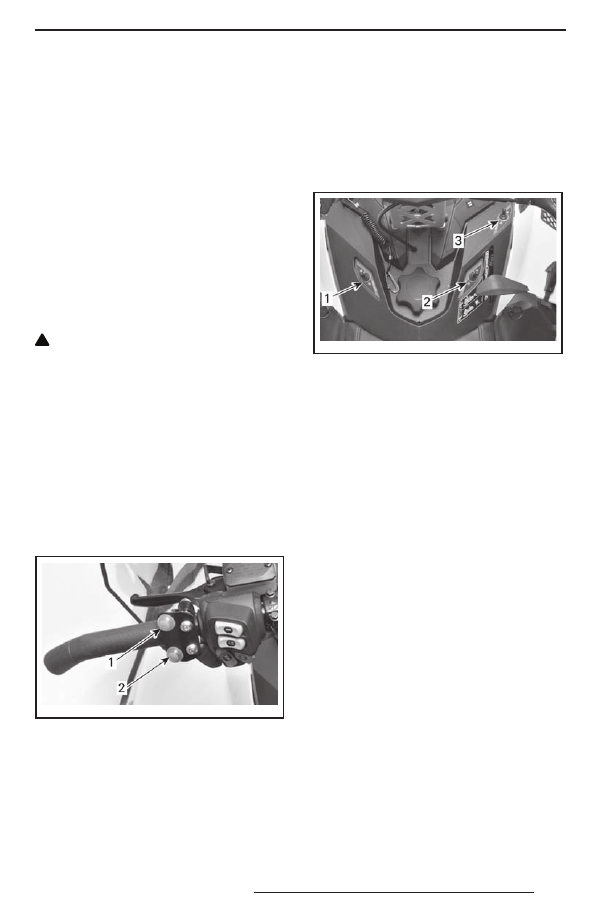

24)  Место для хранения

запасной свечи
зажигания

В футляре для комплекта возимого
инструмента предусмотрено место
для хранения запасных свечей зажига-
ния, это позволяет предохранить их от
воздействия влаги, а также защитить
от грязи и повреждений.

ПРИМЕЧАНИЕ: Запасные свечи зажи-
гания не входят в комплект поставки
снегохода.

ПРИМЕЧАНИЕ: Перед установкой све-
чи зажигания проверьте межэлектрод-
ный зазор, см. раздел «ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ».

!

 ОСТОРОЖНО Не пытайтесь регу-

лировать зазор свечи зажигания.

25)  Переключатели

управления горным
тормозом (доп.
оборудование)

Горный тормоз и переключатели управ-
ления горным тормозом распространя-
ются в качестве дополнительного обо-
рудования.

Переключатели управления горным
тормозом располагаются на левой сто-
роне руля.

fmo2013-006-011_a

1. Поднимание горного тормоза
2. Опускание горного тормоза

26)  Горный тормоз

(доп. оборудование)

Горный тормоз распространяется в ка-
честве дополнительного оборудования.

27)  Переключатели

управления
дополнительным
оборудованием

Переключатели управления дополни-
тельным оборудованием располагаются
в передней части консоли.

fmo2013-006-010_a

1. Звуковой сигнал
2. Рабочий фонарь
3. Проблесковый маяк

28)  Индикатор заряда

аккумуляторной
батареи/вилка
зарядного устройства

Индикатор заряда аккумуляторной ба-
тареи/вилка зарядного устройства рас-
полагается на левой стороне консоли.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

56

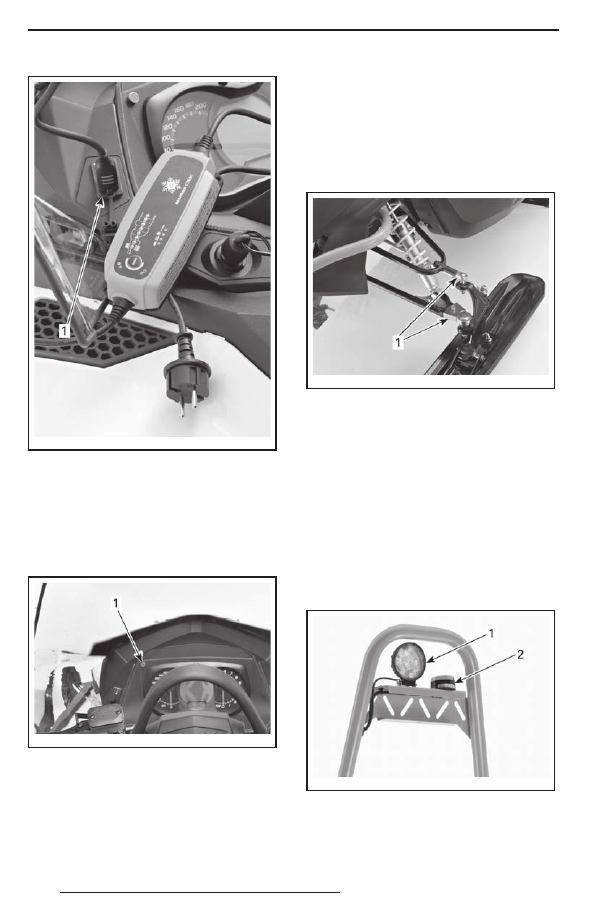

fmo2013-006-004_a

1.  Индикатор заряда аккумуляторной батареи/

вилка зарядного устройства

29)  Сигнальная лампа

тормоза

Сигнальная лампа тормоза располага-
ется в левой части информационного
центра.

fmo2013-006-012_a

1. Сигнальная лампа тормоза

30)  Комплект для

увеличения ширины
колеи лыж (доп.
оборудование)

Комплект для увеличения ширины ко-
леи лыж распространяется в качестве
дополнительного оборудования.

fmo2013-006-009_a

1. Комплект для увеличения ширины лыж

31)  Багажное отделение

(доп. оборудование)

Багажное отделение распространяется
в качестве дополнительного оборудо-
вания.

32)  Проблесковый маяк

и рабочий фонарь (доп.
оборудование)

Проблесковый маяк и рабочий фонарь
распространяются в качестве дополни-
тельного оборудования.

fmo2013-006-008_a

1. Рабочий фонарь
2. Проблесковый маяк

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
