Снегоход Lynx 69 Ranger Alpine 1200 4-TEC. Руководство - часть 12

4. Присоедините разъём аксессуаров.

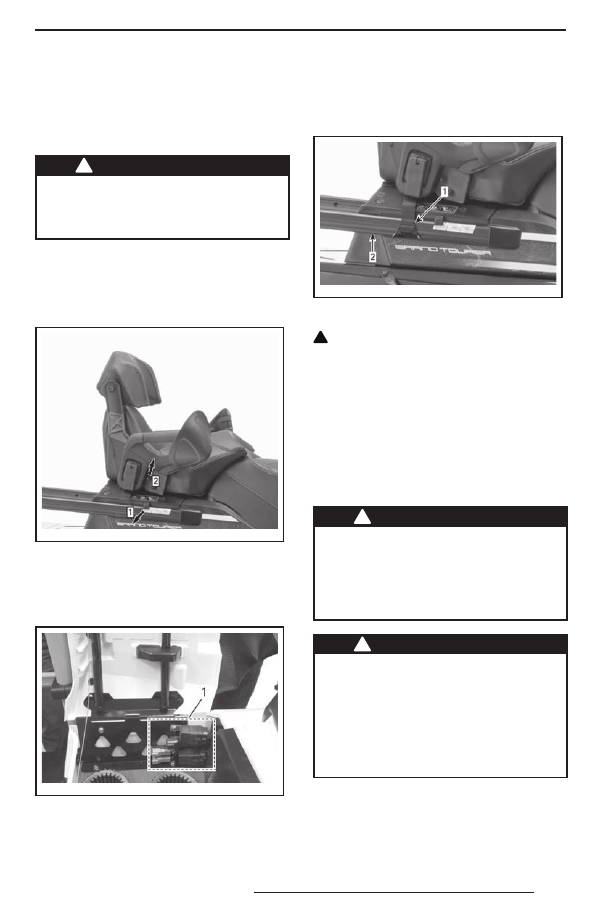

14) Багажное отделение

Багажное отделение расположено
за водительским сиденьем.

ПРЕДОСТЕРЕЖЕНИЕ

Багажное отделение должно быть
надёжно закрыто. Не оставляйте
в багажном отделении острые или
хрупкие предметы.

Чтобы открыть крышку, необходимо
потяну ть и удерживать резиновый
фиксатор, затем поднять правую часть
крышки или пассажирского сиденья,
если оно установлено.

fmo2009-004-024_a

Шаг 1: Потяните резиновый фиксатор
Шаг 2: Поднимите правую часть крышки

Электрические разъёмы для подклю-
чения дополнительного оборудования
располагаются на багажном отделении.

fmo2013-006-005_a

1. Электрические разъёмы для подключения

дополнительного оборудования

Для закрывания крышки просто нажмите
на неё вниз, пока она не защёлкнется.

Кроме этого, когда устанавливается
пассажирское сиденье, закрепляйте
ремень безопасности на бампере, как
показано ниже.

fmo2010-002-012_a

1. Ремень безопасности
2. Задний бампер

ОСТОРОЖНО Закрывая крышку

с установленным пассажирским си-
деньем, закрепляйте ремень безо-
пасности.

15) Задняя багажная

площадка

Задняя багажная площадка может ис-
пользоваться для размещения личных
предметов (багажа), канистры с топли-
вом или багажного кофра.

ПРЕДОСТЕРЕЖЕНИЕ

Предметы на заднем багажнике
должны быть надёжно закрепле-
ны. Не перевозите хрупкие пред-
меты. Тяжёлый груз на заднем ба-
гажнике может ухудшить управ-
ляемость снегохода.

ПРЕДОСТЕРЕЖЕНИЕ

О т р е г ул и ру йте п о д в е с к у в с о -
ответс твии с нагруз кой. Грузо -
подъё мнос ть за д ней бага ж ной
площадки ограничена : МАКСИ-
МУМ — 30 кг. При перевозке гру-
за передвигайтесь осторожно. Не-
ровности преодолевайте на малой
скорости.

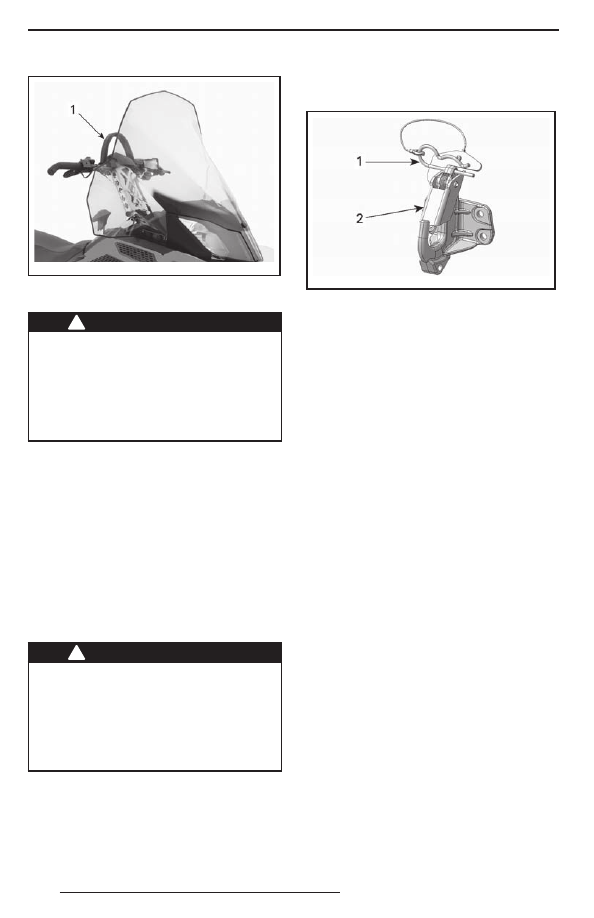

16) Захват на руле

Специальный захват на руле предназна-
чен для того, чтобы водитель держался
за него во время движения по склону.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

fmo2009-004-093_a

ТИПОВОЙ ВАРИАНТ
1. Захват на руле

ПРЕДОСТЕРЕЖЕНИЕ

Не пользуйтесь этим захватом для
буксировки или подъёма снего-
хода. Его единственное назначе-
ние — служить опорой во время
д вижени я по с к лону. При этом
одна рука всегда должна держать-
ся за руль.

17) Сцепное устройство

Сцепное устройство можно использо-
вать для буксировки различных грузов.
Используйте буксировочную тягу.

При присоединении какого-либо обо-
рудования, всегда следуйте рекомен-
дациям производителя.

ПРИМЕЧАНИЕ: Допустимый вес бук-
сируемого груза указан в табличке
на корпусе снегохода. Не перегружай-
те снегоход.

ПРЕДОСТЕРЕЖЕНИЕ

Использование каната для букси-
ровки груза запрещено. Исполь-
зуйте жёстк ую буксирную тяг у.
Груз, буксируемый на канате, мо-
жет врезаться в снегоход при вне-
запном торможении или на склоне
и опрокинуть его.

Сцепное устройство J-типа

Присоединение к сцепному устройству

mmo2 011 -007 -012_a

1. Проволочный фиксатор
2. Предохранительная защёлка

1. Извлеките проволочный фиксатор.

2. Расположите проушину дышла бук-

сируемого оборудования над крюком
сцепного устройства.

3. Нажмите на дышло, отклонив предо-

хранительную защёлку.

4. Закрепите предохранительную за-

щёлку, установив проволочный фик-
сатор.

Отсоединение от сцепного
устройства

1. Извлеките проволочный фиксатор.

2. Нажмите на предохранительную за-

щёлку вперёд, чтобы снять дышло
с крюка.

3. Отсоедините буксируемое оборудо-

вание.

4. Установите проволочный фиксатор

на место.

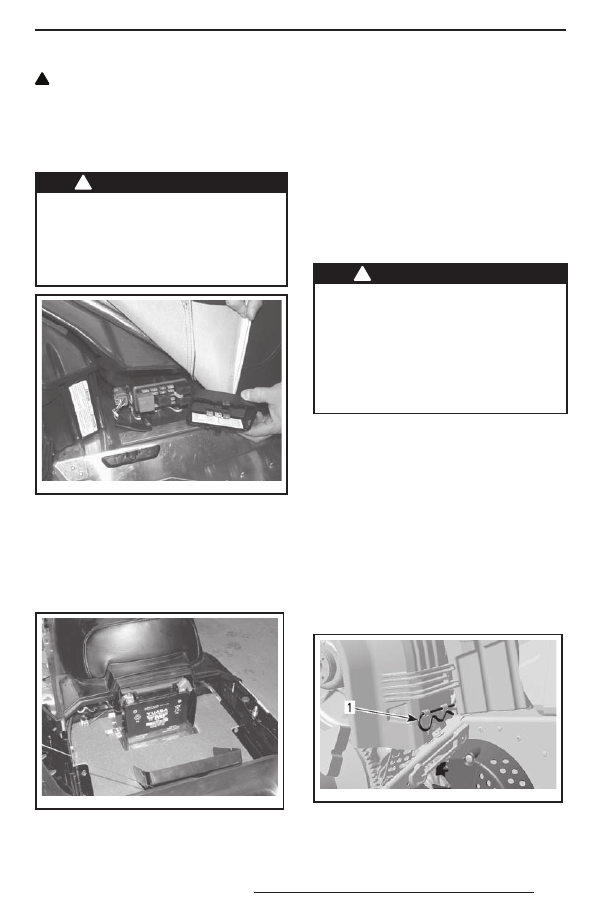

18) Предохранители

Элек трическая система защищена
предохранителями, более подробная
информация приведена в разделе «ТЕХ-
НИЧЕСКИЕ ХАРАКТЕРИСТИКИ».

Блок предохранителей расположен
в левой части снегохода под обивкой
сиденья. Для доступа к блоку предо-
хранителей откройте нижнюю боковую
панель, затем отведите в сторону ниж-
нюю левую часть обивки сиденья.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ОСТОРОЖНО Запрещается ис -

пользовать предохранитель с более
высоким номиналом во избежание
повреждения электрических ком-
понентов и /или возможного воз-
горания.

ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохра-
ните л я, преж де ч е м з апус кать
двигатель, найдите и устраните
причину неисправности. Обрати-
тесь к авторизованному дилеру
Lynx.

fmo2012-003-005

Аккумуляторная батарея

Батарея расположена в отсеке под пас-
сажирским сиденьем. Чтобы получить
доступ к аккумуляторной батарее, сни-
мите крышку, нажав на её выступы, рас-
положенные с обеих сторон.

fmo2012-003-004

19) Электрическая розетка

(12 В)

На всех моделях электрическая розет-
ка (12 В) устанавливается в передней
части снегохода, рядом с рулевой ко-
лонкой.

20) Защитный кожух ремня

вариатора

Снятие защитного кожуха ремня
вариатора

ПРЕДОСТЕРЕЖЕНИЕ

Не допускается работа двигателя:
– со снятым кожухом ремня вариа-

тора и щитками;

– с открытыми и/или снятыми ка-

потом или боковыми панелями.

ЗАПРЕЩАЕТСЯ выполнять регу-
лировки подвижных частей при
работающем двигателе.

ПРИМЕЧАНИЕ: Защитный кожух ремня
вариатора специально изготовлен не-
сколько большего размера, чтобы обе-
спечить натяг в сопряжении с фиксато-
рами. Это позволяет снизить уровень
шума и вибраций. При установке кожу-
ха необходимо сохранить этот натяг.

Снимите колпачок шнура безопасности
с контактного устройства.

Откройте левую панель моторного от-
сека, см. раздел «ОРГАНЫ УПРАВЛЕ-
НИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ».

Извлеките проволочный фиксатор.

mmo2 008 -003 -063_a

ТИПОВОЙ ВАРИАНТ
1. Проволочный фиксатор

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Поднимите кожух за его заднюю часть
и извлеките из передних выступов.

Установка защитного кожуха
ремня вариатора

При установке кожуха обратите внима-
ние на то, чтобы его вырез был обращён
вперёд.

Совместите прорези кожуха с выступами.

mmo2 009 -004 -035_a

1. Кожух
2. Выступы

Установите уплотнитель на фиксирую-
щий палец.

mmo2 009 -003 -011_a

1. Фиксирующий палец

Ус т ано вите з а д нюю ч ас т ь кож у ха
на фиксатор и закрепите его с помо-
щью проволочного фиксатора.

mmo2 008 -003 -063_a

1. Проволочный фиксатор

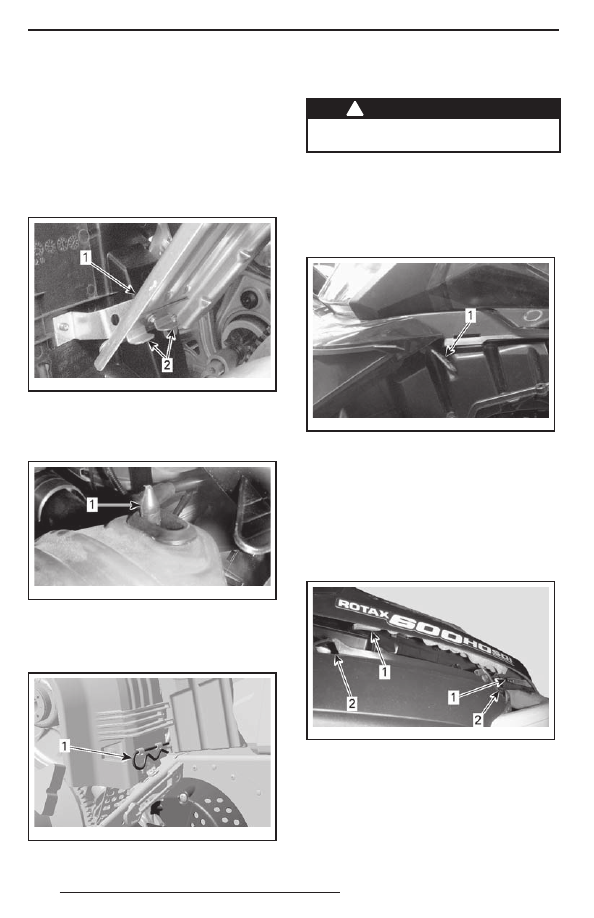

21) Капот

ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя
снегохода со снятым капотом.

Снятие капота

1. Снимите верхние боковые панели как

указано ниже.

2. Освободите резиновые фиксаторы

с обеих сторон.

mmo2 009 -004 -038_a

1. Резиновый фиксатор

3. Сдвиньте капот вперёд, чтобы выве-

сти фиксаторы из пазов.

Установка капота

1. Совместите выступы на передней

и центральной частях капота с со-
ответствующими пазами в нижнем
поддоне.

mmo2 009 -004 -039_a

ТИПОВОЙ ВАРИАНТ
1. Выступы
2. Пазы

2. Сдвиньте капот к фарам до упора.

3. Закрепите резиновые фиксаторы.
