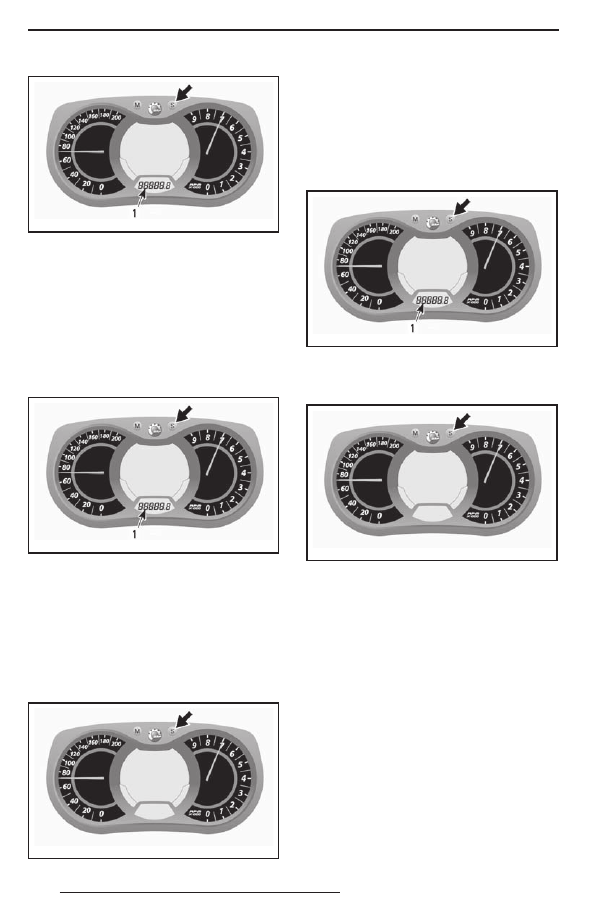

1. Режим спидометра

Для подтверждения выбора режима
нажмите кнопку MODE (M) или подо-
ждите 5 секунд.

mmo2 007 -009 -066_o

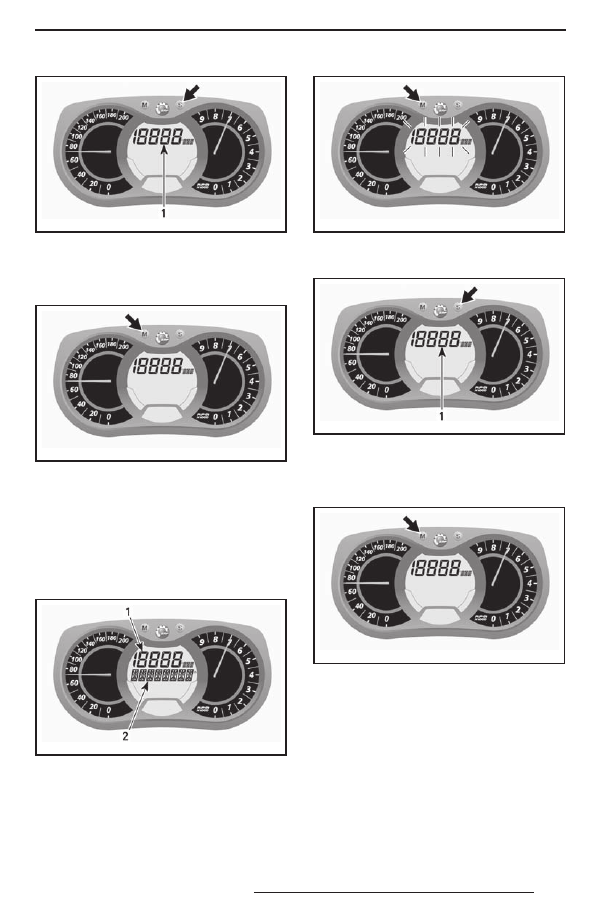

В) Тахометр (об/мин)

В дополнение к аналоговому тахометру
частота вращения также может отобра-
жаться на многофункциональном дис-
плее.

Частота вращения может отображаться
как на дисплее 1, так и на дисплее 2.

mmo2 007 -009 -066_q

МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ
1. Дисплей 1
2. Дисплей 2

Для выбора дисплея нажимайте кнопку
MODE (M), затем выполните следующее:

mmo2 007 -009 -066_m

При мигающем дисплее нажимайте кноп-
ку SET (S) для выбора режима тахометра.

mmo2 007 -009 -066_n

1. Режим тахометра

Для подтверждения выбора режима
нажмите кнопку MODE (M) или подо-
ждите 5 секунд.

mmo2 007 -009 -066_o

C) Одометр

Измеряет общий пробег снегохода в ки-
лометрах или милях.

Для выбора режима одометра нажимай-
те кнопку SET (S).

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

42

mmo2 007 -009 -066_p

1. Режим одометра (км/ мили)

D)  Счётчик пробега за поездку

«A» или «B»

Счётчик пробега за поездку измеряет
путь, пройденный снегоходом с момен-
та последнего сброса показаний.

Для выбора режима счётчика пробега
за поездку (TRIP A/TRIP B) нажимайте
кнопку SET (S).

mmo2 007 -009 -066_p

1.  Режим счётчика пробега за поездку (TRIP A/

TRIP B)

Для сброса показаний нажмите и удер-
живайте кнопку SET (S).

ПРИМЕЧАНИЕ: На моделях с двигате-
лем E-TEC сброс показаний счётчика
TRIB B приведёт также к обнулению
счётчика СУММАРНОГО РАСХОД А
ТОПЛИВА.

mmo2 007 -009 -066_k

E) Счётчик моточасов

При включённом электрооборудовании
этот счётчик регистрирует наработку
двигателя с момента последнего сбро-
са показаний.

Для выбора режима счётчика моточа-
сов (HrTRIP) нажимайте кнопку SET (S).

mmo2 007 -009 -066_p

1. Режим счётчика моточасов (HrTRIP)

Для сброса показаний нажмите и удер-
живайте кнопку SET (S).

mmo2 007 -009 -066_k

F) Часы

МОДЕЛИ С ЭЛЕКТРИЧЕСКИМ
СТАРТЕРОМ

ПРИМЕЧАНИЕ: Показания часов ото-
бражаются только в 24-часовом фор-
мате.

Нажимайте кнопку SET (S) для выбора
режима часов.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

43

mmo2 007 -009 -066_p

1. Режим часов

G) Уровень топлива

Сегментный индикатор непрерывно по-
казывает остаток топлива в баке.

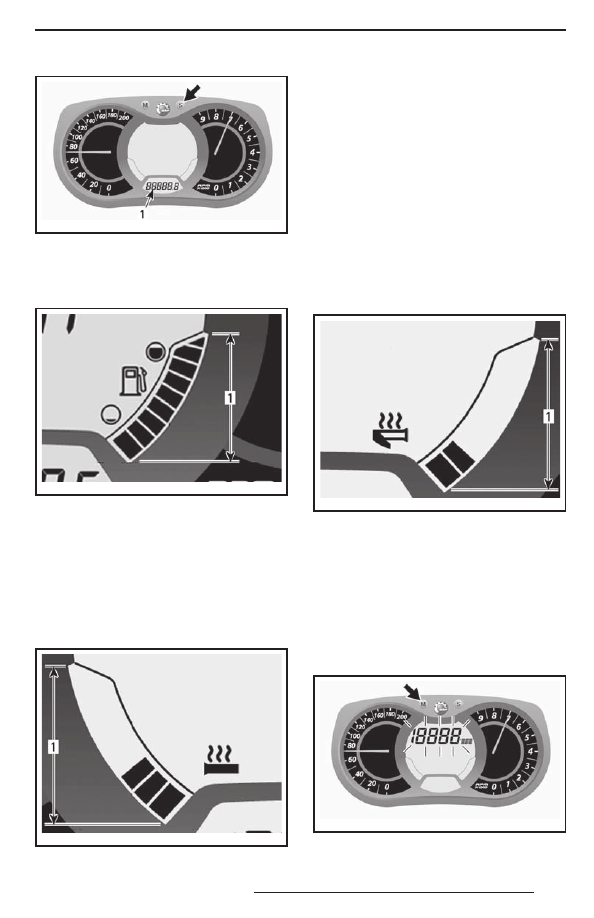

mmo2 007 -009 -042_a

УРОВЕНЬ ТОПЛИВА
1. Рабочий диапазон

H)  Интенсивность обогрева

рукояток

Интенсивность обогрева отображается
на сегментном индикаторе.

Более подробное описание приведено
в параграфе «ВЫКЛЮЧАТЕЛЬ ЭЛЕК-
ТРООБОГРЕВА РУКОЯТОК РУЛЯ».

mmo2 007 -009 -043_a

РУКОЯТКИ С ОБОГРЕВОМ
1. Рабочий диапазон

I)  Интенсивность обогрева

рычага дроссельной заслонки

Интенсивность обогрева отображается
на сегментном индикаторе.

При включении обогрева рычага дрос-
сельной заслонки дисплей заменяет по-
казания уровня топлива на индикацию
интенсивности электрообогрева рыча-
га дроссельной заслонки. После отпу-
скания выключателя электрообогрева
рычага дроссельной заслонки, дисплей
возвращается к прежним показаниям.

Более подробное описание приведено
в параграфе «ВЫКЛЮЧАТЕЛЬ ЭЛЕК-
ТРООБОГРЕВА РУКОЯТОК РУЛЯ».

mmo2 007 -009 -044_a

РЫЧАГ ДРОССЕЛЬНОЙ ЗАСЛОНКИ С ОБОГРЕВОМ
1. Рабочий диапазон

J) Средний расход топлива

Рассчитывает и показывает осреднён-
ный расход топлива за время поездки.

Для отображения среднего расхода то-
плива выполните следующее.

Для выбора дисплея 1 нажимайте кноп-
ку MODE (M).

mmo2 007 -009 -066_m

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

44

При мигающем дисплее нажимайте
кнопк у SET (S) д ля выбора режима
среднего расхода топлива.

mmo2 007 -009 -066_n

1. Режим среднего расхода топлива

Для подтверждения выбора режима
нажмите кнопку MODE (M) или подо-
ждите 5 секунд.

mmo2 007 -009 -066_o

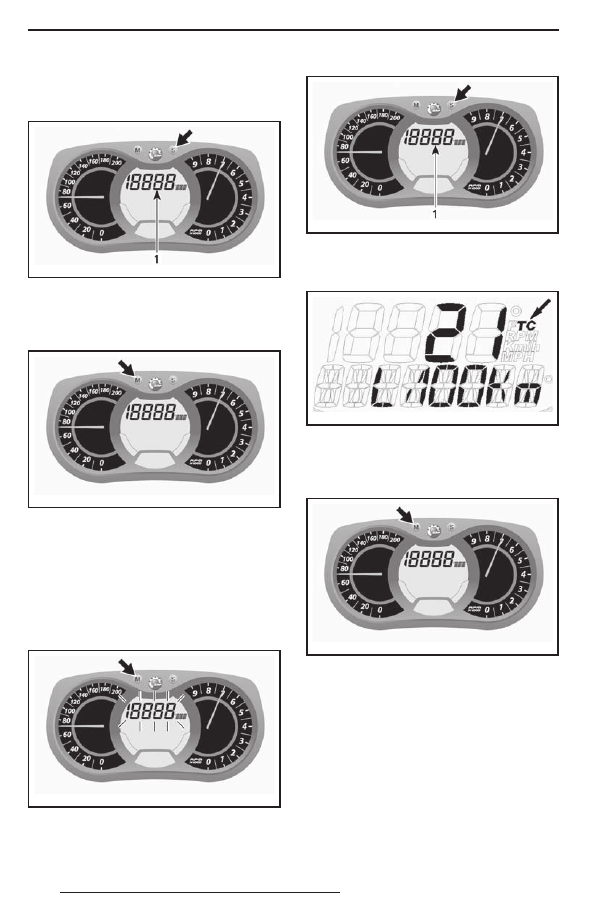

K) Суммарный расход топлива

Измеряет средний расход топлива по-
сле последнего сброса показаний.

Для показа суммарного расхода топли-
ва выполните следующее.

Для выбора дисплея нажимайте кнопку
MODE (M).

mmo2 007 -009 -066_m

При мигающем дисплее нажимайте
кнопку SET (S) для выбора режима сум-
марного расхода топлива (TC).

mmo2 007 -009 -066_n

1. Суммарный расход топлива (TC)

Когда режим включён, появится над-
пись TC.

mmo2 008 -003 -021_a

ТИПОВОЙ ВАРИАНТ

Для подтверждения выбора режима
нажмите кнопку MODE (M) или подо-
ждите 5 секунд.

mmo2 007 -009 -066_o

Для сброса показаний установите счёт-
чик пробега за поездку в режим TRIP
B, как подробно описано в параграфе
«СЧЁТЧИК ПРОБЕГА ЗА ПОЕЗДКУ «A»
ИЛИ «B».
