Снегоход Lynx 69 Ranger Alpine 1200 4-TEC. Руководство - часть 8

ПРИМЕЧАНИЕ: Если запрограммиро-
ванный ключ DESS (колпачок шнура
безопасности) правильно установлен
на контактное устройство, должны про-
звучать два коротких звуковых сигнала.
Если Вы слышите другую комбинацию
звуковых сигналов, см. «СИСТЕМА МО-
НИТОРИНГА» для определения кода не-
исправности DESS.

ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя необходи-
мо прикрепить шнур безопасности
к петле на одежде.

Снятие колпачка шнура безопасности
с выключателя (контактного устрой-
ства) приведёт к остановке двигателя.

Цифровая кодируемая
противоугонная система (DESS)

В колпачке шнура безопасности распо-
лагается ключ DESS, который является
аналогом обычного ключа зажигания.

В колпачок шнура безопасности (ключ
DESS) встроена электронная схема
с уникальным цифровым кодом.

Авторизованный дилер запрограмми-
ровал систему DESS Вашего снегохо-
да, чтобы она могла распознавать ключ
DESS, расположенный в колпачке шну-
ра безопасности — это обеспечивает
возможность эксплуатации Вашего
снегохода.

При использовании другого шнура
безопасности, на распознавание кото-
рого не запрограммирована система
DESS, двигатель снегохода запустится,
но частота вращения коленчатого вала
не достигнет значения, достаточного
для включения ведущего шкива вариа-
тора и начала движения снегохода.

Убедитесь, что колпачок шнура очищен
от грязи или снега.

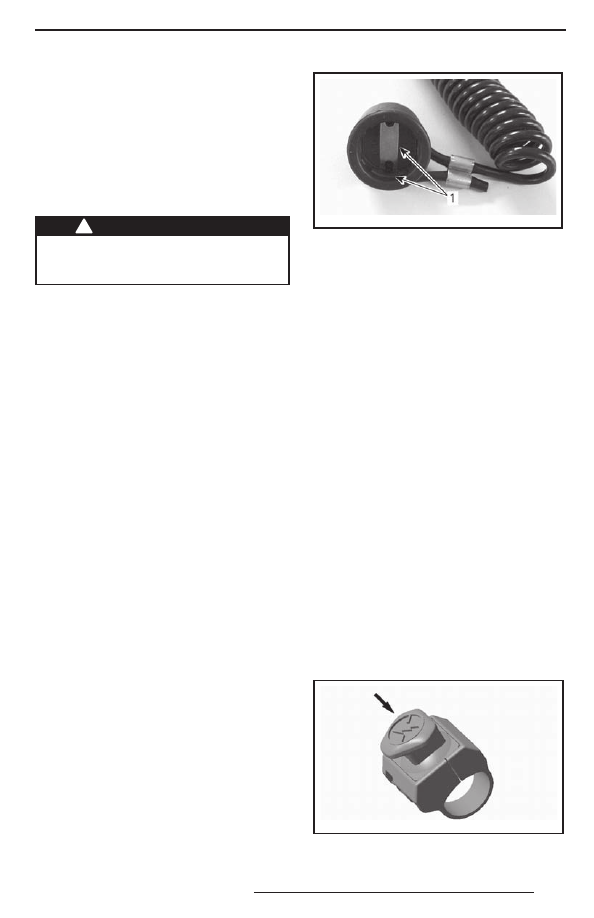

mmo2 011 -004 -100_a

КОЛПАЧОК ШНУРА БЕЗОПАСНОСТИ
1. Отсутствие загрязнений и снега

Универсальность системы DESS

Авторизованный дилер Lynx может за-
программировать систему DESS Ваше-
го снегохода для работы с 8-ю различ-
ными ключами DESS.

Мы рекомендуем приобрести дополни-
тельный шнур безопасности у Вашего
авторизованного дилера Lynx. Если
Вы владеете несколькими снегоходами,
оборудованными системой DESS, авто-
ризованный дилер Lynx может запро-
граммировать их таким образом, чтобы
каждый из них мог работать с ключами
DESS от других снегоходов.

6) Выключатель двигателя

Выключатель двигателя расположен
справа на руле.

Выключатель имеет нажимно-от жим-
ную конструкцию.

Для аварийной остановки двигателя вы-
берите положение кнопки OFF (выкл.)
(нажата вниз) и одновременно нажми-
те тормоз. Для пуска двигателя кнопку
следует перевести в положение ON (от-
жата вверх).

mmo2 007 -009 -038_a

ПОЛОЖЕНИЕ «OFF» (выкл.)

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Чтобы обеспечить возможность запу-
ска двигателя, выключатель должен
находиться в верхнем положении (ON).

mmo2 007 -009 -038_b

ПОЛОЖЕНИЕ «ON» (вкл.)

Все водители должны тщательно озна-
комиться с работой этого устройства
путём многократного использования
при первой поездке и в дальнейшем
для любой остановки двигателя. При-
обретённые навыки будут очень полез-
ны, если Вы окажетесь в экстремальной
ситуации.

ПРЕДОСТЕРЕЖЕНИЕ

Если поводом для аварийной оста-
новки двигателя послужила какая-
то неисправность, то перед запу-
ском двигателя необходимо найти
и устранить её причину. Обратитесь
к авторизованному дилеру Lynx.

7) Многофункциональный

переключатель

Многофункциональный переключатель
расположен слева на руле.

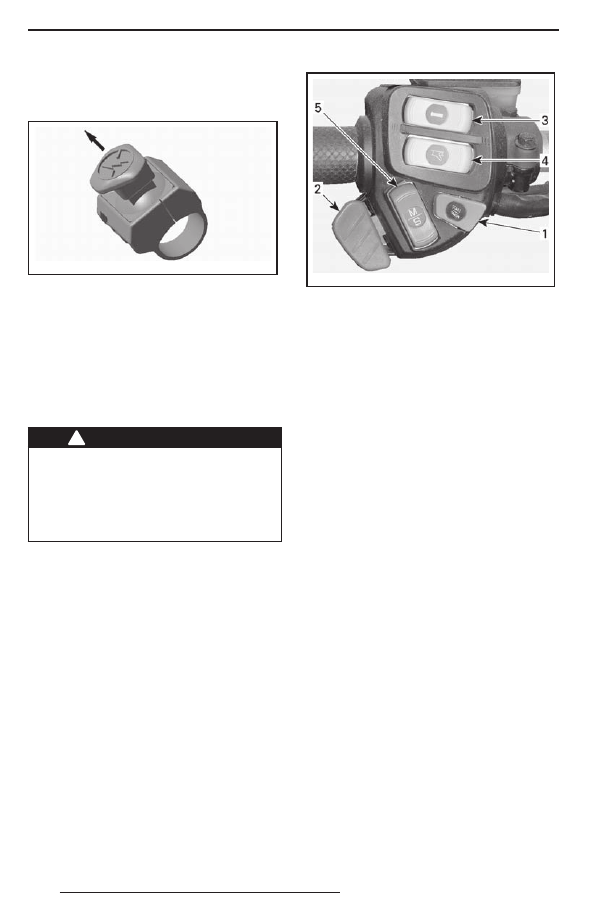

mmo2 008 -003 -009_a

ТИПОВОЙ ВАРИАНТ
1. Кнопка пуска двигателя
2. Переключатель света фары
3. Выключатель электрообогрева рукояток руля
4. Выключатель электрообогрева рычага дрос-

сельной заслонки

5. Кнопка Mode/Set (режим/установка)

Кнопка пуска двигателя

Нажмите кнопку, чтобы запустить дви-
гатель. Подробно процедура пуска опи-
сана в главе «ПУСК ДВИГАТЕЛЯ» раз-
дела «УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ».

Переключатель света фары

Для выбора ДАЛЬНЕГО или БЛИЖНЕГО
света фары нажмите переключатель.
Приборы освещения автоматически
включаются при работающем двигателе.

Выключатель электрообогрева
рукояток руля

ПРИМЕЧАНИЕ: Обогрев рукояток руля
функционирует только тогда, когда ча-
стота вращения коленчатого вала пре-
вышает 1900 об/мин.

Выберите интенсивность обогрева ру-
кояток руля, создающую комфортную
температуру для Ваших рук.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

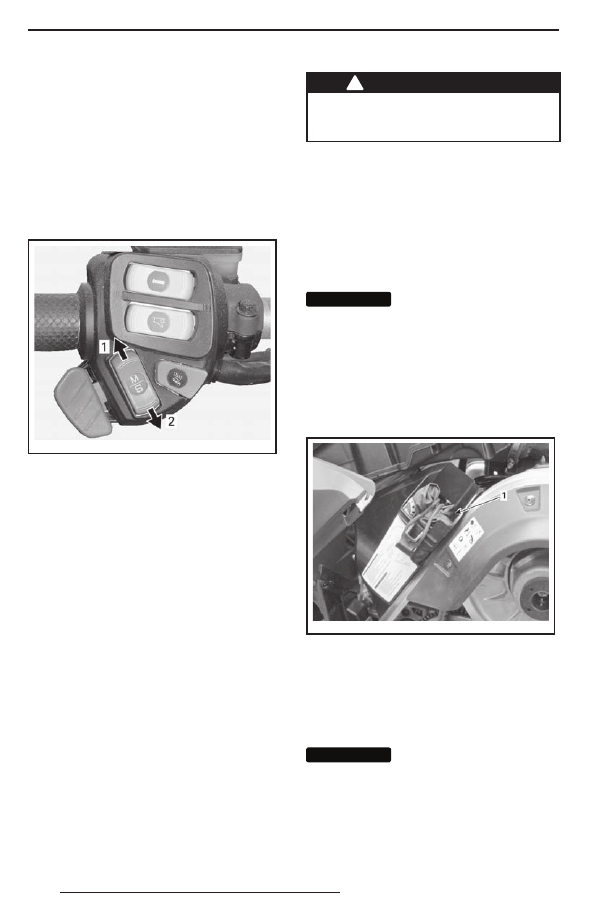

mmo2 008 -003 -009_c

ИЗМЕНЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Выключатель электрообогрева рукояток руля
2. Теплее
3. Холоднее

Интенсивность обогрева отображается
на дисплее информационного центра.

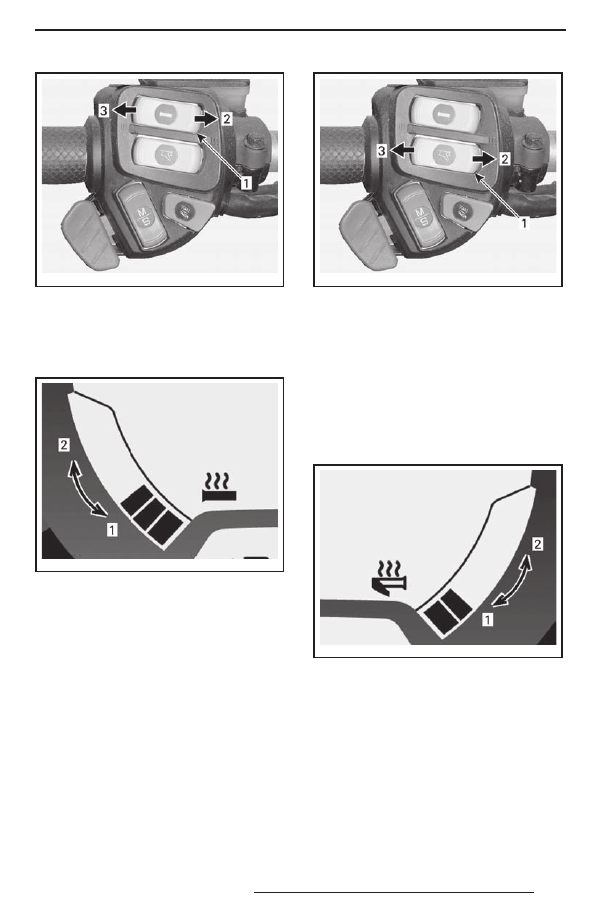

mmo2 007 -009 -043_b

ОТОБРАЖЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Холоднее
2. Теплее

Отсутствие сегментов на индикаторе
дисплея означает, что обогрев выключен.

Выключатель электрообогрева
рычага дроссельной заслонки

ПРИМЕЧАНИЕ: Обогрев рычага дрос-
сельной заслонки функционирует толь-
ко тогда, когда частота вращения колен-
чатого вала превышает 1900 об/мин.

Выберите интенсивность обогрева ры-
чага, создающую комфортную темпера-
туру для большого пальца Вашей руки.

mmo2 008 -003 -009_d

ИЗМЕНЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Выключатель электрообогрева рычага дрос-

сельной заслонки

2. Теплее
3. Холоднее

ПРИМЕЧАНИЕ: При нажатии на выклю-
чатель интенсивность обогрева ото-
бражается на многофункциональном
дисплее информационного центра.
При отпускании дисплей возвращается
в режим отображения уровня топлива
в баке.

mmo2 007 -009 -044_b

ОТОБРАЖЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Холоднее
2. Теплее

Отсутствие сегментов на индикаторе
дисплея означает, что обогрев выключен.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Кнопка Mode/Set
(режим/установка)

Этой кнопкой можно пользоваться вме-
сто двух кнопок, расположенных сверху
на аналого-цифровом информационном
центре, для облегчения его настройки.

– При нажатии вверх она имеет те же

функции, что и кнопка MODE (M).

– При нажатии вниз она имеет те же

функции, что и кнопка SET (S).

mmo2 008 -003 -009_b

ИНФОРМАЦИОННЫЙ ЦЕНТР
1. Функция MODE (режим)
2. Функция SET (установка)

8) Рычаг переключения

передач

С помощью данного рычага осущест-
вляется переключение передач. Ко-
робка передач данного снегохода име-
ет две передачи для движения вперёд,
передачу заднего хода и нейтраль.

См. главу «ФУНКЦИОНИРОВАНИЕ КО-
РОБКИ ПЕРЕДАЧ» раздела «УКАЗАНИЯ
ПО ЭКСПЛУАТАЦИИ».

ПРИМЕЧАНИЕ: Чтобы перевести рычаг
переключения из нейтрали в положение
заднего хода, необходимо нажать руко-
ятку рычага переключения передач вниз.

9) Регулируемые зеркала

Каждое из зеркал может быть отрегу-
лировано в соответствии с пожелания-
ми водителя посредством аккуратного
вращения зеркального элемента.

ПРЕДОСТЕРЕЖЕНИЕ

Регулировка зеркал выполняется
на неподвижном снегоходе, оста-
новленном в безопасном месте.

10) Возимый комплект

инструментов

В комплект снегохода входит набор
инструментов, необходимый для про-
ведения элементарного технического
обслуживания.

Держатель для инструментов находится
в моторном отсеке на кожухе вариатора.

ВНИМАНИЕ

Убе д ите с ь, что ком -

п л е к т и н с т ру м е н то в п ра в и л ьн о
установлен и надёжно закреплён,
чтобы не допустить его контак т
с ремнём вариатора или шкивом.

Чтобы снять комплект инструментов
с защитного кожуха шкива, отстегните
петлю с нижней части кожуха и извле-
ките футляр с инструментами вперёд.

fmo2012-003-008_a

ТИПОВОЙ ВАРИАНТ
1. Возимый комплект инструментов

11) Передний и задний

бамперы

Используйте рукоятк у / бампер д ля
подъёма снегохода вручную.

ВНИМАНИЕ

Практикуйте правиль-

ную технику подъёма, преимуще-
с т в е н н о и с п о л ь з у й т е с и л у н о г.
Не предпринимайте попыток под-
нять переднюю или заднюю части
снегохода, если это превосходит
Ваши физ ичес кие воз можнос ти.
Для подъёма снегохода используй-
