37

те соответствующие технические
средства или обратитесь к кому-
нибудь за помощью.

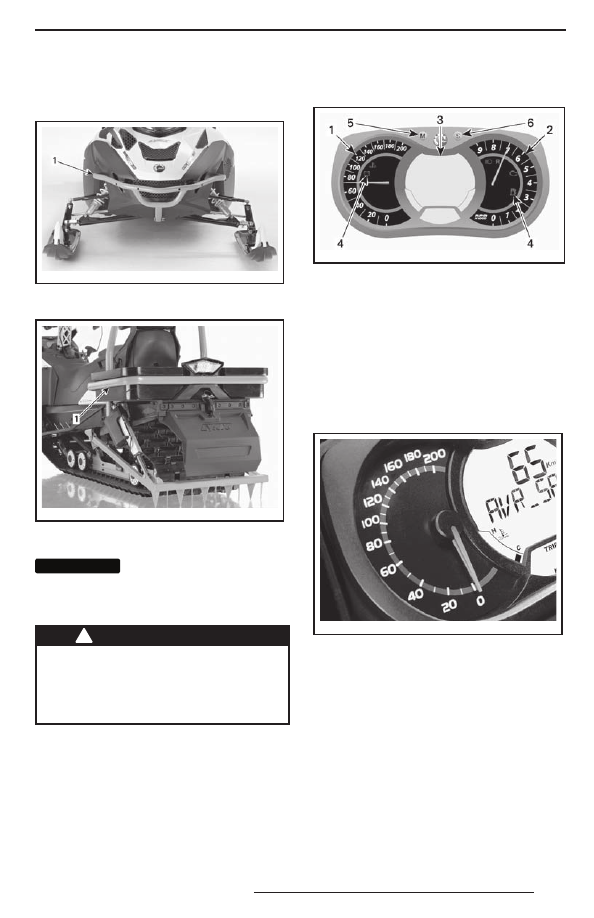

fmo2013-006-006_a

ТИПОВОЙ ВАРИАНТ
1. Передний бампер

fmo2013-006-007_a

ТИПОВОЙ ВАРИАНТ
1. Задний бампер

ВНИМАНИЕ

ВНИМАНИЕ

Не буксируйте и не под-

нимайте снегоход за лыжи.

12) Информационный центр

!



ПРЕДОСТЕРЕЖЕНИЕ

Запрещается выполнять установки
режимов информационного цен-
тра во время движения снегохо-
да — это может привести к потере
контроля над снегоходом.

Описание информационного
центра

mmo2 007 -009 -066_ab

МНОГОФУНКЦИОНАЛЬНЫЙ АНАЛОГО-
ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ ЦЕНТР
1. Спидометр
2. Тахометр
3. Многофункциональный цифровой дисплей
4. Сигнальные лампы
5. Кнопка MODE
6. Кнопка SET

1) Спидометр

Отображает скорость движения сне-
гохода.

mmo2 008 -007 -017

ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

2) Тахометр (об/мин)

Отображает частоту вращения колен-
чатого вала двигателя в оборотах в ми-
нуту (об/мин). Для получения факти-
ческой частоты вращения коленчатого
вала необходимо показания прибора
умножить на 1000.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

38

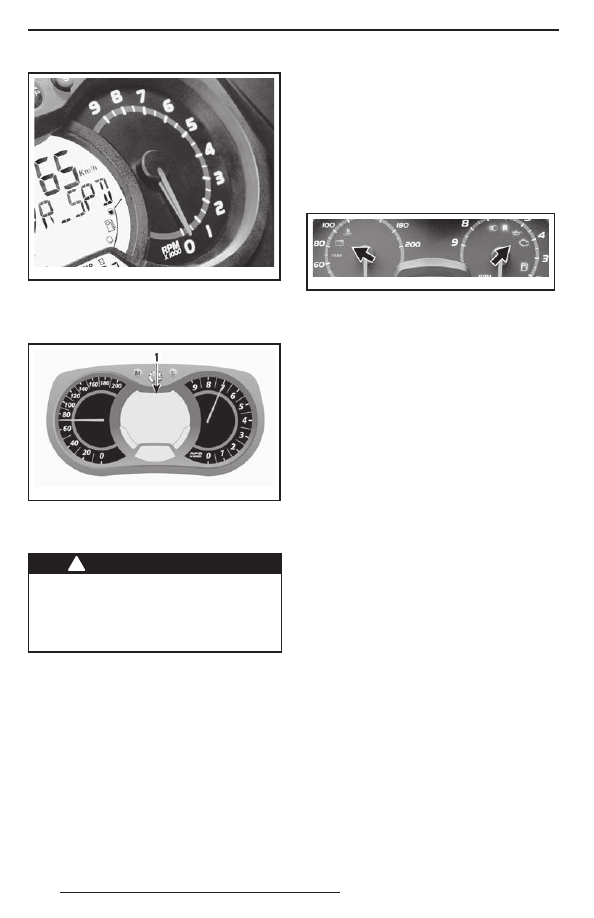

mmo2 008 -007 -018

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

3)  Многофункциональный

цифровой дисплей

mmo2 007 -009 -066_u

МНОГОФУНКЦИОНАЛЬНЫЙ АНАЛОГО-ЦИФ РО-
ВОЙ ИНФОРМАЦИОННЫЙ ЦЕНТР
1. Многофункциональный дисплей

!



ПРЕДОСТЕРЕЖЕНИЕ

Запрещается выполнять установки
режимов информационного цен-
тра во время движения снегохо-
да — это может привести к потере
контроля над снегоходом.

Многофункциональный дисплей ис-
пользуется для:

–  отображения сообщения WELCOME

при активации электрооборудования;

–  отображения сообщения распознава-

ния ключа;

–  отображения различных параметров,

выбранных водителем;

–  активации и изменения параметров

различных функций или режимов ра-
боты;

–  отображения сообщений, отображае-

мых в виде бегущей строки, об акти-
вированных функциях или неисправ-
ностях;

–  отображения кодов неисправностей.

4)  Сигнальные лампы

и предупреждающие
сообщения

mmo2 008 -003 -024_a

ТИПОВОЙ ВАРИАНТ — СИГНАЛЬНЫЕ ЛАМПЫ

Описание сигнальных ламп приведе-
но в таблице. Для получения более
подробной информации о сигнальных
лампах см. раздел «СИСТЕМА МОНИ-
ТОРИНГА».

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

39

СИГН.

ЛАМПА

(-Ы)

ЗВУ-

КОВОЙ

СИГНАЛ

ДИСПЛЕЙ

СООБЩЕНИЙ

ОПИСАНИЕ

Четыре

коротких

звуковых

сигнала

каждые 5

минут

LOW OIL

Двухтактные двигатели: Низкий уровень инжекци-
онного масла. Остановите снегоход в безопасном
месте и долейте инжекционное масло.

Четырехтактные двигатели: Для получения более
подробной информации обратитесь к разделу «СИ-
СТЕМА МОНИТОРИНГА».

—

—

Низкий уровень топлива. Дисплей показывает одно
деление. Дозаправьте топливо как можно раньше.

Продолжи-

тельные

сигналы,

повторяю-

щиеся с не-

большой
частотой

REVERSE

Реверс включён.

3 коротких

звуковых

сигнала

REV. FAIL

Режим реверса не включился — попытайтесь снова.

—

—

Включён дальний свет фар.

—

—

WARM UP

Двигатель и/или инжекционное масло нуждаются
в прогреве перед началом работы. Частота вра-
щения принудительно ограничена до момента до-
стижения необходимой температуры (до 10 минут
во время движения). Режим прогрева может вклю-
читься после перезапуска, при эксплуатации при
очень низких температурах.

5) Кнопка MODE (M)

Кнопка используется для просмотра по-
казаний многофункционального дисплея.

ПРИМЕЧАНИЕ: Можно также пользо-
ваться кнопкой MODE (M) на много-
функциональном переключателе, ко-
торая имеет аналогичное назначение.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

6) Кнопка SET (S)

Кнопка используется для просмотра,
настройки и сброса параметров, ото-
бражаемых на многофункциональном
дисплее.

Для сохранения настроек двигатель
должен быть запущен.

ПРИМЕЧАНИЕ: Можно также пользо-
ваться кнопкой SET (S) на многофунк-
циональном переключателе, которая
имеет аналогичное назначение.

40

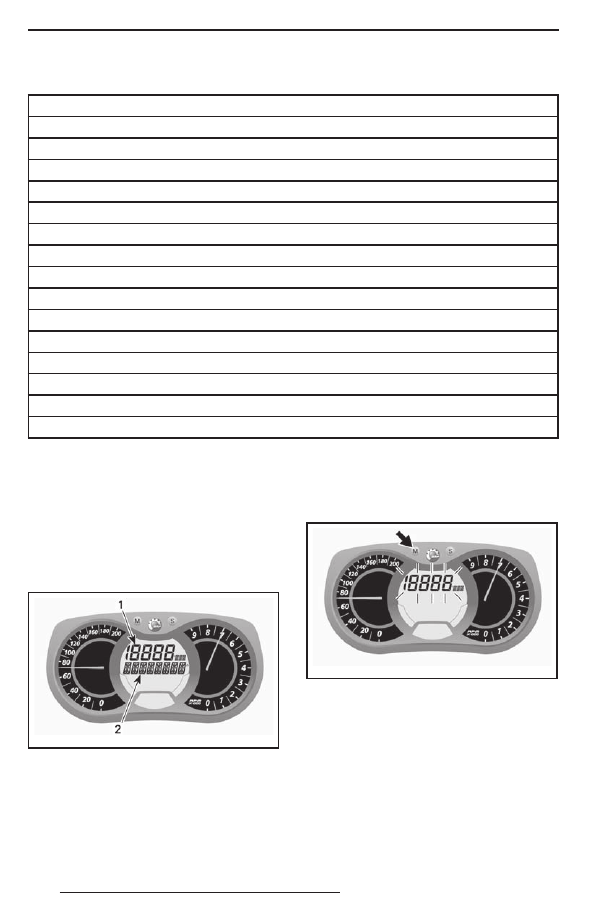

Функциональные возможности информационного центра

ПАРАМЕТРЫ, ОТОБРАЖАЕМЫЕ НА ЦИФРОВОМ ДИСПЛЕЕ

A) Спидометр

B) Тахометр (об/мин)

C) Одометр

D) Счётчик пробега за поездку «A» или «B»

E) Счётчик моточасов

F) Часы

G) Уровень топлива

H) Интенсивность обогрева рукояток

I) Интенсивность обогрева рычага дроссельной заслонки

J) Средний расход топлива

K) Суммарный расход топлива

L) Дисплей сообщений

M) Температура охлаждающей жидкости

N) Максимальная скорость

O) Средняя скорость

Когда происходит первое включение информационного центра, цифровой дисплей
по умолчанию отображает последний выбранный параметр.

A) Спидометр

В дополнение к аналоговому спидоме-
тру скорость также может отображать-
ся на многофункциональном дисплее.

Скорость может отображаться как
на дисплее 1, так и на дисплее 2.

mmo2 007 -009 -066_q

МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ
1. Дисплей 1
2. Дисплей 2

Для выбора дисплея нажимайте кнопку
MODE (M), затем выполните следующее:

mmo2 007 -009 -066_m

При мигающем дисплее нажимайте
кнопку SET (S) для выбора режима спи-
дометра.
