72

Подвеска

Состояние задней подвески

Осмотрите все компоненты подвески, вклю-
чая накладки опорных полозьев, пружины,
катки и другие детали.
ПРИМЕЧАНИЕ:  При  движении  машины
по снежному покрову снег играет роль смаз-
ки и охладителя поверхности скольжения.
Продолжительное  движение  снегохода
по обледеневшей поверхности или по зер-
нистому снегу приводит к перегреву и пре-
ждевременному износу накладок опорных
полозьев гусеницы.

Состояние ленточного ограничителя

Проверьте ленточный ограничитель на на-
личие трещин и признаков износа. Проверь-
те затяжку резьбовых крепёжных деталей.
Проверьте состояние отверстий в ленточном
ограничителе. При необходимости замените.
Затяните гайку моментом 11 Н•м

Смазка заднего рычага

Смажьте задний рычаг в местах расположе-
ния пресс-маслёнок синтетической смазкой
SUSPENSION GREASE (P/N 293 550 033).
Периодичность  обслуживания  указана
в разделе «РЕГЛАМЕНТ ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ».

Проверка состояния рулевого

управления и передней подвески

Визуально проверьте затяжку крепёжных
элементов рулевого управления и передней
подвески (шаровые опоры и шаровые шар-
ниры рычагов и тяг рулевого привода, бол-
ты шарнирного крепления, болты крепления
лыж и цапф лыж, и т. д.). При необходимости
обратитесь к авторизованному дилеру Lynx.

Лыжи

Состояние лыж и коньков

Проверьте состояние лыж и твёрдосплавных
коньков. При обнаружении признаков износа
обратитесь к дилеру Lynx.



ПРЕДОСТЕРЕЖЕНИЕ

Сильно изношенные лыжи и/или

коньки ухудшают управляемость

снегохода.

Предохранители

Проверка предохранителей

Система электрооборудования защищена
предохранителями.
Проверьте и, при необходимости, замените
предохранитель.

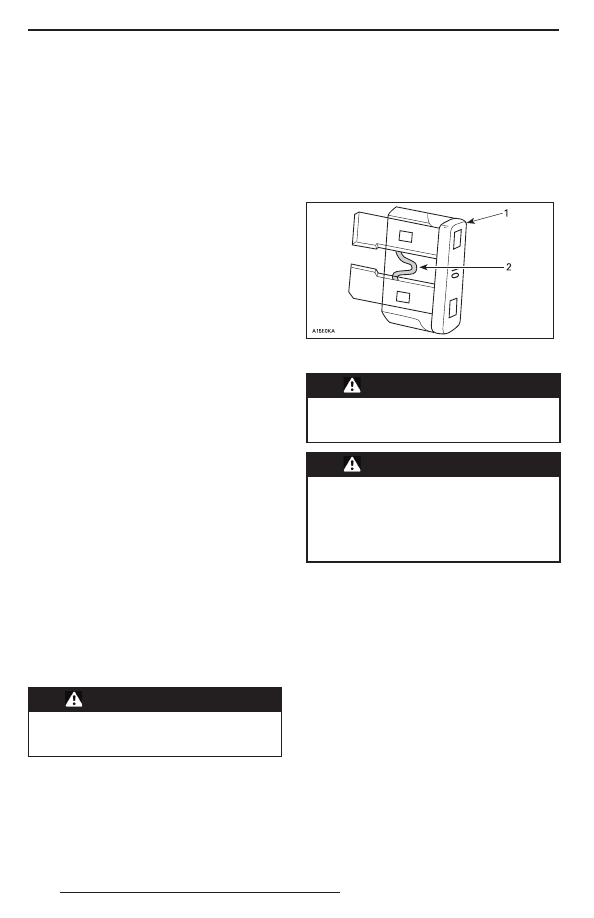

Извлеките предохранитель из держателя.
Проверьте, не оплавлена ли его нить.

1. Предохранитель
2. Проверьте, не оплавилась ли нить



ПРЕДОСТЕРЕЖЕНИЕ

Запрещается использовать пре-

дохранитель  с  более  высоким

номиналом.



ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохра-

нителя,  преж де  чем  запускать

двигатель, найдите и устраните

причину неисправности. Обрати-

тесь к авторизованному дилеру

Lynx.

Расположение предохранителей

Блоки предохранителей (два) располагают-
ся с правой стороны, за боковой панелью.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

73

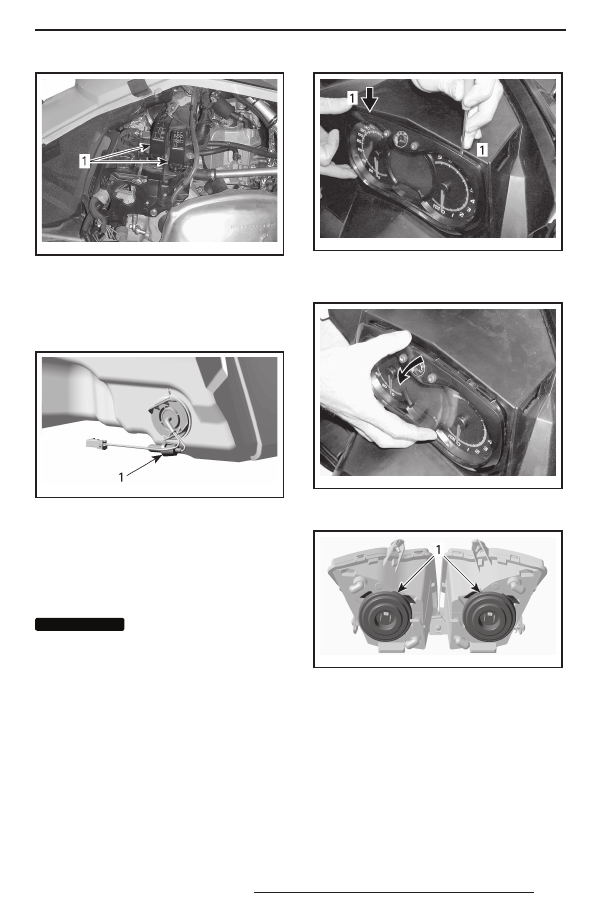

mmo2 011 -003 -008_a

1. Блоки предохранителей

Для идентификации предохранителей см.
табличку на крышке блока и раздел «ТЕХ-
НИЧЕСКИЕ ХАРАКТЕРИСТИКИ».
Предохранитель датчика уровня топлива
располагается за глушителем впуска.

mmo2 007 -009 -016_b

ЗА ГЛУШИТЕЛЕМ ВПУСКА
1. Расположение предохранителя

Световые приборы

После замены перегоревшей лампы про-
верьте работоспособность соответствую-
щего осветительного прибора.

Замена лампы головной оптики

ВНИМАНИЕ

ВНИМАНИЕ

Во избежание сокра-

щения срока службы галогенных

ламп не касайтесь пальцами стек-

л я н н о й   к о л б ы   л а м п ы .   Е с л и

Вы  дот ронулись  до  стек лянной

колбы, очистите её изопропило-

вым спиртом, который не остав-

ляет плёнку на стекле.

1.  С помощью маленькой отвёртки освобо-

дите защёлки информационного центра.

mmo2 007 -009 -061_a

1. Защёлки

2.  Осторожно потяните многофункциональ-

ный центр и отведите его в сторону.

mmo2 007 -009 -062_a

3.  Отсоедините разъём перегоревшей лам-

пы. Снимите резиновый чехол.

mmo2 007 -009 -022_a

1. Резиновый чехол

4.  Одновременно сожмите и потяните оба

конца фиксатора, чтобы извлечь лампу.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

74

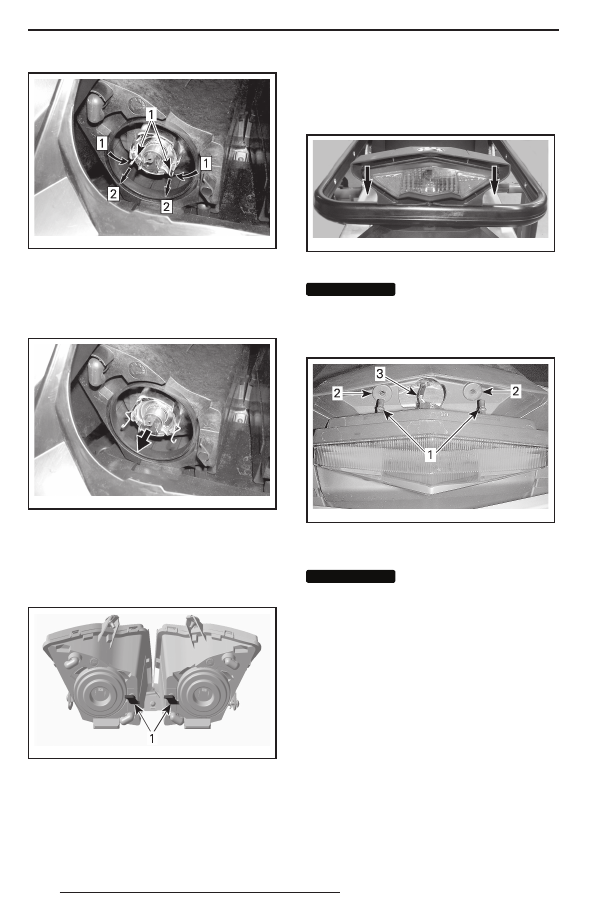

mmo2 007 -009 -063_a

Шаг 1: Сжать с обеих сторон
Шаг 2: Потяните, чтобы освободить
1. Защёлка

5.  Извлеките и замените лампу. Установка

осуществляется в последовательности,
обратной снятию.

mmo2 007 -009 -064_a

ВЫНЬТЕ ЛАМПУ И ЗАМЕНИТЕ ЕЁ

Регулировка головной оптики

Снимите многофункциональный центр, как
описано в параграфе «ЗАМЕНА ЛАМПЫ
ГОЛОВНОЙ ОПТИКИ». Для регулировки на-
правления пучка света вращайте рукоятку.

mmo2 007 -009 -023_a

ТИПОВОЙ ВАРИАНТ
1. Рукоятка

Замена лампы заднего фонаря

1.  Аккуратно, одновременно потянув с обеих

сторон за края, снимите корпус заднего
фонаря.

fmo2012-039-012_c

ТИПОВОЙ ВАРИАНТ — АККУРАТНО ПОТЯНИ-
ТЕ ЗА УГЛЫ

ВНИМАНИЕ

ВНИМАНИЕ

Если при снятии кор-

пус фонаря слишком сильно от-

клонить в сторону, штифты могут

сломаться и корпус фонаря при-

дётся заменить.

mmr200 8-039-0 06_ a

1. Штифты крепления корпуса заднего фонаря
2. Резиновые втулки
3. Жгут проводов заднего фонаря

ВНИМАНИЕ

ВНИМАНИЕ

Во избежание повреж-

дения жгута проводов не вытаски-

вайте  кор пус  фонаря  с лишком

сильно.

2.  Повернув патрон лампы против часовой

стрелки, снимите его с корпуса фонаря.

3.  Нажав и повернув лампу против часовой

стрелки, извлеките её из патрона.

4.  Установите новую лампу, слегка нажав

на неё и повернув по часовой стрелке.

ПРИМЕЧАНИЕ: Обратите внимание на рас-
положение держателей на корпусе лампы
и при установке совместите их с соответ-
ствующим фиксатором патрона.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

75

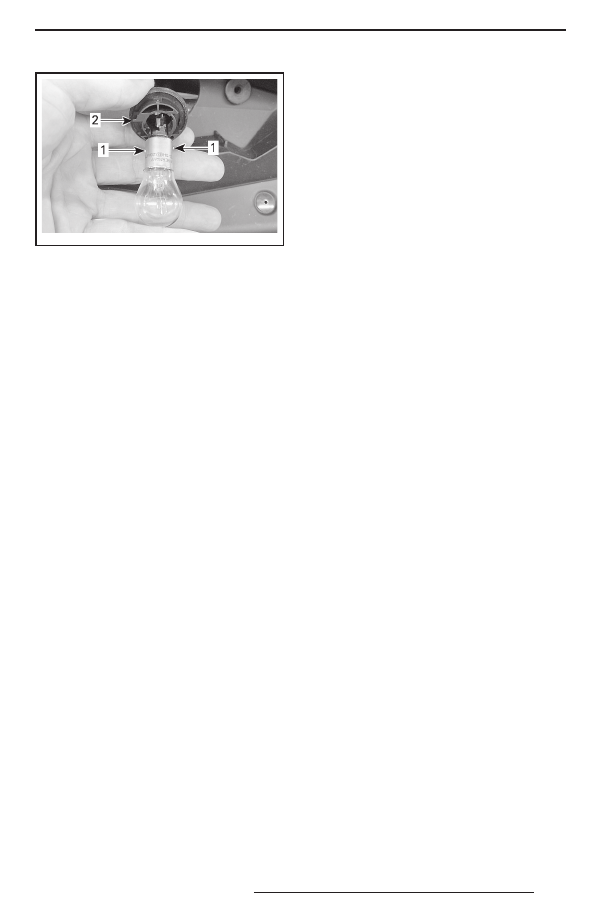

mmr200 8-039-0 08_ a

1. Держатели лампы
2. Фиксатор на патроне
