5 . 1 О б щ и е т р е б о в а н и я к х р а н е н и ю
Для обеспечения многолетней сохранности комбайна необходимо выполнять
правила хранения в неуборочное время.
Правила хранения двигателя изложены в его эксплуатационной документации. Для
длительного хранения комбайн необходимо поставить в закрытое неотап-
ливаемое помещение или на открытую площадку под навес.
Допускается хранение комбайна на открытой оборудованной площадке при
обязательном выполнении работ по консервации, герметизации и снятию
составных частей, требующих складского хранения.
Места хранения должны быть обеспечены противопожарными средствами и
условиями удобного осмотра и обслуживания, а в случае необходимости быстрого
снятия с хранения. При хранении комбайна на открытой площадке под навесом
покройте защитным составом или обверните парафинированной бумагой,
полиэтиленовой пленкой наружные поверхности соединительных шлангов. Защитный
состав приготовьте из смеси алюминиевой пудры с масляным лаком или
алюминиевой пасты с уайт-спиритом в соотношении 1:4 или 1:5;
Периодически не реже одного раза в месяц проверяйте надежность герметизации
сборочных единиц, защищенных полиэтиленовыми пленками или чехлами, а также
состояние неокрашенных поверхностей, покрытых консервационной смазкой.
Состояние комбайна при хранении в закрытом помещении проверяйте через каждые
два месяца, при хранении под навесом ежемесячно. Выявленные при проверках
отклонения от правил хранения устраняйте.
Для защиты электропроводки комбайна от повреждения грызунами (мышами,
крысами и т.д.) рекомендуется оборудовать помещение хранения комбайна
ультразвуковыми излучателями для отпугивания грызунов по технологии
предприятия-изготовителя излучателей.
ВНИМАНИЕ: При
любом виде хранения штоки гидроцилиндров механизма вывешивания должны быть
полностью втянуты!
Комбайн ставьте на хранение: кратковременное от 10 дней до двух месяцев и
длительное более двух месяцев.
5 . 2 П о д г о т о в к а к х р а н е н и ю
Подготовка комбайна к хранению заключается в проведении профилактических
мер, обеспечивающих способность противостоять разрушению, старению и
сохранять исправное, работоспособное состояние.
Перед установкой на хранение и во время хранения производите проверку
технического состояния комбайна и техническое обслуживание с применением,
при необходимости, средств технической диагностики.
5 . 2 . 1 У с т а н о в к а к о м б а й н а н а к р а т к о в р е м е н н о
е х р а н е н и е Перечень работ, проводимых при установке комбайна на
кратковременное
хранение:
очистить самоходный измельчитель и адаптеры от грязи, растительных остатков,
подтеков масла;
обмыть и обдуть сжатым воздухом;
закрыть плотно крышками или пробками, заглушками и чехлами из полиэтиленовой
пленки или парафинированный бумаги все отверстия, щели, полости, через
которые могут попасть атмосферные осадки во внутренние полости самоходного
измельчителя;
смазать комбайн в соответствии со схемами смазки (подпункт 3.3);
законсервировать неокрашенные поверхности двигателя, неокрашенные
поверхности закрытых подшипников, винтовые и резьбовые поверхности деталей
натяжных устройств;
провести работы по обслуживанию двигателя согласно эксплуатационной
документации на двигатель;
закрыть капоты и дверь кабины;
регулятор чувствительности датчика камнедетектора перевести в положение
максимальной чувствительности, для чего повернуть регулятор по часовой
стрелке до упора;
при хранении комбайна на открытых площадках под навесом: Для защиты от
воздействия солнечных лучей и атмосферных осадков шины транспортной тележки
прикрыть светлыми чехлами из плотной ткани или покрыть специальным защитным
составом (известковой побелкой, алюминиевыми красками АКС-3 или АКС-4;
мелоказеиновым составом, содержащим 75% очищенного мела, 20% казеинового
клея, 4,5% гашеной извести и по 0,25% кальцинированной соды и фенола).
установить самоходный измельчитель и адаптеры на подставки при постановке на
хранение более 10 дней.
Допускается ставить измельчитель на кратковременное хранение без подставок.
Комбайн устанавливается на кратковременное хранение без снятия с него
сборочных единиц и деталей. В случае хранения комбайна при низких
температурах или свыше одного месяца необходимо снять аккумуляторные
батареи. Ежемесячно проверяйте состояние комбайна при хранении. Выявленные
при проверках отклонения от правил хранения устранить.
5 . 2 . 2 У с т а н о в к а к о м б а й н а н а д л и т е л ь н о е х р а н
е н и е
Перечень работ, проводимых при установке комбайна на длительное хранение:
раскрыть питающе измельчающий аппарат, снять крышку заточного устройства,
проставку, поддоны ускорителя выброса и измельчающего аппарата, крышку на
ускорителе выброса;
слить конденсат из ресиверов;
очистить самоходный измельчитель и адаптеры от грязи, растительных и
пожнивных остатков, подтеков масла, обмыть и обдуть сжатым воздухом;
доставить комбайн на площадку для хранения;
при хранении комбайна под навесом на открытых площадках снять генератор,
фары, подфарники, проблесковые маяки, боковые повторители поворотов, ремни и
цепи приводов, аккумуляторные батареи, воздушные фильтры воздухозаборника,
очистить и положить на хранение в отапливаемое помещение. Воздушные фильтры
воздухозаборника завернуть в парафинированную бумагу;
после снятия составных частей загерметизировать щели, полости, отверстия,
чтобы избежать проникновения влаги и пыли. Корпус воздухоочистителя и
воздухозаборника герметизировать чехлами из полиэтиленовой пленки или
парафинированной бумаги;
законсервировать топливный и масляный баки, картер двигателя, коробку
диапазонов и бортовые редуктора, редуктора привода питающего аппарата,
редуктора адаптеров, неокрашенные поверхности закрытых подшипников, штоки
гидроцилиндров и механизма переключения коробки диапазонов, направляющие
заточного устройства, винтовые и резьбовые поверхности механизмов, свободно
выступающие части валов, шлицевые соединения, внутренние поверхности
приемной камеры, ускорителя выброса, основания силосопровода, лопатки вала
ускорителя;
загерметизировать чехлами из полиэтиленовой пленки или парафинированной
бумаги выхлопную трубу двигателя, заливные горловины емкостей, сапуны,
отверстия под щупы и т.д.;
смазать комбайн в соответствии со схемами смазки (пункт 3.3);
– промыть снятые приводные ремни теплой мыльной водой и обезжирить,
просушить, припудрить тальком и связать в комплекты. Ремни, в том числе и
запасные, хранить в свободном состоянии, исключив при этом попадание прямых
солнечных лучей, вдали от тепловых источников. При хранении ремней в
подвешенном состоянии диаметр стержня, на котором ремни подвешены, должен
быть не менее чем в 10 раз больше диаметра сечения профиля ремня (диаметр
стержня не менее 130 мм);
очистить снятые втулочно-роликовые цепи, промыть в промывочной жидкости и
выдержать не менее 20 мин в подогретом до 80-90 ⁰С
автотракторном или дизельном масле и скатать в рулон;
Для защиты от воздействия солнечных лучей и атмосферных осадков шины
транспортной тележки прикрыть светлыми чехлами из плотной ткани или покрыть
специальным защитным составом (известковой побелкой, алюминиевыми красками
АКС-3 или АКС-4; мелоказеиновым составом, содержащим 75% очищенного мела,
20% казеинового клея, 4,5% гашеной извести и по 0,25% кальцинированной соды
и фенола).
При длительном хранении комбайна в закрытом помещении составные части,
указанные выше, допускается не снимать при условии установки в ослабленном
состоянии.
восстановить поврежденную окраску;
доставить комбайн на место хранения
поднять домкратом измельчитель самоходный и установить на жесткие подставки,
разместив их в местах установки домкратов: под балкой ведущего моста и
балкой ведущего моста, на ровной горизонтальной поверхности, исключающей
проседание;
провести работы по обслуживанию двигателя согласно эксплуатационной
документации на двигатель;
регулятор чувствительности датчика камнедетектора перевести в положение
максимальной чувствительности, для чего повернуть регулятор по часовой
стрелке до упора;
закрыть капоты и дверь кабины;
при хранении комбайна под навесом на открытой площадке покрыть защитным
составом или обвернуть парафинированной бумагой, полиэтиленовой пленкой
наружные поверхности гидравлических шлангов. Защитный состав приготовить из
смеси алюминиевой пудры с масляным лаком или алюминиевой пасты с уайт
спиритом в соотношении 1:4 или 1:5.
Состояние комбайна при хранении и надежность герметизации его сборочных
единиц и деталей проверять через каждые два месяца при хранении в закрытом
помещении, на открытой площадке под навесом – ежемесячно, после сильных
дождей, снегопадов, ветров – на следующий день.
Выявленные при проверках отклонения устранять.
5 . 3 Т е х н и ч е с к о е о б с л у ж и в а н и е п р и х р а н е н и и
При техническом обслуживании в период хранения проверьте:
правильность установки измельчителя на подставки;
комплектность;
надежность герметизации;
состояние защитных устройств и антикоррозионных покрытий;
уровень топлива в топливном баке. Обнаруженные дефекты должны быть
устранены. При снятии с хранения:
снимите измельчитель с подставок;
очистите, снимите герметизирующие устройства и расконсервируйте;
установите на измельчитель снятые составные части, инструментальный ящик и
принадлежности;
проверьте и, при необходимости, отрегулируйте натяжение ременных и цепных
передач, механизмы управления измельчителя и тормоза;
замените смазку в подшипниках, имеющих сезонную смазку;
проверьте и, при необходимости, долейте масло в гидросистемы.
5 . 4 О б с л у ж и в а н и е а к к у м у л я т о р н ы х б а т а р е й п р
и х р а н е н и и Аккумуляторные батареи, снятые с комбайна, необходимо
полностью заря-
дить, довести плотность электролита до нормы, соответствующей данному
климатическому району, и установить в помещении с температурой не выше 0⁰ С.
Минимальная температура помещения должна быть ни ниже минус 30⁰С.
В период хранения подзарядку батарей производить не реже одного раза в три
месяца или при выявлении падения плотности электролита по сравнению с
плотностью, заряженной до хранения батареи более, чем на 0,03 г/м³.
5 . 5 М е т о д ы к о н с е р в а ц и и
Консервация включает подготовку поверхности, нанесение средств временной
защиты и упаковывание. Время между стадиями консерваций не должно превышать
двух часов.
Консервацию производите в специально оборудованных помещениях или на
участках консервации, позволяющих соблюдать установленный технологический
процесс и требования безопасности. Участки консервации должны располагаться
с учетом ограничения или исключения проникновения агрессивных газов и пыли.
Температура воздуха в помещении не должна быть ниже 15 ⁰С,
относительная влажность не более 70 %. Комбайн должен поступать на
консервацию без коррозионных поражений металла и металлических покрытий.
Временную противокоррозионную защиту комбайна производите по вариантам
защиты ВЗ-1 (защита консервационными маслами), ВЗ-2 (защита
рабочеконсервационными маслами), демонтированных, сменных и запасных частей,
инструмента и принадлежностей по ВЗ-1, ВЗ-2, ВЗ-4.
При отсутствии непосредственного воздействия атмосферных осадков применяйте
жидкие ингибированные смазки НГ-203 (А, Б, В), НГ-204У, К-17, для внутренней
консервации присадка АКОР-1.
Нанесение консервационных масел на наружные поверхности изделий производите
погружением, распылением или кистью (тампоном).
Консервацию двигателя и топливной системы (топливопроводов, топ-ливных
фильтров, форсунок и топливного насоса) производите согласно
эксплуатационной документации на двигатель.
На период длительного хранения измельчителя топливный бак рекомендуется
заполнить топливом. Уровень топлива должен достигать основания за-
ливной горловины – контролировать визуально или при помощи технологической
мерной линейки.
5 . 6 М е т о д ы р а с к о н с е р в а ц и и
В зависимости от применяемых вариантов временной защиты пользуются
следующими способами расконсервации:
при вариантах защиты ВЗ-1, ВЗ-2, ВЗ-4 протиранием поверхности ветошью,
смоченной маловязкими маслами или растворителями с последующим протиранием
насухо или обдуванием теплым воздухом;
погружением в растворители с последующей сушкой или протиранием насу-
хо;
промыванием горячей водой или синтетическими моющими средствами
"Комплекс", "Лабомид-101", "Лабомид-102", МС-6.
При расконсервации двигателя: слейте масло из картера и залейте в двигатель
свежее масло согласно его эксплуатационной документации.
6
Комбайн КВК-6033С. Транспортирование
Транспортирование самоходного измельчителя и адаптеров с предприятия
изготовителя осуществляется по железной дороге на открытом подвижном составе в
частично разобранном виде.
С самоходного измельчителя на время транспортировки по железной дороге
демонтируются приборы электрооборудования, зеркала заднего вида,
стеклоочистители и детали их крепления, сливается охлаждающая жидкость из
системы охлаждения и топливо из баков, снимаются аккумуляторные батареи.

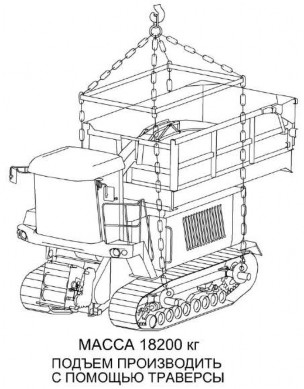

Строповку производите в местах, обозначенных символомна
самоходном измельчителе и адаптерах, а погрузку-выгрузку специальными
грузоподъемными средствами (рисунок 6.1).
В пункте назначения приемку комбайна производят специалисты дилерского центра в
присутствии представителя железнодорожной администрации.
Выгрузку самоходного измельчителя производите на высокую разгрузочную площадку
на технологические подставки. При выгрузке используйте кран грузоподъемностью не
менее 20 т.
Дилерский центр производит предпродажную подготовку комбайна и передает технику
потребителю.
ВНИМАНИЕ: В
случае буксировки комбайна необходимо отсоединить гидромоторы ходовой части от
бортовых редукторов, для чего необходимо выполнить следующие действия:
Разъединить соединительные муфты 2 (рисунок 6.2) между гидромоторами 6 и
бортовыми редукторами 3. Для этого необходимо демонтировать чехлы 5, выкрутить
соединительный болт 1 и сместить обойму 4 полумуфты в сторону гидромотора,
обеспечив выход шлица обоймы из зацепления с полумуфтой. В процессе буксировки
необходимо зафиксировать обойму полумуфты от самопроизвольного смещения,
примотав её проволокой к элементам опоры гидромотора.
После окончания буксировки восстановить работоспособность муфт соединительных
собрав их в обратной последовательности.
проверьте уровень масла в картере двигателя, бортовых редукторах ведущего
моста, баке гидросистемы, наличие смазки в подшипниках направляющих колес
гусениц, опорных и поддерживающих катках, шарнирах рулевых тяг и, при
необходимости, произведите смазку;
проверьте натяжение гусениц и, при необходимости, установите нормальное;
Движение комбайна по дорогам общего пользования осуществляйте с соблюдением
«Правил дорожного движения» и с учетом мер безопасности, указанных в настоящей
ИЭ.
ПРЕДОСТЕРЕЖЕНИЕ: При
движение комбайна по дорогам общего пользования следует учитывать, что комбайн
имеет увеличенный габарит по высоте!
ВНИМАНИЕ: Подъем
измельчителя производить с помощью траверсы!
ВНИМАНИЕ: При
выгрузке самоходного измельчителя используйте кран грузоподъемностью не менее 20
т!
Строповку при выгрузке с железнодорожной платформы самоходного измельчителя
производите в местах, обозначенных на самоходном измельчителе.
Перед транспортированием комбайна своим ходом необходимо произвести заправку
самоходного измельчителя топливом, охлаждающей жидкостью, установить и
подключить аккумуляторную батарею и подготовить самоходный измельчитель к
движению.
Транспортирование комбайна в хозяйство осуществляйте с соблюдением Правил
дорожного движения и настоящей ИЭ.
Транспортировку комбайна до места эксплуатации производите со скоростью не более
20 км/ч.
Транспортирование жатки для грубостебельных культур от места разгрузки до места
эксплуатации должно производиться автомобильным транспортом.
Рисунок 6.3 – Схемы строповок адаптеров
ПРЕДОСТЕРЕЖЕНИЕ: Не
допускайте применения самоходной части комбайна в качестве тягача для выполнения
других транспортных работ, кроме транспортирования транспортной тележки с жаткой
для трав!
ПРЕДОСТЕРЕЖЕНИЕ:
При движении комбайна по дорогам общего пользования:
жатка для трав должна быть установлена и зафиксирована на транспортных
тележках и подсоединена к самоходному измельчителю при помощи тяговосцепного
устройства.
светосигнальное оборудование транспортных тележек должно быть подключено;
жатка для грубостебельных культур или подборщик должны быть навешены на
самоходный измельчитель и зафиксированы в поднятом положении;
силосопровод повернут назад и опущен в бункер;
проблесковые маяки включены!
ЗАПРЕЩАЕТСЯ транспортирование
жатки для трав, навешенной на измельчитель комбайна.
ЗАПРЕЩАЕТСЯ запускать
двигатель с буксира и буксировать комбайн с не отсоединив гидромоторы от
бортовых редукторов.
ЗАПРЕЩАЕТСЯ буксировка:
за тягово-сцепное устройство.
со скоростью более 5 км;
Буксировку жатки для трав на транспортной тележке производите трактором.
ЗАПРЕЩАЕТСЯ производить
буксировку тележек с жаткой для трав автомобильным транспортом.
При буксировке за рулем буксируемого комбайна должен находиться водитель.
ЗАПРЕЩАЕТСЯ буксировать
комбайн с неисправностями гидропривода ходовой части при работающем двигателе.
Комбайн КВК-6033С. Утилизация
Меры безопасности
Утилизацию комбайна (или его составных частей) после окончания срока
службы или по результатам текущего ремонта, технического
обслуживания и хранения производить с соблюдением общепринятых
требований безопасности и требований безопасности, изложенных в
настоящей ИЭ.
При разборке комбайна необходимо соблюдать требования безопасности
инструкций используемого при утилизации оборудования и инструмента.
7.2 Сведения и проводимые мероприятия по подготовке и отправке комбайна на
утилизацию
7.2.1 Для утилизации комбайн подлежит разборке в специализированных мастерских
на сборочные единицы и детали по следующим признакам: драгоценные материалы,
цветные металлы, черные металлы, неметаллические материалы.
Методы утилизации
Отработанные масла из гидросистемы, двигателя и редукторов,
антифриз, электролит, топливо, тормозную жидкость комбайна следует
сливать в специальную тару и сдавать для утилизации с соблюдением
требований экологии в установленном порядке.
ЗАПРЕЩАЕТСЯ сливать
отработанные жидкости на почву, в системы бытовой, промышленной и
ливневой канализации, а также в открытые водоемы!
При разливе отработанной жидкости на открытой площадке необходимо
собрать ее в отдельную тару, место разлива засыпать песком с
последующим его удалением и утилизацией.
Демонтаж, разборку и утилизацию составных частей кондиционера
производить с соблюдением требований по безопасности, изложенных в
эксплуатационных документах на кондиционер.
