БУКСИРНОЕ УСТРОЙСТВО С РЕГУЛИРУЕМОЙ ВЫСОТОЙ ПОГРУЗЧИКА MULTIFARMER 30.6 CLASSIC 2

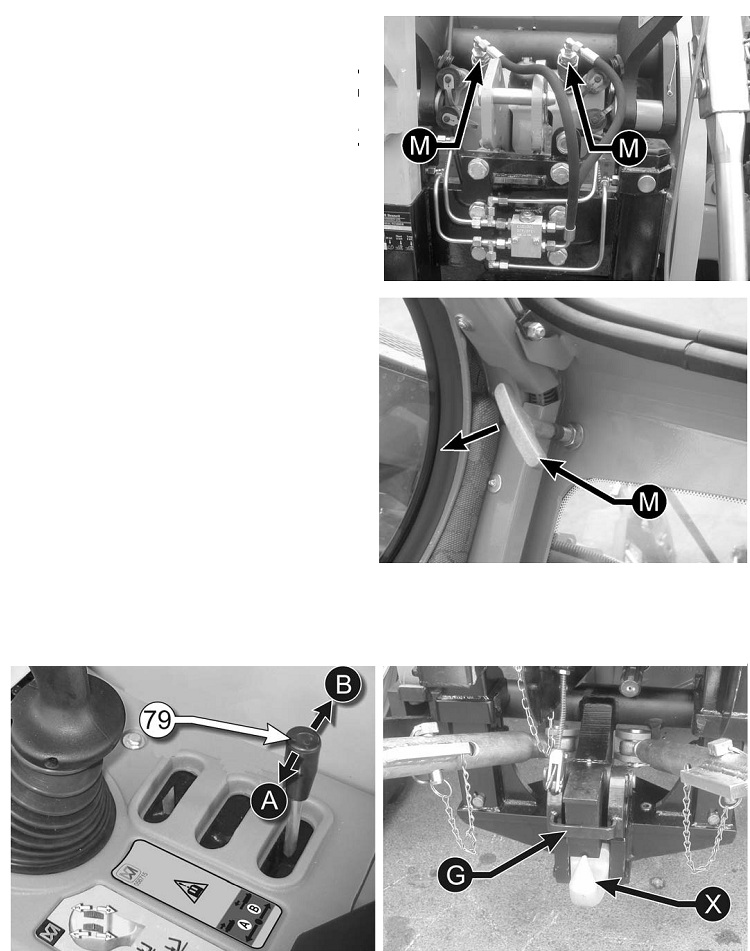

Подсоедините гидравлические шланги "M" буксирного устройства к задним гидравлическим муфтам машины, как показано на рис.

Когда буксирное устройство не используется, гидравлические шланги должны быть отсоединены.
Для использования буксирного устройства "X"

действуйте так:

- переместите рычаг управления навесным оборудованием "79" в направлении "A", чтобы поднять буксирное устройство в концевое верхнее положение

- полностью вытяните рукоятку "M" в направлении стрелки и держите ее в этом положении

- переместите рычаг управления навесным оборудованием "79" в направлении "B", чтобы опустить буксирное устройство

- ослабьте зажим "F" и установите буксирное устройство на нужную высоту

- выполните сцепку прицепа или другого оборудования, поднимите буксирное устройство в концевое верхнее положение и

проверьте, надежно ли зафиксировалась предохранительная скоба "G"

Условия применения буксирного устройства "X":

- Применяется для буксировки сельскохозяйственного оборудования без тормозной системы, макс. общий вес которого составляет 14000 кг, а макс. вертикальная нагрузка на буксирное устройство - 3000 кг.

Вместо буксирного устройства "X" возможно использование второго буксирного крюка "Y" .

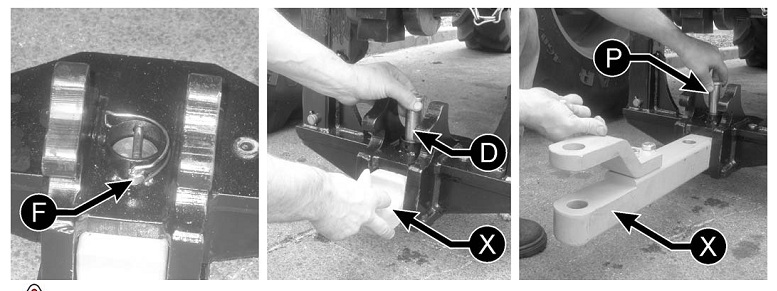

Способ его установки:

- опустите буксирное устройство с помощью соотв. рычага в кабине

- отсоедините зажим "F"

- выньте фиксирующую ось "P"

- снимите буксирное устройство "X"

- установите буксирное устройство "Y" и зафиксируйте, вставив штифт "P" в 2 крепежных отверстия

ВНИМАНИЕ!
Максимальная вертикальная нагрузка изменяется в зависимости от крепления на том или ином отверстии. Показатели макс. вертикальной нагрузки напечатаны на табличке на буксирном устройстве.

Условия применения буксирного устройства "Y":

- Применяется для буксировки сельскохозяйственного оборудования без тормозной системы, макс. общий вес которого составляет 14000 кг.

Показатели макс. вертикальной нагрузки для буксирного устройства "Y" в зависимости от крепления на том или ином отверстии:

- максимальная вертикальная нагрузка 1200 кг при креплении в отверстии, расположенном ближе к буксирному устройству

- максимальная вертикальная нагрузка 800 кг при креплении в отверстии, расположенном дальше от буксирного устройства
