ДОЗАТОР ДЛЯ БЕТОНА (СБОРКА) ПОГРУЗЧИКА MULTIFARMER 30.6 CLASSIC 2

Сборка и установка ковша-дозатора для бетона на машину выполняется следующим образом:

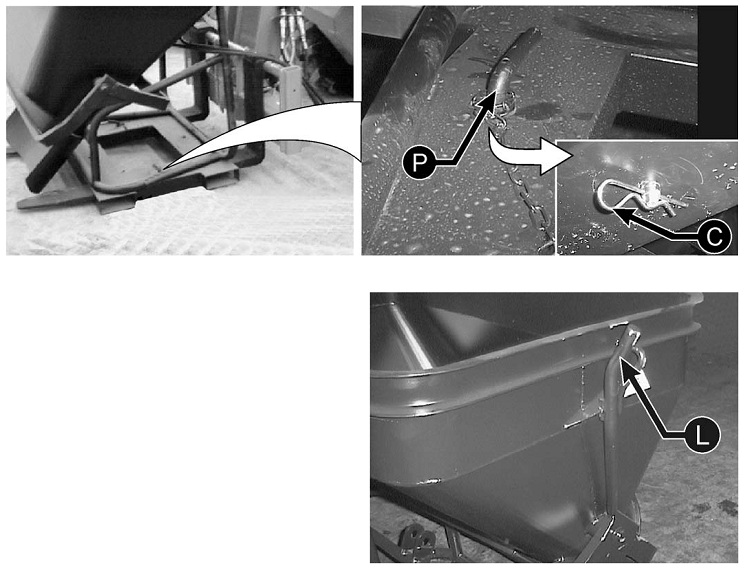

- Вставьте вилы в нужные отверстия.

- Зафиксируйте ковш-дозатор на вилах, вставив "P" в нужные отверстия.

- Установите зажимы "C".

Ковш может быть установлен для передней либо для боковой выгрузки.

ВНИМАНИЕ!

Всегда проверяйте правильность установки крепежных штифтов, чтобы избежать случайного соскакивания навески.

Бетон может выгружаться двумя способами, в соответствии с выбранной установкой:

- РУЧНОЙ РЕЖИМ

- ГИДРАВЛИЧЕСКИЙ РЕЖИМ

РУЧНОЙ РЕЖИМ

Откройте заслонку для выгрузки бетона, воздействуя на рычаг "L". Закройте ее, как только весь бетон будет выгружен.

ГИДРАВЛИЧЕСКИЙ РЕЖИМ

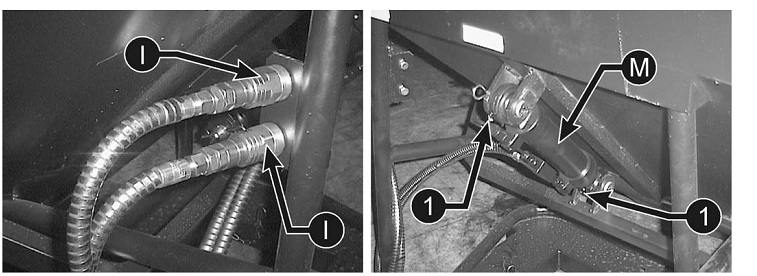

Подсоедините гидравлические шланги "I" оборудования к муфтам на верхнем конце стрелы.

Заслонка для выгрузки бетона открывается под воздействием гидроцилиндра "M", который управляется специальным рычагом в кабине (см. соотв. параграф в главе ОРГАНЫ УПРАВЛЕНИЯ).

После окончания операции отсоедините гидравлические шланги "I" и закрепите их держателями.

ОБСЛУЖИВАНИЕ ОБОРУДОВАНИЯ

Каждые 50 часов работы смазывайте гидроцилиндр "M" открытия заслонки для выгрузки бетона в точках, указанных на рис. 1.

КОВШ СТАНДАРТНЫЙ, КОВШ 4 X 1 ПОГРУЗЧИКА MULTIFARMER 30.6 CLASSIC 2

ТРАНСПОРТИРОВКА: движение по

общественным дорогам с установленным ковшом разрешается, но для этого

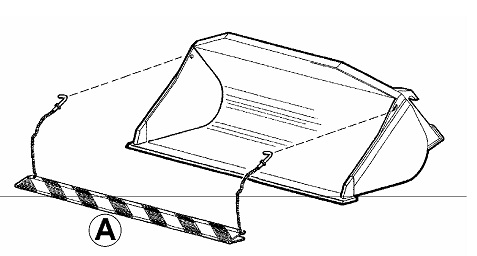

необходимо на режущую кромку ковша надеть спец. защитное приспособление (А), которое поставляется вместе с ковшом.
ВНИМАНИЕ!

В любом случае четко следуйте правилам дорожного движения, действующим в Вашей стране,

НЕПРАВИЛЬНОЕ ИСПОЛЬЗОВАНИЕ НАВЕСОК ДЛЯ ПОГРУЗЧИКА MULTIFARMER 30.6 CLASSIC 2



ВНИМАНИЕ !

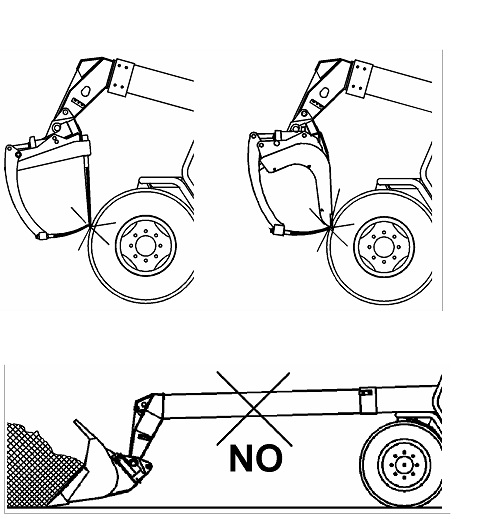

Избегайте такого расположения навесок (напр., ЭКСКАВАТОРНОЙ НАВЕСКИ, КОВШЕЙ И ВИЛ
ДЛЯ
НАВОЗА), при котором навеска касается шин и может их повредить (см. рисунок.)


ВНИМАНИЕ!!!
(СТАНДАРТНЫЙ КОВШ, КОВШ 4 X 1):
копание или транспортировка сыпучего материала в ковше на выдвинутой стреле может серьезно
повредить стрелу. MERLO S.p.A. запрещает выполнять такие операции и не несет никакой
ответственности за
повреждения, возникшие в результате такого использования машины.


ВНИМАНИЕ!
(ЗАХВАТ ДЛЯ КИРПИЧЕЙ): всегда проверяйте, хорошо ли закрыта дверца, чтобы избежать
выпадения материала из навески.



ВНИМАНИЕ!
(ЗАХВАТ ДЛЯ КИРПИЧЕЙ): запрещено использовать эту навеску для подъема персонала.
