24 -

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ ПОГРУЗЧИКА MULTIFARMER 30.6 CLASSIC 2

ВНИМАНИЕ!

При наличии более одного аксессуара, установленного на машину, расположение соответствующих органов управления может отличаться от указанного в инструкции к машине.

В любом случае обращайте внимание на символ рядом с элементом управления, который позволяет распознать тот или иной элемент управления независимо от его расположения.

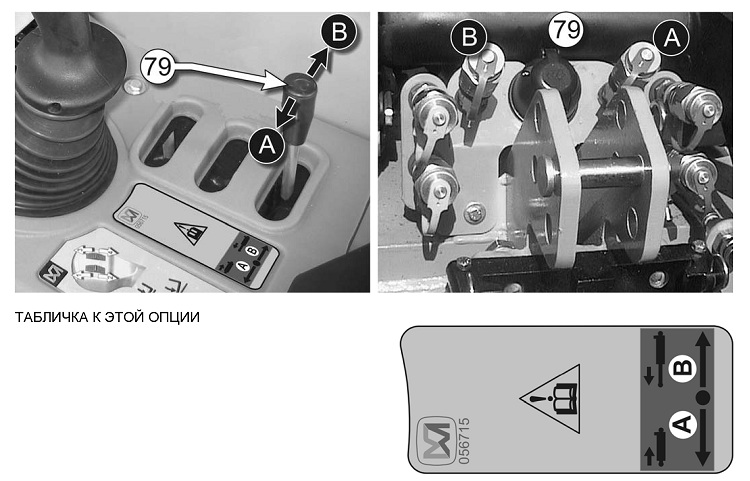

ТРЕТЬЯ ЗАДНЯЯ ГИДРАВЛИЧЕСКАЯ МУФТА ПОГРУЗЧИКА MULTIFARMER 30.6 CLASSIC 2

Третья гидравлическая муфта (79) имеет те же характеристики, что и муфты (76) и (77).

БЛОКИРОВКА ДИФФЕРЕНЦИАЛА ПЕРЕДНЕГО МОСТА ПОГРУЗЧИКА MULTIFARMER 30.6 CLASSIC 2

 ПРИМЕЧАНИЕ!

Механизм блокировки дифференциала переднего моста функционирует так же, как и механизм, описанный в параграфе «БЛОКИРОВКА ДИФФЕРЕНЦИАЛА ЗАДНЕГО МОСТА» в главе «ОРГАНЫ УПРАВЛЕНИЯ И ПРИБОРЫ».

При нажатии педали (84) одновременно блокируются оба дифференциала.

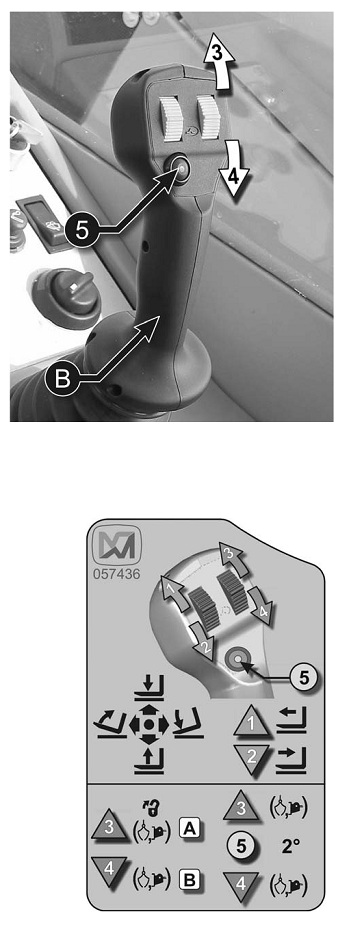

ДЖОЙСТИК УПРАВЛЕНИЯ ДВУХЦЕЛЕВЫМ ОБОРУДОВАНИЕМ ПОГРУЗЧИКА MULTIFARMER 30.6 CLASSIC 2

Для включения второй гидравлической функции джойстика «В» нажмите кнопку «5». При этом загорается желтая лампочка внутри кнопки. После нажатия кнопки правое колесико на джойстике начинает управлять второй гидравлической функцией.

Для включения второй гидравлической функции джойстика «В» нажмите кнопку «5» второй раз. лампочка внутри кнопки погаснет и джойстик станет управлять функциями, описанными в разделе «ОРГАНЫ УПРАВЛЕНИЯ И ПРИБОРЫ».
ПРИМЕЧАНИЕ!

Прочие функции джойстика «В», не упомянутые в этом параграфе, те же, что и описанные в параграфе «ДЖОЙСТИК УПРАВЛЕНИЯ

ТЕЛЕСКОПИЧЕСКОЙ СТРЕЛОЙ (1)» в разделе «ОРГАНЫ УПРАВЛЕНИЯ И ПРИБОРЫ».
Для лучшего понимания функций джойстика «В» приведем пример:

правое колесико в поз. «3» или «4» (кнопка «5» не нажата): открытие или закрытие захвата (первая функция машины)

правое колесико в поз. «3» или «4» (кнопка «5» нажата): поворот захвата вправо или влево (вторая функция машины)

ТАБЛИЧКА СО СХЕМОЙ УПРАВЛЕНИЯ

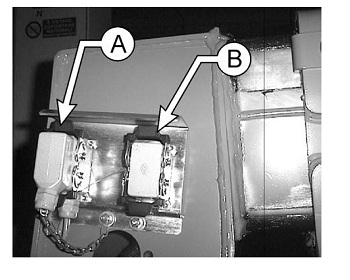

ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ ДВУХЦЕЛЕВОГО ОБОРУДОВАНИЯ ПОГРУЗЧИКА MULTIFARMER 30.6 CLASSIC 2

Переключите штекер из розетки «А» в розетку «В». Двухцелевое оборудование оснащено электрическим кабелем, который необходимо подключить к
электроразъему «А» на головной секции стрелы.

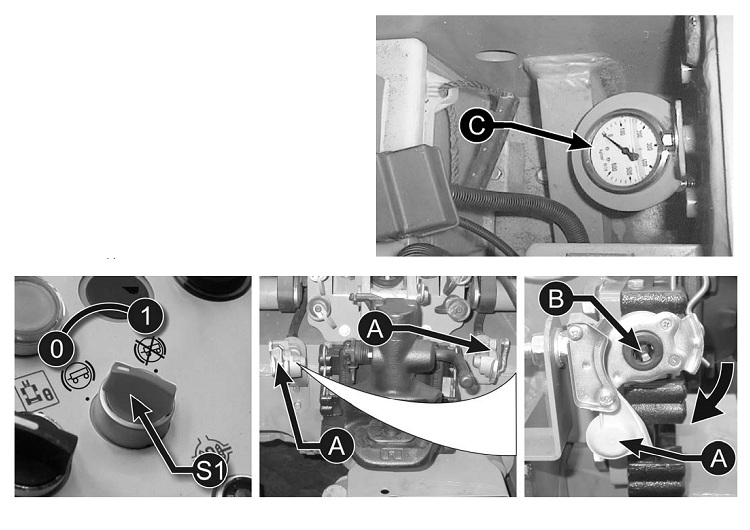

ПНЕВМАТИЧЕСКАЯ ТОРМОЗНАЯ СИСТЕМА MERLO ДЛЯ СЕЛЬСКОХОЗЯЙСТВЕННЫХ ПРИЦЕПОВ МОДЕЛИ «FARMER»

Компрессор, расположенный в аккумуляторном отделении, гарантирует поддержание требуемого уровня давления в тормозных контурах. Он включается автоматически (при условии работающего двигателя), когда давление падает ниже 5,5 бар и отключается, когда давление достигает 7,5 бар.

Если машина оснащена этой опцией, манометр в кабине показывает давление в системе, в то время как манометр «С» в аккумуляторном отделении контролирует давление в гидравлическом или гидростатическом контуре.
Для использования пневматической тормозной системы выполните следующее:

- запустите двигатель

- поверните выключатель «S» в кабине в положение «1» - выключатель загорится

- опустите оба предохранительных рычага «А»

- подсоедините шланги прицепа к разъемам пневматической системы «В» на машине, соблюдая цветовую маркировку

Каждый раз после использования:

- отсоедините шланги от разъемов «В» и установите предохранительные рычаги «А» в исходное положение

- поверните выключатель «S» в положение «0»

- отключите двигатель
