ОРГАНЫ УПРАВЛЕНИЯ И ПРИБОРЫ ПОГРУЗЧИКА MULTIFARMER 30.6 CLASSIC 2 - ЧАСТЬ 3

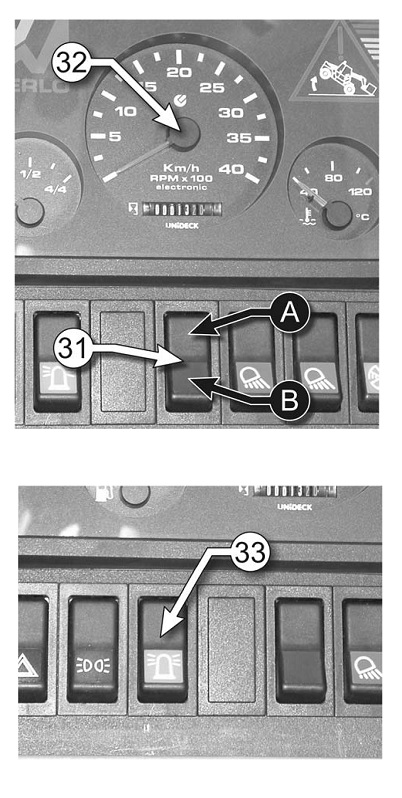

СЧЕТЧИК ОБОРОТОВ / ТАХОМЕТР

С помощью переключателя (31) оператор может использовать тахометр (32) в 2 режимах:


А) УКАЗАТЕЛЬ СКОРОСТИ ВРАЩЕНИЯ ДВИГАТЕЛЯ
(ОБ/МИН)
- для более эффективного использования двигателя
- для установки холостого хода при использовании рычага фиксации оборотов (16)
- для обслуживания

В) СПИДОМЕТР (КМ/Ч)
- показывает скорость движения машины в км/ч.

ПРОБЛЕСКОВЫЙ МАЯЧОК НА КРЫШЕ КАБИНЫ (33)

ВЫКЛЮЧАТЕЛЬ ПРОБЛЕСКОВОГО МАЯЧКА

Нажмите выключатель для того, чтобы включить проблесковый маячок на крыше кабины.

ПРИМЕЧАНИЕ!
При использовании проблескового маячка соблюдайте правила дорожного движения, описанные в главе
«ИНСТРУКЦИИ БЕЗОПАСНОСТИ И ОБЩИЕ ИНСТРУКЦИИ».

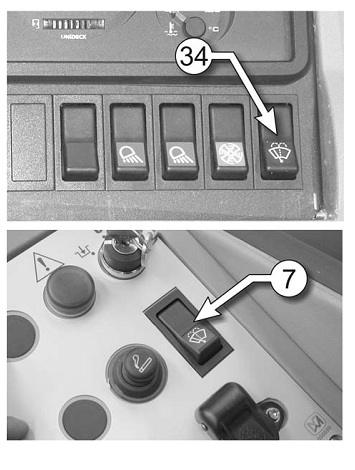

ОЧИСТИТЕЛИ И ОМЫВАТЕЛИ СТЕКОЛ (34), (7)

ОЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ПЕРЕДНЕГО СТЕКЛА
(34)


Двухпозиционный выключатель: в первом положении включается очиститель переднего стекла, во втором –
омыватели переднего и заднего стекол.



ОЧИСТИТЕЛЬ ЗАДНЕГО СТЕКЛА (7)

Нажмите кнопку (7), чтобы включить очиститель заднего стекла.

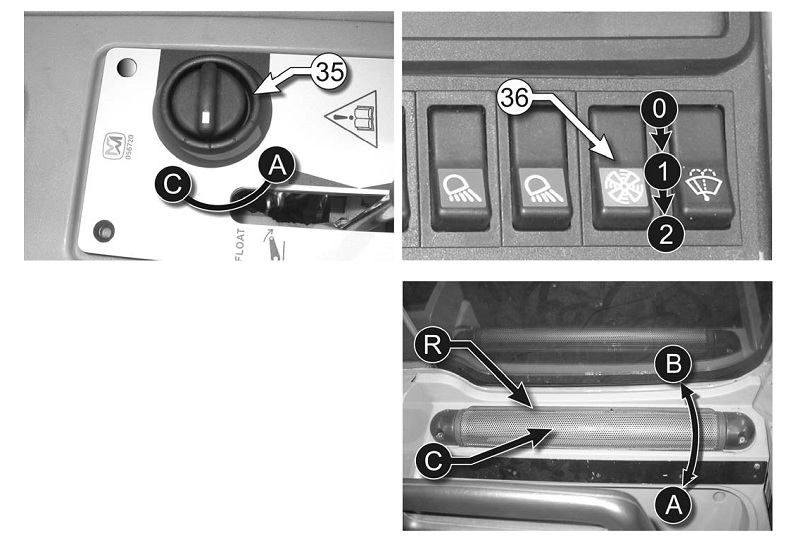

ОТОПИТЕЛЬ (35)

ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ОТОПИТЕЛЕМ (35)
А = увеличить температуру С = уменьшить температуру

ВЫКЛЮЧАТЕЛЬ ВЕНТИЛЯТОРА ОТОПИТЕЛЯ (36)

Имеется 3 позиции:

(0) вентилятор выключен
(1) вентилятор включен, скорость 1
(2) вентилятор включен, скорость 2



ВНИМАНИЕ!
Никогда не кладите никакие предметы за сиденье, т.к. они могут загорить воздуховоды
вентиляционной системы.


ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ ЗАБОРА ВОЗДУХА: ВНУТРЕННИЙ/ВНЕШНИЙ РЕЖИМ

Для выбора режима забора воздуха используйте рычаг «R» за сиденьем:

- рычаг в поз. «А» (решетка воздухозаборника
«С» не видна): забор воздуха снаружи
- рычаг в поз. «В» (решетка воздухозаборника
«С» видна): забор воздуха изнутри
(рециркуляция)



ВНИМАНИЕ!
Никогда не кладите никакие предметы за сиденье, т.к. они могут загорить воздуховоды
вентиляционной системы «С».

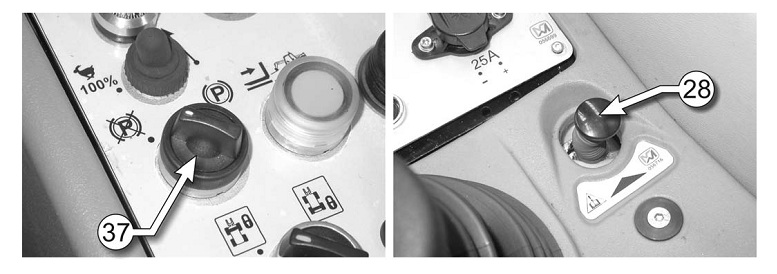

РУЧНОЙ ТОРМОЗ (37)

При работающем двигателе:
- поверните выключатель (37) вправо, чтобы включить ручной тормоз (выключатель загорается)
- поверните выключатель (37) влево, чтобы отключить ручной тормоз (выключатель гаснет)

Когда двигатель останавливается, ручной тормоз остается включенным независимо от положения
выключателя.

Аварийный насос (28) можно использовать только для отключения стояночного тормоза перед буксировкой
машины.



РАБОЧИЕ ФАРЫ (38), (39)

Для включения рабочих фар:

- Поверните ключ зажигания (8) в поз. «R» (загорится подсветка приборной панели).
- Нажмите кнопку (38), чтобы включить передние рабочие фары «А».
- Нажмите кнопку (39), чтобы включить задние рабочие фары «Р».


МНОГОПОЗИЦИОННЫЙ РЕГУЛЯТОР СКОРОСТИ ДВИЖЕНИЯ (41-42)

Регулятор (41) скоростных режимов служит для уменьшения скорости движения и
управляется выключателем (42). Этот выключатель имеет 2 положения:

- С: скорость движения машины независимо от показателя, установленного регулятором (41)
равна
100%.
- D: регулятор (41) включен; скорость движения машины не зависит от оборотов двигателя. Регулятор
скорости имеет 10 позиций: в любой позиции, за исключением конечного положения, возможно
использовать педаль (14) (см. главу ОРГАНЫ УПРАВЛЕНИЯ И ПРИБОРЫ) для большего уменьшения скорости
движения. Переместите рычаг В вниз для фиксации регулятора в выбранном положении.















ВНИМАНИЕ!!!
Запрещается изменять положение регулятора во время движения по автодорогам.

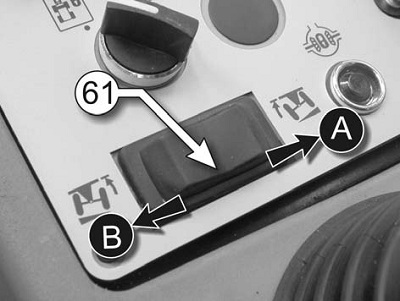

КНОПКА ВЫРАВНИВАНИЯ МАШИНЫ (61)

Для правильного выравнивания машины следуйте инструкциям:























КНОПКА ВЫРАВНИВАНИЯ (61)

А = выравнивание машины влево В = выравнивание машины вправо


ВАЖНО!
Перед началом любых подъемных операций убедитесь, что машина точно выровнена.



ВНИМАНИЕ!!!
Транспортировка грузов на неровной поверхности допускается только при использовании устройства
выравнивания машины в горизонтальное положение. Проверьте выравнивание по спиртовому уровню в
кабине.


ВАЖНО!!!
В целях безопасности устройство выравнивания автоматически отключается системой
безопасности, когда стрела поднимается выше безопасного угла.
