ОРГАНЫ УПРАВЛЕНИЯ И ПРИБОРЫ ПОГРУЗЧИКА MULTIFARMER 30.6 CLASSIC 2 - ЧАСТЬ 2

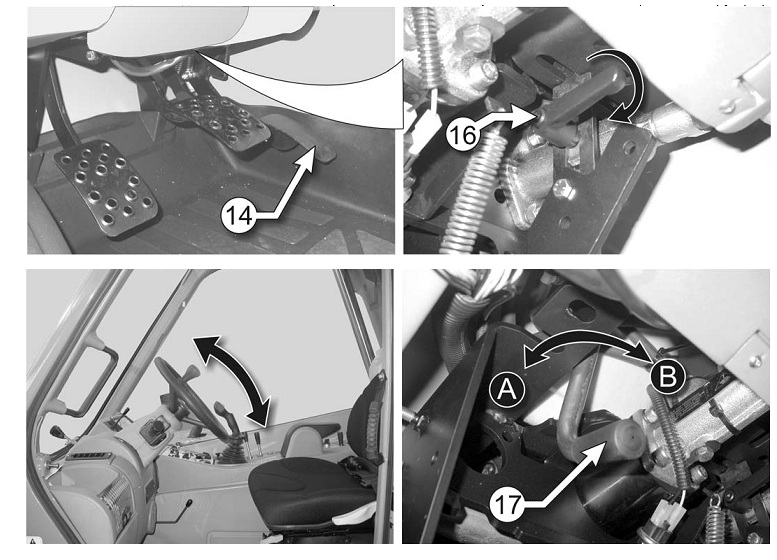

РЫЧАГ ФИКСАЦИИ ОБОРОТОВ ДВИГАТЕЛЯ (16)

- Установите холостой ход двигателя, затем зафиксируйте педаль газа (14) рычагом фиксации
оборотов
(16).

Это необходимо для безопасной работы с некоторыми навесками (см.
инструкции).



РЫЧАГ ФИКСАЦИИ РУЛЕВОГО КОЛЕСА ПРИ РЕГУЛИРОВКЕ НАКЛОНА (17)

Поверните рычаг фиксации рулевого колеса (17) в позицию B. Установите нужный угол наклона рулевого
колеса и зафиксируйте его, повернув рычаг в положение А.


ВНИМАНИЕ !!!
Никогда не регулируйте наклон руля во время движения машины!

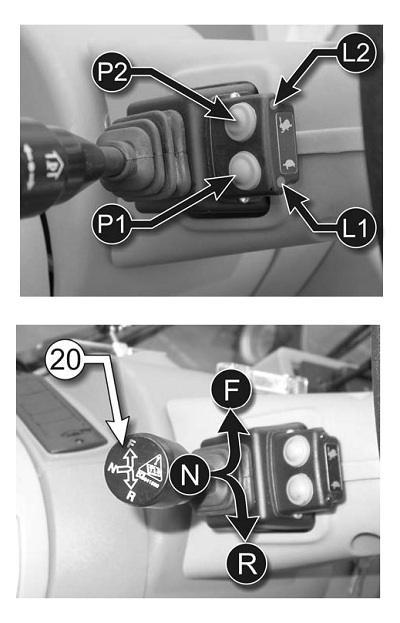

КНОПКИ ВЫБОРА ПЕРЕДАЧИ (19)

Р1 = режим малой скорости Р2 = режим высокой скорости

ИНДИКАТОР L1 ИЛИ L2 ВКЛЮЧЕН:
Передача, соответствующая этому индикатору, не включена, но возможно ее включение.

ИНДИКАТОР L1 ИЛИ L2 МИГАЕТ:
Передача, соответствующая этому индикатору, была выбрана и будет включена.

ИНДИКАТОР L1 ИЛИ L2 ОТКЛЮЧЕН:
Передача, соответствующая этому индикатору, включена, т.е. если машина
двигается на высокой
передаче, отключенный индикатор малой передачи означает, что скорость слишком высокая для
переключения передачи. В этом случае, даже если выбрана малая передача, она не может быть включена,
пока не снизится скорость.


РЫЧАГ ВЫБОРА НАПРАВЛЕНИЯ ДВИЖЕНИЯ/ЗВУКОВОЙ СИГНАЛ (20)


Перед выбором направления движения потяните рычаг на себя.

F Передний ход
N Нейтральное положение
R Задний ход

- Изменение направления хода во время движения машины возможно только на первой передаче.
- При начале движения задним ходом срабатывает специальное сигнальное устройство и раздается
прерывистый звуковой сигнал.


ВАЖНО !!!
Не включайте задний ход на 2-ой передаче!

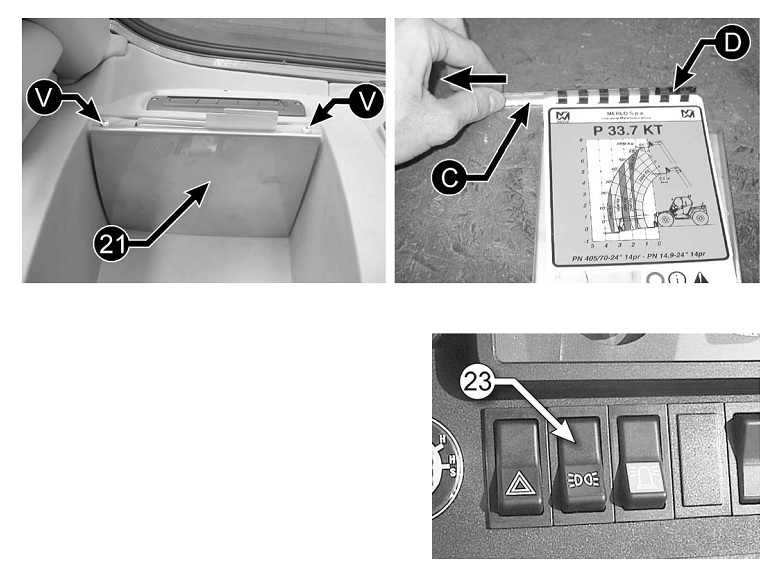

ОТДЕЛЕНИЕ ДЛЯ ХРАНЕНИЯ ДИАГРАММ ГРУЗОПОДЪЕМНОСТИ И ИНСТРУКЦИЙ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ (21)

В отделении (21) хранятся все таблицы грузоподъемности для различного навесного оборудования (вилы,
крановые стрелы, платформы), все новейшие информационные брошюры и правила техники безопасности. В
случае использования прочего новейшего оборудования или при появлении новой информации необходимо
обратиться к представителю компании по поводу доставки новых брошюр.

СНЯТИЕ ОТДЕЛЕНИЯ (21)

- отверните винты "V"
- выньте отделение (21) в указанном стрелкой направлении
- выньте стержень "C" в указанном стрелкой направлении
- откройте спираль "D" и вставьте дополнительные брошюры УСТАНОВКА ОТДЕЛЕНИЯ (21)
Для установки отделения (21) выполните вышеуказанные действия в обратном порядке.



ПЕРЕКЛЮЧАТЕЛЬ (23): СТОЯНОЧНЫЕ ФОНАРИ / ФАРЫ БЛИЖНЕГО СВЕТА

Двухпозиционный переключатель: первое нажатие включает стояночные фонари, второе – ближний
свет.

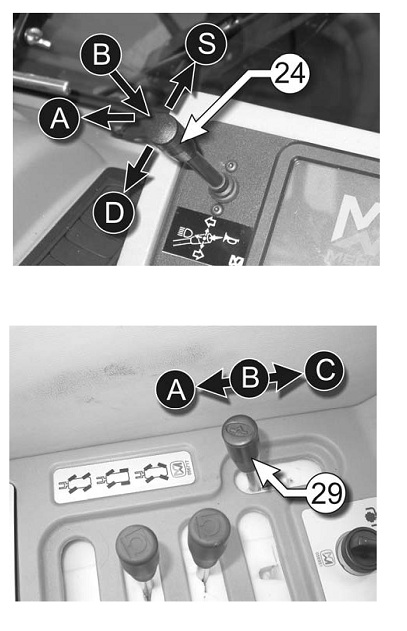

ФАРЫ ДАЛЬНЕГО СВЕТА / УКАЗАТЕЛЬ ПОВОРОТОВ / ЗВУКОВОЙ СИГНАЛ (24)

(A) фары дальнего света
(B) звуковой сигнал
(S) указатель поворота влево
(D) указатель поворота вправо

Переключатель (24) не работает, если ключ зажигания стоит в позиции "0".



ПЕРЕКЛЮЧАТЕЛЬ РУЛЕВЫХ РЕЖИМОВ (29)

ВЫБОР РУЛЕВЫХ РЕЖИМОВ



А) Рулевой режим «управление всеми колесами»
- переместите рычаг в положение режима управления всеми колесами
- поверните блокиратор рулевого колеса в положение блокировки

В) Рулевой режим «управление передними колесами»
- переместите рычаг в положение режима управления всеми колесами
- поверните блокиратор рулевого колеса в положение блокировки
- поверните рулевое колесо так, чтобы выровнять передние колеса параллельно бортам машины
- включите режим управления передними колесами.

С) Рулевой режим «движение крабом»
- переместите рычаг в положение режима движения «крабом»
- поверните блокиратор рулевого колеса в положение блокировки

Переключайте рулевые режимы только в неподвижном состоянии машины. Если передние и задние колеса не
выровнены по отношению друг к другу, это можно исправить включением блокиратора рулевой системы.
