Комбайн КЗС-1218. Схемы электрические принципиальные

ПРИЛОЖЕНИЕ Б

Комбайн КЗС-1218. Схемы электрические принципиальные

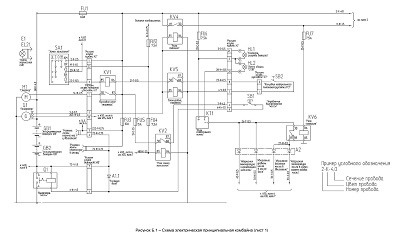

Рисунок Б.1 - Схема электрическая принципиальная комбайна (лист 1)

Рисунок Б.1 - Схема электрическая принципиальная комбайна (лист 2)

Рисунок Б.1 - Схема электрическая принципиальная комбайна (лист 3)

Рисунок Б.1 - Схема электрическая принципиальная комбайна (лист 3 а)

Рисунок Б.1 - Схема электрическая принципиальная комбайна (лист 4)

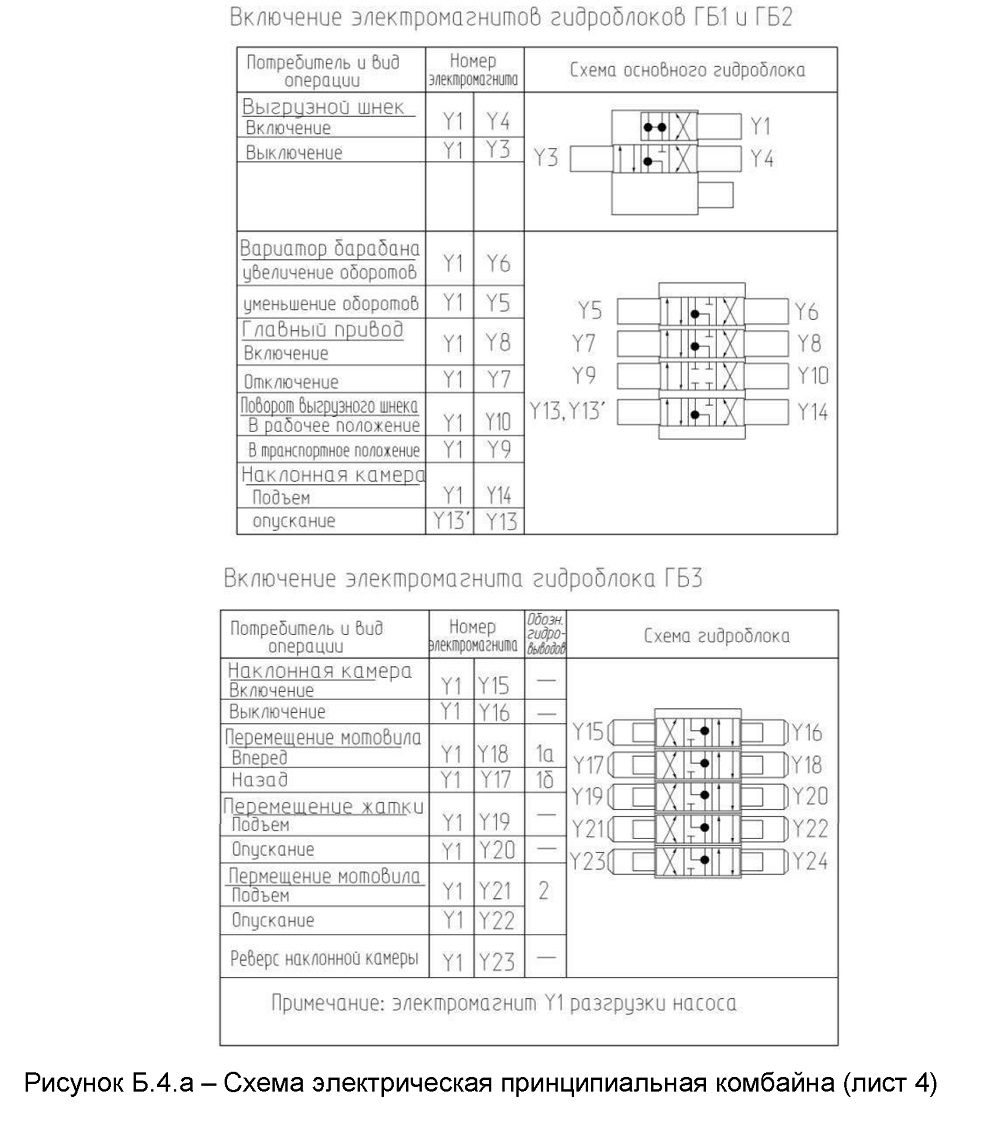

Рисунок Б.4.а - Схема электрическая принципиальная комбайна (лист 4)

Рисунок Б.5- Схема электрическая принципиальная комбайна (лист 5)

Рисунок Б.6 - Схема электрическая принципиальная комбайна (лист 6)

Рисунок Б.7 - Схема электрическая принципиальная комбайна (лист 7)

Рисунок Б.8 - Схема электрическая принципиальная комбайна (лист 8)

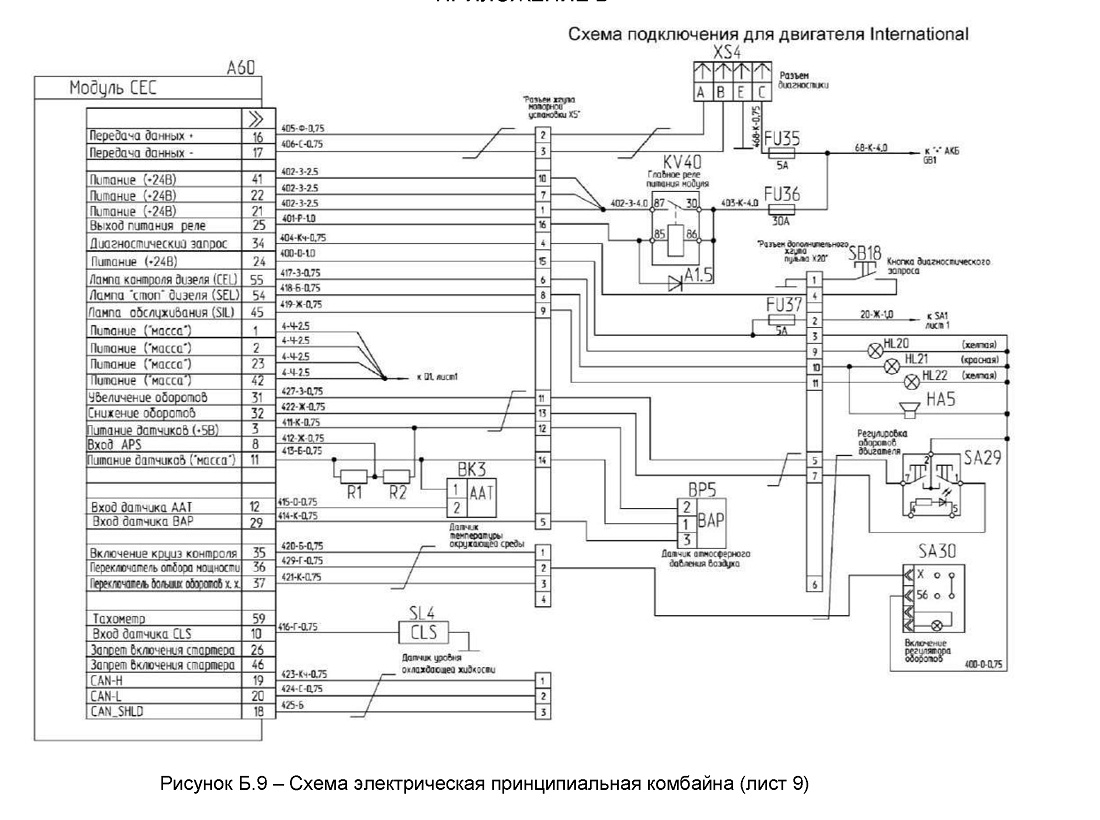

Рисунок Б.9 - Схема электрическая принципиальная комбайна (лист 9)
