ПРИЛОЖЕНИЕ А
Комбайн КЗС-1218. Схема гидравлических и пневматических органов

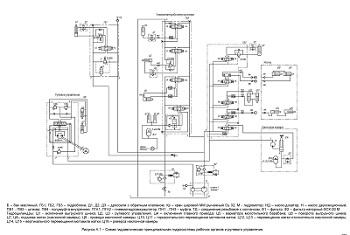

Рисунок А.1 - Схема гидравлическая принципиальная гидросистемы рабочих органов и рулевого управления Б - бак масляный; ГБ1, ГБ2, ГБЗ - гидроблоки; Д1, Д2, ДЗ - дроссели с обратным клапаном; Кр - кран шаровой ММ рычажный Dy 32; М - гидромотор; НД - насос-дозатор; Н - насос двухсекционный; ПВ1... ПВЗ - штекер; ПВ4 - полумуфта внутренняя; ПГА1, ПГА2 - пневмогидроаккумулятор; ПН1...ПНЗ - муфта; ТД- соединение резьбовое с колпачком; Ф1 - фильтр; Ф2 - фильтр напорный ФСК-20 М. Гидроцилиндры: Ц1 - включения выгрузного шнека; Ц2, ЦЗ - рулевого управления; Ц4 - включения главного привода; Ц5 - вариатора молотильного барабана; Ц6 - поворота выгрузного шнека; Ц7, Ц8- подъема жатки (наклонной камеры); Ц9 - привода наклонной камеры; Ц10, Ц11 - горизонтального перемещения мотовила жатки; Ц12, Ц13 - перемещения жатки относительно наклонной камеры; Ц14, Ц15 - вертикального перемещения мотовила жатки; Ц16 - реверса наклонной камеры

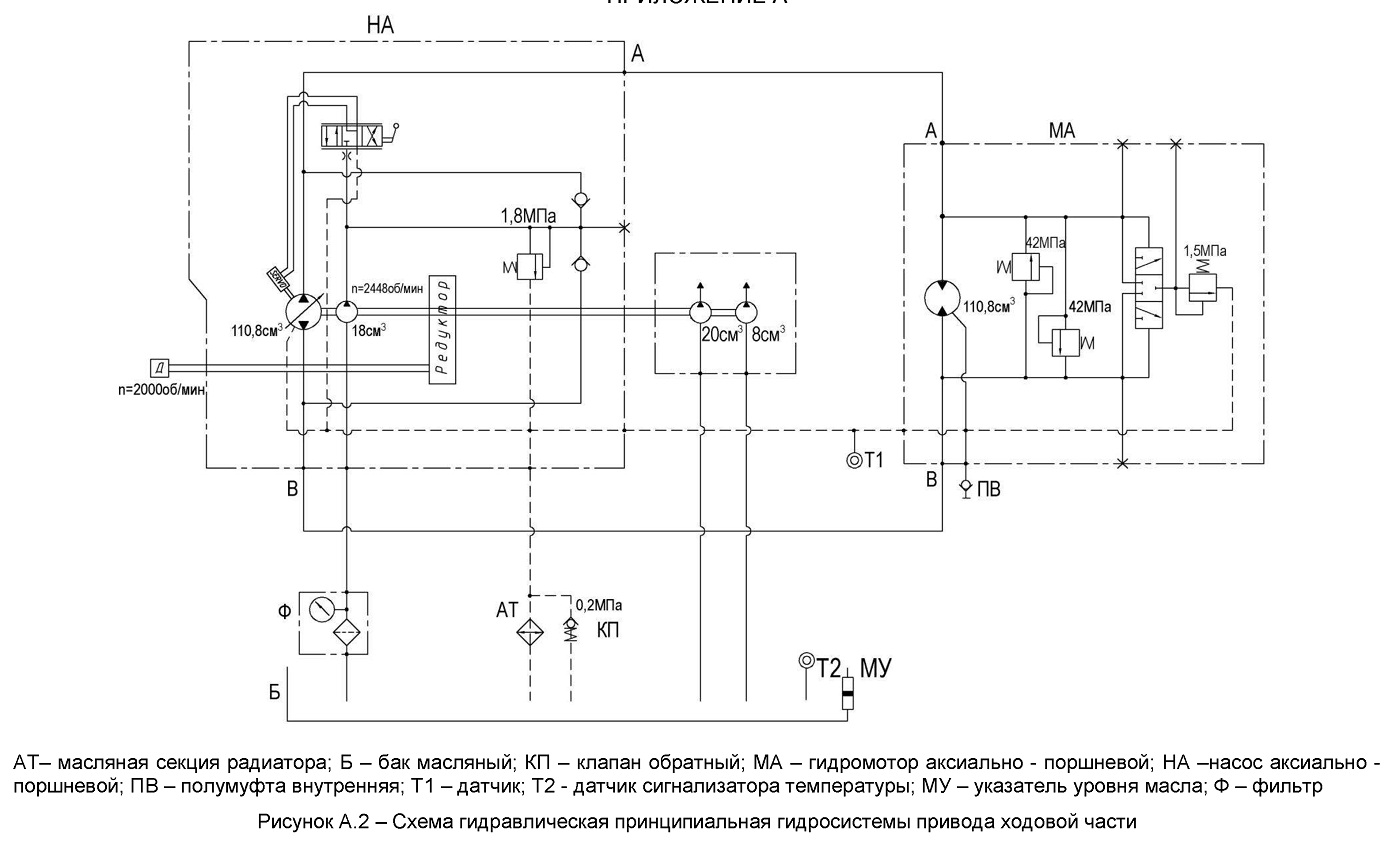

Рисунок А.2 - Схема гидравлическая принципиальная гидросистемы привода ходовой части АТ- масляная секция радиатора; Б - бак масляный;
КП - клапан обратный; МА - гидромотор аксиально - поршневой; НА -насос
аксиально -поршневой; ПВ - полумуфта внутренняя; Т1 - датчик; Т2 -
датчик сигнализатора температуры; МУ - указатель уровня масла; Ф -
фильтр
Рисунок А.З - Схема пневматическая принципиальная с двигателем ЯМЗ КМ - компрессор; PC - ресивер; К - клапан; КС -
кран слива конденсатора; МН - манометр; Фн - фитинг; Ш - шланг; ПП -
пневмопистолет об-дувочный; Фв - фитинг; Фн2 - фитинг; РД - регулятор
давления
Рисунок А.За - Схема пневматическая принципиальная с двигателем International КМ - компрессор; PC - ресивер; К - клапан; КП -
клапан предохранительный; КС - кран слива конденсата; МН - манометр; Фн1
- фитинг; Ш - шланг; ПП - пневмопистолет обдувочный; Фв - фитинг; Фн2 -
фитинг; РД - регулятор давления
