Перед началом работы необходимо проверить уровень масла в баке.
ВНИМАНИЕ: Марка масла, заправленного на заводе в гидропривод ходовой
части, указана в табличке, наклеенной на лобовое стекло внутри кабины, а
также в сервисной книжке комбайна!
Заправку масла необходимо производить только через заправочные муфты.
Одна заправочная муфта расположена снизу гидромотора гидропривода
ходовой части, вторая расположена на левой боковине в задней части. Для
штатной дозаправки используйте только муфту, расположенную на боковине
комбайна, так как масло будет поступать в маслобак, дополнительно
очищаясь проходя через сливной фильтр комбайна. Дозаправку через муфту,
расположенную на гидромоторе, производите в случае замены гидронасоса
или гидромотора гидропривода ходовой
части. Заправка через муфту, расположенную на
гидромоторе, необходима для заполнения корпусов гидромашин маслом перед
первым пуском, в этом случае рекомендуемый минимальный заправляемый
объем масла, не менее 8 -10 л.
ПРЕДОСТЕРЕЖЕНИЕ: Не
допускается запуск гидросистемы с незаполненным маслом корпусами
гидронасоса и гидромотора гидропривода ходовой части, это может привести
к выходу из строя одной из гидромашин - задиры пар трения вследствие
отсутствия масла как элемента смазки!
Масло для заправки должно быть чистым, без механических примесей и воды,
тонкость фильтрации не более 10 микрон. Использование не отстоявшегося
или не отфильтрованного масла приводит к выходу из строя агрегатов
гидросистем комбайна.
Заправку гидросистем производите в следующей последовательности:
1) тщательно очистите заправочную полумуфту нагнетателя, промойте его
внутреннюю поверхность дизельным топливом и просушите сжатым воздухом;
2) залейте через заливную горловину в очищенный нагнетатель чистое
(после отстоя не менее 10 дней) масло соответствующей марки;
4) подсоедините заправочную полумуфту нагнетателя к заправочной

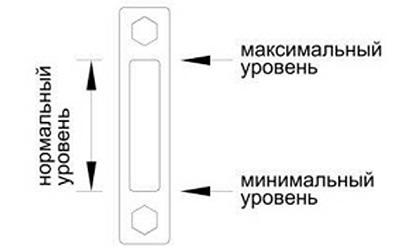

полумуфте гидросистемы и закачайте масло. Уровень масла в масляном баке
должен быть между минимальным и максимальным уровнем мас-лоуказателя, то
есть в пределах смотрового окна;
Для заправки гидросистем комбайна в стационарных
условиях пользуйтесь механизированным заправочным агрегатом,
обеспечивающим необходимую тонкость фильтрации масла.
5) во время заправки возможно появление в корпусе нагнетателя
разряжения, препятствующего нормальной подаче масла. Для устранения
разряжения следует отвернуть крышку горловины нагнетателя на 1-1,5
оборота. По окончании нагнетания крышку заверните до отказа.
1 В качестве рабочей жидкости для гидросистем используйте только
рекомендуемые масла. Применение других масел не допускается!
2 При загрязнении промывка бумажных фильтроэлементов не допускается.
Фильтры должны быть заменены в сроки строго по указаниям настоящей ИЭ!
3 В процессе заправки принимайте необходимые меры предосторожности для
предотвращения попадания пыли и механических примесей в заправляемое
масло!
Удаление отработанного масла следует производить в соответствии со
следующими предписаниями:
- исключите попадание масла в системы бытовой, промышленной и ливневой
канализации, а также в открытые водоемы;
- при разливе масла на открытой площадке необходимо собрать его в
отдельную тару, место разлива засыпать песком с последующим его
удалением.
