1.8
Комбайн КЗС-1218. Технологический процесс уборки
урожая
Технологический процесс прямого способа уборки урожая комбайном
осуществляется следующим образом.
При движении комбайна планки мотовила 22 (рисунок 1.109) жатки для
зерновых культур захватывают и подводят порции стеблей к режущему
аппарату 21, а затем подают срезанные стебли к шнеку 20. Пальчиковый
механизм шнека захватывает их и направляет в окно жатки, из которого
масса отбирается к транспортеру наклонной камеры 19, который подает
поток хлебной массы в молотильный аппарат к барабану-ускорителю 18, а
затем к молотильному барабану 16. В процессе обмолота зерно, полова и
мелкий соломистый ворох просыпаются через решетку подба-рабанья 17 на
стрясную доску 14, остальной ворох отбрасывается отбойным битером 15 на
соломотряс 4, на клавишах которого происходит дальнейшее выделение зерна
из соломистого вороха.
Зерновой ворох, попавший после обмолота на стрясную доску 14,
транспортируется к верхнему решетному стану 7. В процессе
транспортирования вороха происходит предварительное разделение на
фракции. Зерно перемещается вниз, а сбои наверх. В зоне перепада между
пальцевой решеткой стрясной доски 14 и дополнительным и верхним решетами
верхнего решетного стана 7 происходит его продувка вентилятором 13. Слой
зерновой смеси, проваливающийся через пальцевую решетку стрясной доски
несколько разрыхляется благодаря чему зерно и тяжелые примеси под
действием воздушной струи вентилятора 13 и колебательного движения решет
легче проваливаются вниз, а полова и другие легкие примеси выдуваются из
молотилки.
Провалившись через решета верхнего 7 и нижнего 8 решетных станов, зерно
попадает по зерновому
поддону на зерновой шнек 11. Далее шнеком зерно транспортируется в
зерновой элеватор 3, который перемещает его к загрузному шнеку 2
бункера.
Недомолоченные колоски, проваливаясь через верхнее решето и удлинитель
верхнего решетного стана 7 на решето нижнего решетного стана 8,
транспортируется в колосовой шнек 10 и колосовой элеватор 9, который
транспортирует полученный ворох в домолачивающее устройство 12. В
домолачивающем устройстве происходит повторный обмолот, после которого
обмолоченный ворох распределительным шнеком равномерно распределяется по
ширине стрясной доски 14.
Солома транспортируется клавишами соломотряса к заднему капоту с
которого в зависимости от настройки соломоизмельчителя 6 формируется в
валок или измельчается ротором соломоизмельчителя 6 и через дефлектор 5
разбрасывается по полю.
Полова и легкие примеси воздушным потоком вентилятора 13 выдуваются из
очистки на поле.
После заполнения бункера зерна выгружается в транспортное средство
шнеком выгрузным 23.
Процесс раздельного способа уборки урожая отличается от прямого тем, что
стебельную массу убираемой культуры сначала скашивают в валки, а затем с
помощью навешиваемого на комбайн подборщика валки подбирают и
обмолачивают таким же образом, как описано выше.

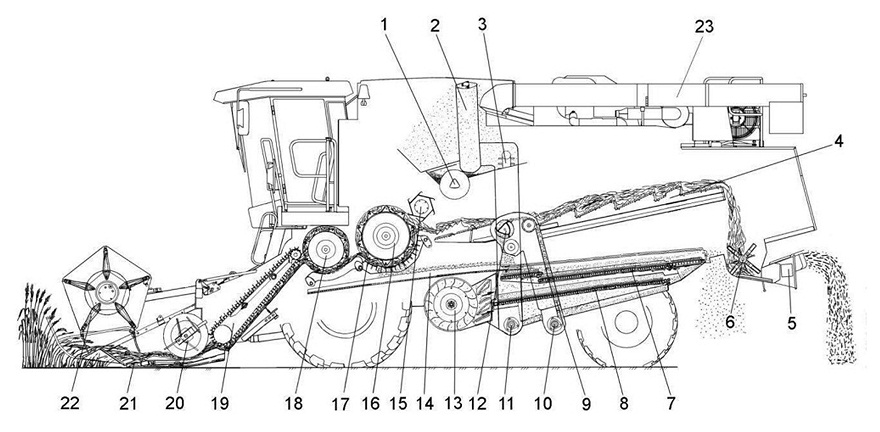

Рисунок 1.109 - Схема технологического процесса работы комбайна
1 - шнек горизонтальный; 2- шнек загрузной
зерновой; 3 - элеватор зерновой; 4 - соломотряс; 5 - дефлектор; 6 -
соломоизмельчитель; 7 - верхний решетный стан; 8 - нижний решетный стан;
9 - элеватор колосовой; 10 - шнек колосовой; 11 - шнек зерновой; 12 -
домолачивающее устройство; 13 - вентилятор; 14 - стрясная доска; 15 -
отбойный битер; 16 - барабан молотильный; 17 - подбарабанье; 18 -
барабан ускоряющий; 19 - транспортер наклонной камеры; 20 - шнек; 21 -
режущий аппарат; 22 - мотовило; 23 - шнек выгрузной
