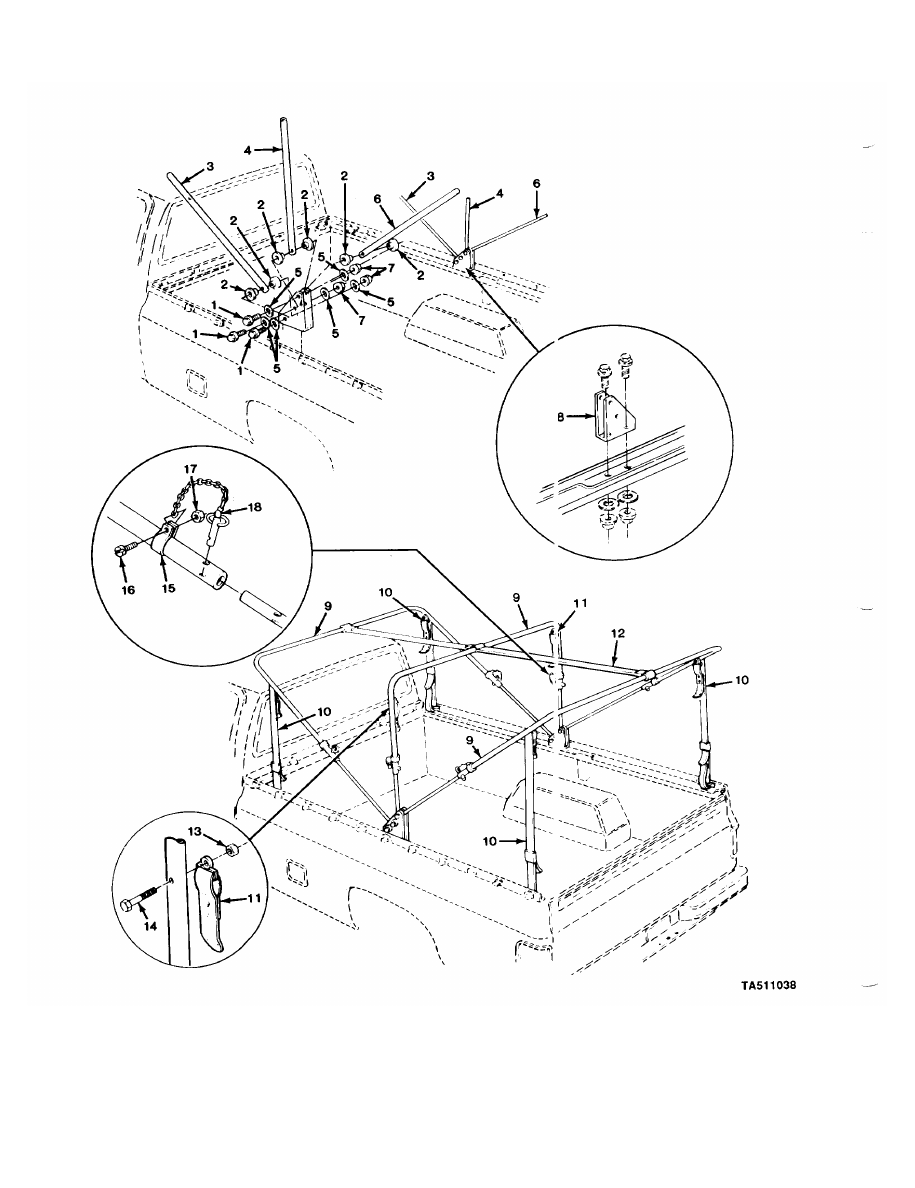

FIGURE 196. COVER FRAME COMPONENTS (M1008 AND M1008A1).

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

GROUP 2201 CANVAS, RUBBER, OR
PLASTIC ITEMS

FIG. 196 COVER FRAME COMPONENTS
(M1008 AND M1008A1)

1

PAOZZ

96906

MS90728-39

BOLT,MACHINE

6

UOC:194,208

2

PAOZZ

11862

15599919

BUSHING,SLEEVE

12

UOC:194,208

3

MOOZZ

11862

14072471

STRUT-C/CVR (33.75" LG) MAKE FROM

2

STRUT,P/N 15599621
UOC:194,208

4

MOOZZ

11862

14072472

STRUT-C/CVR RF BOW (22.50" LG)

2

MAKE FROM STRUT, P/N 15599621
UOC:194,208

5

PAOZZ

96906

MS27183-12

WASHER,FLAT

12

UOC:194,208

6

MOOZZ

11862

14072473

STRUT-C/CVR RF BOW (32.34" LG)

2

MAKE FROM STRUT, P/N 15599621
UOC:194,208

7

PAOZZ

96906

MS51943-33

NUT,SELF-LOCKING,HE

6

UOC:194,208

8

PAOZZ

11862

14072468

BRACKET,BOW HINGE,V

2

UOC:194,208

9

PAOZZ

11862

14072470

BOW,VEHICULAR TOP

3

UOC:194,208

10

PAOZZ

19207

12255559

STRAP,WEBBING

4

UOC:194,208

11

PAOZZ

19207

12255567

STRAP,WEBBING

2

UOC:194,208

12

PAOZZ

11862

14072469

STRAP,VEHICULAR TOP

1

UOC:194,208

13

PAOZZ

72582

9419454

NUT,SELF-LOCKING,HE

6

UOC:194,208

14

PAOZZ

24617

157456

SCREW,MACHINE

6

UOC:194,208

15

PAOZZ

19207

12255561

CLAMP,LOOP

6

UOC:194,208

16

PAOZZ

96906

MS51957-30

SCREW,MACHINE

6

UOC:194,208

17

PAOZZ

24617

9423530

NUT,PLAIN,ASSEMBLED

6

UOC:194,208

18

PAOZZ

19207

11669126-1

PIN,QUICK RELEASE

6

UOC:194,208

END OF FIGURE

196-1

TM 9-2320-289-20P

SECTION II

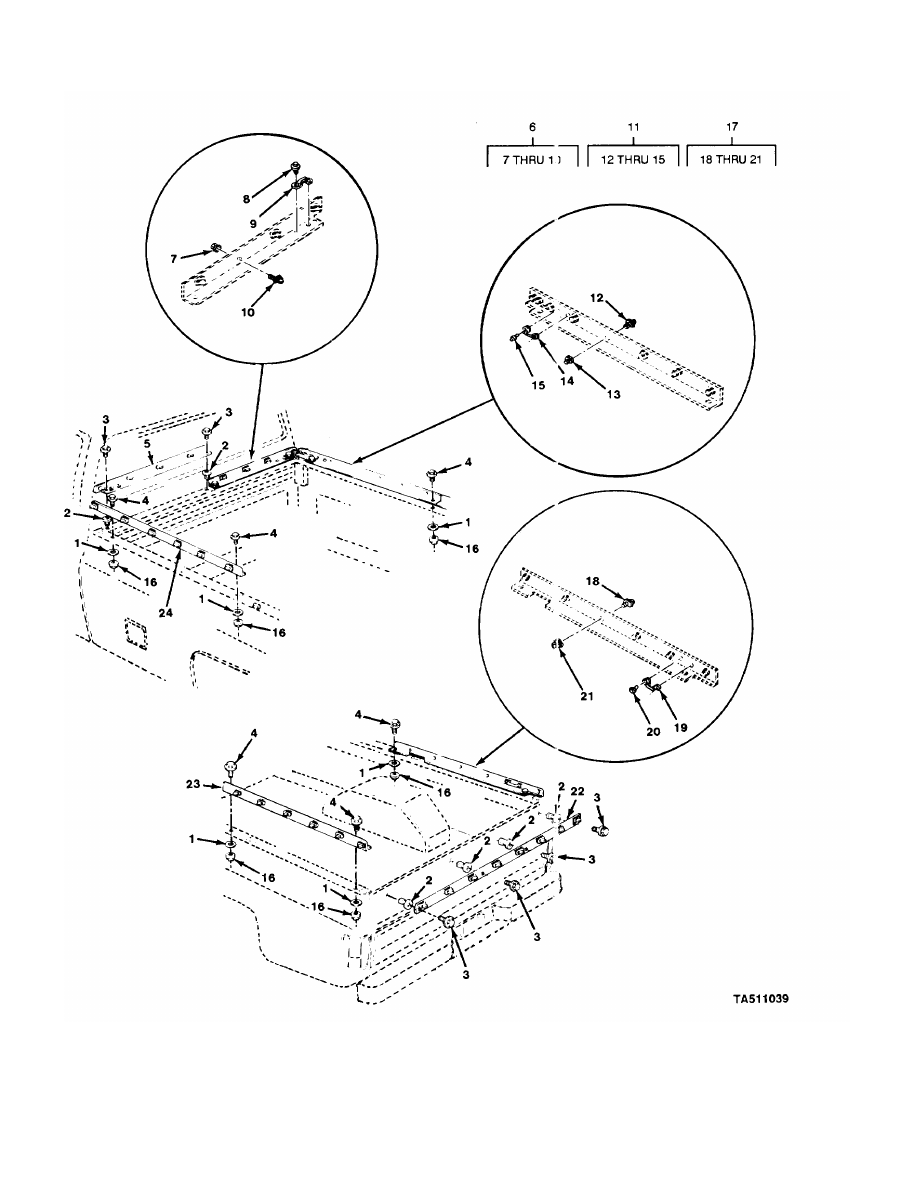

FIGURE 197. CARGO COVER MOUNTING PARTS (M1008 AND M1008A1).

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

GROUP 2201 CANVAS, RUBBER, OR
PLASTIC ITEMS

FIG. 197 CARGO COVER MOUNTING PARTS
(M1008 AND M1008A1)

1

PAOZZ

96906

MS27183-14

WASHER,FLAT

8

UOC:194,208

2

PAOZZ

11862

14005953

SHIELD,EXPANSION

8

UOC:194,208

3

PAOZZ

96906

MS90728-8

SCREW,CAP,HEXAGON H

8

UOC:194,208

4

PAOZZ

24617

9415153

SCREW,ASSEMBLED WAS

8

UOC:194,208

5

PAOZZ

11862

14072461

RAIL,BOW RECEPTACLE LEFT

1

UOC:194,208

6

PAOZZ

11862

14072462

RAIL,CARGO COVER RIGHT

1

UOC:194,208

7

PAOZZ

24617

271172

.NUT,SELF-LOCKING,AS

4

UOC:194,208

8

PAOZZ

96906

MS21141-U0604

.RIVET,BLIND

2

UOC:194,208

9

PAOZZ

96906

MS51939-2

.LOOP,STRAP FASTENER

1

UOC:194,208

10

PAOZZ

19207

12255564-2

.STUD,TURNBUTTON FAS

4

UOC:194,208

11

PAOOO

11862

14072464

RAIL,CARGO COVER RIGHT

1

UOC:194,208

12

PAOZZ

19207

12255564-2

STUD,TURNBUTTION FAS

6

UOC:194,208

13

PAOZZ

24617

271172

.NUT,SELF-LOCKING,AS

6

UOC:194,208

14

PAOZZ

96906

MS51939-2

.LOOP,STRAP FASTENER

2

UOC:194,208

15

PAOZZ

96906

MS21141-U0604

.RIVET,BLIND

4

UOC:194,208

16

PAOZZ

24617

456004

NUT,SELF-LOCKING,HE

8

UOC:194,208

17

PAOOO

11862

14072466

RAIL,CARGO COVER RIGHT

1

UOC:194,208

18

PAOZZ

19207

12255564-2

.STUD,TURNBUTTON FAS

6

UOC:194,208

19

PAOZZ

96906

MS51939-2

.LOOP,STRAP FASTENER

1

UOC:194,208

20

PAOZZ

96906

MS21141-U0604

.RIVET,BLIND

2

UOC:194,208

21

PAOZZ

24617

271172

.NUT,SELF-LOCKING,AS

6

UOC:194,208

22

PAOZZ

11862

14072467

RAIL,CARGO COVER REAR

1

UOC:194,208

23

PAOOO

11862

14072465

RAIL,CARGO COVER

1

UOC:194,208

197-1

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

24

PAOOO

11862

14072463

RAIL,CARGO COVER

1

UOC:194,208

END OF FIGURE

197-2

SECTION II

TM 9-2320-289-20P

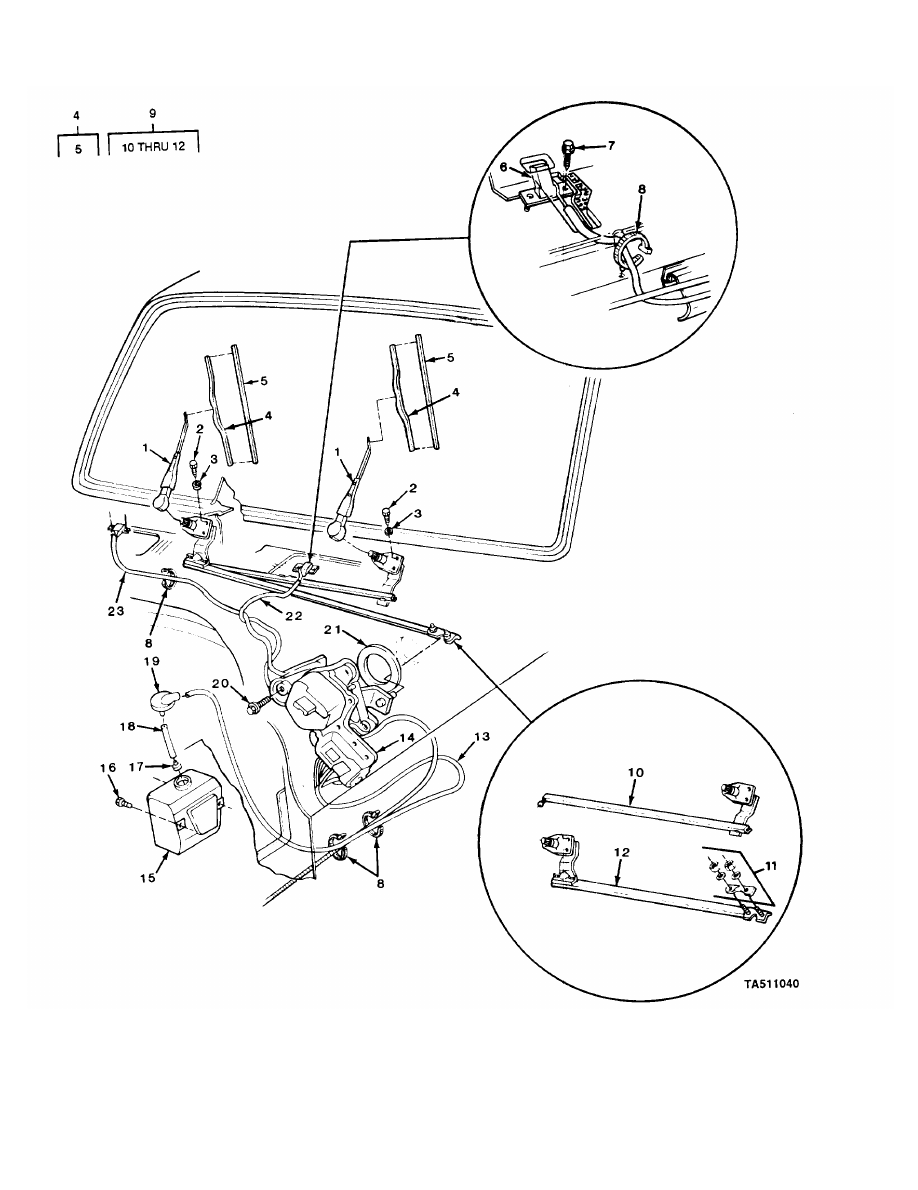

FIGURE 198. WINDSHIELD WIPER MOTOR AND PUMP ASSMBLY, WIPER ARM

LINK ASSEMBLY, WIPER BLADE ASSEMBLY, AND RELATED PARTS.

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

GROUP 2202 ACCESSORY ITEMS

FIG. 198 WINDSHIELD WIPER MOTOR AND
PUMP ASSEMBLY, WIPER ARM LINK
ASSEMBLY, WIPER BLADE ASSEMBLY, AND
RELATED PARTS

1

PAOZZ

11862

15591703

ARM,WINDSHIELD WIPE

2

2

PAOZZ

24617

9421985

SCREW,TAPPING

6

3

PAOZZ

96906

MS35335-34

WASHER,LOCK

6

4

PAOOO

11862

15591704

BLADE,WINDSHIELD WI

2

5

XAOZZ

11862

14044931

.REFILL BLADE,WIPER

2

6

PAOZZ

11862

14076838

NOZZLE ASSEMBLY,WIN

2

7

PAOZZ

24617

9419163

SCREW,CAP,HEXAGON H

2

8

PAOZZ

11862

3816659

STRAP,LINE SUPPORTI

6

9

AOOOO

11862

22021655

TRANS & LINK ASM W/

1

10

PAOZZ

11862

22029629

.LINK,WIPER,WINDSHIE LEFT

1

11

PAOZZ

11862

4918562

.PARTS KIT, WINDSHIEL

1

12

PAOZZ

11862

22029630

.WIPER ASSEMBLY,WIND RIGHT

1

13

MOOZZ

11862

3782730

HOSE ASM PMP (46.00"LG) MAKE FROM

1

HOSE, P/N 3987364

14

PAOFF

72560

22048352

MOTOR,WINDSHIELD WI FORM COMPONENT

1

PARTS SEE FIG 199

15

PAOZZ

11862

3990892

JAR ASSEMBLY,WINDSH

1

16

PAOZZ

96906

MS51871-4

SCREW,TAPPING

2

17

PAOZZ

11862

3986821

STRAINER,SUCTION

1

18

MOOZZ

11862

329198

HOSE (CUT TO 7.0") MAKE FROM HOSE,

1

P/N 3987364

19

PAOZZ

11862

3798372

CAP,FILLER OPENING

1

20

PAOZZ

11862

3824124

BOLT,ASSEMBLED WASH

3

21

PAOZZ

11862

20489125

GASKET

1

22

MOOZZ

11862

337714

HOSE ASM NOZZLE L/H (16.00" LG)

1

MAKE FROM HOSE, P/N 1359744

23

MOOZZ

11862

3782732

HOSE ASM NOZZLE R/H (36.00" LG)

1

MAKE FROM HOSE, P/N 1359744

END OF FIGURE

198-1

SECTION II

TM 9-2320-289-20P

TA511041

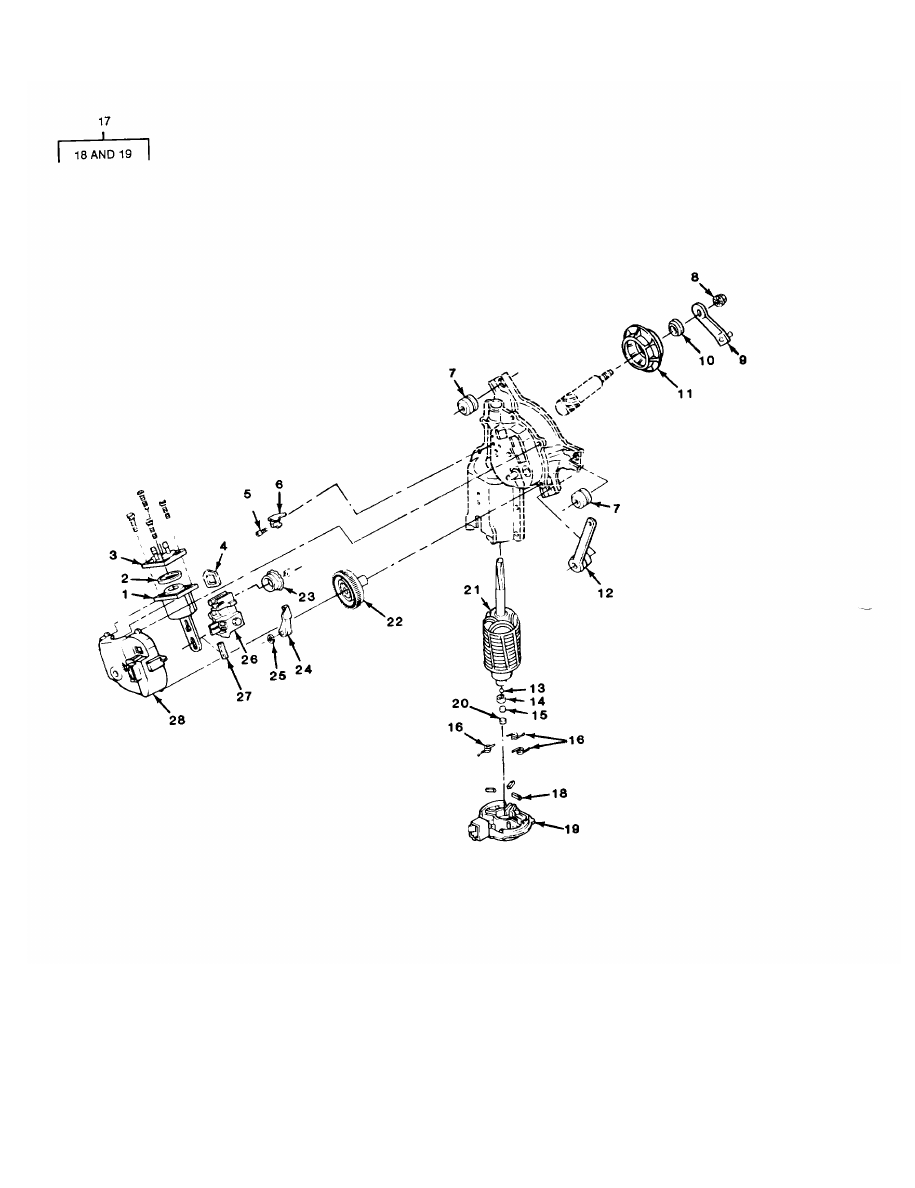

FIGURE 199. WIPER MOTOR COMPONENT PARTS.
